Sensor Indutivo IFM IGS001 M18 8mm

Pré-visualizar: IGS001 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm NA 2 fios

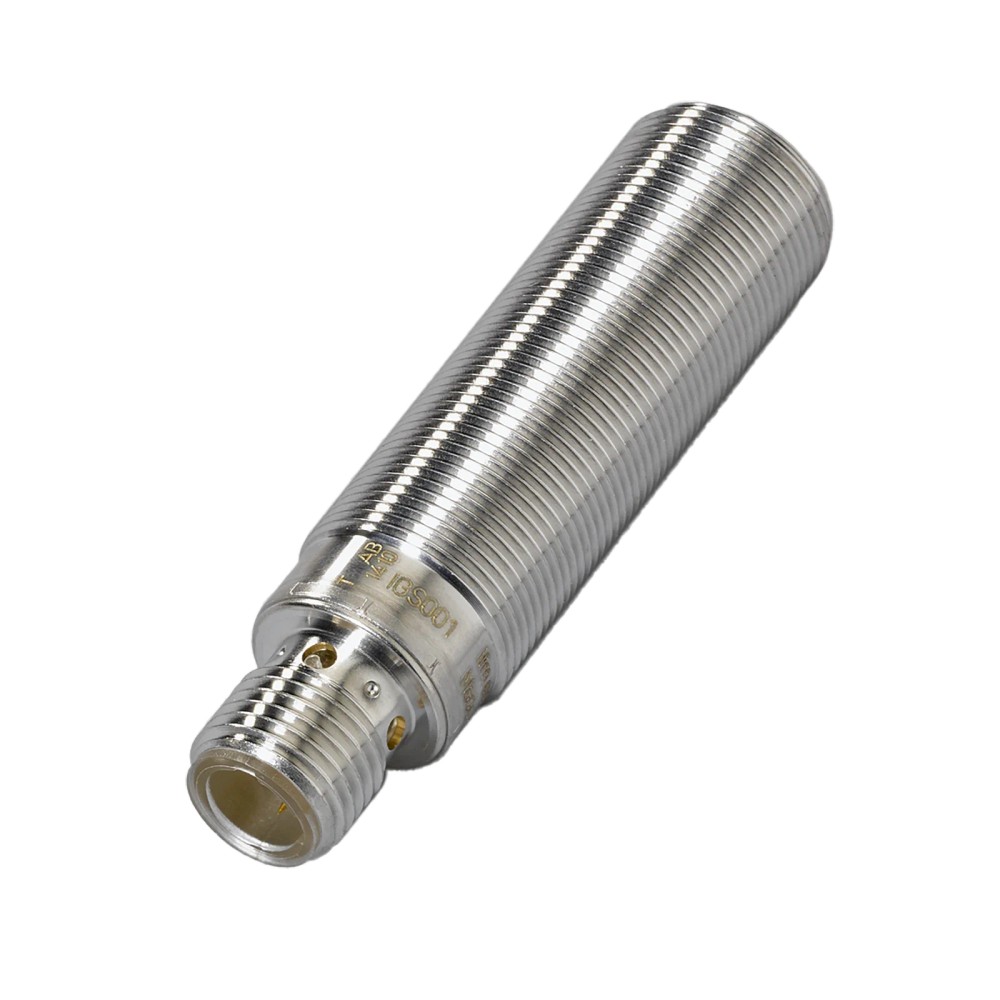

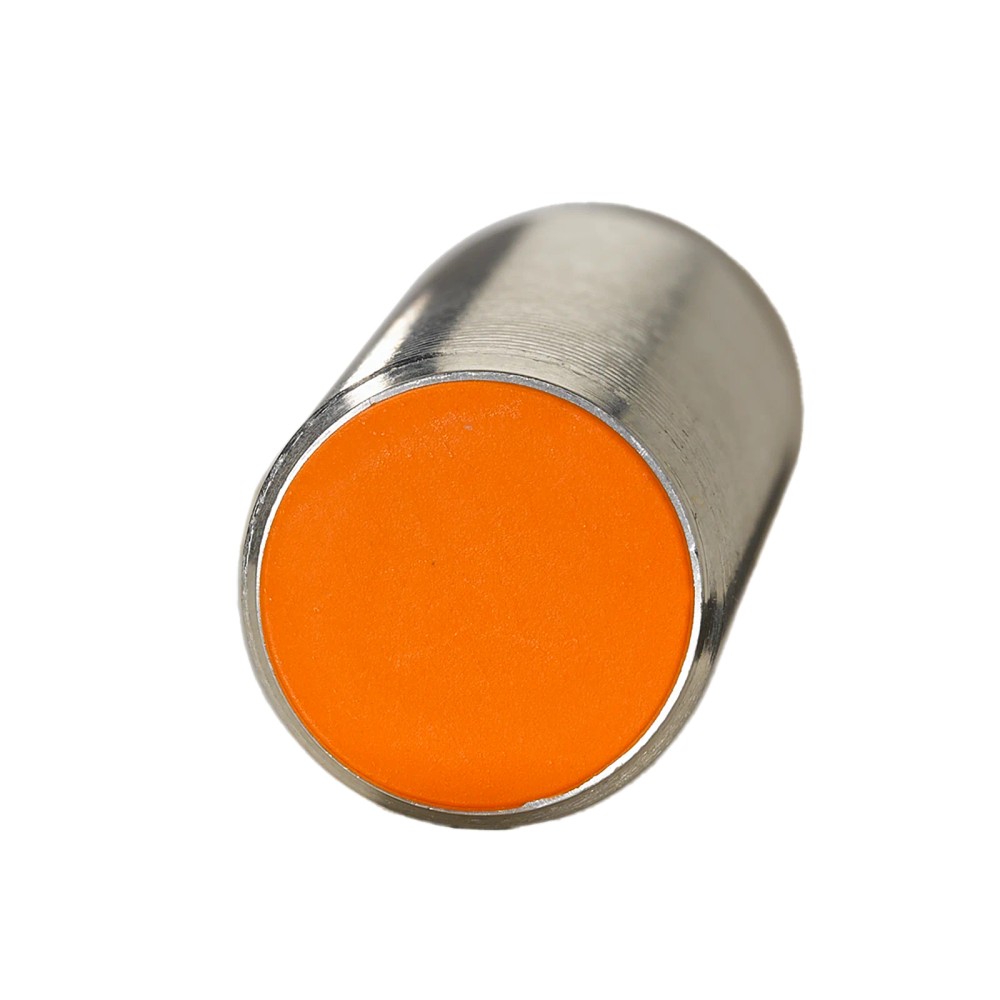

IGS001 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm NA 2 fios

Imagem meramente ilustrativa

R$ 894,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGS001
EAN: 4021179101974
NCM do produto: 85365090

Destaques do Produto Rosca M18 x 1...mais

Fechar menu

Saiba mais sobre: "IGS001 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm NA 2 fios"

Destaques do Produto

Rosca

M18 x 1

Alcance

8 mm

Saída

Normalmente aberto (NA)

Tipo de Fios

2 fios

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IGS001 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm NA 2 fios

O sensor indutivo IGS001 é um componente robusto para detecção de metais em automação industrial, operando com rosca M18 e alcance de detecção de 8mm. Ele possui uma configuração de 2 fios com saída normalmente aberta (NA) e suporte para alimentação AC/DC. É ideal para ambientes que exigem alta confiabilidade com grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IGS001
Alcance	8 mm
Tipo de Conexão	1/2 polegada
Grau de Proteção	IP 67
Tensão	AC/DC
Montagem	Embutido
Comprimento	70 mm
Temp. Operação	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial geral
Detecção de alvos metálicos em esteiras
Monitoramento de fim de curso em cilindros pneumáticos
Ambientes com alimentação AC/DC mista

⚠ Considere outro se precisa de:

Detecção de materiais não metálicos (plásticos, borrachas)
Aplicações que exigem tecnologia de detecção PNP ou NPN de 3 fios
Ambientes com requisitos de protocolos de comunicação avançados (como IO-Link)
Imersão prolongada em fluidos agressivos que excedam o grau de proteção IP67

APLICAÇÕES E USO

Detecção de alvos metálicos em linhas de montagem
Monitoramento de presença em máquinas operatrizes
Limites de curso em sistemas pneumáticos
Automação de processos industriais em geral

COMO ESCOLHER

Antes de comprar o IGS001 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm NA 2 fios, verifique estes pontos:

Escolha este modelo se

Você precisa de um sensor de 2 fios para alimentação AC/DC, montagem embutida em rosca M18 e alcance de 8mm para aplicações industriais padrão.

Busque outra opção se

Sua aplicação exige comunicação via IO-Link, saída 3 fios (PNP/NPN), ou detecção de materiais não metálicos.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Designação da rosca	M18 x 1	Padrão de montagem mecânica
Materiais	Latão revestido com bronze branco / PBT	Material construtivo do invólucro
Grau de Proteção	IP 67	Proteção contra contaminantes

Dados Elétricos
Tensão de operação	20...140 AC/DC V	Faixa de alimentação suportada
Corrente de saída constante	200 mA	Capacidade de carga da saída
Frequência de comutação	25 Hz	Velocidade máxima de operação

Detecção
Alcance de detecção	8 mm	Distância nominal
Montagem	Embutido	Condição de instalação
Histerese	3...15 % de Sr	Margem de segurança da detecção

COMPATIBILIDADE

Comunicação

Conexões

Elétrica 1/2 polegada

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos ferrosos (aço)	✓	O sensor foi projetado especificamente para este fim, com fator de correção ideal para aço.
Alimentação 24V DC apenas	✓	O dispositivo aceita alimentação AC/DC, sendo compatível com 24V DC.
Entrada digital PNP	✗	Dispositivo de 2 fios com saída de comutação AC/DC, não compatível com a lógica de sinal de sensores PNP de 3 fios.

INSTALAÇÃO

Como instalar o IGS001 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm NA 2 fios

Limpe a superfície de montagem para garantir um bom assentamento.
Rosqueie a primeira porca de fixação no corpo do sensor.
Posicione o sensor na posição desejada, respeitando a distância de 8mm do alvo.
Ajuste a segunda porca de fixação para travar o sensor na posição.
Verifique se o sensor está alinhado corretamente com o objeto a ser detectado.

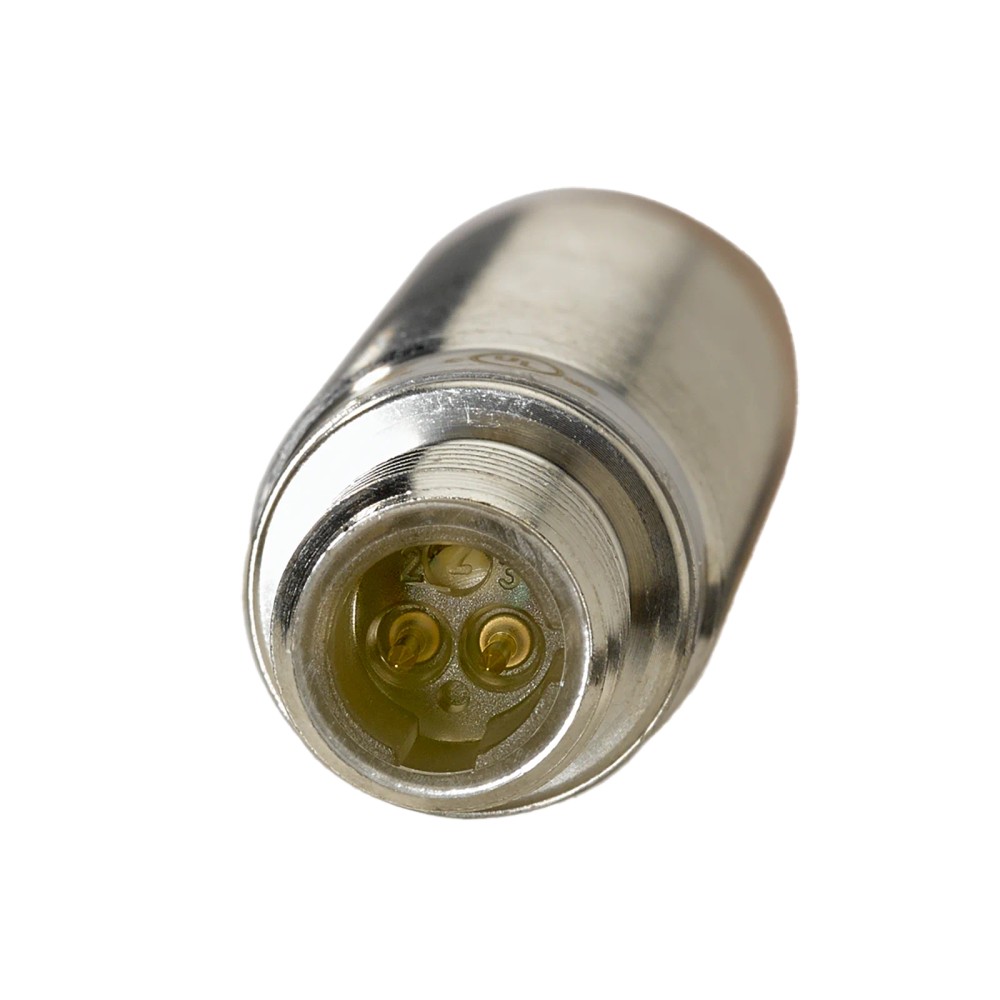

Conecte o cabo padrão 1/2 polegada, assegurando que o aperto esteja firme.

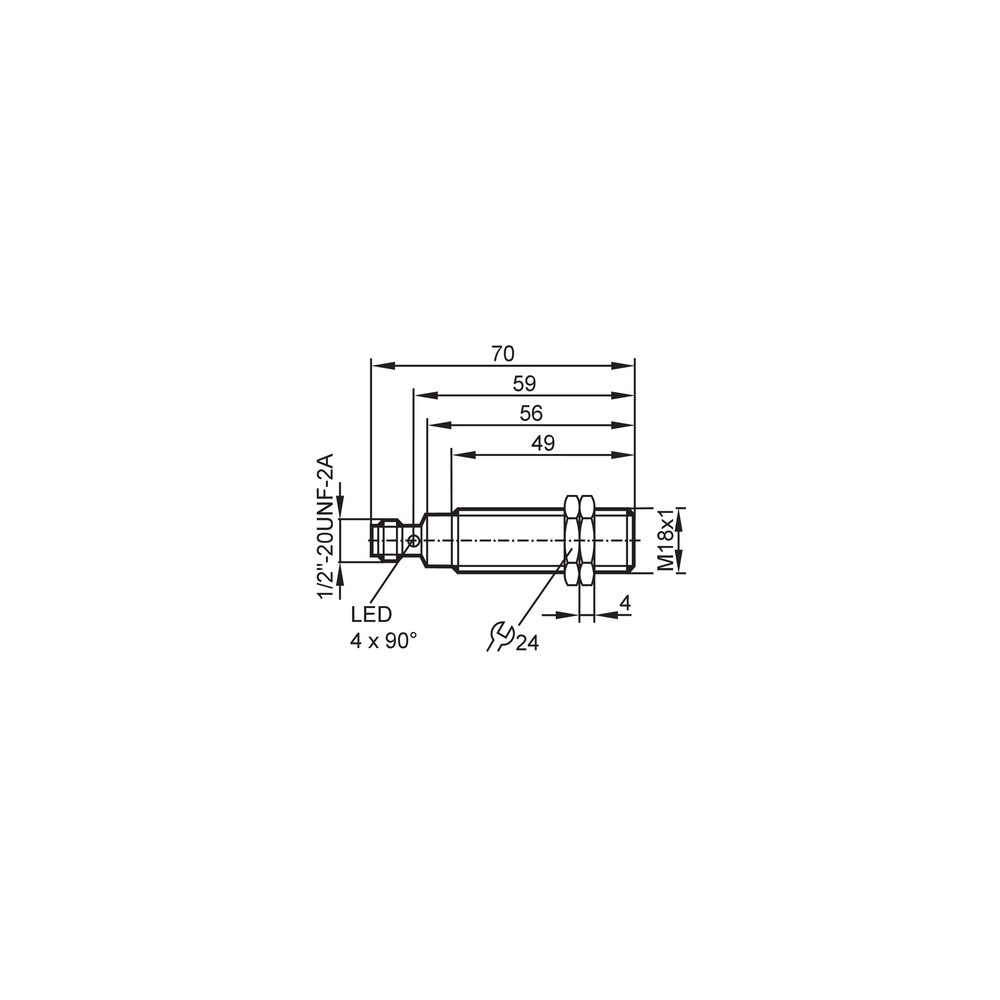

Desenho Dimensional

ACESSÓRIOS

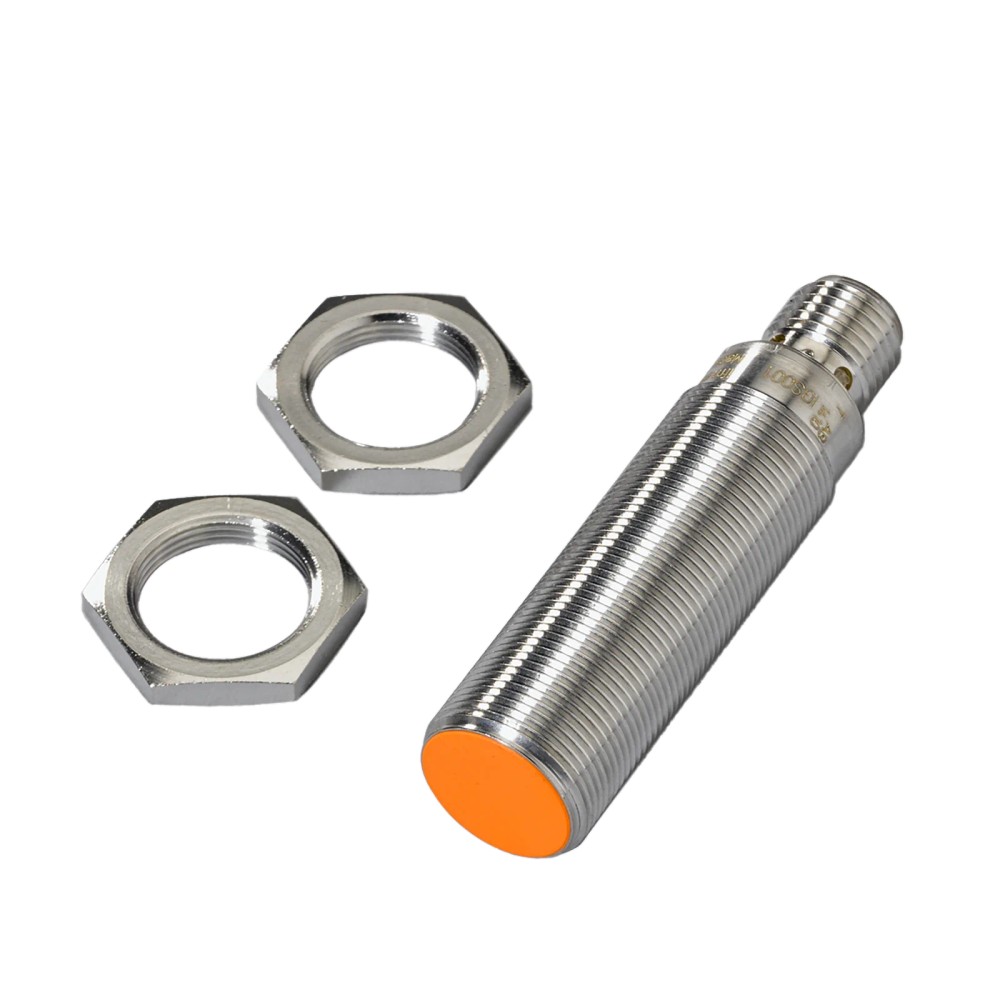

2x porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta (LED não acende).	Alvo metálico fora do alcance de 8mm ou desalinhado.	Verifique a distância entre a face ativa do sensor e o objeto.
LED de status piscando ou sensor inoperante.	Curto-circuito na carga ou sobrecarga da corrente acima de 200mA.	Desconecte a carga e meça a corrente; verifique continuidade no cabeamento.
Sinal intermitente ou comportamento errático.	Falha na vedação ou oxidação extrema devido a ambiente corrosivo.	Inspecione visualmente o invólucro e a face ativa em busca de danos físicos.
O sensor não responde à alimentação.	Fiação incorreta na conexão 1/2 polegada.	Confira o diagrama elétrico e a integridade da conexão elétrica.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IGS001?

O IGS001 é um sensor indutivo de proximidade, modelo M18, projetado para detecção de objetos metálicos sem contato físico em automação industrial.

O que acompanha o sensor na embalagem?

Ele é equipado com 2 porcas de fixação metálicas para montagem e possui conexão elétrica padrão 1/2 polegada.

Posso usar este sensor para detectar caixas plásticas?

Este sensor não é indicado para detecção de materiais não metálicos, como plástico, vidro ou madeira, pois sua tecnologia baseia-se em campos eletromagnéticos que interagem apenas com metais.

Este sensor é compatível com entradas de CLP que exigem sensor PNP?

Não, este é um dispositivo de 2 fios com saída AC/DC, sendo incompatível com controladores que exigem sensores de 3 fios (PNP/NPN) ou comunicações digitais avançadas como IO-Link.

O sensor não está detectando o metal, o que pode ser?

O sintoma mais comum é o led de status não acender ao passar o metal; verifique primeiro se a alimentação está presente e se o alvo está dentro da distância de 8mm.

O que significa quando o sensor permanece aceso constantemente?

Geralmente indica uma falha na fiação ou sobrecarga na saída; verifique se não há curto-circuito no cabo ou se a carga conectada excede 200 mA.

Como este sensor se compara a sensores de fim de curso mecânicos?

O modelo IGS001 é uma unidade de 2 fios AC/DC com saída normalmente aberta, ideal para substituições diretas de sensores indutivos mecânicos padrão em aplicações robustas.

Devo escolher este sensor ou um sensor com IO-Link?

Para automação em redes de comunicação complexas, recomenda-se buscar sensores com IO-Link ou versões com conexão de 3 fios, que oferecem diagnósticos estendidos.

Quais cuidados na instalação física?

Certifique-se de não exceder o torque máximo das porcas de fixação e mantenha a face ativa limpa para evitar interferência na detecção.

O sensor possui proteções elétricas?

Este produto possui proteção contra sobrecarga, curto-circuito e inversão de polaridade, garantindo operação contínua em condições industriais padrão conforme especificado no datasheet.

GLOSSÁRIO TÉCNICO

Histerese

Diferença entre o ponto de atuação e o ponto de desatuação do sensor. (Ref.: 3...15 % de Sr)

Montagem Embutida

Permite a instalação do sensor nivelado com o material base sem afetar o campo eletromagnético. (Ref.: Montagem embutida)

Grau de Proteção IP67

Indica proteção total contra poeira e resistência à submersão temporária em água. (Ref.: EN 60529)

2 fios (AC/DC)

Configuração que reduz a fiação necessária, utilizando os mesmos fios para alimentação e comutação da carga. (Ref.: Tensão de operação 20...140 AC/DC V)

Alcance de Detecção (Sr)

Distância nominal na qual o sensor detecta o metal padrão. (Ref.: 8 mm)
