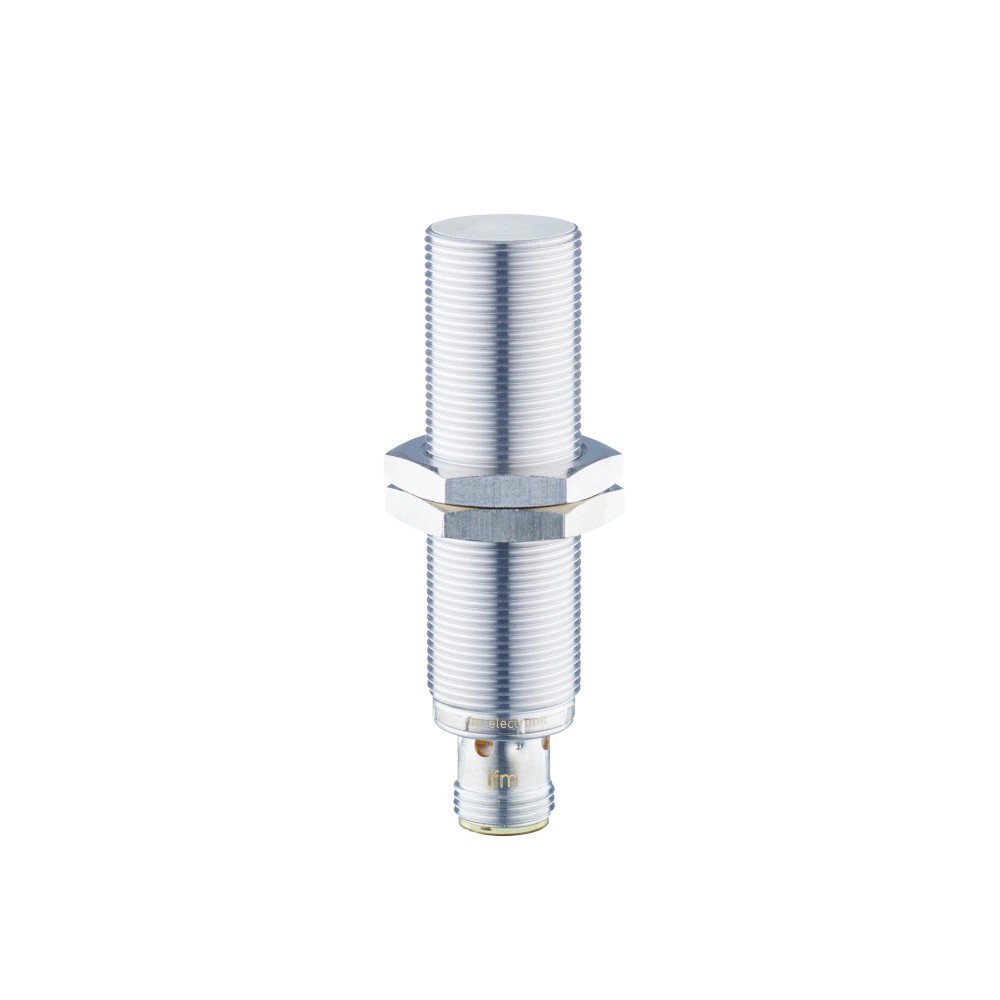

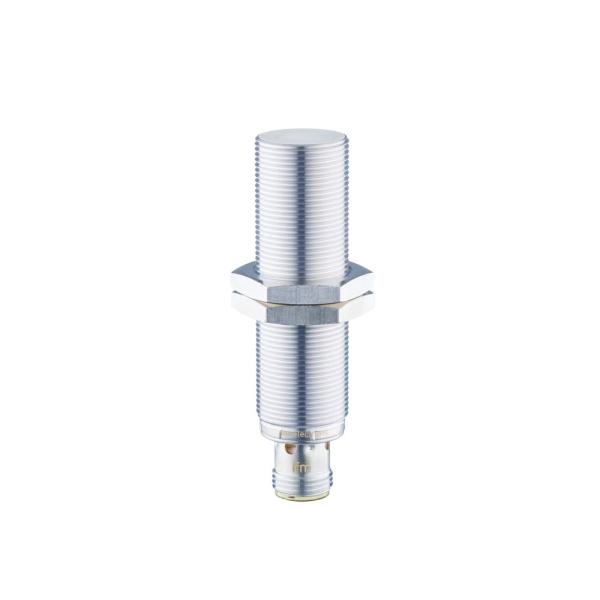

IGM209 IFM - Sensor Indutivo IFM Aplicações Móveis M18 8mm PNP NF

Imagem meramente ilustrativa

R$ 622,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGM209
EAN: 4021179101950
NCM do produto: 85365090

Destaques do Produto Alcance de detecção 8...mais

Fechar menu

Saiba mais sobre: "IGM209 IFM - Sensor Indutivo IFM Aplicações Móveis M18 8mm PNP NF"

Destaques do Produto

Alcance de detecção

8 mm

Tipo e função da saída

PNP, normalmente fechada

Alimentação

10...36 V DC

Conexão elétrica

M12, 3 contatos, codificação A

Montagem

Embutida, rosca M18 x 1

Condição ambiental

-40...85 °C; IP 67 e IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGM209, M18 x 1, alcance de 8 mm, PNP normalmente fechado, conector M12

O IFM IGM209 é um sensor indutivo embutido para detectar objetos metálicos sem contato, destinado a aplicações móveis e condições difíceis. Possui alcance de detecção de 8 mm, saída PNP normalmente fechada e conexão elétrica M12 de 3 contatos. Opera com alimentação de 10 a 36 V DC e tem grau de proteção IP 67 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IGM209
Tipo de sensor	Indutivo, montagem embutida
Rosca e comprimento	M18 x 1; 70 mm
Alcance de detecção	8 mm
Saída	PNP, normalmente fechada
Conexão elétrica	Conector M12, 3 contatos, codificação A
Alimentação	10...36 V DC
Frequência de comutação	200 Hz
Temperatura ambiente	-40...85 °C
Grau de proteção	IP 67; IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em aplicações móveis e difíceis, conforme a aplicação indicada pelo fabricante.
Instalações que aceitem sensor indutivo embutido M18 x 1, alcance nominal de 8 mm e saída PNP normalmente fechada.
Sistemas DC com alimentação dentro da faixa de 10...36 V e circuito de entrada compatível com saída PNP.

⚠ Considere outro se precisa de:

Aplicações que exijam saída normalmente aberta, NPN ou sinal analógico: o IGM209 é especificado como PNP normalmente fechado.
Instalações cujo requisito de detecção seja superior a 8 mm ou que exijam detecção de materiais não metálicos; a ficha não especifica essas capacidades.
Sistemas cuja alimentação esteja fora da faixa de 10...36 V DC ou cuja entrada não seja compatível com saída PNP.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: detecção indutiva em aplicações móveis e difíceis; a ficha declara temperatura ambiente de -40...85 °C e graus de proteção IP 67 e IP 69K.
Possibilidade de uso: detecção de objetos metálicos em máquina ou equipamento que aceite montagem embutida M18 x 1 e saída PNP normalmente fechada. Validar material, distância de montagem, tensão e entrada do controlador com o datasheet.
Limitação: fatores de correção variam conforme o material-alvo; os valores indicados incluem aço 1, aço inoxidável 0,7, latão 0,5, alumínio 0,4 e cobre 0,3. Não tratar o alcance nominal como idêntico para todos os materiais.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGM209, M18 x 1, alcance de 8 mm, PNP normalmente fechado, conector M12, verifique estes pontos:

Escolha o IGM209 quando

A aplicação exigir detecção indutiva embutida, alcance de 8 mm, saída PNP normalmente fechada, alimentação de 10...36 V DC e conexão M12 de 3 contatos. A ficha do fabricante indica utilização em aplicações móveis e difíceis.

Verifique outra versão quando

O circuito exigir saída normalmente aberta ou NPN, uma tecnologia diferente de detecção, alcance superior a 8 mm ou alimentação fora de 10...36 V DC. Compare os requisitos da entrada do controlador e consulte o datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do dispositivo.
Modelo / part number	IGM209	Código de identificação do fabricante.
Marca	IFM	Fabricante informado no anúncio.
Aplicação indicada	Utilização em aplicações móveis e difíceis	Descrição de aplicação fornecida no catálogo.
Alcance aumentado	Sim	Característica especial declarada na ficha.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características declaradas no catálogo do produto.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...36 V DC	Faixa de alimentação de operação.
Consumo de corrente	< 10 mA	Valor máximo informado na ficha.
Classe de proteção	II	Classificação de proteção declarada.
Certificação UL	Ta -25...70 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A052; arquivo UL E174191	Dados de certificação reproduzidos conforme a ficha; a faixa Ta da certificação é distinta da temperatura ambiente geral do produto.

Saídas e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Configuração da saída	Normalmente fechada	Estado da saída especificado para o modelo.
Frequência de comutação DC	200 Hz	Frequência máxima de comutação informada.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente contínua da saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Queda máxima declarada para a saída.
Proteção contra sobrecarga	Sim	Recurso declarado para a saída.
Proteção contra curto-circuitos	Sim	Proteção declarada; versão por impulso.
Versão da proteção contra curto-circuito	Por impulso	Modo de atuação informado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso declarado para a alimentação.
Corrente residual máxima	0,5 mA, somente em operação com 2 fios	Condição específica indicada pelo fabricante.
Corrente de saída mínima	2 mA, somente em operação com 2 fios	Condição específica indicada pelo fabricante.

Detecção e desvios
Alcance de detecção	8 mm	Alcance nominal informado; sensor de montagem embutida.
Distância real de comutação Sr	8 ± 10 % mm	Valor real de comutação declarado pelo fabricante.
Distância de trabalho	0...6,48 mm	Faixa de distância de trabalho indicada na ficha.
Histerese	1...20 % de Sr	Faixa declarada como percentual da distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para os materiais listados; o alcance efetivo pode variar conforme o material.

Conexões e interface elétrica
Conexão elétrica	1 conector M12, codificação A	Tipo e codificação do conector especificados.
Número de contatos	3	Quantidade de contatos do conector.
Material dos contatos	Dourado	Acabamento declarado para os contatos.
Número de fios	3 fios	Informação do anúncio; consultar o esquema oficial para identificação dos pinos.
Comunicação	Não especificada	A ficha informa saída de comutação, sem protocolo digital declarado.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente declarada para o produto.
Grau de proteção	IP 67; IP 69K	Graus de proteção indicados pelo fabricante; a instalação deve respeitar as condições de montagem e conexão.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Ensaio ambiental declarado na ficha.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 ciclos	Condições do ensaio de variação rápida de temperatura informadas pelo fabricante.
Normas e testes EMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-5 Surge 0,5 kV; EN 61000-4-6 AF com fio 10 V; EN 55011 classe B	Ensaios e níveis declarados na ficha técnica.
EMC para área automotiva	ECE R10; autorização de tipo e1; imunidade DIN ISO 11452-2 100 V/m; ISO 7637-2: 2004 / ISO 16750-2: 2012	Referências e valores reproduzidos conforme a ficha do produto.

Dados mecânicos e montagem
Designação da rosca	M18 x 1	Dimensão de montagem mecânica.
Dimensões	M18 x 1 / L = 70 mm	Dimensão total indicada no anúncio.
Tipo de montagem	Embutido	Configuração de montagem especificada.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada na ficha.
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material declarado para o invólucro.
Material da face ativa	LCP branco	Material declarado para a face ativa.
Material da janela dos LEDs	PEI	Material declarado para a janela indicadora.
Material das porcas de fixação	Latão revestido com bronze branco	Material declarado para as porcas incluídas.
Torque máximo de aperto	50 Nm	Limite máximo de torque especificado.
Peso	56,1 g	Peso informado no catálogo; pode haver arredondamento entre fontes do anúncio.

Displays e elementos de operação
Indicador de status de chaveamento	LED amarelo, 4 x 90°	Indicação visual de estado de comutação declarada na ficha.

Dados de confiabilidade e fornecimento
MTTF	1253 anos	Valor de MTTF informado no catálogo; não representa garantia nem vida útil garantida.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Material incluído	2 porcas de fixação	Acessórios incluídos conforme a ficha.
GTIN	4021179101950	Identificador comercial do produto.
NCM	8536.50.90	Classificação fiscal informada no catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; o produto é descrito como sensor indutivo com saída de comutação PNP.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados; alimentação de 10...36 V DC; saída PNP normalmente fechada. A compatibilidade elétrica depende de a entrada conectada aceitar saída PNP e da tensão estar dentro da faixa especificada. A ficha não informa a atribuição dos pinos; consulte o datasheet do fabricante para a ligação.

Processo Não possui conexão de processo indicada. A fixação mecânica é por rosca M18 x 1, para montagem embutida; essa especificação mecânica não determina a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com saída PNP normalmente fechada e alimentação entre 10...36 V DC	✓	Corresponde à configuração elétrica e à faixa de alimentação especificadas para o sensor.
Entrada que exige saída normalmente aberta ou NPN	✗	O IGM209 tem saída PNP normalmente fechada.
Montagem que aceite rosca M18 x 1 e sensor embutido	✓	A designação da rosca e o tipo de montagem correspondem às especificações mecânicas do produto.
Controlador que exige protocolo de comunicação digital	✗	A ficha não especifica protocolo digital; informa uma saída de comutação PNP.
Aplicação que requer detecção além do alcance nominal de 8 mm	✗	O alcance de detecção especificado é 8 mm; a ficha não confirma alcance superior.
Aplicação dentro de -40...85 °C e que requer os graus de proteção declarados	✓	A faixa de temperatura ambiente e os graus IP 67 e IP 69K constam na ficha. A adequação final depende das condições reais de instalação.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGM209, M18 x 1, alcance de 8 mm, PNP normalmente fechado, conector M12

Confirme no projeto que a rosca M18 x 1, a montagem embutida e o espaço para o corpo de 70 mm são compatíveis com o ponto de instalação.
Verifique no datasheet que a tensão disponível está entre 10 e 36 V DC e que a entrada do controlador aceita saída PNP normalmente fechada.
Instale o sensor sem exceder o torque máximo especificado de 50 Nm; respeite os requisitos mecânicos do conjunto.
Conecte o conector M12 de codificação A. Confirme a atribuição dos contatos no esquema oficial antes de energizar; não deduza o pinout apenas pela quantidade de contatos.
Posicione o alvo dentro da distância de trabalho especificada e considere o fator de correção correspondente ao material detectado.
Energize o circuito e valide a comutação e o indicador LED amarelo; confirme que o conector e a instalação preservam as condições de proteção requeridas.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incompatível com a saída PNP normalmente fechada ou alvo fora da distância de trabalho.	Meça a alimentação no sensor, confira a configuração da entrada do controlador e verifique distância, alinhamento e material do alvo.
A entrada do controlador permanece em estado oposto ao esperado.	A saída normalmente fechada foi interpretada como normalmente aberta, ou a entrada não é compatível com PNP.	Compare a lógica esperada pelo controlador com a função PNP normalmente fechada declarada e consulte o esquema de ligação do fabricante.
A detecção ocorre a uma distância menor que a esperada.	O material do alvo altera a distância efetiva; os fatores de correção variam entre aço, aço inoxidável, latão, alumínio e cobre.	Identifique o material do alvo e compare seu fator de correção com a tabela da ficha; meça a distância real de comutação na instalação.
A indicação de estado não corresponde ao sinal observado no controlador.	Conector M12 mal conectado, pinagem interpretada incorretamente ou circuito de entrada incompatível.	Inspecione o acoplamento do conector e confira a atribuição dos contatos no datasheet antes de alterar a ligação.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM IGM209 em português (Datasheet) Desenho em escala do IFM IGM209 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGM209 e para que tipo de aplicação ele foi feito?

É um sensor indutivo embutido para detecção sem contato de objetos metálicos. A ficha do fabricante indica utilização em aplicações móveis e difíceis.

O IGM209 funciona com qualquer entrada de CLP?

Não necessariamente: ele fornece saída PNP normalmente fechada e opera com alimentação de 10...36 V DC. Confirme que a entrada do CLP aceita esse tipo de saída e essa faixa elétrica.

O sensor vem com cabo ou acessórios de montagem?

A ficha informa conector M12 e inclui 2 porcas de fixação. Não há indicação de cabo incluído.

Ele serve para detectar alumínio ou cobre a 8 mm?

A ficha lista fatores de correção de 0,4 para alumínio e 0,3 para cobre, comparados ao fator 1 para aço. Portanto, não se deve presumir o alcance nominal de 8 mm para esses materiais; valide a distância efetiva na aplicação.

Posso usar este modelo se o circuito exigir saída normalmente aberta?

Não, a configuração indicada para o IGM209 é PNP normalmente fechada. Se o circuito exigir normalmente aberta, selecione uma versão cuja ficha declare essa função.

O sensor substitui um modelo NPN ou um sensor de outra tecnologia?

Não é uma substituição direta confirmada: o IGM209 tem saída PNP e é indutivo. Compare tipo de saída, tecnologia, alimentação, montagem e alcance com os requisitos do equipamento antes de trocar.

O sensor está alimentado, mas não detecta; o que devo verificar antes de substituí-lo?

Confira a tensão de alimentação, a compatibilidade da entrada com PNP normalmente fechado e a distância entre sensor e alvo. Considere também o fator de correção do material detectado.

O LED indica comutação, mas o controlador não muda de estado; qual é a causa provável?

Verifique primeiro a lógica da entrada do controlador e a compatibilidade com saída PNP normalmente fechada. Inspecione também o acoplamento M12 e confirme a pinagem no datasheet.

O que devo conferir antes da instalação mecânica e elétrica?

Confirme a rosca M18 x 1, o espaço para o comprimento de 70 mm, a tensão de alimentação e o tipo de entrada do controlador. Para o aperto, não exceda o torque máximo de 50 Nm e consulte o esquema oficial para a pinagem.

Como escolher entre o IGM209 e outro sensor indutivo?

Escolha o IGM209 se a aplicação aceitar montagem embutida M18 x 1, alcance de 8 mm, saída PNP normalmente fechada e alimentação de 10...36 V DC. Se algum desses requisitos divergir, compare com outro modelo usando o datasheet correspondente.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; nesta ficha, o produto é indicado para detecção de objetos metálicos. (Ref.: Tipo de produto: sensor indutivo)

Montagem embutida

Configuração de montagem especificada para a instalação do sensor na superfície de suporte. (Ref.: Tipo de montagem: embutido)

PNP normalmente fechado

Configuração de saída em que a ficha declara sinal PNP e função normalmente fechada; deve ser compatibilizada com a entrada do controlador. (Ref.: Função elétrica e configuração da saída)

Distância real de comutação Sr

Referência de distância de comutação declarada pelo fabricante, expressa para este modelo como 8 ± 10 %. (Ref.: Distância real de comutação Sr)

Fator de correção

Fator informado para relacionar o material-alvo com a resposta de detecção; varia conforme o material listado. (Ref.: Fator de correção: aço 1; aço inoxidável 0,7; latão 0,5; alumínio 0,4; cobre 0,3)
