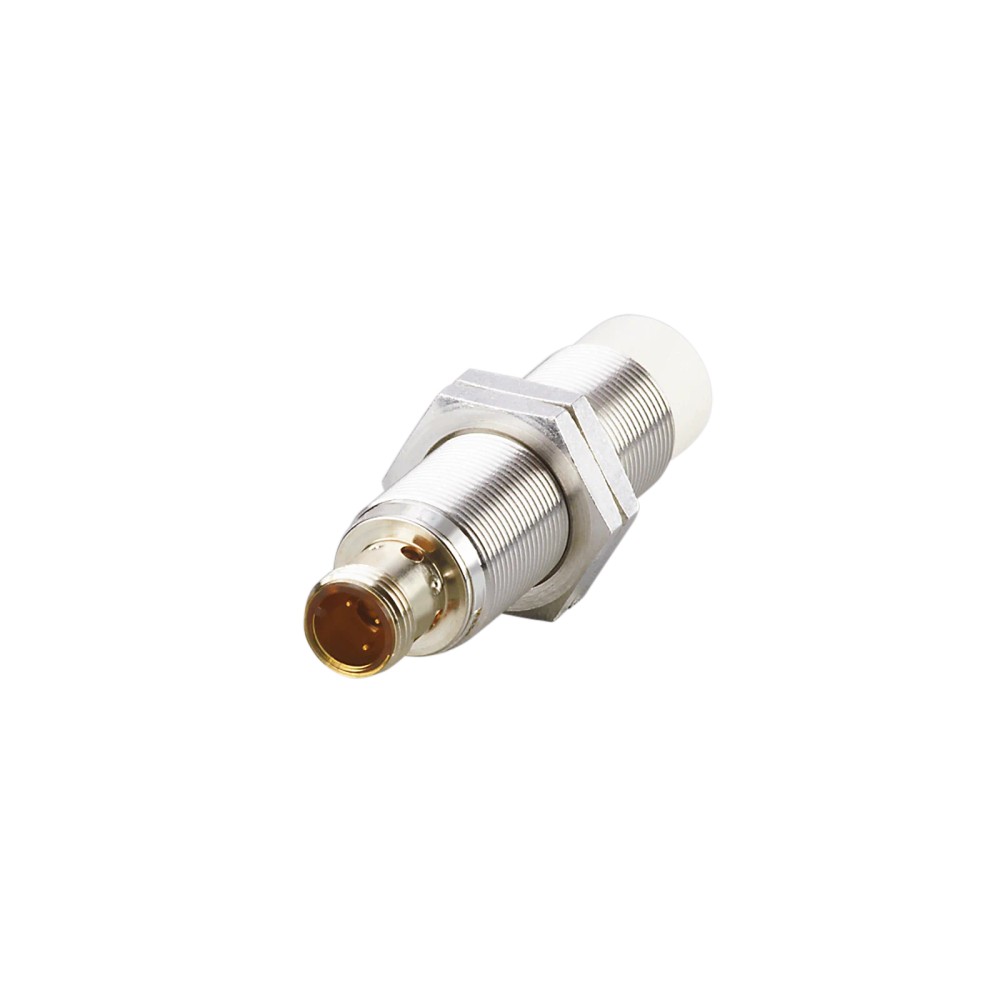

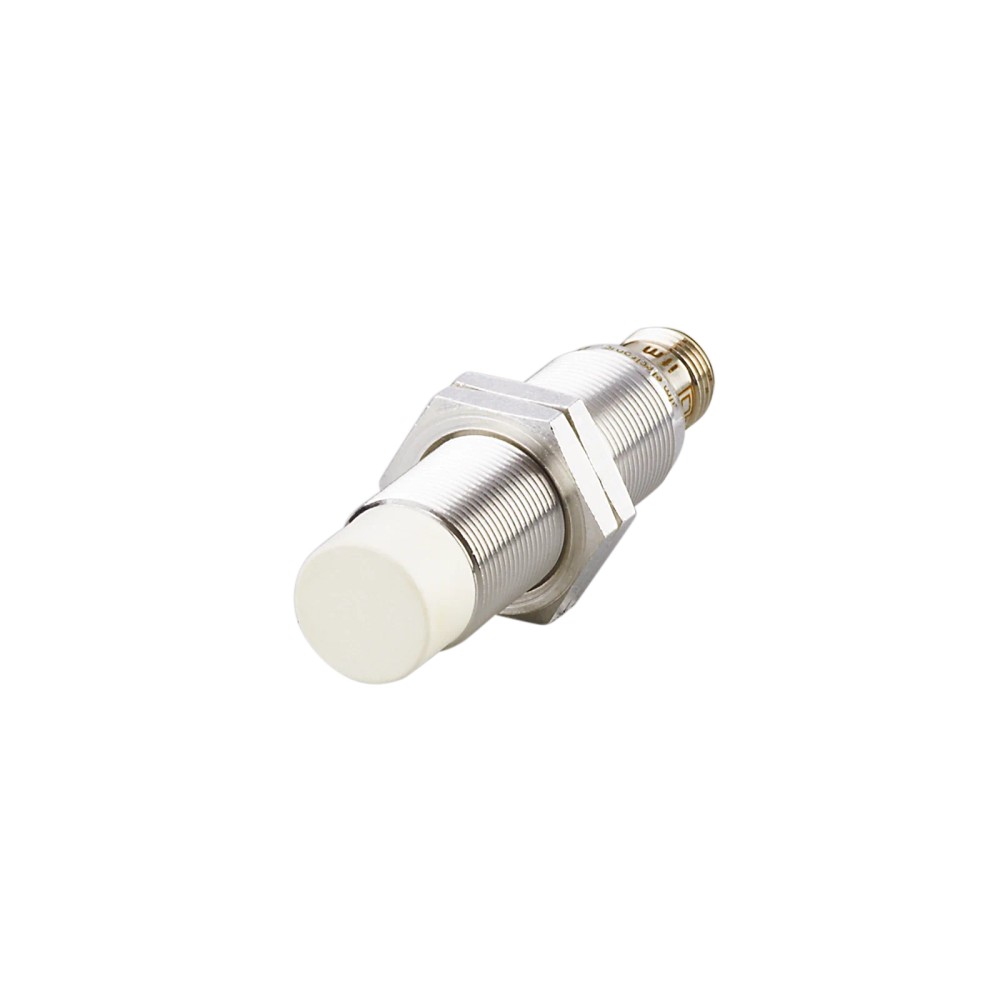

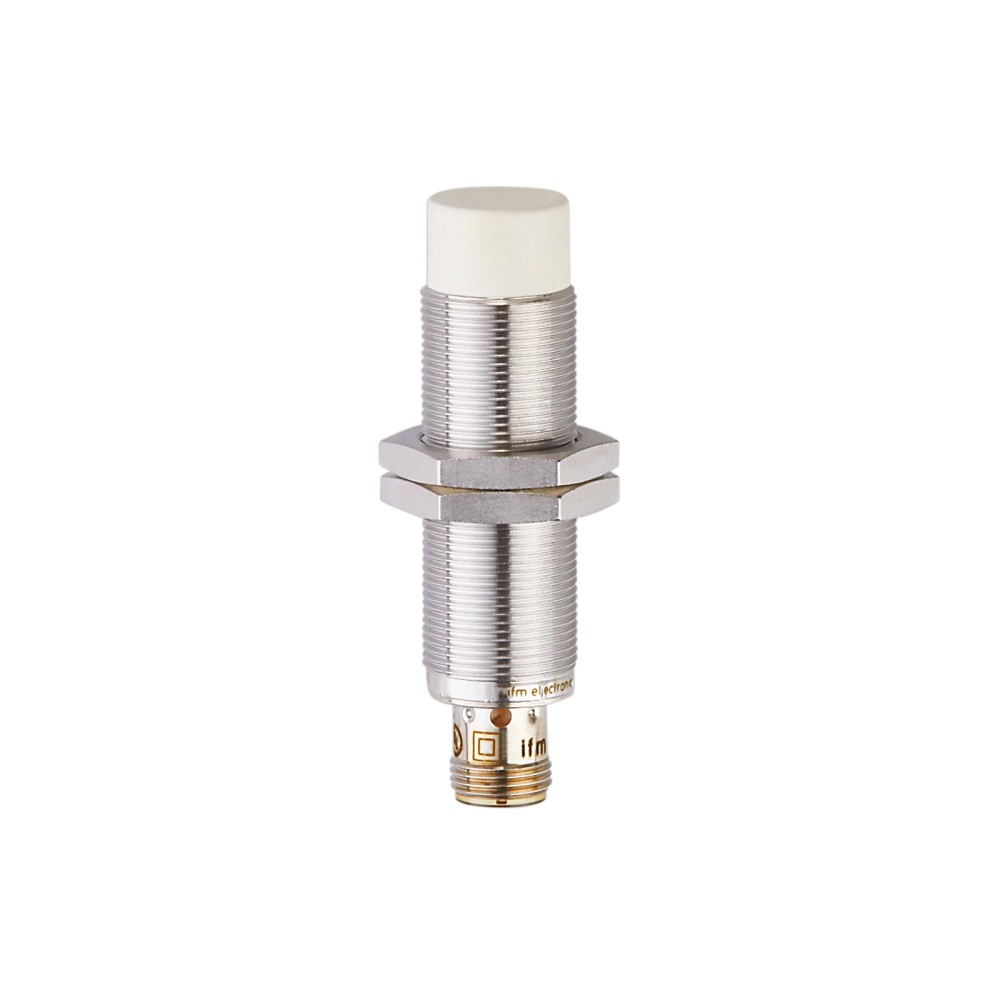

Sensor Indutivo IFM IGM208 M18

Pré-visualizar: IGM208 IFM - Sensor Indutivo IFM Aplicações Móveis M18 12mm PNP/NPN

IGM208 IFM - Sensor Indutivo IFM Aplicações Móveis M18 12mm PNP/NPN

Imagem meramente ilustrativa

R$ 622,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGM208
EAN: 4021179101943
NCM do produto: 85365090

Destaques do Produto Tipo de Conexão M12...mais

Fechar menu

Saiba mais sobre: "IGM208 IFM - Sensor Indutivo IFM Aplicações Móveis M18 12mm PNP/NPN"

Destaques do Produto

Tipo de Conexão

M12

Diâmetro

M18

Alcance

12 mm

Tensão

10-36V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGM208 - M18, 12mm, PNP/NPN, Aplicações Móveis

O sensor indutivo IGM208 da IFM é um componente de detecção robusto, projetado para aplicações móveis e ambientes industriais agressivos. Com uma rosca M18x1 e alcance estendido de 12 mm, oferece alta confiabilidade devido à construção em aço inoxidável 316L e grau de proteção IP69K. É compatível com sistemas de controle de 10...36 V DC e possui saída configurável PNP/NPN.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	Indutivo
Rosca	M18 x 1
Alcance de detecção	12 mm
Saída	PNP/NPN
Grau de Proteção	IP67 / IP69K
Temperatura	-40 a 85 °C
Tensão	10-36 V DC
Material do Invólucro	Aço Inoxidável 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis (maquinário agrícola, construção civil, veículos especiais).
Ambientes industriais com necessidade de lavagem de alta pressão (IP69K).
Sistemas de controle baseados em CLP ou entradas digitais PNP/NPN.

⚠ Considere outro se precisa de:

Instalação em superfícies sujeitas a vibrações extremas acima das especificações da norma DIN ISO 11452-2.
Detecção de alvos não metálicos.
Uso em ambientes com exposição química agressiva não compatível com aço inoxidável 1.4404.

APLICAÇÕES E USO

Monitoramento de posição em máquinas de construção e agrícolas.
Detecção de fim de curso em cilindros hidráulicos móveis.
Automação em ambientes sujeitos a lavagens frequentes com alta pressão.
Sistemas de transporte interno em ambientes externos ou úmidos.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGM208 - M18, 12mm, PNP/NPN, Aplicações Móveis, verifique estes pontos:

Quando escolher o IGM208

Escolha este modelo quando a aplicação exigir um sensor de alta resistência (IP69K) e montagem M18 em ambientes móveis ou com lavagens frequentes.

Quando buscar alternativas

Considere outros modelos se a aplicação for estritamente de ambiente interno controlado, sem exposição a umidade, líquidos ou choques mecânicos, onde sensores de custo menor são adequados.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de detecção	12 mm	Distância nominal de detecção para aço (não embutido).
Histerese	1...20 % de Sr	Faixa de variação do ponto de comutação.

Dados elétricos
Tensão de operação	10...36 DC V	Faixa de tensão operacional recomendada.
Saída de comutação	PNP/NPN	Flexibilidade na configuração da lógica de saída.
Frequência de comutação	200 Hz	Capacidade de processar ciclos de detecção por segundo.

Condições ambientais
Grau de proteção	IP 67; IP 69K	Proteção contra imersão e limpeza de alta pressão.
Temperatura ambiente	-40...85 °C	Intervalo térmico operacional garantido.

Dados mecânicos
Material	Aço inoxidável 1.4404 (316L)	Resistência à corrosão do invólucro.
Torque de aperto	50 Nm	Limite máximo de torque para instalação segura.

COMPATIBILIDADE

Comunicação

• Saída digital PNP

• Saída digital NPN

Conexões

Elétrica Conector M12, codificação A, 3 polos

Processo M18 x 1 (Rosqueado)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com lavagem industrial (IP69K)	✓	O invólucro em aço inox e a vedação robusta suportam jatos de água de alta pressão.
Aplicações de precisão micrométrica	✗	Sensores indutivos possuem histerese inerente, não sendo ideais para medições de alta precisão.
Sistemas de 24V DC	✓	A faixa de tensão de 10-36V DC cobre perfeitamente o padrão industrial de 24V.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGM208 - M18, 12mm, PNP/NPN, Aplicações Móveis

Certifique-se de que a área de instalação permite montagem não embutida.
Rosqueie o sensor manualmente no suporte de montagem.
Utilize as porcas de fixação inclusas para ajustar a posição.
Aperte as porcas com torque máximo de 50 Nm.
Conecte o conector M12 (codificação A) verificando o alinhamento dos pinos.
Verifique o status do LED amarelo (4 x 90°) para confirmar a alimentação.

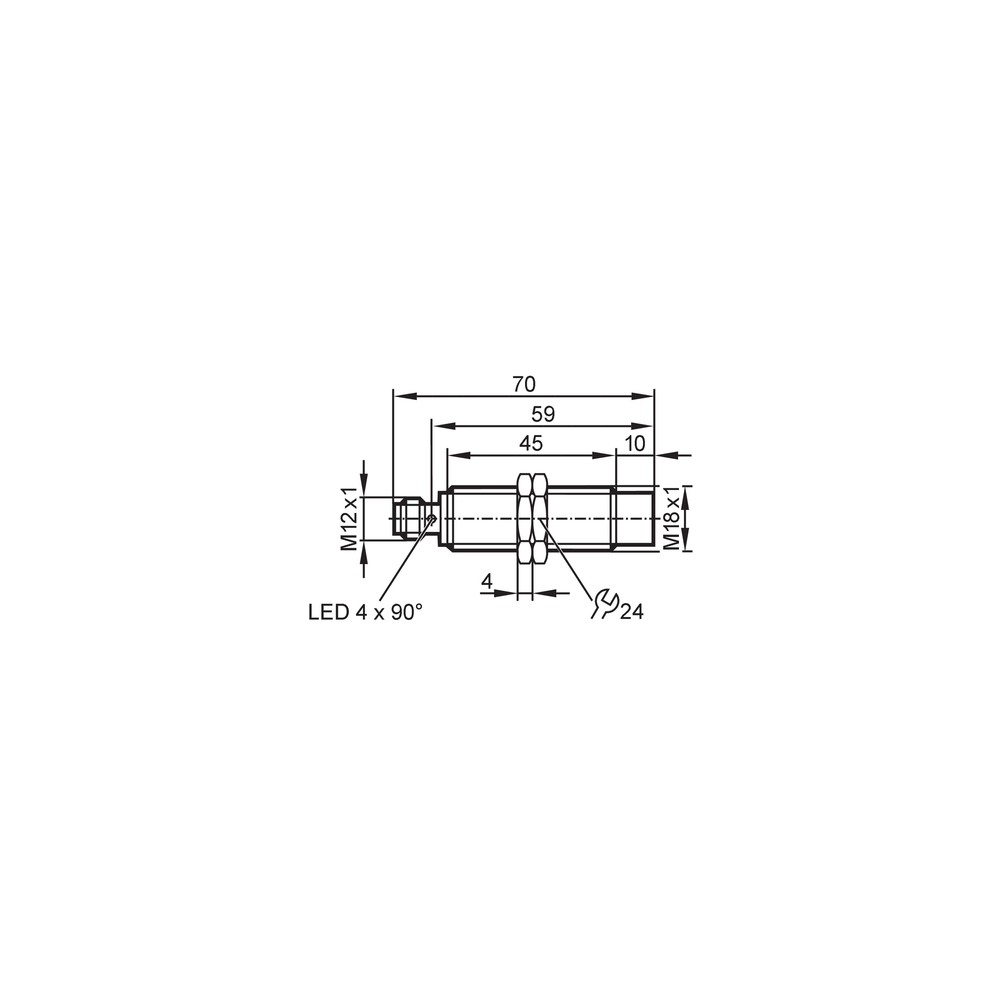

Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status apagado ou piscando erraticamente.	Tensão fora da faixa (abaixo de 10V ou acima de 36V).	Meça a tensão nos terminais do conector M12 com um multímetro.
Sensor não comuta ao detectar o objeto metálico.	Distância de detecção excedida (alvo muito longe).	Verifique se o alvo está dentro da zona de 0...9,72 mm (distância de trabalho).
Saída não ativa o controlador (CLP).	Curto-circuito na carga de saída.	Verifique a continuidade do circuito de carga e o LED de erro se disponível.
Sensor comuta sem a presença do objeto ou falha na detecção precisa.	Interferência de montagem (montagem embutida sem espaçamento).	Confirme se a instalação é não embutida e se há espaço livre ao redor da face ativa.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IGM208 (Datasheet) Desenho em Escala M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IGM208 e onde ele é utilizado?

O IGM208 é um sensor de proximidade indutivo com carcaça M18, projetado para detectar objetos metálicos em aplicações móveis, operando com tensão de 10-36V DC.

Quais são as principais características técnicas do IGM208?

Este sensor possui alcance estendido de 12 mm, é protegido contra curto-circuito e inversão de polaridade, e oferece certificação IP69K para lavagem a alta pressão.

Para quais aplicações o sensor IGM208 não é adequado?

Ele não é recomendado para ambientes onde a precisão de milésimos de milímetro é exigida, nem para detecção de materiais não metálicos como plásticos ou madeira.

Existe alguma restrição de temperatura ou ambiente para este sensor?

O sensor não deve ser aplicado em processos com temperaturas acima de 85 °C ou abaixo de -40 °C, pois exceder esses limites compromete a integridade do invólucro e a eletrônica interna.

Como diagnosticar falhas operacionais no campo?

Sintomas comuns incluem a falha na comutação ou o LED de status não acender. Verifique primeiro a tensão de alimentação e se a distância entre o objeto e a face ativa está dentro dos 12 mm nominais.

O que verificar antes de concluir que o sensor está defeituoso?

Verifique a integridade do cabo M12 e se a conexão elétrica está firme. Teste a saída de comutação com um multímetro para confirmar se o sensor altera o estado (PNP/NPN) conforme a presença do objeto.

Este modelo é uma boa opção para upgrade de sensores em máquinas móveis?

Sim, ele é ideal para substituir sensores M18 comuns em aplicações móveis devido à sua construção em aço inoxidável e resistência a choques mecânicos superiores.

Devo comprar este sensor ou um sistema de detecção diferente?

Este sensor é uma unidade única e autônoma. Diferente de sistemas modulares, ele não depende de amplificadores externos, facilitando a substituição direta 'plug-and-play'.

Quais cuidados devo ter durante a instalação física?

O sensor deve ser instalado com as duas porcas de fixação inclusas, aplicando um torque máximo de 50 Nm para evitar danos à rosca e à estrutura do invólucro.

Qual a procedência deste sensor?

Este produto é fabricado pela IFM Electronic, uma empresa global em tecnologia de sensores, e segue padrões internacionais de compatibilidade eletromagnética (ECE R10).

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência a lavagens com alta pressão e temperatura (Ref.: DIN 40050-9).

Indutivo

Tecnologia que utiliza campos eletromagnéticos para detectar metais sem contato físico.

Histerese

A diferença entre o ponto de comutação na aproximação e o ponto de desacionamento no afastamento (1...20% de Sr).

PNP/NPN

Configuração elétrica que permite que o sensor comute a carga para o positivo (PNP) ou para o negativo (NPN) (Ref.: Saída de comutação).

Aço Inoxidável 1.4404

Material do invólucro (316L) altamente resistente à corrosão em condições adversas.
