Sensor Indutivo IFM IGM207 M18

Pré-visualizar: IGM207 IFM - Sensor Indutivo IFM Aplicações Móveis M18, 12mm, PNP, Cabo 6m

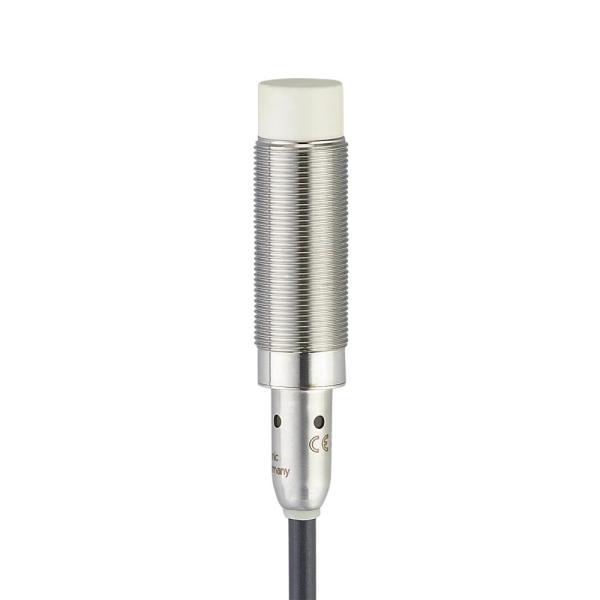

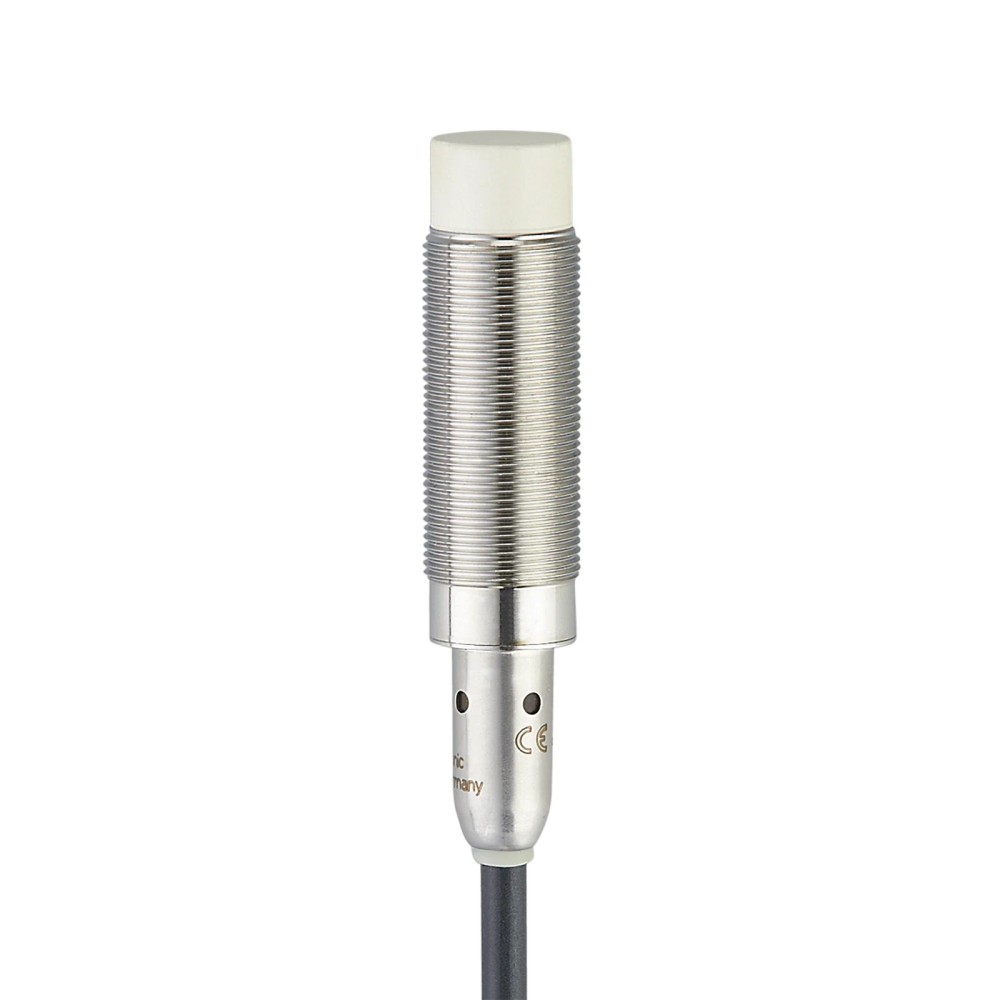

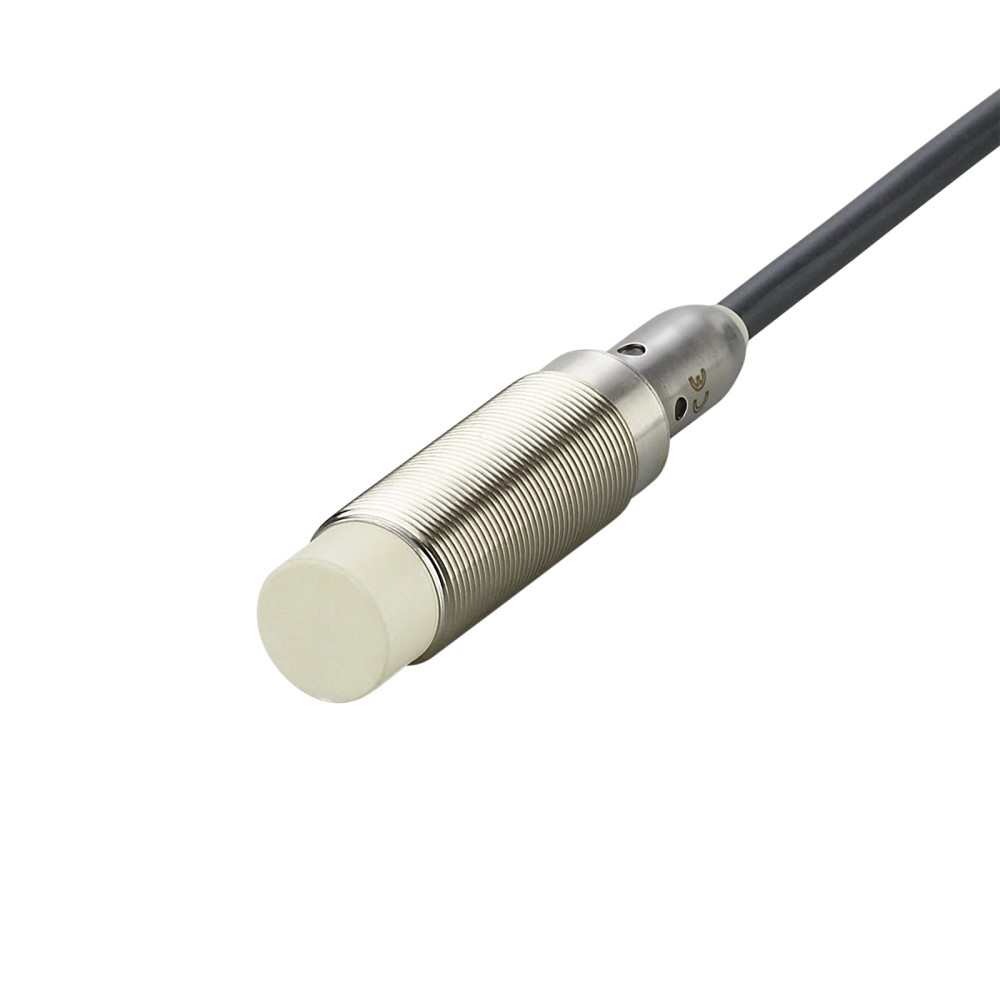

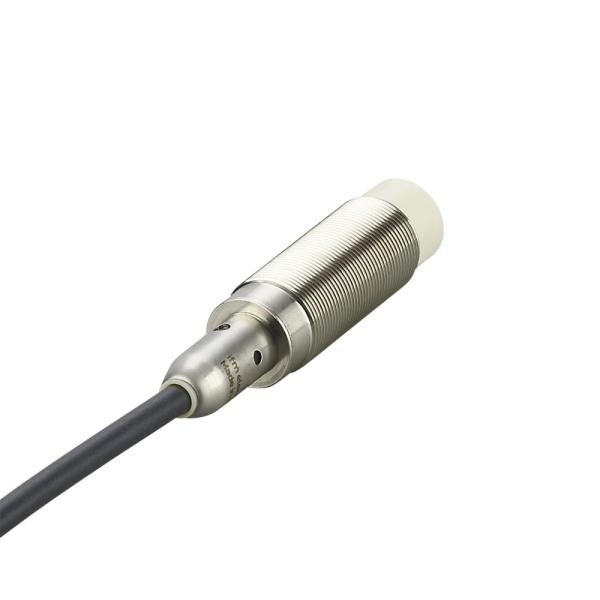

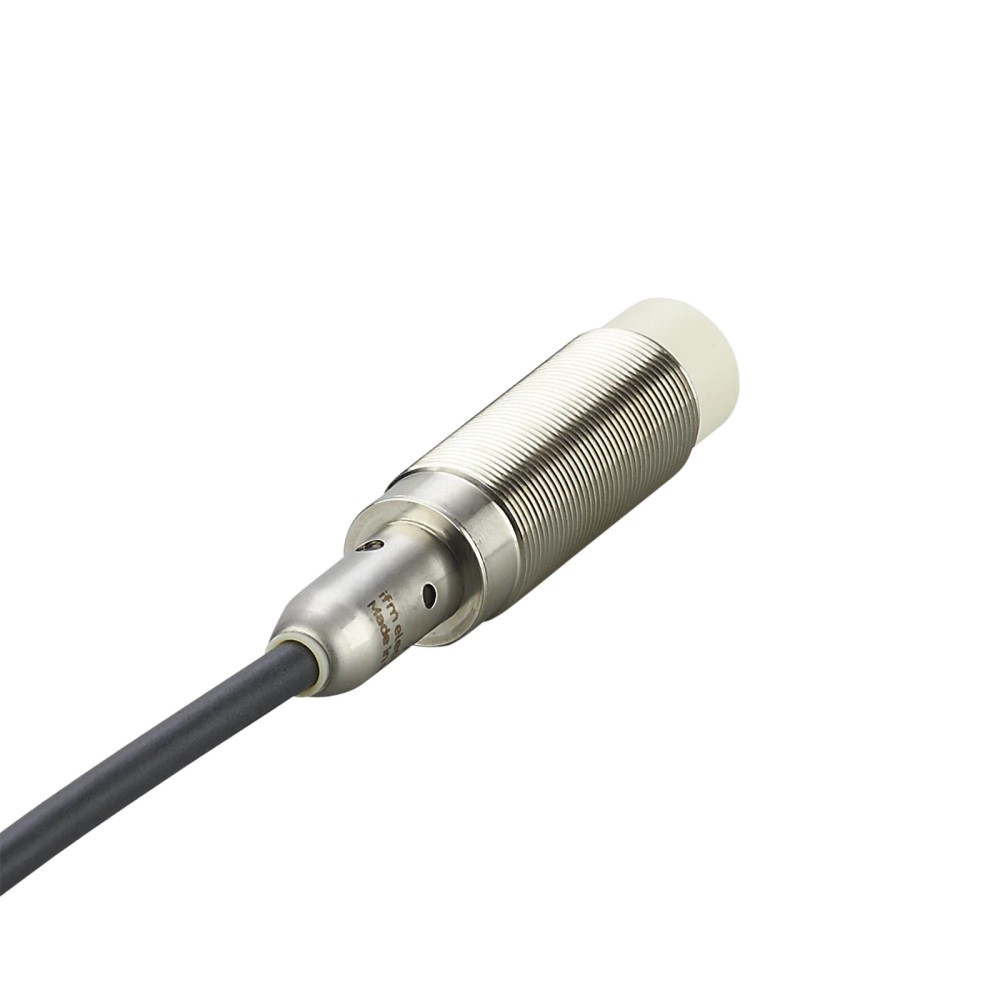

IGM207 IFM - Sensor Indutivo IFM Aplicações Móveis M18, 12mm, PNP, Cabo 6m

Imagem meramente ilustrativa

R$ 812,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGM207
EAN: 4021179101936
NCM do produto: 85365090

Destaques do Produto Tipo de Montagem Não...mais

Fechar menu

Saiba mais sobre: "IGM207 IFM - Sensor Indutivo IFM Aplicações Móveis M18, 12mm, PNP, Cabo 6m"

Destaques do Produto

Tipo de Montagem

Não embutido

Distância de detecção

12 mm

Saída

PNP / Normalmente Aberto

Conexão

Cabo 6m PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IGM207 IFM - Sensor Indutivo IFM Aplicações Móveis M18, 12mm, PNP, Cabo 6m

O IGM207 é um sensor indutivo da IFM projetado para ambientes de aplicações móveis severas. Ele detecta objetos metálicos a uma distância de até 12 mm com alta confiabilidade. Equipado com saída PNP e cabo integrado de 6 metros, é ideal para maquinários que exigem robustez, como o grau de proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IGM207
Alcance	12 mm
Saída	PNP
Conexão	Cabo 6m
Proteção	IP67 / IP69K
Montagem	Não embutido
Tensão	10...60V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis (maquinário pesado, agricultura, construção)
Ambientes com lavagem frequente e alta pressão (IP69K)
Locais com exigência de alta resistência mecânica a choque e vibração

⚠ Considere outro se precisa de:

Instalação embutida (o sensor é do tipo não embutido)
Uso em tensões superiores a 60V DC
Ambientes com temperaturas abaixo de -40°C ou acima de 85°C

APLICAÇÕES E USO

Monitoramento de posição em maquinário de construção e agrícola.
Detecção de fim de curso em cilindros hidráulicos ou pneumáticos em ambientes externos.
Aplicações sujeitas a alta vibração (até 20g) e choque mecânico.
Ambientes industriais com processos de limpeza de alta pressão.

COMO ESCOLHER

Antes de comprar o IGM207 IFM - Sensor Indutivo IFM Aplicações Móveis M18, 12mm, PNP, Cabo 6m, verifique estes pontos:

Quando escolher o IGM207

Ideal para aplicações móveis que demandam alta resistência mecânica, proteção IP69K contra jatos de água e tensões de alimentação variadas (10-60V DC).

Quando buscar outra opção

Se a aplicação exigir montagem embutida nivelada com a face metálica ou se o espaço físico não permitir o comprimento de 81 mm com saída de cabo fixa.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Função de saída	Normalmente aberto	Configuração do estado elétrico em repouso
Saída de comutação	PNP	Tipo de transistor de saída
Frequência de comutação	200 Hz	Velocidade máxima de operação do sinal

Faixa de Medição
Alcance de detecção	12 mm	Distância nominal de detecção
Tipo de montagem	Não embutido	Requisito de instalação para operação correta

Dados Mecânicos
Invólucro	Aço inoxidável	Material do corpo do sensor
Dimensões	M18 x 1 / L = 81 mm	Especificação física da rosca e comprimento
Grau de proteção	IP 67; IP 69K	Proteção contra fluidos e partículas

COMPATIBILIDADE

Comunicação

• Sinal de comutação digital PNP (Sem protocolo de comunicação)

Conexões

Elétrica Cabo PUR, 3 fios, 6 metros

Processo M18 x 1 (Rosqueável)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações com alta pressão de limpeza	✓	O sensor possui proteção IP69K, sendo vedado contra jatos intensos de água.
Montagem embutida em metal	✗	O modelo é não embutido, exigindo área livre ao redor da face ativa para evitar detecções errôneas.
Sistemas DC 24V	✓	A tensão de operação suporta perfeitamente a faixa de 10 a 60V DC.

INSTALAÇÃO

Como instalar o IGM207 IFM - Sensor Indutivo IFM Aplicações Móveis M18, 12mm, PNP, Cabo 6m

Verifique se o local de instalação permite a montagem não embutida (afastamento lateral de metal).
Rosqueie as porcas de fixação no corpo do sensor.
Insira o sensor no suporte de montagem e ajuste a profundidade desejada.
Aperte as porcas com o torque recomendado para evitar danos à rosca M18.
Passe o cabo de 6 metros protegendo-o de cantos vivos e movimentações excessivas.
Conecte o fio conforme o esquema elétrico do equipamento (3 fios).

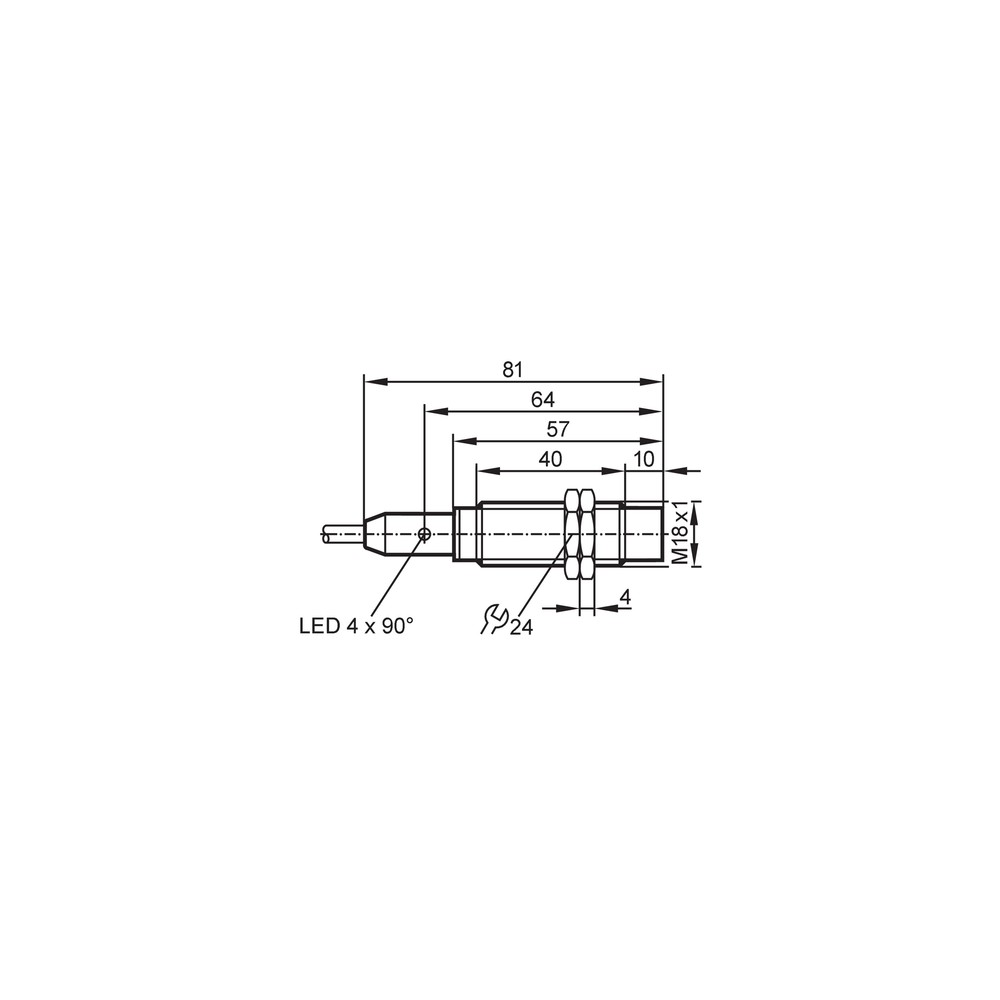

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta mesmo com objeto presente.	Falha na conexão elétrica ou curto-circuito no cabo.	Verificar continuidade do cabo e tensão de alimentação (10-60V DC).
Sensor ativado constantemente ou falha na detecção.	Instalação embutida em material metálico causando detecção falsa.	Confirmar se a área ao redor da face ativa está livre conforme manual de montagem não embutida.
Sinal intermitente de comutação.	Objeto fora da distância de trabalho ou desalinhado.	Verificar se a distância está dentro da faixa operacional (0-9,72 mm) e o alinhamento central.
Saída PNP não opera a carga (relé/CLP).	Queda de tensão na carga excedendo os limites do sensor.	Medir a queda de tensão na saída de comutação durante a ativação.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IGM207 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IGM207 e qual sua principal aplicação?

Este é um sensor indutivo M18 com alcance de 12 mm, projetado especificamente para aplicações móveis e ambientes industriais severos.

Quais itens acompanham o sensor na embalagem?

Ele acompanha duas porcas de fixação para instalação direta em roscas M18.

Posso instalar este sensor de forma embutida?

Não, este modelo não é embutido (montagem não embutida). Instalá-lo embutido pode comprometer o funcionamento correto e o alcance de detecção.

Este sensor pode ser utilizado em redes de corrente alternada (AC)?

Este sensor é destinado a tensões DC de 10 a 60V. Não deve ser utilizado em aplicações AC ou tensões fora desta faixa.

O sensor não está comutando, o que devo verificar?

Se o sensor não comuta, verifique primeiramente a alimentação de 10-60V DC e a integridade do cabo PUR de 6m. A ausência de sinal no LED amarelo indica falta de detecção ou alimentação interrompida.

Como diagnosticar uma falha de detecção com o LED apagado?

O LED amarelo apagado com objeto presente sugere falha na fonte de alimentação ou curto-circuito no cabo. Utilize um multímetro para validar a continuidade e a tensão no conector/terminais.

Por que escolher este modelo em vez de um sensor industrial padrão?

Para aplicações móveis, o IGM207 é preferível devido à sua alta resistência a choques (100g) e vibrações (20g), além da certificação ECE R10 para automotivos.

Devo comprar este modelo ou um sensor com conector M12?

O IGM207 é uma solução de sensor indutivo completo com cabo integrado. Alternativas com conectores M12 requerem cabos adicionais, enquanto este modelo simplifica a instalação em chicotes elétricos.

Quais cuidados na instalação física do sensor?

Certifique-se de respeitar o torque de aperto da porca e o raio de curvatura do cabo PUR de 6 metros. Evite tensionar excessivamente o ponto de entrada do cabo no corpo do sensor.

Qual o nível de proteção do sensor contra líquidos e poeira?

O produto possui grau de proteção IP67 e IP69K, sendo vedado contra entrada de poeira e jatos de água de alta pressão, comum em limpezas industriais pesadas.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece tensão positiva (positivo da alimentação) quando o sensor é ativado (Ref.: Datasheet IGM207).

Não Embutido

Característica construtiva onde a face ativa do sensor não pode ser montada nivelada com o material metálico ao redor para evitar detecções falsas (Ref.: Montagem).

IP69K

Grau de proteção que assegura resistência a lavagens de alta pressão e alta temperatura (Ref.: Norma DIN 40050-9).

Histerese

Diferença entre a distância de comutação na aproximação e na saída do objeto, garantindo estabilidade na comutação (Ref.: 1-20% Sr).

MTTF

Tempo médio para falha, indicando a confiabilidade estatística do componente (Ref.: 1112 anos).
