Sensor Indutivo IFM IGM205 M18 12mm PNP IP69K

Pré-visualizar: IGM205 IFM - Sensor Indutivo IFM Aplicações Móveis M18 12mm PNP NA IP69K

IGM205 IFM - Sensor Indutivo IFM Aplicações Móveis M18 12mm PNP NA IP69K

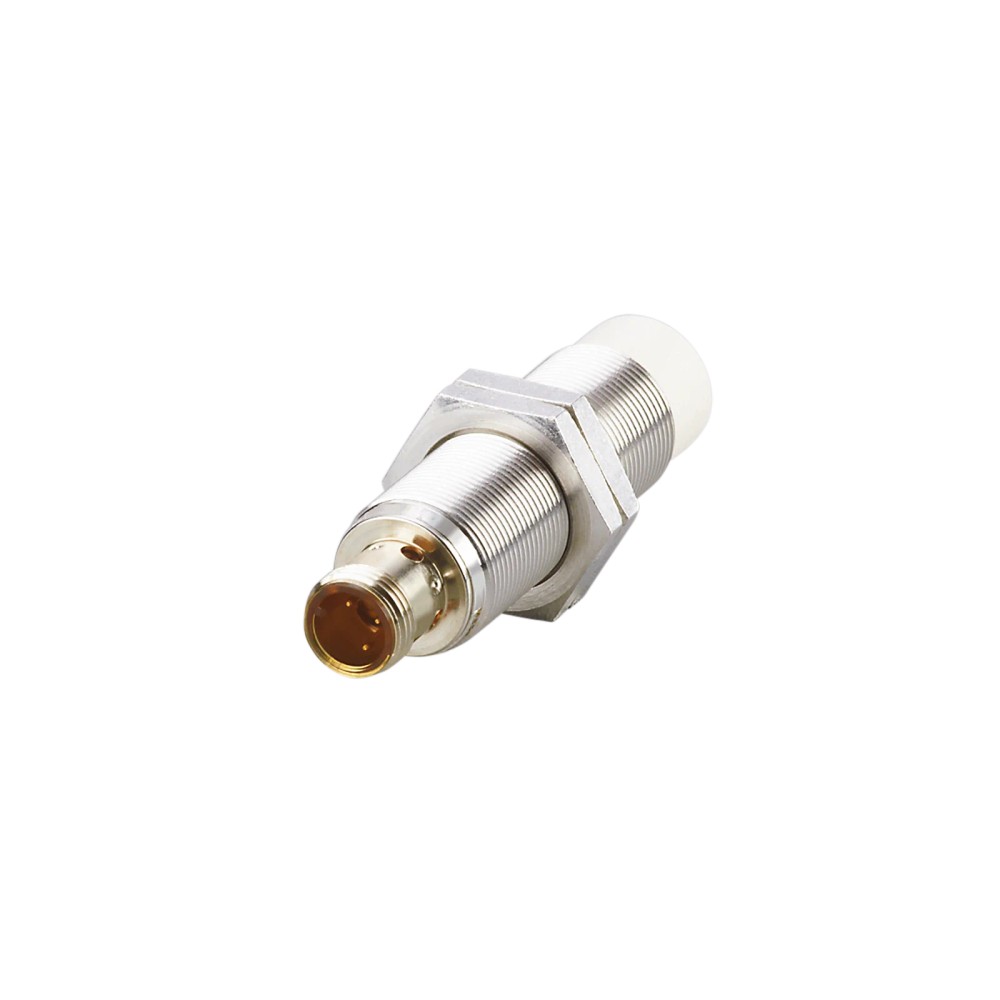

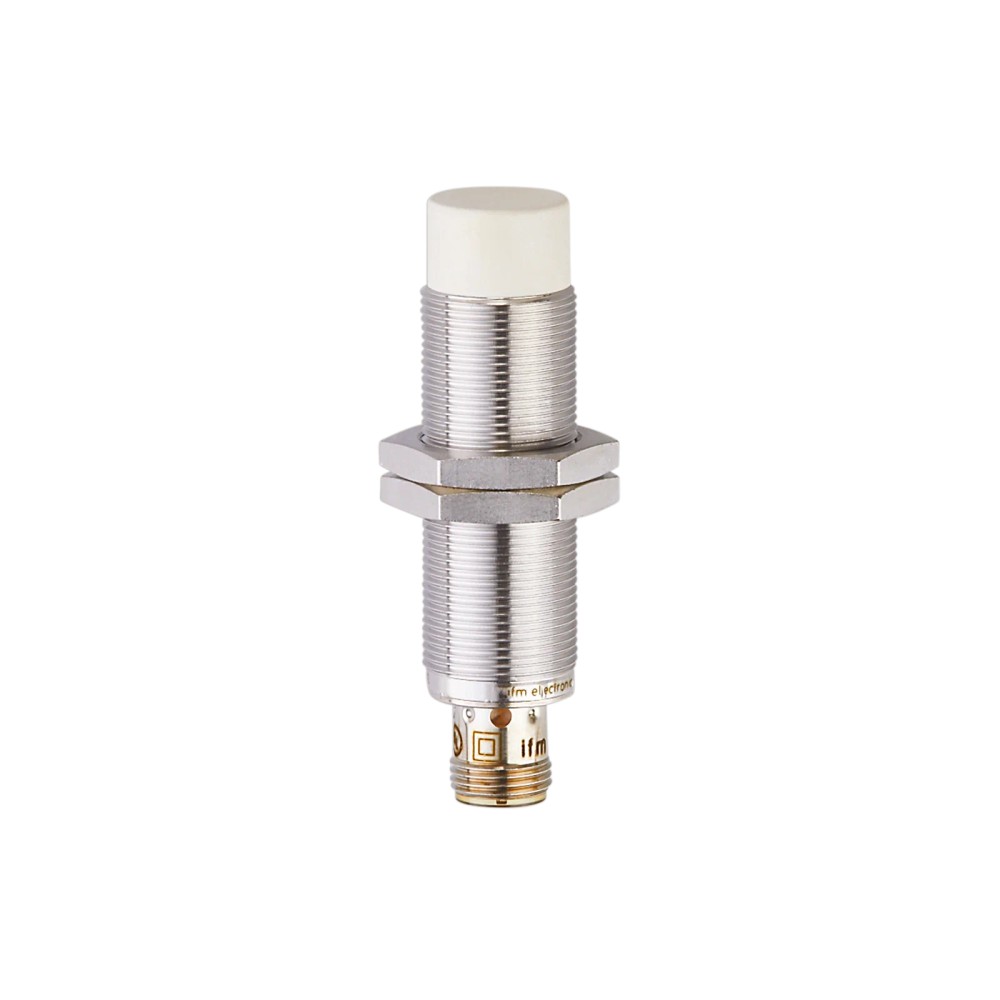

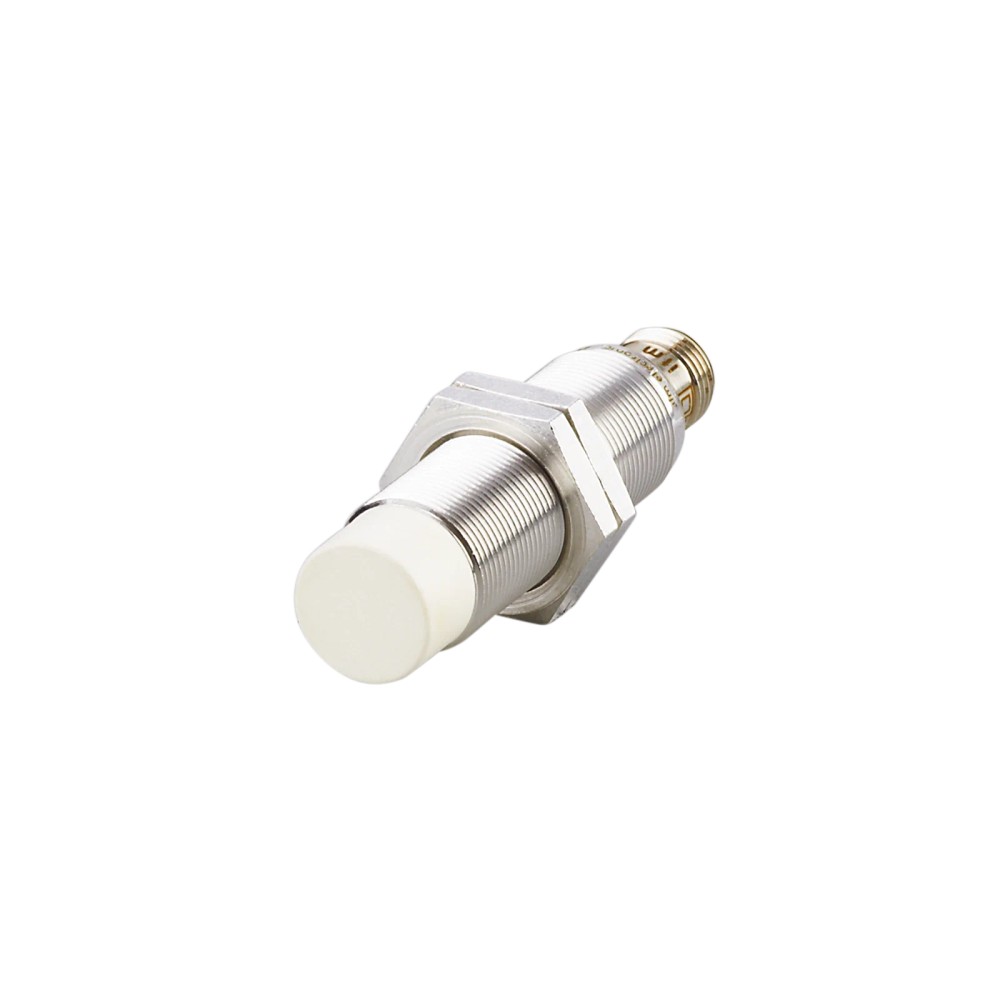

Imagem meramente ilustrativa

R$ 718,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGM205
EAN: 4021179101912
NCM do produto: 85365090

Destaques do Produto Alcance 12 mm,...mais

Fechar menu

Saiba mais sobre: "IGM205 IFM - Sensor Indutivo IFM Aplicações Móveis M18 12mm PNP NA IP69K"

Destaques do Produto

Alcance

12 mm, montagem não embutida

Tipo de saída

PNP normalmente aberta

Alimentação

10...60 V DC

Conexão

M12, 3 contatos, codificação A

Proteção

IP67 e IP69K

Montagem

Rosca M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGM205 para aplicações móveis, M18, alcance de 12 mm, PNP normalmente aberto, IP67/IP69K

O IGM205 é um sensor indutivo para detectar objetos metálicos em aplicações móveis e condições de uso difíceis. Possui saída PNP normalmente aberta, alcance nominal de detecção de 12 mm e conexão elétrica M12 com 3 contatos banhados a ouro. Seu invólucro M18 x 1 tem proteção IP67 e IP69K e opera de -40 a 85 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance de detecção	12 mm; não embutido
Saída	PNP, normalmente aberta
Conexão elétrica	M12, codificação A, 3 contatos
Tensão de operação	10...60 V DC
Grau de proteção	IP67 e IP69K
Temperatura ambiente	-40...85 °C
Frequência de comutação	200 Hz
Dimensões	M18 x 1; comprimento de 70 mm
Material do invólucro	Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações móveis, conforme aplicação declarada na ficha.
Instalações com alimentação DC dentro da faixa especificada e entrada compatível com saída PNP normalmente aberta.
Montagem roscada M18 x 1 com espaço para sensor não embutido e distância de trabalho adequada.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada de controle exigir saída NPN ou contato normalmente fechado; o IGM205 é PNP normalmente aberto.
Não utilizar em alimentação fora de 10...60 V DC.
Não assumir alcance de 12 mm para qualquer metal: a distância depende do material e dos fatores de correção informados pelo fabricante.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: utilização em aplicações móveis e difíceis; respeitar as faixas ambientais e elétricas especificadas.
Detecção de alvos metálicos em máquinas ou conjuntos móveis, como possibilidade de aplicação inferida da tecnologia indutiva; validar distância, material do alvo e montagem na instalação real.
Para alvos de aço inoxidável, latão, alumínio ou cobre, considerar os fatores de correção informados na ficha em vez de assumir o alcance nominal integral.
A ficha não especifica uso como medidor de distância contínua, protocolo de comunicação ou conexão para processo fluido; não atribuir essas funções ao produto.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGM205 para aplicações móveis, M18, alcance de 12 mm, PNP normalmente aberto, IP67/IP69K, verifique estes pontos:

Escolha o IGM205 quando

A aplicação exigir sensor indutivo M18 não embutido, saída PNP normalmente aberta, conexão M12 de 3 contatos e alimentação DC de 10...60 V. Considere a distância real de comutação indicada pelo fabricante: 12 ± 10% mm.

Avalie outra configuração quando

O circuito de entrada exigir NPN ou normalmente fechado, a alimentação estiver fora da faixa especificada, ou o espaço de instalação exigir montagem embutida. Confirme também o material do alvo, pois os fatores de correção variam: aço 1, aço inoxidável 0,7, latão 0,5, alumínio 0,4 e cobre 0,3.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IGM205	Referência do sensor.
Marca	IFM	Fabricante informado no anúncio.
Tipo de produto	Sensor indutivo	Tecnologia de detecção declarada.
Aplicação declarada	Utilização em aplicações móveis e difíceis	Descrição de aplicação do fabricante.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características indicadas na ficha.
Autorização de tipo	e1	Identificação declarada na ficha, sem detalhamento adicional.
EMC área automotiva	ECE R10	Referência declarada para EMC na área automotiva.
Imunidade	DIN ISO 11452-2, 100 V/m	Valor e referência declarados na ficha.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...60 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Consumo declarado.
Classe de proteção	II	Classificação indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção indicado na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada.

Saídas e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado funcional informado para a saída.
Frequência de comutação DC	200 Hz	Frequência máxima declarada para comutação DC.
Corrente máxima constante da saída DC	200 mA	Limite de corrente contínua da saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída.
Display de status de chaveamento	LED amarelo, 4 x 90°	Indicação visual de estado; posições distribuídas a cada 90°.

Detecção e desvios
Alcance de detecção	12 mm	Alcance nominal declarado; montagem não embutida.
Distância real de comutação Sr	12 ± 10% mm	Valor e tolerância declarados pelo fabricante.
Distância de trabalho	0...9,72 mm	Faixa de trabalho informada na ficha.
Histerese	1...20% de Sr	Percentual referido à distância real de comutação Sr.
Variação no ponto de comutação	-10...10% de Sr	Variação percentual referida a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Aplicar conforme o material do alvo; influencia a distância de detecção.

Conexões elétricas
Conexão	1 x M12, codificação A	Tipo de conector indicado na ficha.
Contatos	3, dourado	Número e acabamento dos contatos declarados.
Quantidade de fios	3	Configuração indicada nos dados do anúncio.

Condições ambientais e conformidade
Temperatura ambiente	-40...85 °C	Faixa de operação ambiente declarada.
Certificado UL Ta	0...40 °C	Faixa de temperatura indicada para a referência UL.
Grau de proteção	IP67; IP69K	Graus de proteção declarados; consultar o fabricante para condições e métodos de ensaio.
UL Enclosure type	Type 1	Classificação de invólucro indicada na ficha.
Número do arquivo UL	E174191	Identificação declarada na ficha.
Número de aprovação UL	A050	Identificação declarada na ficha.

Dados mecânicos e materiais
Dimensões	M18 x 1; comprimento de 70 mm	Dimensão externa declarada.
Designação da rosca	M18 x 1	Rosca de montagem.
Montagem	Não embutido	Condição de instalação declarada.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada.
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material declarado para o invólucro.
Face ativa	LCP branco	Material declarado para a face ativa.
Janela dos LEDs	PEI	Material declarado para a janela.
Porcas de fixação	Latão revestido com bronze branco	Material e revestimento informados para as porcas.
Torque máximo de aperto	50 Nm	Limite máximo informado para aperto.
Peso	53 g	Peso declarado no dataset.
Material incluído	2 porcas de fixação	Acessório incluído conforme a ficha.

Dados de confiabilidade e identificação comercial
MTTF	1079 anos	Valor declarado pelo dataset; não representa garantia nem vida útil garantida.
SKU e part number	IGM205	Identificação comercial do produto.
GTIN	4021179101912	Código global de identificação informado.
NCM	8536.50.90	Classificação fiscal declarada.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Sensor de comutação indutivo; a ficha não informa protocolo de comunicação digital.

Conexões

Elétrica Conector M12, codificação A, 3 contatos banhados a ouro. Saída PNP normalmente aberta; alimentação de 10...60 V DC. Verifique a pinagem no datasheet e a compatibilidade da entrada do controlador antes da ligação.

Processo Conexão mecânica roscada M18 x 1; sensor não embutido. Não há conexão de processo fluida especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal PNP normalmente aberto e alimentação de 10...60 V DC.	✓	Corresponde à função elétrica e à faixa de alimentação declaradas.
Entrada que requer sinal NPN ou normalmente fechado.	✗	A saída especificada é PNP normalmente aberta.
Instalação mecânica com rosca M18 x 1 e espaço para sensor não embutido.	✓	A rosca e o tipo de montagem correspondem às especificações do produto.
Aplicação que exige comunicação IO-Link ou outro protocolo digital.	✗	A ficha não especifica protocolo de comunicação; o produto é apresentado como sensor de comutação PNP.
Alvo de aço inoxidável, latão, alumínio ou cobre.	✓	Há fatores de correção declarados para esses materiais; o alcance efetivo deve considerar o fator correspondente.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGM205 para aplicações móveis, M18, alcance de 12 mm, PNP normalmente aberto, IP67/IP69K

Confirme que a rosca de instalação é M18 x 1 e que a montagem não embutida é adequada ao espaço disponível.
Verifique o material do alvo e considere o fator de correção correspondente ao calcular a distância de detecção.
Instale o sensor sem exceder o torque máximo de aperto especificado de 50 Nm.
Use uma conexão M12 compatível, codificação A e 3 contatos; confirme a pinagem no datasheet antes de energizar.
Confira se a alimentação DC está dentro da faixa de 10...60 V e se a entrada do controlador aceita saída PNP normalmente aberta.
Após a ligação, verifique a indicação do LED de chaveamento e teste a comutação com o alvo na posição de trabalho prevista.

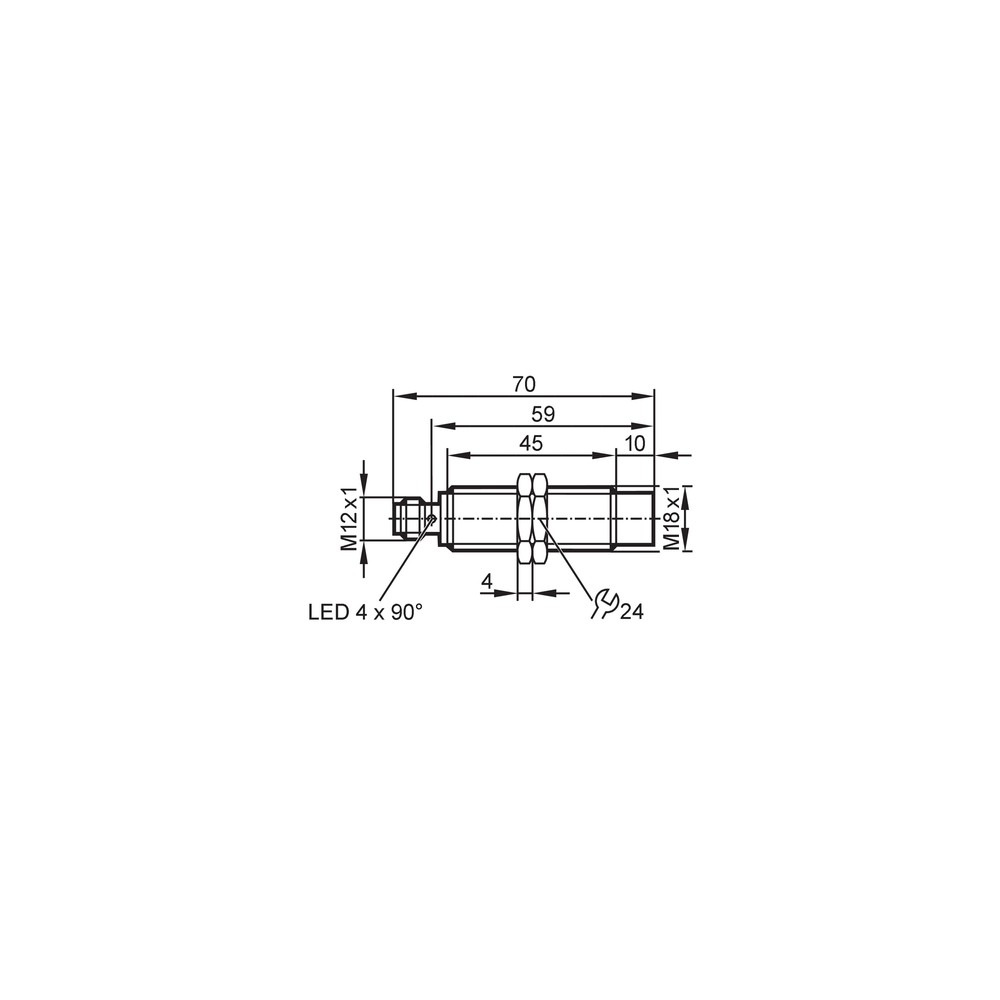

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação.	Entrada incompatível com saída PNP normalmente aberta, alimentação fora da faixa ou ligação incorreta no conector.	Confirme a faixa de alimentação, o tipo de entrada do controlador e a pinagem no datasheet; verifique também o estado do LED.
O sensor comuta a uma distância menor que a esperada.	Material do alvo com fator de correção inferior a 1 ou distância de trabalho fora da faixa especificada.	Identifique o material do alvo e aplique o fator de correção declarado; compare a posição com a distância de trabalho de 0...9,72 mm.
A saída permanece ativa ou inativa durante o movimento do alvo.	Alvo fora da zona de comutação, desalinhamento mecânico ou variação do ponto de comutação em relação a Sr.	Verifique o posicionamento do alvo, o alinhamento e a distância; observe o LED de status durante o deslocamento.
O sensor deixa de operar após uma intervenção elétrica.	Possível ligação incorreta, curto-circuito ou polaridade invertida; as proteções declaradas não eliminam a necessidade de verificar a instalação.	Desenergize o circuito e inspecione a conexão M12 e a pinagem conforme o datasheet; depois confirme alimentação e condição da carga.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IGM205 em português (Datasheet) Desenho em escala IGM205 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGM205 e para quem ele serve?

É um sensor indutivo para detectar objetos metálicos, indicado pelo fabricante para aplicações móveis e difíceis. Verifique se a saída PNP normalmente aberta é compatível com a entrada do seu controlador.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como material incluído. Não há indicação de cabo ou conector adicional incluído.

O sensor funciona com entrada NPN ou normalmente fechada?

Não, a saída especificada é PNP normalmente aberta. Para uma entrada que exija NPN ou normalmente fechado, selecione uma versão cuja saída corresponda ao circuito.

Posso alimentar o IGM205 fora da faixa de 10 a 60 V DC?

Não; a faixa especificada é de 10...60 V DC. A ficha não declara compatibilidade com alimentação AC ou tensão DC fora desses limites.

O sensor acende o LED, mas o controlador não detecta o sinal. O que verifico?

Verifique se a entrada do controlador aceita PNP e confira a ligação e a pinagem M12 no datasheet. A indicação luminosa não confirma, por si só, compatibilidade elétrica com o controlador.

A distância de detecção parece menor com meu alvo; o sensor está com defeito?

Não necessariamente; o alcance efetivo depende do material do alvo e dos fatores de correção da ficha. Confira o material, a distância de trabalho e o posicionamento antes de substituir o sensor.

É melhor comprar o sensor avulso ou um kit?

O anúncio informa o sensor e duas porcas de fixação, sem declarar um kit com cabo ou acessórios adicionais. Se a instalação exigir cabo M12, confirme sua disponibilidade separadamente.

Quando devo escolher outro modelo em vez do IGM205?

Escolha outra configuração se precisar de saída NPN ou normalmente fechada, montagem embutida ou protocolo de comunicação que não esteja especificado para este modelo. Compare esses requisitos com as características documentadas do sensor alternativo.

Como devo instalar e apertar o sensor?

A instalação é roscada M18 x 1 e o torque máximo informado é 50 Nm. Considere a montagem não embutida e consulte o desenho dimensional e o datasheet para a instalação.

O IGM205 pode ser usado em qualquer material metálico mantendo 12 mm de alcance?

Não; a ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Calcule a distância efetiva considerando o material específico do alvo.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade que detecta objetos por princípio indutivo; neste modelo, a aplicação é a detecção de alvos metálicos. (Ref.: Tipo de produto: sensor indutivo)

PNP

Tipo de saída de comutação especificado para o sensor; deve corresponder à entrada elétrica do controlador. (Ref.: Função elétrica: PNP)

Normalmente aberta

Função da saída indicada na ficha para o estado de comutação do sensor. (Ref.: Função de saída: normalmente aberta)

Montagem não embutida

Configuração de instalação declarada para o sensor; deve ser considerada no posicionamento mecânico. (Ref.: Montagem: não embutido)

Fator de correção

Coeficiente informado conforme o material do alvo, usado para considerar a variação da distância de detecção. (Ref.: aço 1; aço inoxidável 0,7; latão 0,5; alumínio 0,4; cobre 0,3)
