Sensor Indutivo IFM IGM204 M18 PNP 8mm

Pré-visualizar: IGM204 IFM - Sensor Indutivo IFM Aplicações Móveis M18 PNP 8mm

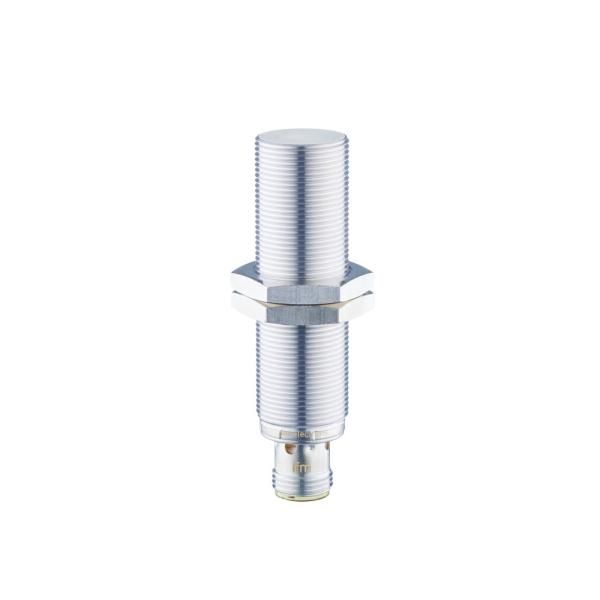

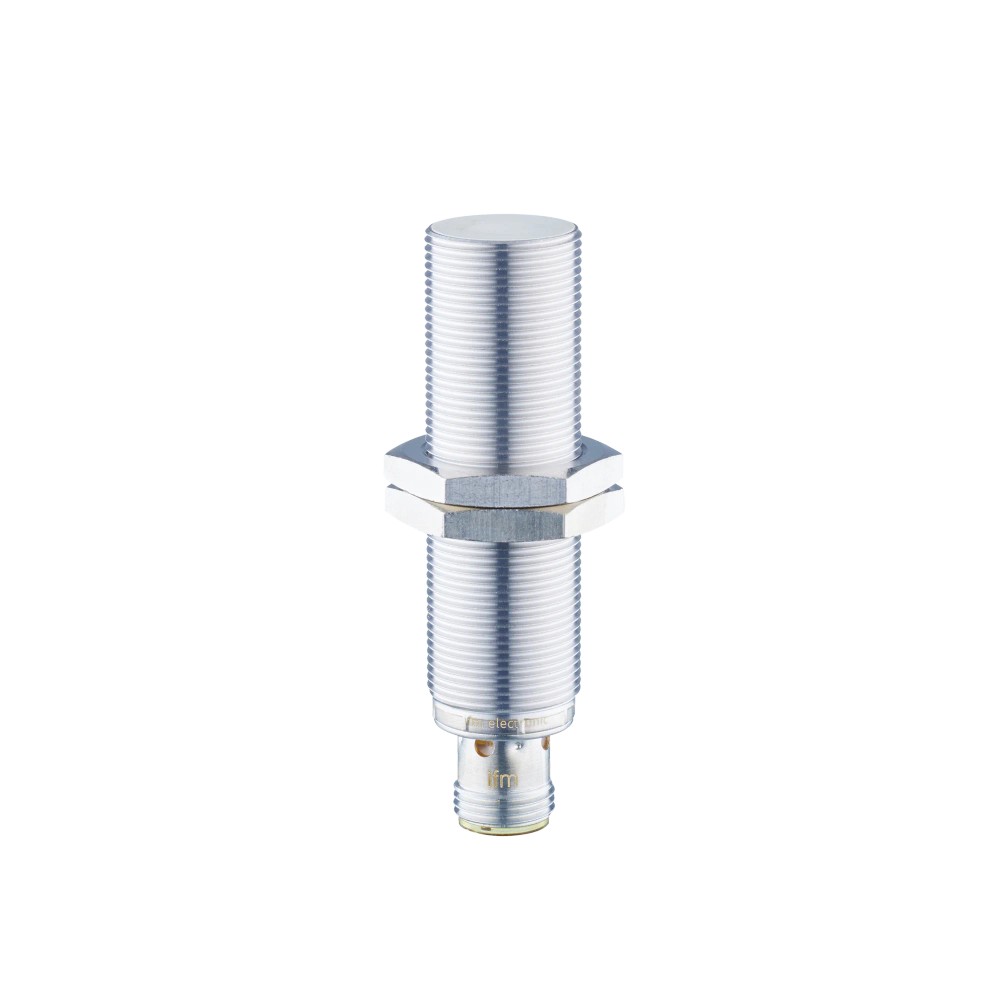

IGM204 IFM - Sensor Indutivo IFM Aplicações Móveis M18 PNP 8mm

Imagem meramente ilustrativa

R$ 718,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGM204
EAN: 4021179101905
NCM do produto: 85365090

Destaques do Produto Alcance de detecção 8...mais

Fechar menu

Saiba mais sobre: "IGM204 IFM - Sensor Indutivo IFM Aplicações Móveis M18 PNP 8mm"

Destaques do Produto

Alcance de detecção

8 mm

Tipo de saída

PNP, normalmente aberta

Alimentação

10...60 V DC

Conexão elétrica

M12, codificação A, 3 contatos

Montagem

Embutida; rosca M18 x 1

Ambiente

IP67/IP69K; -40...85 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGM204 para Aplicações Móveis, M18, PNP, normalmente aberto, alcance de 8 mm

O IFM IGM204 é um sensor indutivo para detectar objetos metálicos sem contato, destinado a aplicações móveis e condições difíceis. Possui saída PNP normalmente aberta, alcance de detecção de 8 mm e montagem embutida. Sua conexão elétrica é M12 de 3 contatos, e o grau de proteção informado é IP67 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Designação da rosca	M18 x 1
Comprimento	70 mm
Alcance de detecção	8 mm; montagem embutida
Saída	PNP, normalmente aberta
Tensão de operação	10...60 V DC
Conexão elétrica	M12, codificação A, 3 contatos
Grau de proteção	IP67; IP69K
Temperatura ambiente	-40...85 °C
Frequência de comutação DC	200 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações móveis e condições difíceis, conforme a aplicação indicada pelo fabricante.
Instalações que aceitem montagem embutida M18 x 1, saída PNP normalmente aberta e alimentação DC de 10...60 V.
Ambientes cuja temperatura ambiente esteja entre -40 e 85 °C e que exijam os graus de proteção IP67/IP69K.

⚠ Considere outro se precisa de:

Não selecionar se o circuito de entrada exigir saída NPN ou normalmente fechada; o IGM204 é PNP normalmente aberto.
Não selecionar se a instalação exigir alcance nominal diferente de 8 mm, conexão elétrica diferente de M12 de 3 contatos ou alimentação fora de 10...60 V DC.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: detecção indutiva em aplicações móveis e difíceis; a ficha não especifica uma máquina ou setor particular.
Possibilidade de uso: detecção de alvos metálicos em uma instalação com montagem embutida M18 x 1, alimentação de 10...60 V DC e entrada compatível com PNP normalmente aberto; validar o alvo e a distância considerando os fatores de correção por material.
Operação dentro da faixa ambiente declarada de -40...85 °C e dos graus de proteção indicados IP67/IP69K; a adequação a fluidos, produtos químicos ou condições específicas não está detalhada na ficha e deve ser confirmada com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGM204 para Aplicações Móveis, M18, PNP, normalmente aberto, alcance de 8 mm, verifique estes pontos:

Escolha o IGM204 quando

A aplicação requer detecção indutiva, alcance de 8 mm, montagem embutida M18 x 1, saída PNP normalmente aberta e alimentação DC de 10...60 V. Confirme também o espaço disponível para o comprimento de 70 mm e a conexão M12.

Busque outra configuração quando

A entrada do controlador exigir NPN ou saída normalmente fechada, ou quando a tensão disponível, o alcance requerido, a conexão elétrica ou a geometria de montagem não corresponderem aos dados do IGM204. Se essas exigências não estiverem definidas, valide-as no esquema elétrico e no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação declarada do produto.
Aplicação	Utilização em aplicações móveis e difíceis	Aplicação indicada na ficha do fabricante.
Alcance aumentado	Sim	Característica especial informada na ficha.
Part number / SKU	IGM204	Código de identificação do produto.
GTIN	4021179101905	Identificador comercial informado.

Dados elétricos e saída
Tipo de corrente	DC	Tipo de alimentação declarado.
Tensão de operação	10...60 V DC	Faixa de operação especificada.
Função elétrica / tipo de saída	PNP	Tecnologia da saída de chaveamento.
Configuração de saída	Normalmente aberto	Estado funcional de saída declarado.
Frequência de comutação DC	200 Hz	Frequência máxima declarada para comutação DC.
Consumo de corrente	< 10 mA	Consumo informado na ficha.
Corrente máxima constante da saída de comutação DC	200 mA	Limite de corrente contínua declarado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção declarado.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Classe de proteção	II	Classificação declarada pelo fabricante.

Conexão elétrica
Conexão	1 x M12; codificação A; 3 contatos dourados	Interface elétrica especificada.
Número de fios	3 fios	Número de fios informado nos dados do anúncio.

Detecção e desvios
Alcance de detecção	8 mm	Alcance nominal declarado.
Distância real de comutação Sr	8 ± 10 % mm	Tolerância declarada para a distância real de comutação.
Distância de trabalho	0...6,48 mm	Faixa de trabalho informada na ficha.
Histerese	1...20 % de Sr	Intervalo declarado em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores declarados por material; considerar ao avaliar a distância de detecção.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de operação ambiente declarada.
Grau de proteção	IP67; IP69K	Graus de proteção informados na ficha.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Ensaio ambiental declarado.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições do ensaio declaradas.
Imunidade conforme DIN ISO 11452-2	100 V/m	Imunidade informada para o ensaio indicado.
EMC área automotiva	ECE R10	Referência declarada na ficha.
Autorização de tipo	e1	Identificação de autorização informada.
Certificado UL Ta	0...40 °C	Faixa de temperatura associada à informação UL declarada.
Número do arquivo UL	E174191	Número de arquivo informado.
Número de aprovação UL	A050	Número de aprovação informado.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Dimensão da fixação roscada.
Dimensões	M18 x 1 / comprimento 70 mm	Dimensões nominais declaradas.
Tipo de montagem	Embutido	Forma de instalação especificada.
Torque máximo de aperto	50 Nm	Limite máximo declarado para o aperto.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada.
Materiais	Invólucro: aço inoxidável 1.4404/316L; face ativa: LCP branco; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais declarados para os componentes indicados.
Material incluído	2 porcas de fixação	Conteúdo informado na ficha.
Peso	53,4 g	Massa declarada no dataset do produto.
MTTF	1079 anos	Valor de MTTF fornecido na ficha; não representa uma garantia de vida útil individual.

Displays e elementos de operação
Indicador de status	LED amarelo, status de chaveamento, 4 x 90°	Indicação visual declarada; posições distribuídas a cada 90°.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; a saída informada é de chaveamento PNP.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados; saída PNP normalmente aberta; alimentação de 10...60 V DC. Verifique a atribuição dos contatos no datasheet antes da ligação.

Processo Não possui conexão de processo informada. Fixação mecânica por rosca M18 x 1, com montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada DC compatível com sinal PNP normalmente aberto e alimentação entre 10...60 V	✓	Corresponde à saída e à faixa de tensão declaradas para o sensor; confirme a pinagem no datasheet.
Entrada que requer saída NPN ou normalmente fechada	✗	A ficha identifica o IGM204 como PNP normalmente aberto.
Instalação com conector M12, codificação A, de 3 contatos e fixação M18 x 1 embutida	✓	As conexões elétrica e mecânica correspondem às especificações declaradas; compatibilidade de cabo e espaço deve ser conferida na instalação.
Aplicação cuja frequência necessária excede 200 Hz	✗	A frequência de comutação DC declarada é 200 Hz.
Aplicação fora da faixa de temperatura ambiente de -40...85 °C	✗	A condição estaria fora da faixa ambiente especificada.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGM204 para Aplicações Móveis, M18, PNP, normalmente aberto, alcance de 8 mm

Confirme que a montagem requer rosca M18 x 1, instalação embutida e espaço para o corpo de 70 mm.
Verifique no datasheet a distância de detecção requerida e considere os fatores de correção aplicáveis ao material do alvo.
Instale o sensor na posição de detecção prevista, respeitando a configuração embutida indicada.
Aperte as porcas de fixação sem exceder o torque máximo declarado de 50 Nm.
Conecte o M12 de codificação A e 3 contatos ao circuito DC compatível; use a pinagem do datasheet, sem presumir atribuições de pinos.
Energize dentro de 10...60 V DC e valide o chaveamento PNP normalmente aberto, observando o LED de status.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alimentação fora da faixa, ligação incompatível com saída PNP ou alvo além da distância de trabalho; material do alvo também pode alterar o alcance efetivo.	Meça a alimentação nos terminais, confira a ligação e a entrada PNP no esquema, aproxime o alvo e compare a distância com os dados do datasheet e o fator de correção do material.
A entrada do controlador permanece ativa ou inativa no estado esperado incorreto.	A lógica de saída normalmente aberta pode não corresponder à lógica esperada pelo circuito de entrada.	Confirme no esquema da máquina se a entrada espera PNP normalmente aberto e observe o estado do LED de chaveamento ao aproximar e afastar o alvo.
O sinal fica instável ou o ponto de comutação varia.	Distância de montagem próxima ao limite de trabalho, variação do alvo ou conexão elétrica inadequada.	Verifique a distância de trabalho, fixe o alvo e inspecione a conexão M12 e a alimentação durante a comutação.
O sensor não opera após uma conexão ou substituição.	Pinagem, tensão de alimentação ou tipo de saída não correspondentes ao circuito; a ficha declara proteções elétricas, mas não elimina a necessidade de ligação correta.	Desenergize o circuito e compare modelo, tensão, pinagem M12 e requisito PNP do controlador com o datasheet antes de religar.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IGM204 em português (Datasheet) Desenho em escala IFM IGM204 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGM204 e para que serve?

É um sensor indutivo para detecção sem contato de objetos metálicos. O fabricante o indica para aplicações móveis e difíceis; sua saída é PNP normalmente aberta.

Que tipo de saída, alimentação e conexão elétrica ele usa?

Usa saída PNP normalmente aberta, alimentação de 10...60 V DC e conexão M12 de codificação A com 3 contatos. Confirme a pinagem no datasheet antes da instalação.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação como material incluído. Não há outros acessórios listados nos dados fornecidos.

Ele serve para um controlador com entrada NPN?

Não, se a entrada exigir sinal NPN: o IGM204 é especificado como PNP. Verifique também a tensão e a lógica da entrada do controlador.

Posso usar este sensor se preciso de saída normalmente fechada?

A ficha especifica saída normalmente aberta, portanto esta versão não corresponde a uma exigência normalmente fechada. Se essa lógica for obrigatória, selecione uma configuração cuja ficha declare saída normalmente fechada.

O sensor não detecta o alvo; o que devo verificar antes de trocar?

Verifique alimentação, ligação PNP, distância do alvo e fator de correção do material. A distância de trabalho informada é de 0...6,48 mm, embora o alcance nominal seja 8 mm.

O LED acende, mas o controlador não recebe o sinal; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída PNP normalmente aberta e a entrada ou lógica do controlador. Confira o esquema elétrico, a pinagem M12 e o estado da entrada durante a comutação.

Como escolher entre este sensor e uma versão com outro alcance?

Escolha o IGM204 quando 8 mm de alcance nominal, montagem embutida M18 x 1 e saída PNP normalmente aberta atenderem à aplicação. Para outro alcance ou configuração, compare as fichas técnicas e confirme alimentação, montagem e saída requeridas.

Como instalar sem exceder o aperto permitido?

Fixe o sensor na montagem embutida M18 x 1 e não exceda o torque máximo declarado de 50 Nm. Use o desenho dimensional e o datasheet para conferir a instalação e a pinagem.

Há vídeo de instalação ou informação de garantia e procedência na ficha?

Não há vídeo nem informação de garantia na ficha técnica fornecida. Para orientações de instalação, consulte o datasheet oficial do IGM204.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; o IGM204 é identificado como sensor indutivo.

PNP

Tipo de saída de chaveamento especificado para o sensor; deve corresponder à entrada do circuito de controle.

Normalmente aberto

Configuração de saída declarada pelo fabricante para o estado de chaveamento do sensor.

Símbolo usado na ficha para a distância real de comutação, com tolerância indicada em relação ao valor nominal.

Montagem embutida

Forma de instalação especificada para o sensor roscado M18 x 1.
