Sensor Indutivo IFM IGM202 - M18 Alcance 8mm

Pré-visualizar: IGM202 IFM - Sensor Indutivo IFM Aplicações Móveis M18 8mm PNP/NPN 6m

IGM202 IFM - Sensor Indutivo IFM Aplicações Móveis M18 8mm PNP/NPN 6m

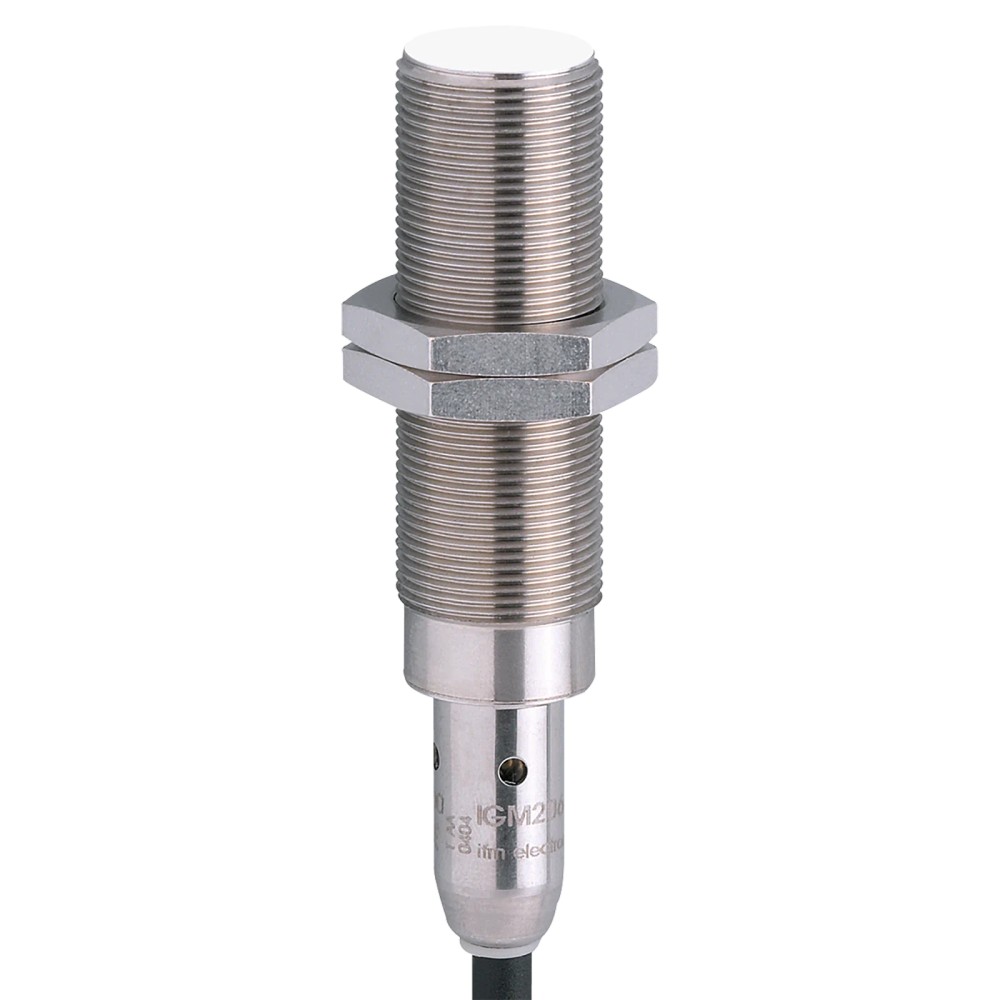

Imagem meramente ilustrativa

R$ 728,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGM202
EAN: 4021179101882
NCM do produto: 85365090

Destaques do Produto Rosca M18...mais

Fechar menu

Saiba mais sobre: "IGM202 IFM - Sensor Indutivo IFM Aplicações Móveis M18 8mm PNP/NPN 6m"

Destaques do Produto

Rosca

M18

Alcance

8 mm

Conexão

6m Cabo PUR

Saída

PNP/NPN

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGM202 - M18 8mm PNP/NPN 6m

O IGM202 é um sensor indutivo de alto desempenho, projetado para aplicações móveis em condições severas. Possui rosca M18, alcance de 8mm e é construído em aço inoxidável com proteção IP67/IP69K. Operando com 10-36V DC, este modelo oferece saída PNP/NPN e inclui um cabo PUR de 6 metros, garantindo confiabilidade em variações térmicas de -40 a 85 °C.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IGM202
Tensão	10-36 V DC
Grau de Proteção	IP67 / IP69K
Alcance	8 mm
Material	Aço Inoxidável
Saída	PNP/NPN
Temperatura	-40 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Equipamentos hidráulicos móveis e maquinário agrícola.
Instalações expostas a lavagem de alta pressão (IP69K).
Sistemas de automação com vibração severa.

⚠ Considere outro se precisa de:

Ambientes com temperatura ambiente superior a 85 °C.
Uso em sistemas de potência que exigem corrente superior a 100 mA.
Aplicações que exigem detecção de materiais não metálicos ou plásticos.

APLICAÇÕES E USO

Monitoramento de posição em máquinas de construção.
Detecção de fim de curso em cilindros hidráulicos móveis.
Ambientes externos com exposição a lavagem de alta pressão.
Aplicações agrícolas sujeitas a variações climáticas extremas.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGM202 - M18 8mm PNP/NPN 6m, verifique estes pontos:

Quando escolher o IGM202

Indicado para aplicações que exigem alta resistência ambiental (IP69K) e montagem embutida com rosca M18, especialmente em maquinário móvel.

Quando buscar outra opção

Se a aplicação exigir alcances superiores a 8mm ou conectores do tipo M12 em vez de cabo fixo de 6 metros, considere outros sensores da linha IFM de maior porte.

ESPECIFICAÇÕES TÉCNICAS

Faixa de Detecção
Alcance de detecção	8 mm	Distância nominal de detecção para metal
Método de montagem	Embutido	Possibilita instalação rente ao material

Dados Elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação aceitável
Frequência de comutação	200 Hz	Capacidade máxima de detecção por segundo
Saída de comutação	PNP/NPN	Tipo de sinal de saída

Condições Ambientais
Grau de proteção	IP 67; IP 69K	Resistência a líquidos e poeira
Temperatura ambiente	-40...85 °C	Limites operacionais térmicos
Resistência a choques	100 g	Norma EN 60068-2-27 Ea

Dados Mecânicos
Dimensões	M18 x 1 / L = 81 mm	Especificações geométricas
Material invólucro	Aço inoxidável	Resistência à corrosão
Conexão	6 m PUR-cabo	Cabo integrado para conexão

COMPATIBILIDADE

Comunicação

• Saída Digital (PNP/NPN)

Conexões

Elétrica 6 m PUR-cabo

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lavagem a alta pressão (IP69K)	✓	O sensor possui certificação IP69K, ideal para higienização pesada.
Aplicações de alta temperatura (>85°C)	✗	O limite operacional máximo do componente é de 85 °C.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGM202 - M18 8mm PNP/NPN 6m

Identifique o local de montagem respeitando o espaço para o cabo de 6 metros.
Verifique se o material de base permite a instalação embutida.
Posicione o sensor e utilize as porcas de fixação incluídas.
Aperte as porcas manualmente e aplique o torque final recomendado para o modelo M18.
Realize a conexão elétrica seguindo o diagrama de cores do manual.
Verifique o acendimento do LED amarelo ao aproximar um objeto metálico.

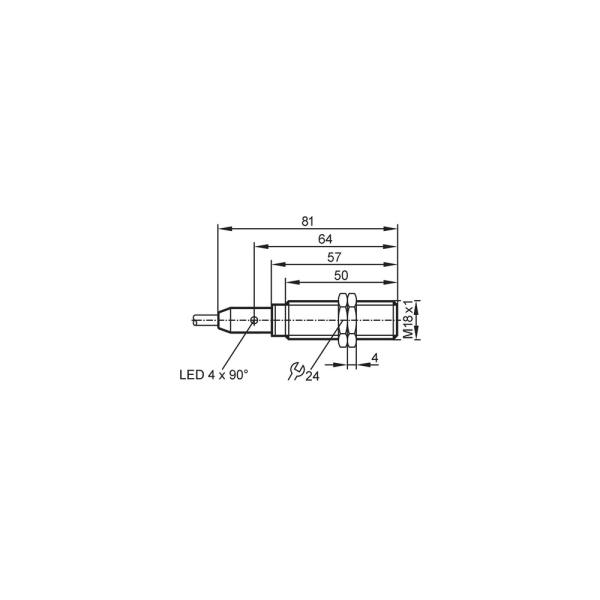

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor sem sinal de saída.	Tensão de alimentação fora da faixa de 10-36V DC ou erro de cabeamento.	Medir a tensão nos terminais de alimentação do sensor.
Detecção inconsistente ou falha de chaveamento.	Face ativa danificada ou acúmulo excessivo de material ferromagnético.	Limpar a face ativa e verificar se há danos mecânicos visíveis.
Sinal intermitente.	Cabo rompido ou danificado fisicamente devido à vibração ou tração.	Inspeção visual do cabo de 6 metros quanto a cortes ou vincos.
Saída não ativa ou comportamento térmico irregular.	Corrente de carga excedendo 100 mA.	Verificar o consumo da carga conectada em relação ao limite do sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IGM202 (Datasheet) Desenho em Escala M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IGM202 e qual sua função principal?

O IGM202 é um sensor indutivo de proximidade com rosca M18, desenvolvido para aplicações móveis e ambientes industriais agressivos, operando com detecção de 8mm e saída PNP/NPN configurável.

Quais acessórios acompanham o sensor na embalagem?

Sim, o produto acompanha duas porcas de fixação para garantir a instalação mecânica correta em suportes ou chapas metálicas.

Existem restrições de temperatura ou material para este sensor?

Este sensor não é adequado para ambientes onde a temperatura de operação exceda 85 °C ou para aplicações que exigem detecção de materiais não metálicos.

Posso usar este sensor para controle de motor?

Não, este modelo é um sensor de proximidade industrial e não deve ser utilizado como dispositivo de controle de velocidade ou de ignição direta para motores de combustão.

O sensor não está detectando o objeto, o que pode ser?

Se o LED amarelo não acender na presença de um alvo metálico, verifique primeiro a integridade do cabo de 6 metros e se a tensão de alimentação de 10...36 V DC está presente nos terminais.

Por que o sensor apresenta leituras instáveis?

O sintoma de detecção errática pode ser causado por acumulação de detritos na face ativa de LCP ou por vibrações excessivas excedendo a especificação de 20 g (10...3000 Hz).

Este item é vendido em kits ou unidade única?

Este produto é vendido como uma unidade individual pronta para instalação. Não se trata de um kit, portanto, substituições devem ser feitas substituindo a peça completa.

Este sensor é superior a um modelo padrão de automação para uso externo?

O IGM202 é otimizado para robustez mecânica (IP69K) em comparação a sensores indutivos padrão de escritório ou automação leve, sendo a escolha ideal para maquinário móvel.

Quais os cuidados básicos na instalação do cabo?

Ao instalar, certifique-se de não exceder o torque de aperto ao fixar as porcas e mantenha o cabo longe de fontes de calor ou arestas cortantes para evitar falhas no revestimento PUR.

Quem é o responsável pela garantia e suporte deste produto?

A peça é faturada e fornecida diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência técnica e suporte oficial do fabricante.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta objetos metálicos sem contato físico através de um campo eletromagnético (Ref.: IGM202).

IP69K

Grau de proteção contra entrada de poeira e alta pressão de água/vapor (Ref.: IP 67; IP 69K).

Montagem Embutida

Instalação onde a face ativa do sensor é nivelada com o material de suporte, permitindo o uso em superfícies metálicas (Ref.: Método de montagem).

PNP/NPN

Configuração da saída de comutação que determina a lógica de sinal elétrico enviada ao controlador (Ref.: Tipo de saída).

Histerese

Diferença entre o ponto de comutação de ativação e desativação, essencial para evitar oscilações na saída (Ref.: 1...20 % de Sr).
