Sensor Indutivo IFM IGM201 - M18 12mm PNP/NPN

Pré-visualizar: IGM201 IFM - Sensor Indutivo IFM Aplicações Móveis M18 12mm PNP/NPN

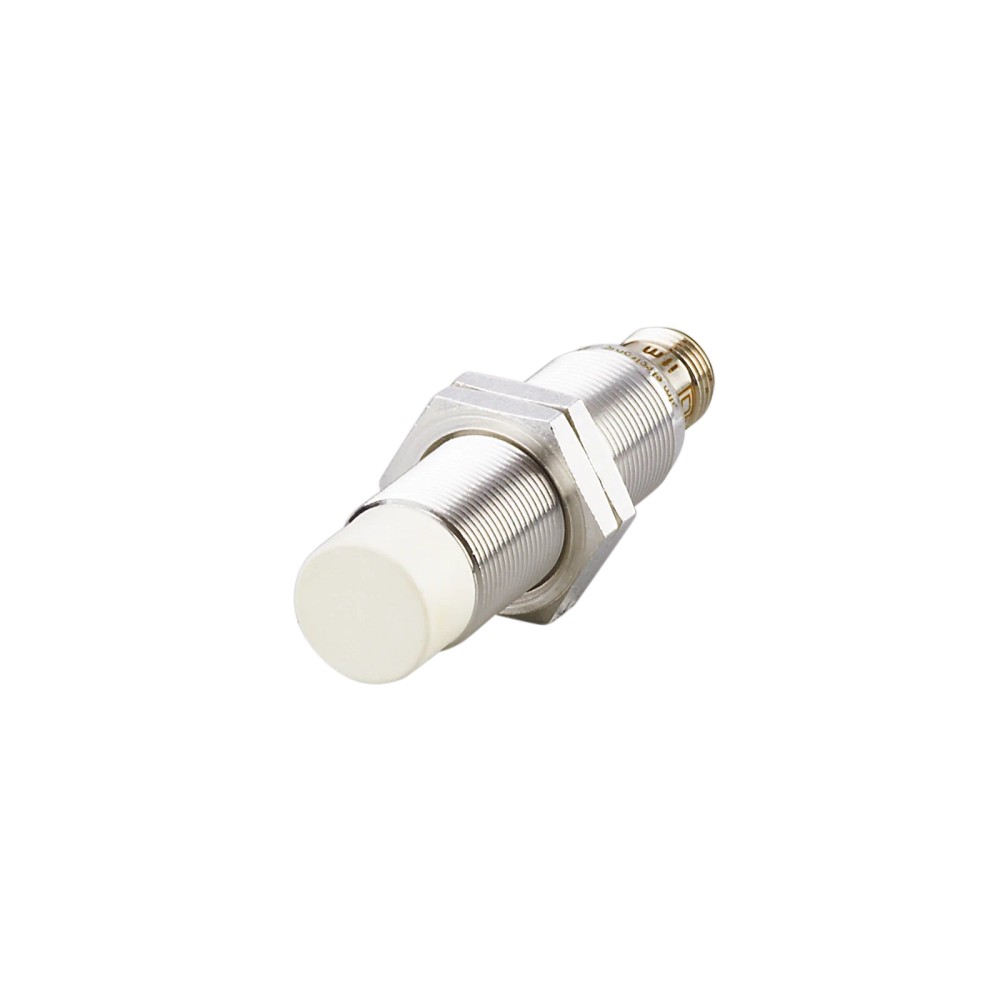

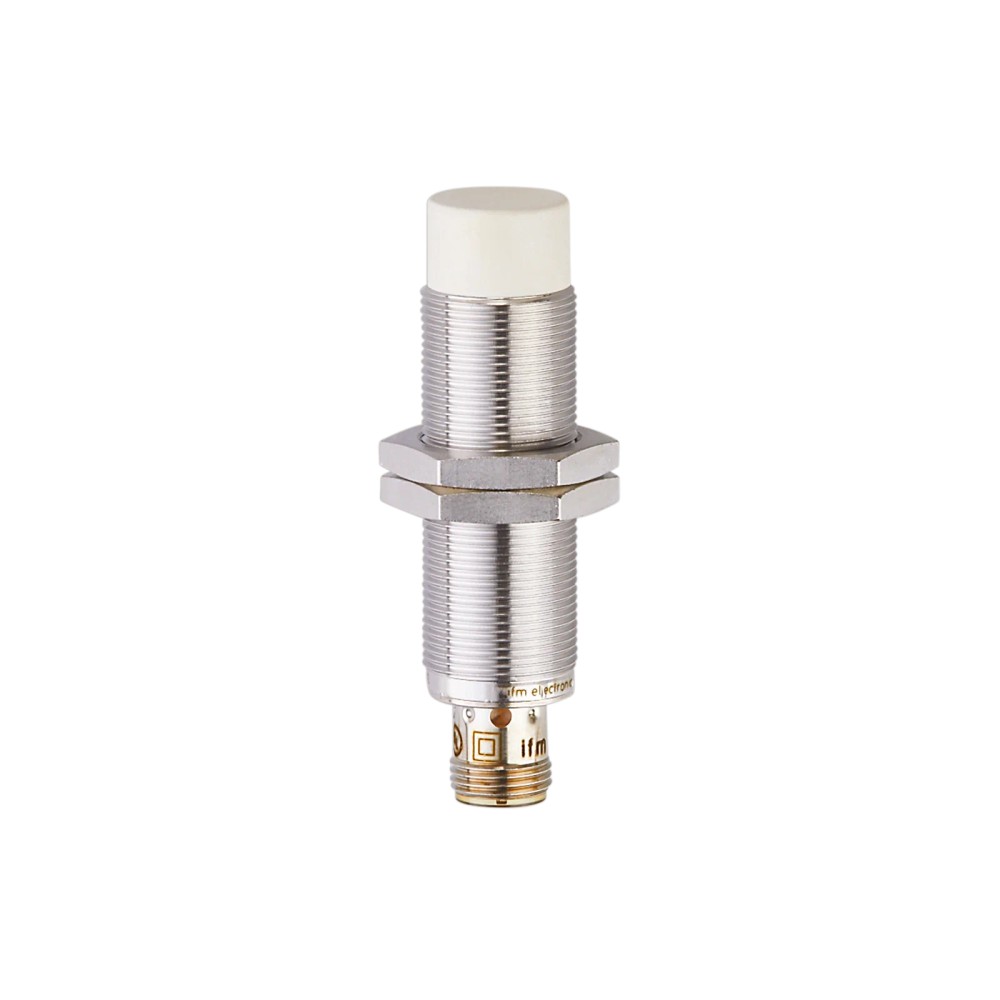

IGM201 IFM - Sensor Indutivo IFM Aplicações Móveis M18 12mm PNP/NPN

Imagem meramente ilustrativa

R$ 633,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGM201
EAN: 4021179101875
NCM do produto: 85365090

Destaques do Produto Alcance nominal 12...mais

Fechar menu

Saiba mais sobre: "IGM201 IFM - Sensor Indutivo IFM Aplicações Móveis M18 12mm PNP/NPN"

Destaques do Produto

Alcance nominal

12 mm, não embutido

Tipo de saída

PNP/NPN, normalmente aberta

Alimentação

10...36 V DC

Conexão

M12, codificação A

Ambiente

-40...85 °C; IP 67/IP 69K

Frequência de comutação

200 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGM201 M18, alcance de 12 mm, saída PNP/NPN

O IFM IGM201 é um sensor indutivo para detecção sem contato de objetos metálicos, destinado a aplicações móveis e condições de uso difíceis. Possui alcance de detecção de 12 mm em montagem não embutida e saída normalmente aberta PNP/NPN. Opera com alimentação de 10 a 36 V DC, conexão elétrica M12 e proteção IP 67/IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo	IGM201
Alcance de detecção	12 mm; montagem não embutida
Saída	PNP/NPN, normalmente aberta
Alimentação	10...36 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Frequência de comutação	200 Hz
Proteção	IP 67; IP 69K
Temperatura ambiente	-40...85 °C
Dimensões	M18 x 1; comprimento de 70 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações móveis e difíceis, respeitando alimentação de 10...36 V DC e temperatura ambiente de -40...85 °C.
Instalações que comportem rosca M18 x 1, comprimento de 70 mm e montagem não embutida, com distância de trabalho indicada de 0...9,72 mm.
Circuitos de controle que aceitem saída normalmente aberta PNP/NPN e frequência de comutação de até 200 Hz.

⚠ Considere outro se precisa de:

Não selecionar para detecção de materiais não metálicos como alvo por princípio indutivo; a ficha não declara detecção desses materiais.
Não usar em circuito cuja alimentação esteja fora de 10...36 V DC ou cuja frequência de comutação necessária exceda 200 Hz.
Não especificar como sensor embutido: o modelo é indicado como não embutido.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção indutiva em aplicações móveis e difíceis, respeitando os limites de operação declarados pelo fabricante.
Possibilidade inferida: detecção de presença ou posição de alvos metálicos em máquinas e equipamentos móveis; validar distância, material do alvo, montagem não embutida e circuito de entrada antes da aplicação.
A ficha não declara compatibilidade com alvos não metálicos nem um protocolo de comunicação; o sensor deve ser tratado como dispositivo de saída de comutação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGM201 M18, alcance de 12 mm, saída PNP/NPN, verifique estes pontos:

Escolha o IGM201

Quando a aplicação exigir sensor indutivo M18 x 1 não embutido, alcance nominal de 12 mm, saída normalmente aberta PNP/NPN, alimentação de 10...36 V DC e conexão M12.

Avalie outro sensor

Se a aplicação exigir montagem embutida, outra tecnologia de detecção, saída diferente ou frequência superior a 200 Hz, compare com um modelo cuja ficha declare esses requisitos. Verifique também espaço de montagem e compatibilidade elétrica do circuito.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto.
Modelo / SKU / part number	IGM201	Identificação do modelo.
GTIN	4021179101875	Identificador comercial.
Marca	IFM	Fabricante indicado no anúncio.
Aplicação declarada	Utilização em aplicações móveis e difíceis	Aplicação descrita na ficha.
Característica especial	Alcance aumentado; contatos banhados a ouro	Características informadas para o modelo.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação declarado.
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor informado na ficha.
Classe de proteção elétrica	II	Classe declarada.
Proteção contra inversão de polaridade	Sim	Proteção declarada.
Proteção contra sobrecarga	Sim	Proteção declarada.
Proteção contra curto-circuitos	Sim; por impulso	Versão da proteção indicada na ficha.

Saídas e comutação
Função de saída	Normalmente aberta	Estado de saída indicado para o sensor.
Função elétrica	PNP/NPN	Tipos de saída declarados.
Frequência de comutação DC	200 Hz	Frequência máxima especificada na ficha.
Corrente máxima constante da saída DC	100 mA	Limite de corrente de saída declarado.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado.
Corrente residual máxima	0,5 mA	Aplicável somente em operação com 2 fios.
Corrente de saída mínima	2 mA	Aplicável somente em operação com 2 fios.

Detecção e desvios
Alcance de detecção	12 mm; não embutido	Alcance nominal informado para montagem não embutida.
Distância real de comutação Sr	12 ± 10 % mm	Valor real de comutação especificado.
Distância de trabalho	0...9,72 mm	Faixa de trabalho indicada na ficha.
Histerese	1...20 % de Sr	Faixa relativa ao alcance real Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fatores de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Valores de fator de correção declarados para materiais de alvo.

Interfaces e conexão elétrica
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Interface de conexão declarada.
Quantidade de fios	2 fios; 3 fios	Configurações informadas no anúncio; consultar o datasheet para o esquema aplicável.
Protocolo de comunicação	Não especificado	A ficha declara saída de comutação, sem protocolo de comunicação.

Condições ambientais e EMC
Temperatura ambiente	-40...85 °C	Faixa de operação declarada.
Grau de proteção	IP 67; IP 69K	Graus de proteção indicados na ficha; seguir condições de instalação do fabricante.
Alteração rápida de temperatura	EN 60068-2-14; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condição de ensaio declarada.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos	Ensaio informado na ficha.
EN 55011	Classe B	Classificação declarada.
EN 61000-4-2 ESD	4 kV CD / 8 kV AD	Níveis de ensaio declarados.
EN 61000-4-4 Burst	2 kV	Nível de ensaio declarado.
EN 61000-4-5 Surge	0,5 kV, linha a linha	Nível de ensaio declarado.
EN 61000-4-6 AF com fio	10 V	Nível de ensaio declarado.
EN 61000-4-3 HF irradiado	10 V/m	Nível de ensaio declarado.
EMC área automotiva	ECE R10; e1; DIN ISO 11452-2 100 V/m; ISO 7637-2: 2004 / ISO 16750-2: 2012	Normas e referências listadas na ficha.
Certificado UL	Ta 0...40 °C; enclosure type Type 1; aprovação UL A051; arquivo UL E174191	Dados UL transcritos da ficha; observar a faixa Ta declarada para essa aprovação.

Dados mecânicos e materiais
Dimensões	M18 x 1; comprimento L = 70 mm	Dimensões mecânicas declaradas.
Tipo de montagem	Não embutido	Requisito de instalação indicado.
Invólucro	Forma construtiva de roscas	Descrição construtiva indicada na ficha.
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material declarado.
Face ativa	LCP branco	Material declarado.
Janela dos LEDs	PEI	Material declarado.
Porcas de fixação	Latão revestido com bronze branco	Material declarado.
Torque máximo de aperto	50 Nm	Limite máximo especificado para aperto.
Peso	52,5 g	Massa indicada no dataset do produto.

Indicadores
Display de status	LED amarelo, status de chaveamento, 4 x 90°	Indicação visual de estado descrita na ficha.

Dados de confiabilidade e conformidade
MTTF	1253 anos	Valor informado no dataset; não representa período de garantia ou vida útil garantida.
Material incluído	2 porcas de fixação	Acessórios declarados como incluídos.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; o produto fornece saída de comutação PNP/NPN.

Conexões

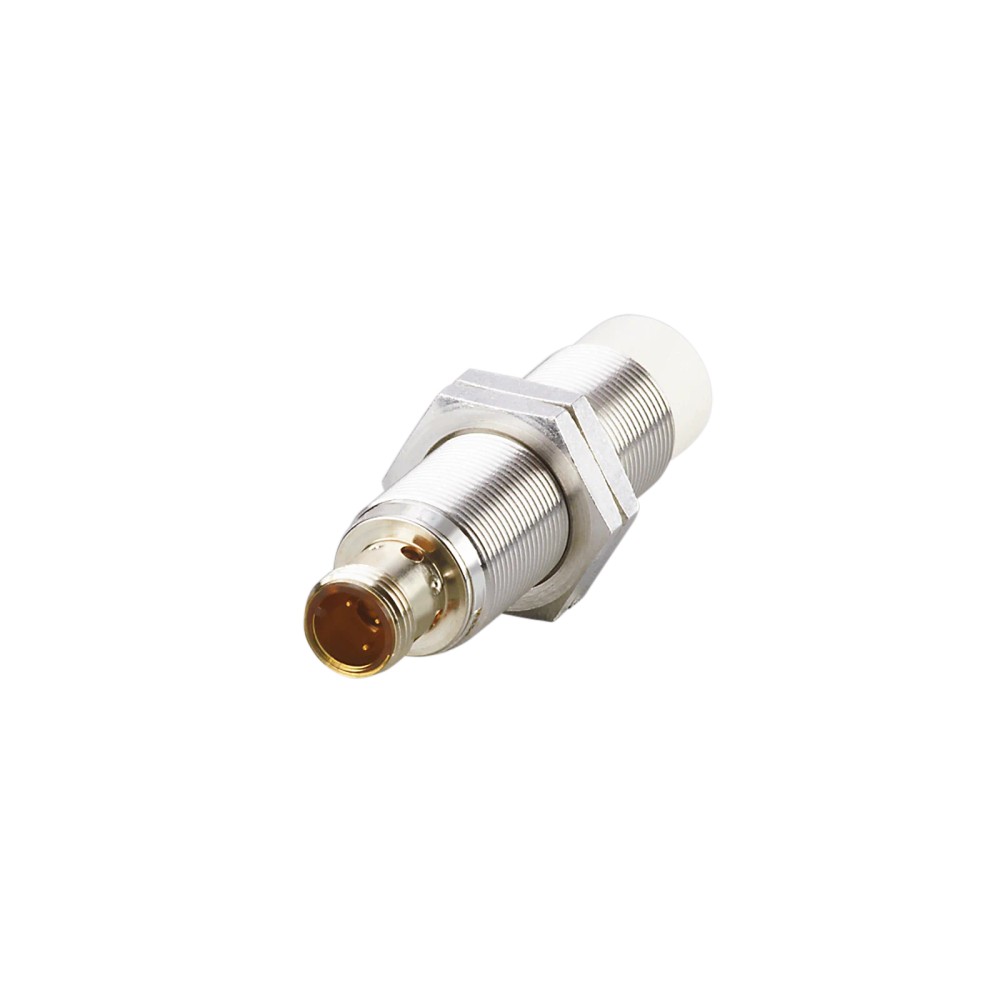

Elétrica Conexão elétrica 1 x M12, codificação A, 3 contatos dourados. Alimentação de 10...36 V DC; saída normalmente aberta PNP/NPN. Confirmar o esquema de ligação e a configuração de fios no datasheet antes de conectar. A ficha informa conexão de 2 ou 3 fios.

Processo Não possui conexão de processo fluida declarada. Fixação mecânica por rosca M18 x 1; montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor DC PNP ou NPN normalmente aberto, dentro dos limites elétricos declarados.	✓	A ficha especifica saída PNP/NPN normalmente aberta e alimentação de 10...36 V DC; validar o modo de ligação escolhido no datasheet.
Conector correspondente à conexão M12 codificação A e compatível com a configuração de contatos do sensor.	✓	A ficha declara conexão M12 codificação A com 3 contatos dourados; não especifica o gênero do conector do cabo.
Montagem em alojamento que exige sensor embutido.	✗	O IGM201 é especificado para montagem não embutida.
Alvo não metálico como objeto de detecção direta.	✗	O princípio indutivo é destinado à detecção de objetos metálicos; a ficha não declara detecção direta de alvos não metálicos.
Aplicação com necessidade de frequência de comutação superior a 200 Hz.	✗	A frequência de comutação DC especificada é 200 Hz.
Aplicação móvel ou difícil, dentro da faixa de temperatura e condições de proteção declaradas.	✓	A aplicação móvel e difícil é indicada na ficha; os limites ambientais declarados são -40...85 °C e IP 67/IP 69K.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGM201 M18, alcance de 12 mm, saída PNP/NPN

Confirme no datasheet que a tensão disponível está entre 10 e 36 V DC e que a entrada de controle aceita a saída PNP ou NPN selecionada.
Verifique o espaço disponível para o corpo M18 x 1, comprimento de 70 mm, e respeite a exigência de montagem não embutida.
Instale o sensor de forma que o alvo metálico passe dentro da distância de trabalho declarada; considere os fatores de correção por material indicados na ficha.
Fixe com as porcas fornecidas e não exceda o torque máximo de aperto de 50 Nm.
Conecte o M12 codificação A conforme o diagrama do fabricante; confira a configuração de 2 ou 3 fios e a pinagem no datasheet antes de energizar.
Energize dentro da faixa especificada e confira o LED amarelo de status de chaveamento durante a aproximação do alvo.

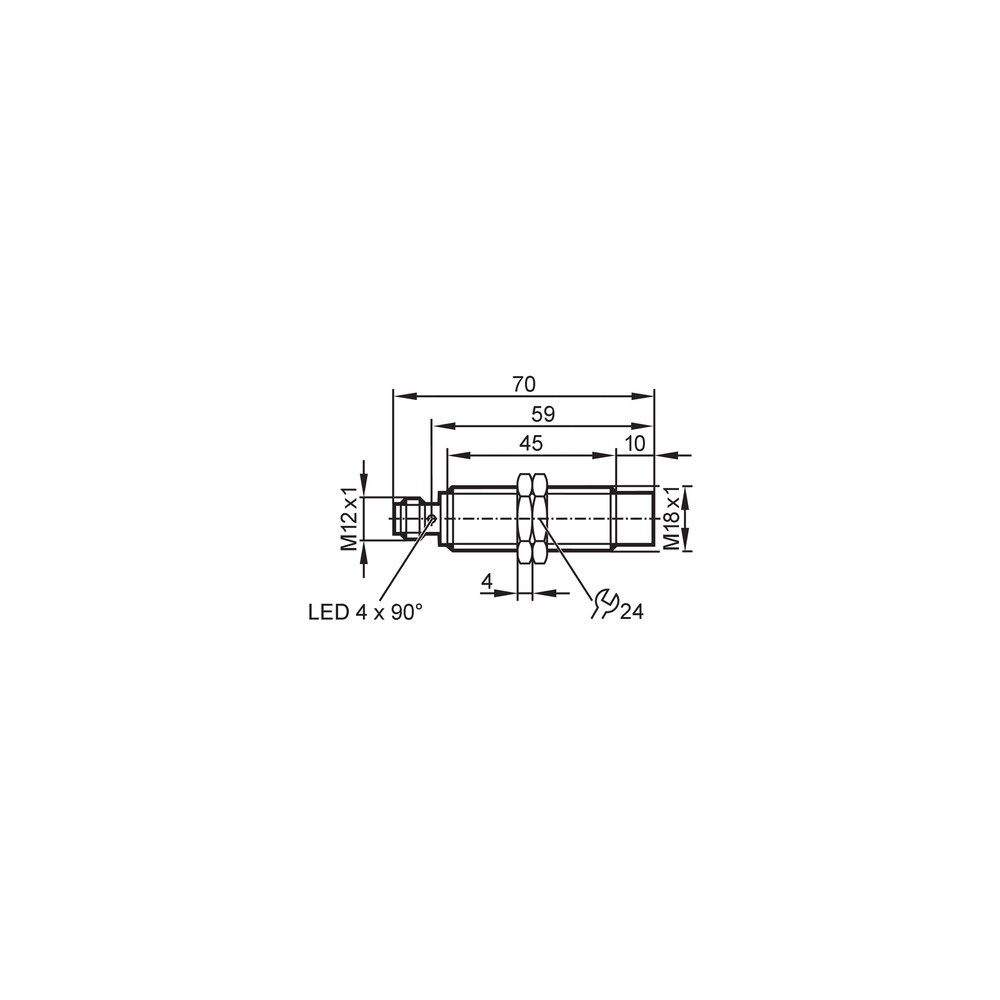

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora de 10...36 V DC, ligação inadequada para PNP/NPN ou alvo além da distância de trabalho.	Meça a tensão nos terminais, confira a configuração do circuito e a pinagem no datasheet; aproxime um alvo metálico dentro da distância de trabalho.
A entrada do controlador permanece acionada ou apresenta comutação inesperada.	Tipo de saída PNP/NPN incompatível com a entrada, ou ligação de 2 fios sem considerar corrente residual e corrente mínima especificadas.	Confirme o tipo de entrada e o esquema de ligação; em operação de 2 fios, compare as condições do circuito com corrente residual máxima de 0,5 mA e corrente mínima de saída de 2 mA.
A distância de detecção é menor do que a esperada.	Material do alvo com fator de correção inferior ao do aço, montagem não embutida inadequada ou distância superior à faixa de trabalho.	Identifique o material do alvo, aplique o fator de correção informado na ficha e confira o posicionamento em relação à distância de trabalho de 0...9,72 mm.
O estado do sensor varia após instalação ou durante operação.	Conexão M12 inadequada, aperto mecânico excessivo ou condição ambiental fora dos limites especificados.	Inspecione e reaperto a conexão conforme instruções do fabricante, confirme torque não superior a 50 Nm e verifique temperatura e condições de instalação.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM IGM201, PT-BR (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGM201 e para que serve?

É um sensor indutivo para detectar objetos metálicos sem contato. A ficha o destina a aplicações móveis e difíceis e especifica saída normalmente aberta PNP/NPN.

Qual é a alimentação e qual conector ele usa?

Opera com 10...36 V DC e utiliza conexão elétrica M12, codificação A, com 3 contatos dourados. Consulte o datasheet para confirmar a pinagem da configuração de fios usada.

O sensor detecta plástico, madeira ou outros alvos não metálicos?

A ficha não declara detecção direta de alvos não metálicos. O princípio indutivo é destinado à detecção de objetos metálicos.

Posso instalar o IGM201 embutido em uma superfície metálica?

Não é a montagem especificada para este modelo: a ficha o identifica como não embutido. Planeje a instalação conforme o desenho e as instruções do fabricante.

O LED acende, mas o controlador não recebe o sinal. O que verifico?

Confira se a entrada do controlador é compatível com a saída PNP ou NPN usada e verifique a pinagem do M12 no datasheet. Confirme também a alimentação dentro da faixa declarada.

O sensor não detecta o alvo na distância esperada; devo substituí-lo?

Antes de substituir, verifique a distância de trabalho, o alinhamento e o material do alvo. A ficha fornece fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.

O IGM201 é fornecido em kit ou há acessórios incluídos?

A ficha informa uma peça por embalagem e inclui 2 porcas de fixação. Não há indicação de cabo ou de outros acessórios incluídos.

Quando escolher este modelo em vez de outro sensor indutivo?

Escolha o IGM201 se os requisitos forem montagem não embutida M18 x 1, alcance nominal de 12 mm, saída PNP/NPN normalmente aberta e alimentação de 10...36 V DC. Se precisar de montagem embutida ou frequência acima de 200 Hz, compare com um modelo cuja ficha declare esses requisitos.

Que cuidado devo ter ao instalar e apertar o sensor?

Use o desenho dimensional para conferir espaço e montagem não embutida, e não ultrapasse o torque máximo de 50 Nm. Faça a ligação elétrica conforme o esquema do fabricante antes de energizar.

O sensor atende a aplicações com lavagem ou exposição a poeira e água?

A ficha declara graus de proteção IP 67 e IP 69K. A adequação depende das condições de instalação e uso descritas pelo fabricante; consulte o datasheet para os detalhes de aplicação.
