Sensor Indutivo ifm IGM200 M18

Pré-visualizar: IGM200 IFM - Sensor Indutivo ifm Aplicações Móveis M18 8mm PNP/NPN IP69K

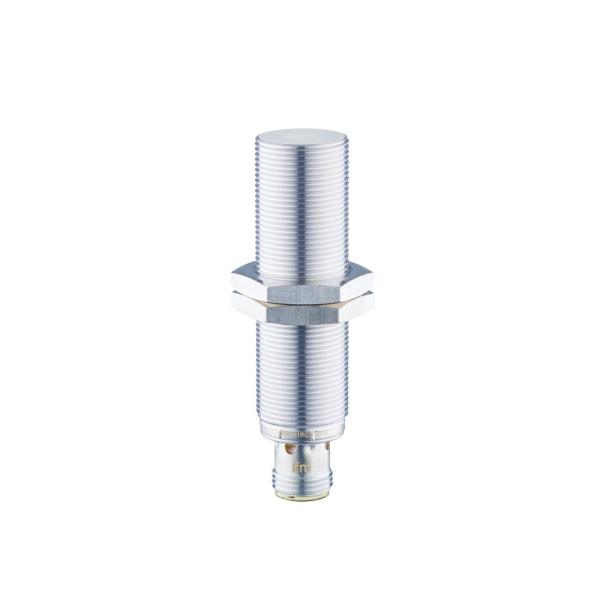

IGM200 IFM - Sensor Indutivo ifm Aplicações Móveis M18 8mm PNP/NPN IP69K

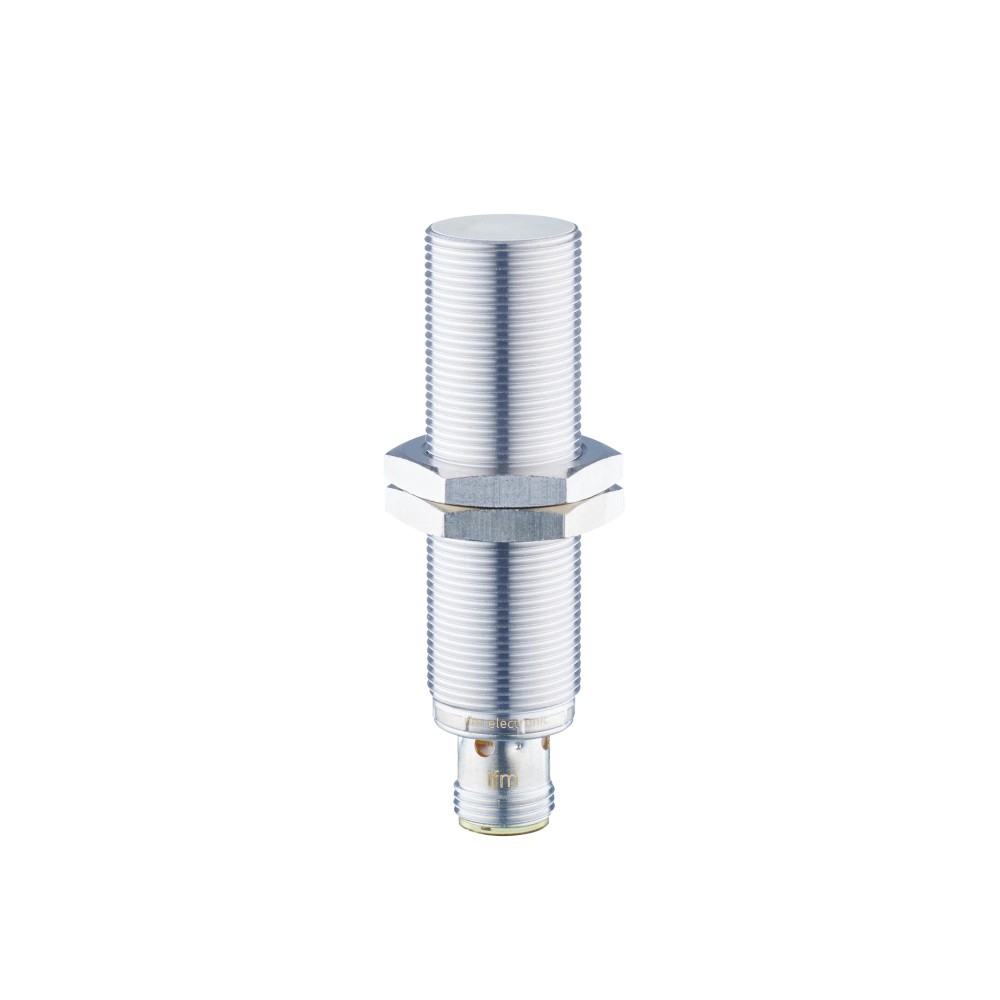

Imagem meramente ilustrativa

R$ 633,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGM200
EAN: 4021179101868
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm;...mais

Fechar menu

Saiba mais sobre: "IGM200 IFM - Sensor Indutivo ifm Aplicações Móveis M18 8mm PNP/NPN IP69K"

Destaques do Produto

Alcance nominal

8 mm; distância de trabalho indicada: 0…6,48 mm

Tipo de saída

Normalmente aberta, PNP/NPN

Alimentação

10…36 V DC

Montagem

Embutida, rosca M18 x 1

Conexão

M12, codificação A

Proteção e temperatura

IP67/IP69K; -40…85 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IGM200 M18, alcance de detecção de 8 mm, saída PNP/NPN, conexão M12, IP67/IP69K

O ifm IGM200 é um sensor indutivo para detecção de objetos metálicos em aplicações móveis e condições de uso difíceis. Possui montagem embutida M18, alcance nominal de 8 mm e saída normalmente aberta PNP/NPN. Opera em 10…36 V DC, com frequência de comutação de 200 Hz e proteção IP67/IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Montagem e rosca	Embutida; M18 x 1
Alcance de detecção	8 mm
Saída	Normalmente aberta; PNP/NPN
Alimentação	10…36 V DC
Conexão elétrica	1 x M12, codificação A; 3 contatos dourados
Grau de proteção	IP67; IP69K
Temperatura ambiente	-40…85 °C
Frequência de comutação	200 Hz
Dimensões e peso	M18 x 1; comprimento 70 mm; 62 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações móveis e difíceis, conforme aplicação indicada pelo fabricante.
Instalações que aceitem montagem embutida M18 x 1, alcance de 8 mm e alimentação DC entre 10 e 36 V.
Ambientes dentro da faixa de -40…85 °C que exijam os graus de proteção IP67/IP69K.

⚠ Considere outro se precisa de:

Não selecionar quando for necessário detectar materiais não metálicos: a ficha identifica o produto como sensor indutivo, sem especificar detecção desses materiais.
Não usar em alimentação fora de 10…36 V DC ou em ambiente fora de -40…85 °C.
Não selecionar quando a aplicação exigir frequência de comutação superior a 200 Hz ou distância de trabalho além de 6,48 mm.

APLICAÇÕES E USO

Declarada pelo fabricante: uso em aplicações móveis e difíceis; a faixa de temperatura especificada é -40…85 °C e o produto apresenta proteção IP67/IP69K.
Possibilidade de aplicação: detecção de peças metálicas em máquinas e equipamentos com montagem embutida M18; validar material, dimensões e distância do alvo considerando alcance nominal de 8 mm, distância de trabalho de 0…6,48 mm e fatores de correção por material.
Possibilidade de aplicação: integração a entradas de controle que aceitem saída PNP ou NPN e alimentação de 10…36 V DC; confirmar a configuração elétrica e o diagrama de ligação antes da instalação.
Limitação: a ficha não declara detecção de materiais não metálicos, protocolo de comunicação digital ou distância de trabalho superior a 6,48 mm.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IGM200 M18, alcance de detecção de 8 mm, saída PNP/NPN, conexão M12, IP67/IP69K, verifique estes pontos:

Escolha o IGM200 quando

A aplicação requerer sensor indutivo embutido M18, alcance nominal de 8 mm, saída normalmente aberta PNP/NPN e alimentação de 10…36 V DC. A ficha o destina a aplicações móveis e difíceis.

Procure uma especificação alternativa quando

A instalação exigir outra geometria ou rosca, alcance maior que a distância de trabalho indicada de 0…6,48 mm, frequência acima de 200 Hz, alimentação fora da faixa especificada ou temperatura ambiente fora de -40…85 °C. Confirme a necessidade elétrica da entrada do controlador antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto.
Aplicação indicada	Utilização em aplicações móveis e difíceis	Aplicação declarada na ficha do produto.
Marca e modelo	ifm IGM200	Identificação do fabricante e do modelo.
SKU / Part number	IGM200	Código de identificação do produto.
GTIN	4021179101868	Identificador comercial informado na ficha.
Autorização de tipo	e1	Autorização indicada nos dados técnicos.
NCM	8536.50.90	Classificação fiscal informada no cadastro.

Detecção e montagem
Princípio e tipo	Indutivo; alcance aumentado	Característica especial declarada pelo fabricante.
Alcance de detecção	8 mm	Valor nominal especificado.
Distância de trabalho	0…6,48 mm	Faixa de trabalho indicada na ficha.
Distância real de comutação (Sr)	8 ± 10 % mm	Valor e tolerância declarados para Sr.
Variação no ponto de comutação	-10…10 % de Sr	Variação indicada na ficha.
Histerese	1…20 % de Sr	Faixa de histerese declarada.
Montagem	Embutida	Tipo de instalação informado.
Designação da rosca	M18 x 1	Dimensão mecânica de montagem.
Dimensões	M18 x 1 / comprimento 70 mm	Dimensões informadas na ficha.
Torque máximo de aperto	50 Nm	Limite máximo especificado para aperto.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados por material do alvo; considerar na avaliação do alcance.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10…36 V DC	Faixa de alimentação declarada.
Consumo de corrente	< 10 mA	Valor especificado para o sensor.
Classe de proteção elétrica	II	Classe declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção especificada.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.

Saídas e conexão elétrica
Função elétrica / saída	PNP/NPN; normalmente aberta	Configuração de saída indicada.
Quantidade de fios	2 fios; 3 fios	Modos de ligação indicados no cadastro; verificar o diagrama do fabricante para a configuração aplicada.
Conexão elétrica	1 x M12, codificação A; 3 contatos dourados	Conector e contatos especificados.
Frequência de comutação DC	200 Hz	Frequência máxima especificada para comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite contínuo especificado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo declarado para a saída de comutação.
Corrente residual máxima	0,5 mA	Aplicável somente em operação com 2 fios.
Corrente mínima de saída	2 mA	Aplicável somente em operação com 2 fios.

Condições ambientais e proteção
Grau de proteção	IP67; IP69K	Graus declarados na ficha; seguir as condições de instalação do fabricante.
Temperatura ambiente	-40…85 °C	Faixa operacional especificada.
Variação rápida de temperatura	EN 60068-2-14; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições do ensaio declaradas.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Ensaio ambiental informado.
EMC automotiva	ECE R10; imunidade conforme DIN ISO 11452-2, 100 V/m; perturbações em redes de 24 V conforme ISO 7637-2:2004 (impulsos 1 a 4) ou ISO 16750-2:2012 (pico de energia)	Requisitos e métodos de compatibilidade eletromagnética listados na ficha.
EN 55011	Classe B	Classificação declarada para emissão.
EN 61000-4-2 ESD	4 kV CD / 8 kV AD	Níveis de ensaio indicados.
EN 61000-4-4 Burst	2 kV	Nível de ensaio indicado.
EN 61000-4-5 Surge	0,5 kV, rede line to line	Nível e condição do ensaio indicados.
EN 61000-4-6 AF com fio	10 V	Nível de ensaio indicado.
EN 61000-4-3 HF irradiado	10 V/m	Nível de ensaio indicado.
Certificado UL Ta	0…40 °C	Faixa Ta informada para a certificação UL; não substitui a faixa operacional geral.
Número do arquivo UL	E174191	Referência de arquivo UL informada.
Número de aprovação UL	A051	Referência de aprovação informada.

Materiais, indicadores e dados mecânicos
Invólucro	Aço inoxidável 1.4404 (316L)	Material do invólucro declarado.
Face ativa	LCP branco	Material da face ativa.
Janela dos LEDs	PEI	Material da janela dos indicadores.
Porcas de fixação	Latão revestido com bronze branco	Material indicado para as porcas.
Material incluído	2 porcas de fixação	Acessórios fornecidos conforme a ficha.
Peso	62 g	Massa informada nos dados do produto.
Indicador de estado	Status de chaveamento; 4 LEDs amarelos a cada 90°	Indicação visual declarada.
Contatos banhados a ouro	Sim	Característica especial declarada pelo fabricante.

Confiabilidade e limites adicionais
MTTF	1253 anos	Valor de MTTF informado no cadastro; não representa prazo de vida garantido.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Alteração rápida da temperatura	50 ciclos de ensaio conforme dados acima	Quantidade de ciclos declarada para o ensaio térmico.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; é um sensor com saída de chaveamento PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 3 contatos; saída normalmente aberta PNP/NPN. Alimentação de 10…36 V DC. A ficha informa operação com 2 ou 3 fios; confirme o esquema elétrico no datasheet antes de ligar, pois não foi fornecido pinout detalhado no contexto.

Processo Não possui conexão de processo fluida especificada. Montagem mecânica por rosca M18 x 1, instalação embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída de chaveamento PNP ou NPN e alimentação DC de 10…36 V	✓	A ficha especifica saída PNP/NPN e tensão de operação de 10…36 V DC; confirme a configuração da entrada e a ligação no datasheet.
Montagem embutida com rosca M18 x 1	✓	A ficha declara montagem embutida e rosca M18 x 1.
Detecção a distância superior à distância de trabalho de 0…6,48 mm	✗	A distância de trabalho indicada é 0…6,48 mm; não se deve dimensionar a aplicação acima desse valor.
Uso com protocolo IO-Link ou outro protocolo digital	✗	A ficha fornecida não declara protocolo de comunicação; informa saída de chaveamento PNP/NPN.
Operação em ambiente de -40…85 °C	✓	Essa é a faixa de temperatura ambiente especificada.
Alimentação acima de 36 V DC ou abaixo de 10 V DC	✗	A tensão de operação especificada é 10…36 V DC.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IGM200 M18, alcance de detecção de 8 mm, saída PNP/NPN, conexão M12, IP67/IP69K

Confirme que a montagem requerida é embutida e que a rosca disponível é M18 x 1.
Verifique a distância entre a face ativa e o alvo; considere a distância de trabalho de 0…6,48 mm e o fator de correção correspondente ao material.
Instale o sensor sem exceder o torque máximo de aperto de 50 Nm.
Confirme que a alimentação DC está dentro da faixa de 10…36 V e que a entrada do controlador é compatível com PNP ou NPN.
Conecte o M12 codificação A conforme o esquema elétrico do datasheet; não deduza a pinagem sem consultar o diagrama do fabricante.
Após energizar, observe o indicador amarelo de estado de chaveamento e valide a resposta do controlador durante a detecção do alvo.

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Distância de montagem acima da distância de trabalho ou redução do alcance efetivo pelo material do alvo.	Meça a distância entre face ativa e alvo; compare com 0…6,48 mm e aplique o fator de correção correspondente ao material.
A entrada do controlador permanece inativa mesmo com o sensor alimentado.	Incompatibilidade entre o tipo de saída PNP/NPN selecionado e a entrada, ou ligação incorreta.	Confira o tipo de entrada do controlador, a tensão de 10…36 V DC e o diagrama de ligação oficial; observe se o LED amarelo muda de estado.
Comutação instável ou resposta diferente da esperada em instalação com 2 fios.	Corrente residual máxima de 0,5 mA ou corrente mínima de saída de 2 mA não considerada no circuito.	Verifique a corrente de fuga e a carga da entrada; compare com os limites especificados para operação com 2 fios.
O sensor não responde à frequência de passagem do alvo.	A frequência de eventos requerida excede a frequência de comutação especificada de 200 Hz.	Meça a frequência real de acionamento e compare com o limite de 200 Hz.

DOCUMENTAÇÃO TÉCNICA

Datasheet do ifm IGM200 (PDF) (Datasheet) Desenho em escala do IGM200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm IGM200 e para que serve?

É um sensor indutivo para detectar objetos metálicos sem contato. A ficha indica uso em aplicações móveis e difíceis.

O IGM200 funciona com entrada PNP e NPN?

A ficha especifica saída PNP/NPN, normalmente aberta. Confirme a configuração e a ligação compatíveis com a entrada do controlador no datasheet.

O que acompanha o sensor?

A ficha informa duas porcas de fixação e uma peça por embalagem.

Posso usar este sensor para detectar plástico ou outros materiais não metálicos?

A ficha o identifica como sensor indutivo e não declara detecção de materiais não metálicos. Não considere essa aplicação validada sem confirmação do fabricante.

Ele pode ser alimentado com tensão AC ou acima de 36 V?

Não: a alimentação especificada é DC, de 10…36 V. A ficha não declara compatibilidade com alimentação AC.

O sensor está energizado, mas não detecta o alvo; o que verifico antes de trocar?

Verifique a distância do alvo, que deve respeitar a distância de trabalho de 0…6,48 mm, e o material, usando os fatores de correção da ficha. Confira também a indicação do LED amarelo.

A entrada do CLP não muda de estado; o sensor pode estar com defeito?

Antes de substituir, confirme a compatibilidade entre PNP/NPN e a entrada do controlador, a alimentação e a pinagem conforme o datasheet. A ficha também informa limites de corrente específicos para operação com 2 fios.

É melhor comprar o sensor avulso ou um kit?

A ficha lista uma peça por embalagem e duas porcas de fixação incluídas; não informa um kit com cabo ou conector separado. Verifique se a instalação já dispõe do cabeamento M12 necessário.

Quando devo escolher o IGM200 em vez de outro sensor indutivo?

Escolha-o quando forem necessários montagem embutida M18, alcance nominal de 8 mm e saída PNP/NPN, respeitando distância de trabalho, alimentação e frequência especificadas. Para requisitos diferentes, compare os limites técnicos com outra versão.

Como devo instalar e apertar o sensor?

Use a montagem embutida M18 x 1 e não exceda o torque máximo de 50 Nm. Consulte o desenho e o diagrama do datasheet para dimensões e conexão elétrica.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; nesta ficha, o alcance de detecção nominal é 8 mm (Ref.: Alcance de detecção).

PNP/NPN

Configurações de saída de chaveamento para ligação a uma entrada de controle compatível (Ref.: Função elétrica).

Montagem embutida

Instalação em que o sensor é montado embutido conforme a geometria prevista para a versão (Ref.: Montagem).

Sr (distância real de comutação)

Parâmetro de distância de comutação informado pelo fabricante, com valor de 8 ± 10 % mm neste modelo (Ref.: Distância real de comutação (Sr)).

IP69K

Grau de proteção declarado para o invólucro; a ficha lista IP67 e IP69K (Ref.: Grau de proteção).
