R$ 633,60
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: IGM200
- EAN: 4021179101868
- NCM do produto: 85365090
Destaques do Produto
Alcance de detecção
8...mais
Saiba mais sobre: "IGM200 IFM - Sensor Indutivo ifm Aplicações Móveis M18 8mm PNP/NPN"
Destaques do Produto
Alcance de detecção
8 mm
Tipo de saída
PNP/NPN, normalmente aberta
Alimentação
10...36 V DC
Conexão elétrica
M12, codificação A, 3 contatos
Montagem
Embutida, rosca M18 x 1
Ambiente
IP 67/IP 69K; -40...85 °C
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

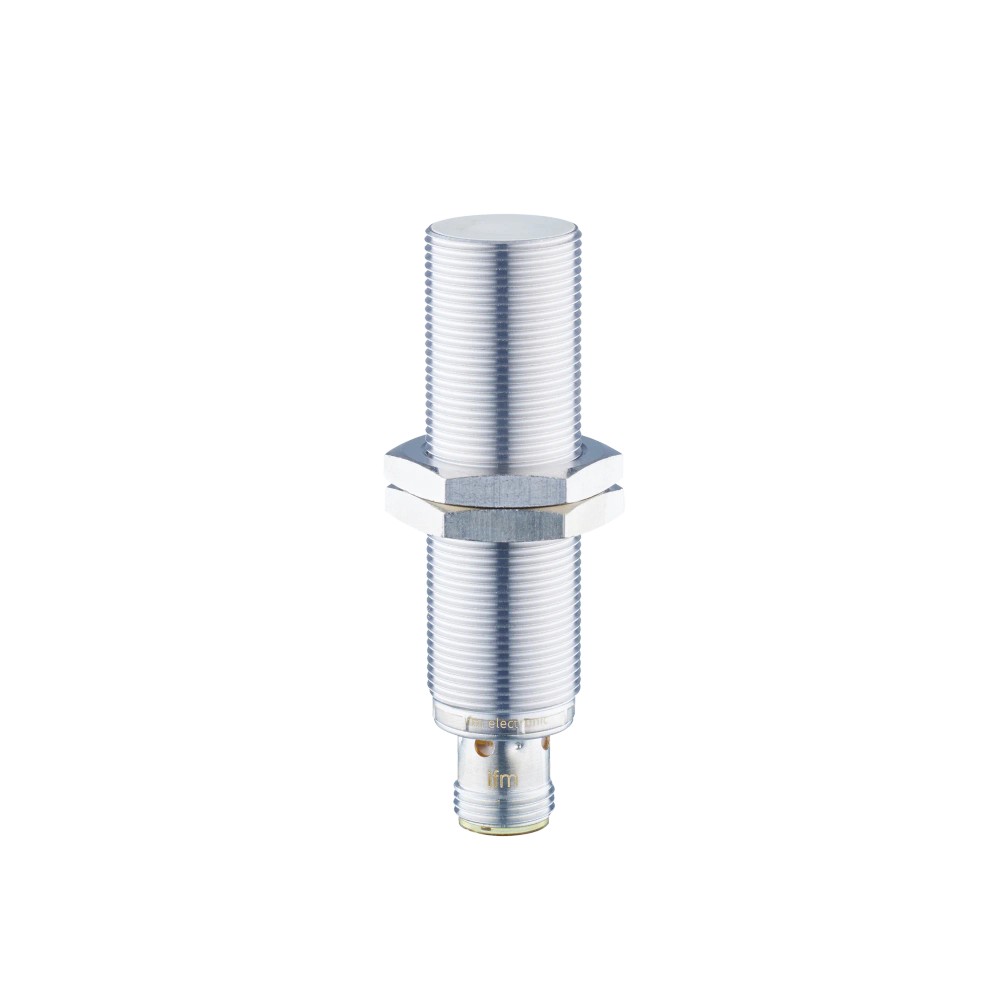

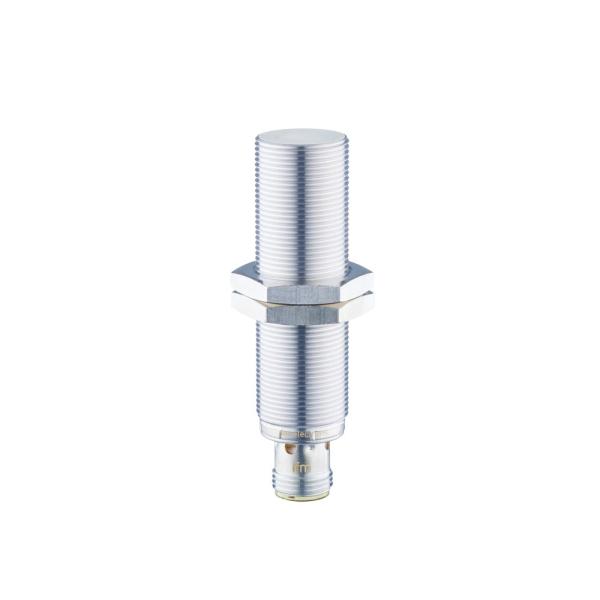

Sobre o Sensor indutivo IFM IGM200, M18 x 1, alcance de detecção de 8 mm, saída PNP/NPN
O IFM IGM200 é um sensor indutivo para detectar objetos metálicos sem contato, indicado pelo fabricante para aplicações móveis e difíceis. Tem montagem embutida, alcance nominal de 8 mm e saída normalmente aberta configurável como PNP/NPN. Opera com alimentação de 10 a 36 V DC e possui conexão elétrica M12.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | IGM200 |
| Tipo | Sensor indutivo |
| Rosca e comprimento | M18 x 1; comprimento de 70 mm |
| Alcance nominal | 8 mm; montagem embutida |
| Saída | Normalmente aberta; PNP/NPN |
| Alimentação | 10...36 V DC |
| Conexão elétrica | 1 x M12, codificação A, 3 contatos dourados |
| Proteção do invólucro | IP 67; IP 69K |
| Temperatura ambiente | -40...85 °C |
| Frequência de comutação | 200 Hz |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Detecção indutiva de objetos metálicos em aplicações móveis e difíceis, conforme aplicação indicada pelo fabricante.
- Instalações que aceitem sensor roscado M18 x 1, montagem embutida, alcance de 8 mm e alimentação DC de 10...36 V.
- Sistemas de controle compatíveis com saída normalmente aberta PNP ou NPN e conexão M12 de 3 contatos.
⚠ Considere outro se precisa de:
- Não selecione se a aplicação exigir alcance superior a 8 mm ou frequência de comutação superior a 200 Hz; esses requisitos excedem os valores informados para o modelo.
- Não conecte a alimentação fora da faixa de 10...36 V DC.
- Não presuma compatibilidade com uma entrada de controle sem verificar se ela aceita a configuração PNP/NPN e o modo normalmente aberto do sensor.
APLICAÇÕES E USO
- Aplicação declarada pelo fabricante: detecção indutiva em aplicações móveis e difíceis; considerar a faixa ambiente especificada de -40...85 °C e os graus de proteção informados IP 67/IP 69K.
- Possibilidade de uso inferida: detectar a presença de alvos metálicos em uma máquina ou equipamento móvel, desde que o alvo, o alcance efetivo, a frequência de operação e a interface de controle sejam compatíveis. O fator de correção varia conforme o material; validar a distância real na aplicação.
- Limitação de seleção: o alcance nominal é 8 mm, mas a distância de trabalho especificada é 0...6,48 mm. Confirmar as condições de montagem, o material do alvo e o ponto de comutação no datasheet.
COMO ESCOLHER
Antes de comprar o Sensor indutivo IFM IGM200, M18 x 1, alcance de detecção de 8 mm, saída PNP/NPN, verifique estes pontos:
Escolha o IGM200 quando
A instalação requer detecção indutiva, montagem embutida M18 x 1, alcance nominal de 8 mm, saída normalmente aberta PNP/NPN e alimentação de 10...36 V DC. A ficha indica uso em aplicações móveis e difíceis.
Avalie outro modelo quando
A especificação da máquina exigir alcance maior que 8 mm, comutação acima de 200 Hz, alimentação fora de 10...36 V DC ou uma configuração de saída diferente. Compare também o tipo de montagem e a interface elétrica com os requisitos do sistema.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | Sensor indutivo | Categoria funcional informada pelo fabricante. |
| Modelo | IGM200 | Identificação do produto. |
| Aplicação | Utilização em aplicações móveis e difíceis | Aplicação declarada na ficha. |
| Alcance aumentado | Sim | Característica especial declarada pelo fabricante. |
| Característica especial | Contatos banhados a ouro; alcance aumentado | Características declaradas para este modelo. |
| Autorização de tipo | e1 | Identificação de autorização indicada na ficha. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 10...36 V DC | Faixa de alimentação especificada. |
| Tipo de corrente | DC | Tipo de alimentação. |
| Consumo de corrente | < 10 mA | Valor informado na ficha. |
| Classe de proteção | II | Classificação de proteção elétrica indicada pelo fabricante. |
| Proteção contra inversão de polaridade | Sim | Proteção declarada. |
| EN 55011 | Classe B | Classificação de emissão indicada na ficha. |
| EMC área automotiva | Emissão e resistência à interferência: ECE R10; imunidade conforme DIN ISO 11452-2 100 V/m; perturbações em redes de 24 V conforme ISO 7637-2: 2004 (impulsos 1 a 4) ou ISO 16750-2: 2012 (pico de energia) | Condições e referências de compatibilidade eletromagnética declaradas. |
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | Níveis declarados para descarga eletrostática; CD significa contato e AD, ar. |
| EN 61000-4-4 Burst | 2 kV | Nível declarado para ensaio Burst. |
| EN 61000-4-5 Surge | 0,5 kV, rede line to line | Nível declarado para ensaio Surge entre linhas. |
| EN 61000-4-6 AF com fio | 10 V | Nível declarado para ensaio de imunidade conduzida. |
| EN 61000-4-3 HF irradiado | 10 V/m | Nível declarado para ensaio de imunidade a campo eletromagnético irradiado. |
| Saída e comutação | ||
|---|---|---|
| Função elétrica | PNP/NPN | Tipos de saída informados para o sensor. |
| Saída | Normalmente aberta | Estado de saída indicado na ficha. |
| Frequência de comutação DC | 200 Hz | Frequência máxima especificada para comutação DC. |
| Intensidade de corrente máxima constante da saída de comutação DC | 100 mA | Limite de corrente constante especificado para a saída. |
| Queda de tensão máxima da saída de comutação DC | 2,5 V | Valor máximo declarado para a saída. |
| Corrente residual máxima | 0,5 mA, somente em operação com 2 fios | Condição específica indicada para operação a 2 fios. |
| Corrente de saída mínima | 2 mA, somente em operação com 2 fios | Condição específica indicada para operação a 2 fios. |
| Proteção contra curto-circuitos | Sim; por impulso | Proteção declarada e modo de atuação informado. |
| Proteção contra sobrecarga | Sim | Proteção declarada. |
| Detecção e desvios | ||
|---|---|---|
| Alcance de detecção | 8 mm | Alcance nominal indicado pelo fabricante. |
| Distância real de comutação (Sr) | 8 ± 10% mm | Valor real de comutação e tolerância informados. |
| Distância de trabalho | 0...6,48 mm | Faixa de trabalho especificada na ficha. |
| Histerese | 1...20% de Sr | Faixa percentual referida à distância real de comutação. |
| Variação no ponto de comutação | -10...10% de Sr | Variação especificada em relação a Sr. |
| Fator de correção | Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3 | Fatores indicados conforme o material do alvo; influenciam o alcance efetivo. |
| Conexões e montagem | ||
|---|---|---|
| Conexão elétrica | 1 x M12; codificação A; 3 contatos dourados | Interface elétrica especificada. |
| Conexão | M12 | Tipo de conexão indicado nos dados do anúncio. |
| Número de fios | 2 fios; 3 fios | Modos de ligação indicados nos dados do anúncio; observar as condições elétricas correspondentes. |
| Designação da rosca | M18 x 1 | Rosca do invólucro. |
| Montagem | Embutido | Tipo de instalação especificado. |
| Máximo torque de aperto | 50 Nm | Limite de aperto declarado para a fixação. |
| Material incluído | 2 porcas de fixação | Acessórios incluídos informados na ficha. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente | -40...85 °C | Faixa de temperatura ambiente especificada. |
| Proteção IP | IP 67; IP 69K | Graus de proteção declarados para o invólucro; seguir as condições de instalação do fabricante. |
| Alteração rápida da temperatura | EN 60068-2-14 Na: TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos | Condição de ensaio de variação rápida de temperatura informada. |
| Teste de névoa salina | EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes | Ensaio ambiental declarado na ficha. |
| Certificado UL Ta | 0...40 °C | Faixa Ta associada à informação UL indicada; consultar a documentação para condições de certificação. |
| Número do arquivo UL | E174191 | Referência de arquivo UL informada. |
| Número de aprovação UL | A051 | Referência de aprovação UL informada. |
| Dados mecânicos e materiais | ||
|---|---|---|

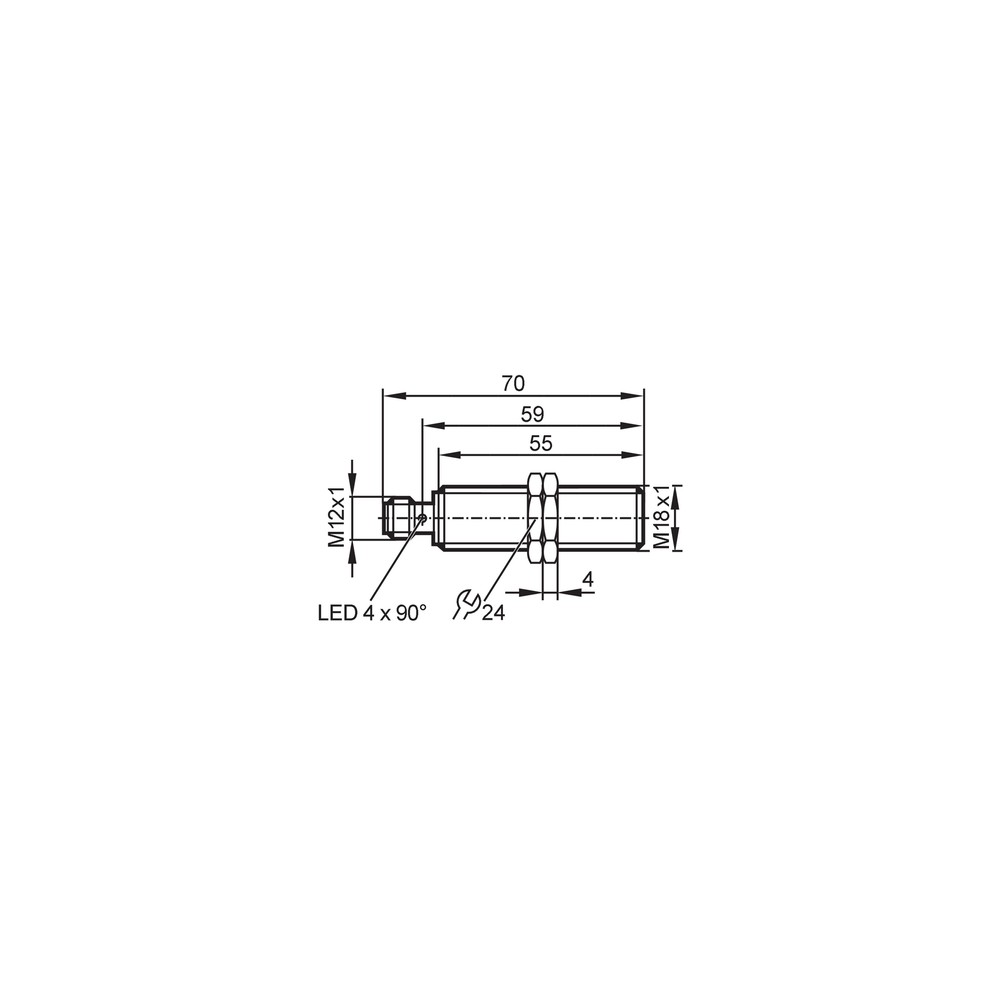

| Dimensões | M18 x 1 / L = 70 mm | Dimensão do invólucro informada. |
| Invólucro | Forma construtiva de roscas | Descrição construtiva indicada. |
| Materiais | Invólucro: 1.4404 (aço inoxidável/316L); face ativa: LCP branco; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco | Materiais especificados para os componentes indicados. |
| Peso | 62 g | Massa informada na ficha técnica. |
| Unidades por embalagem | 1 peça | Quantidade por embalagem indicada. |
| GTIN | 4021179101868 | Identificador comercial do produto. |
| Part number / SKU | IGM200 | Código de identificação do modelo. |
| NCM | 8536.50.90 | Classificação fiscal informada na ficha. |
| MTTF | 1253 anos | Valor informado pelo fabricante; não representa garantia de vida útil em uma aplicação específica. |
| Displays e elementos de operação | ||
|---|---|---|
| Indicador de status de chaveamento | LED amarelo, 4 x 90° | Indicação visual do estado de comutação, visível em quatro orientações de 90°. |
COMPATIBILIDADE
Comunicação
• Não há protocolo de comunicação digital especificado; o dispositivo fornece saída de comutação PNP/NPN.
Conexões
Elétrica
Conexão elétrica 1 x M12, codificação A, 3 contatos dourados. Alimentação de 10...36 V DC. Saída normalmente aberta PNP/NPN; confirmar a pinagem no datasheet antes da ligação. O fabricante informa operação com 2 ou 3 fios, conforme configuração.
Processo
Invólucro roscado M18 x 1 para montagem embutida; alcance de detecção nominal de 8 mm. Não é uma conexão de processo para fluido.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada de controle DC que aceite sinal de comutação PNP normalmente aberto, com alimentação dentro de 10...36 V DC | ✓ | A ficha especifica saída normalmente aberta PNP/NPN e alimentação de 10...36 V DC; verificar a configuração elétrica e pinagem no datasheet. |
| Entrada de controle DC que aceite sinal de comutação NPN normalmente aberto, com alimentação dentro de 10...36 V DC | ✓ | A ficha especifica saída PNP/NPN normalmente aberta; confirmar compatibilidade da entrada e ligação conforme o esquema do fabricante. |
| Montagem embutida em alojamento compatível com rosca M18 x 1 | ✓ | A ficha especifica rosca M18 x 1 e tipo de montagem embutido; o espaço e a fixação devem respeitar o desenho dimensional. |
| Aplicação que exige distância de detecção acima de 8 mm | ✗ | O alcance nominal informado é 8 mm; a distância real de comutação indicada é 8 ± 10% mm. |
| Alimentação fora da faixa de 10...36 V DC | ✗ | A tensão de operação especificada é 10...36 V DC. |
| Aplicação que requer protocolo digital de comunicação | ✗ | A ficha informa saída de comutação PNP/NPN e não especifica protocolo digital. |
INSTALAÇÃO
Como instalar o Sensor indutivo IFM IGM200, M18 x 1, alcance de detecção de 8 mm, saída PNP/NPN
- Confirme que o modelo recebido é IGM200 e que a rosca M18 x 1, o comprimento e o espaço de montagem correspondem ao desenho dimensional.
- Verifique que a aplicação requer montagem embutida e que o alvo metálico será detectado dentro da distância de trabalho especificada.
- Instale o sensor sem exceder o torque máximo de aperto de 50 Nm; use as porcas de fixação incluídas.
- Confira a alimentação DC e mantenha-a dentro de 10...36 V DC antes de energizar.
- Conecte o M12 de codificação A conforme a pinagem e o esquema do datasheet, selecionando a interface PNP ou NPN compatível com a entrada de controle.
- Após a ligação, energize o circuito e valide o estado de comutação e o LED indicador com o alvo na posição de operação.
ACESSÓRIOS
- 2 porcas de fixação
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sensor não comuta quando o alvo se aproxima. | Alimentação ausente ou fora da faixa, ligação incorreta ou alvo além da distância de trabalho. | Meça a alimentação nos terminais, confira a ligação e aproxime um alvo metálico dentro da distância de trabalho indicada no datasheet. |
| A entrada do controle não reconhece a saída do sensor. | Incompatibilidade entre a configuração PNP/NPN do sensor e o tipo de entrada, ou ligação incorreta dos fios. | Confirme o tipo de entrada do controlador, a configuração da saída e a pinagem no datasheet; verifique a tensão do sinal durante a comutação. |
| A distância de detecção observada é menor que a esperada. | Material do alvo, distância de trabalho ou montagem podem reduzir o alcance efetivo; a ficha fornece fatores de correção por material. | Identifique o material do alvo e aplique o fator de correção informado; meça a distância de comutação na instalação e compare com os dados do fabricante. |
| A saída permanece ativa ou apresenta comutação instável. | Alvo mantido dentro da zona de detecção, movimento próximo ao ponto de comutação, ligação inadequada ou carga incompatível com os limites de saída. | Observe a posição do alvo, confira alimentação e ligação e compare a carga com os limites de corrente e queda de tensão do datasheet. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o IGM200 e para que tipo de aplicação serve?
É um sensor indutivo de proximidade para detecção de objetos metálicos sem contato. O fabricante o indica para aplicações móveis e difíceis.
Que saída e conexão elétrica ele usa?
A saída é normalmente aberta PNP/NPN e a conexão é M12, codificação A, com 3 contatos dourados. Confirme a pinagem e o modo de ligação no datasheet.
O sensor acompanha as porcas de fixação?
Sim. A ficha informa que estão incluídas 2 porcas de fixação.
Este modelo serve se eu preciso detectar a mais de 8 mm?
Não é a opção indicada quando o requisito ultrapassa o alcance nominal de 8 mm. Considere também que a distância de trabalho especificada é de 0...6,48 mm.
Posso usar o IGM200 com alimentação AC?
A ficha especifica alimentação DC de 10...36 V; não há indicação de alimentação AC. Não use AC sem uma especificação explícita do fabricante.
O sensor não detecta o alvo; o que devo verificar antes de trocar?
Verifique primeiro a alimentação, a pinagem, a distância entre o alvo e a face ativa e o material do alvo. A ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.
A entrada do CLP não lê o sensor; qual pode ser a causa?
Uma causa possível é incompatibilidade entre a saída PNP/NPN selecionada e o tipo de entrada do controlador. Confira a configuração, a ligação e o nível de sinal conforme o datasheet.
Como escolher entre o IGM200 e um sensor com outro alcance?
Escolha o IGM200 quando a montagem embutida M18 x 1 e o alcance nominal de 8 mm atenderem à aplicação. Se o requisito de alcance ou frequência exceder os valores especificados, compare com outro modelo usando a ficha técnica correspondente.
Que cuidado devo ter na instalação mecânica?
Use montagem embutida compatível com a rosca M18 x 1 e não exceda o torque máximo especificado de 50 Nm. Consulte o desenho dimensional para confirmar o espaço de instalação.
Como confirmar a ligação correta do conector M12?
Consulte o esquema de ligação no datasheet do fabricante antes de energizar. A ficha identifica conector M12 codificação A com 3 contatos, mas a pinagem deve ser conferida no documento.
GLOSSÁRIO TÉCNICO
Sensor indutivo
Sensor de proximidade que detecta objetos por princípio indutivo, sem contato mecânico com o alvo.
Montagem embutida
Forma de instalação indicada para o sensor em relação ao plano de montagem; deve seguir as condições dimensionais do fabricante.
Sr — distância real de comutação
Distância de comutação real indicada na ficha, usada como referência para características relacionadas ao ponto de chaveamento.
Histerese
Diferença entre os pontos de comutação e descomutação, expressa na ficha como percentual de Sr.
PNP/NPN
Configurações de saída de comutação que determinam como o sensor sinaliza à entrada do controle; a compatibilidade depende do tipo de entrada e da ligação.
