Sensor Indutivo IGC260 IFM - M18 Totalmente Metálico

Pré-visualizar: IGC260 IFM - Sensor Indutivo Metálico Automação Industrial M18 IO-Link PNP/NPN

IGC260 IFM - Sensor Indutivo Metálico Automação Industrial M18 IO-Link PNP/NPN

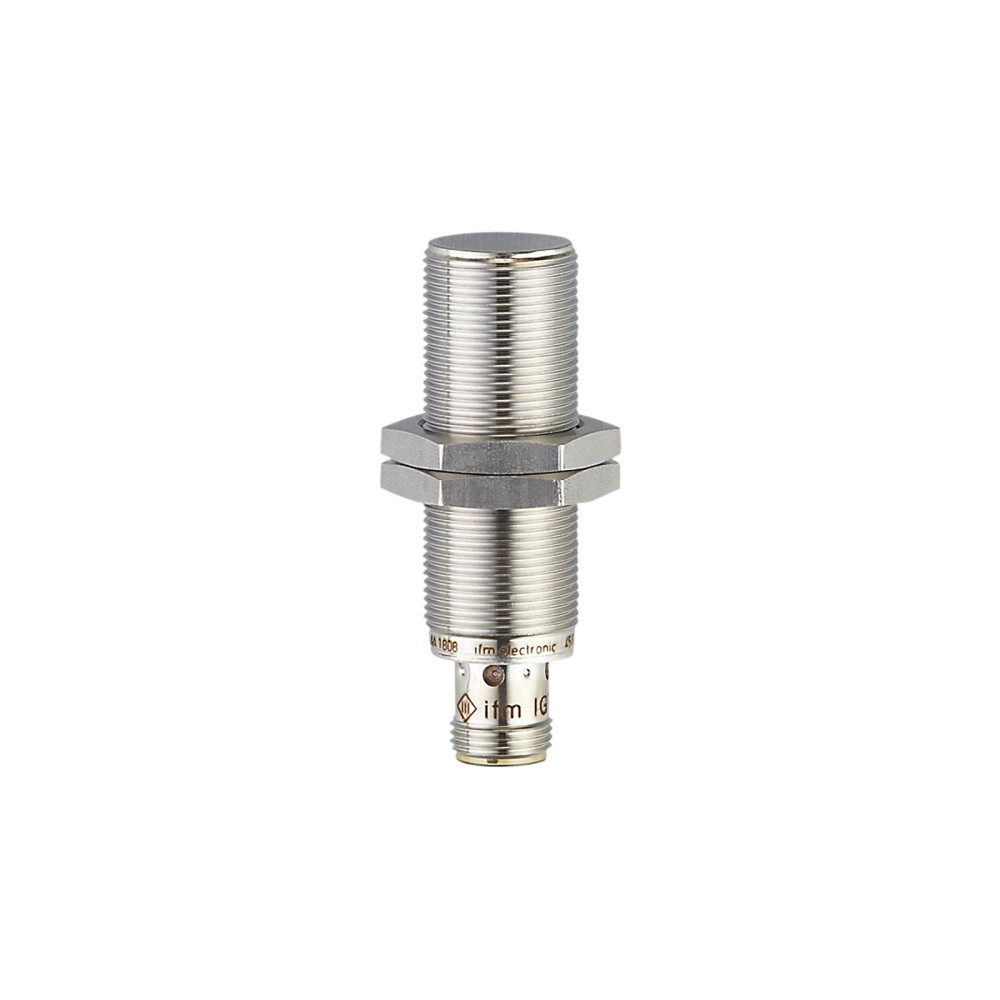

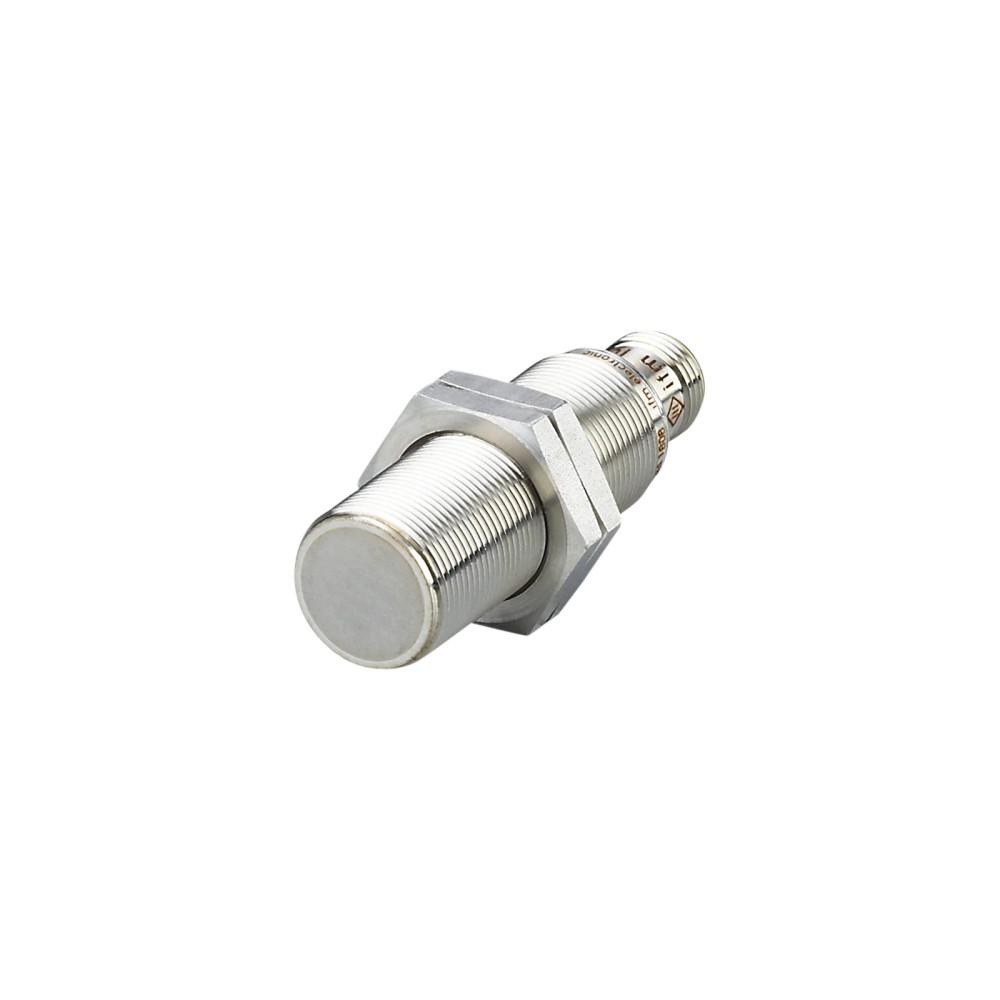

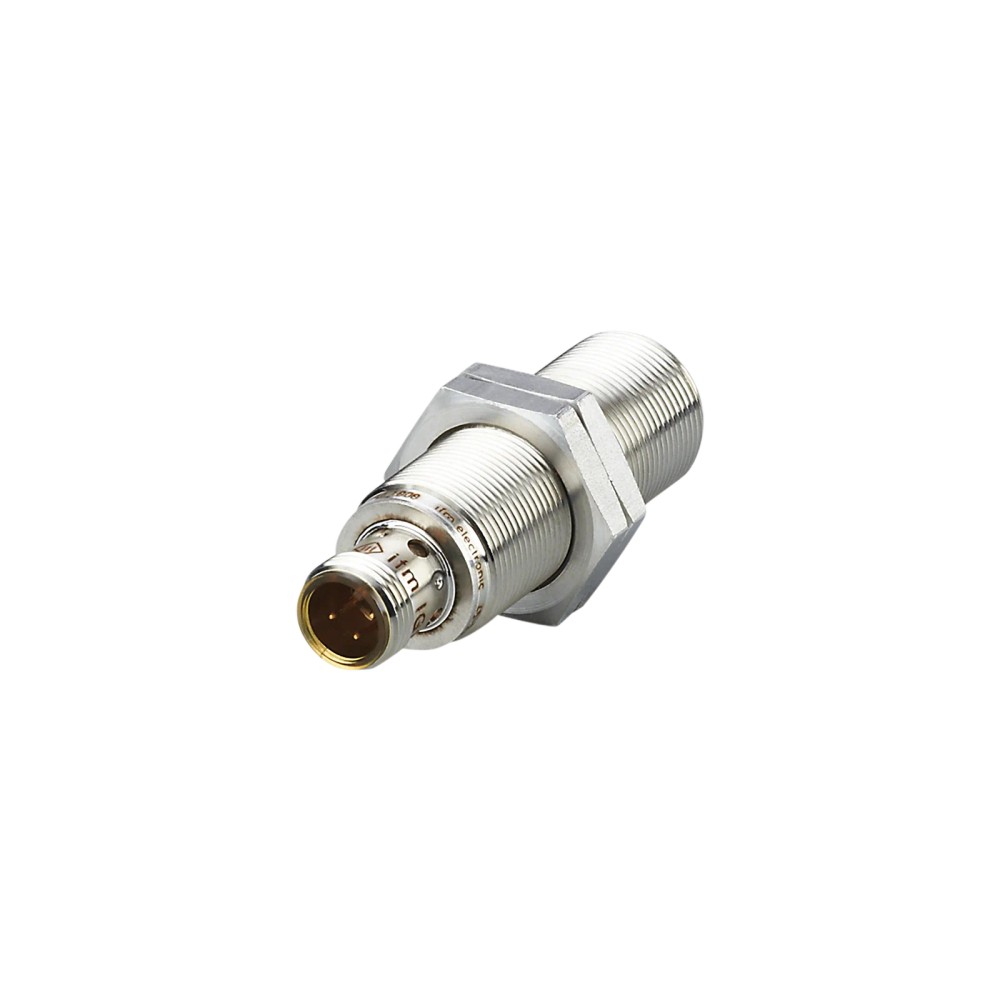

Imagem meramente ilustrativa

R$ 866,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGC260
EAN: 4021179316798
NCM do produto: 85365090

Destaques do Produto Rosca M18...mais

Fechar menu

Saiba mais sobre: "IGC260 IFM - Sensor Indutivo Metálico Automação Industrial M18 IO-Link PNP/NPN"

Destaques do Produto

Rosca

M18

Tipo

Totalmente metálico

Comunicação

IO-Link

Saída

PNP/NPN

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo Metálico IFM IGC260 M18 IO-Link PNP/NPN

O IGC260 é um sensor indutivo de alta robustez com carcaça totalmente metálica em aço inox 316L, projetado para automação industrial. Compatível com IO-Link e operando em DC, ele oferece uma detecção confiável de objetos metálicos com frequência de 100 Hz. Possui vedação IP69K e resistência a pressões de até 100 bar, sendo ideal para ambientes com presença de fluidos industriais.

PRINCIPAIS ESPECIFICAÇÕES

Design	M18 x 1
Material	Aço Inox 316L
Proteção	IP69K
Interface	IO-Link 1.1
Saída	PNP/NPN
Temp. Operação	-40 a 85 °C
Pressão Máx.	100 bar
Frequência	100 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes com presença constante de óleos refrigerantes e lubrificantes
Máquinas-ferramenta e linhas de montagem automotiva
Aplicações que exigem resistência à alta pressão na face ativa (até 100 bar)

⚠ Considere outro se precisa de:

Montagem não embutida em superfícies que exijam distâncias de comutação maiores que as nominais para M18
Aplicações em atmosferas explosivas sem proteção externa adequada
Uso para detecção de materiais não metálicos ou plásticos

APLICAÇÕES E USO

Detecção de presença em máquinas-ferramenta
Ambientes com constante exposição a lubrificantes e refrigerantes
Automação de processos que exigem alta resistência mecânica e estanqueidade

COMO ESCOLHER

Antes de comprar o Sensor Indutivo Metálico IFM IGC260 M18 IO-Link PNP/NPN, verifique estes pontos:

Quando utilizar o IGC260

Utilize quando o ambiente exigir resistência a pressões de até 100 bar na face ativa, alta proteção contra umidade/líquidos (IP69K) e necessidade de diagnósticos avançados via IO-Link.

Quando buscar outra alternativa

Opte por modelos diferentes se você precisa de detecção de objetos não metálicos, montagem não embutida para maiores distâncias ou se a aplicação não justifica o custo de uma carcaça totalmente metálica.

ESPECIFICAÇÕES TÉCNICAS

Dados Gerais
Tipo de produto	Sensor indutivo totalmente metálico	Classificação técnica
Material da carcaça	Aço inoxidável 1.4404 (316L)	Resistência a corrosão

Dados Elétricos
Tensão de operação	10...30 DC V	Range operacional
Consumo de corrente	15 mA	Eficiência energética
Tipo de saída	PNP/NPN (parametrizável)	Flexibilidade de conexão

Dados Mecânicos
Designação da rosca	M18 x 1	Geometria
Tipo de montagem	Embutido	Restrição de instalação
Resistência à pressão	100 bar	Capacidade na face ativa

Condições Ambientais
Temperatura ambiente	-40...85 °C	Limites operacionais
Grau de proteção	IP 65; IP 66; IP 67; IP 68; IP 69K	Vedação

Interfaces e Desempenho
Interface	IO-Link (Rev 1.1)	Comunicação
Frequência de comutação	100 Hz	Velocidade de resposta

COMPATIBILIDADE

Comunicação

• IO-Link (COM2)

• SIO Mode

Conexões

Elétrica 1 x M12; codificação: A; Contatos: 3

Processo M18 x 1 (roscado)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de alta pressão (até 100 bar)	✓	A face ativa é projetada especificamente para resistir a essa pressão
Ambiente com névoa de óleo	✓	O grau de proteção IP69K garante vedação contra penetração de líquidos
Detecção de objetos não metálicos	✗	Sensor indutivo opera apenas por indução em metais

INSTALAÇÃO

Como instalar o Sensor Indutivo Metálico IFM IGC260 M18 IO-Link PNP/NPN

Limpar a rosca e a superfície de montagem antes da instalação
Posicionar o sensor no furo roscado M18
Ajustar a posição do sensor de forma embutida
Apertar as porcas de fixação, respeitando o torque máximo de 50 Nm
Conectar o conector M12 A-coded
Configurar parâmetros via software IO-Link, se necessário

ACESSÓRIOS

Porcas de fixação (2)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal de comutação	Falha na parametrização ou wiring	Verificar a tensão de alimentação e configurar a saída via IO-Link
Detecção intermitente ou inexistente	Dano por impacto na face ativa	Inspeção visual da superfície ativa em busca de deformações
Sensor não responde ou pisca LED	Sobrecarga elétrica ou curto-circuito	Medir corrente de saída e verificar curtos na linha do M12
Comutação falsa ou permanente	Acúmulo excessivo de resíduos ferrosos	Limpar a superfície do sensor de limalhas ou resíduos metálicos

DOCUMENTAÇÃO TÉCNICA

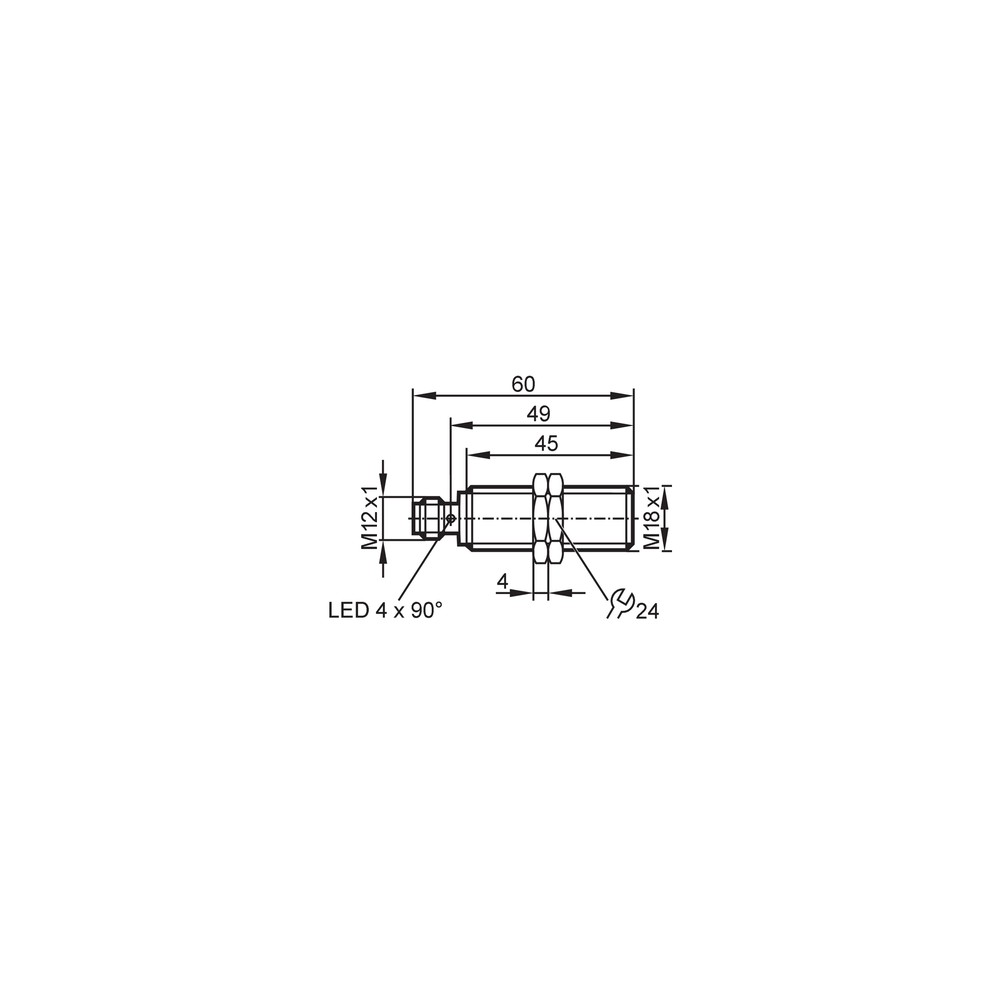

Datasheet Técnico IGC260 (Datasheet) Desenho em Escala M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IGC260?

O IGC260 é um sensor indutivo totalmente metálico com interface IO-Link, desenvolvido para detecção de posição em ambientes industriais robustos como máquinas-ferramenta.

O que acompanha o sensor na embalagem?

O produto acompanha duas porcas de fixação metálicas para montagem no invólucro M18.

O sensor detecta qualquer tipo de material?

Este modelo não é indicado para aplicações que necessitem de detecção de objetos não metálicos, pois opera baseando-se em campos eletromagnéticos.

Posso instalar este sensor em áreas com risco de explosão?

Não deve ser utilizado em zonas classificadas com risco de explosão, pois não possui certificações ATEX na especificação técnica fornecida.

O sensor está energizado, mas não comuta. O que pode ser?

Se não houver sinal de saída, verifique primeiramente a tensão de alimentação (10-30V DC) e a integridade do cabo M12.

Como diagnosticar falha de detecção?

Se o sensor apresentar falha na comutação após impacto mecânico, verifique se há deformação física na face ativa (superfície de sensoriamento).

Qual a diferença de usar este modelo via IO-Link versus o modo SIO padrão?

Escolha a versão IO-Link se você precisa de monitoramento de status, parametrização remota ou diagnósticos avançados; a versão padrão é adequada apenas para sinal de chaveamento simples.

Por que optar por um sensor totalmente metálico?

Este sensor totalmente metálico é superior em ambientes com impacto e alta pressão (até 100 bar), enquanto sensores indutivos comuns com face plástica são mais suscetíveis a desgaste por abrasão ou produtos químicos.

Existe um limite de torque para a instalação?

A montagem deve ser feita de forma embutida em rosca M18, garantindo que o torque não exceda 50 Nm para evitar danos à rosca.

Qual a origem do produto?

A procedência deste sensor é da IFM Electronic, uma fabricante global de componentes para automação industrial, sendo fornecido diretamente através da Melhor Indústria.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial bidirecional (Ref.: IEC 61131-9) que permite a troca de dados entre sensor e master.

Face Ativa

Superfície do sensor onde o campo eletromagnético é gerado para detecção. (Ref.: Resistência à pressão 100 bar).

Montagem Embutida

Tipo de instalação onde o sensor pode ser montado nivelado com o material circundante sem interferir no campo de detecção. (Ref.: Tipo de montagem embutido).

Grau de Proteção IP69K

Classificação que indica proteção total contra poeira e alta resistência a jatos de água de alta pressão e temperatura. (Ref.: IP 69K).

1.4404 (Aço Inox 316L)

Tipo de aço inoxidável austenítico com alta resistência à corrosão, utilizado na construção da carcaça do sensor. (Ref.: Materiais).
