Sensor Indutivo IFM IGC250 - Totalmente Metálico

Pré-visualizar: IGC250 IFM - Sensor Indutivo IFM Detecção de Metais M18 PNP NC 4.5mm

IGC250 IFM - Sensor Indutivo IFM Detecção de Metais M18 PNP NC 4.5mm

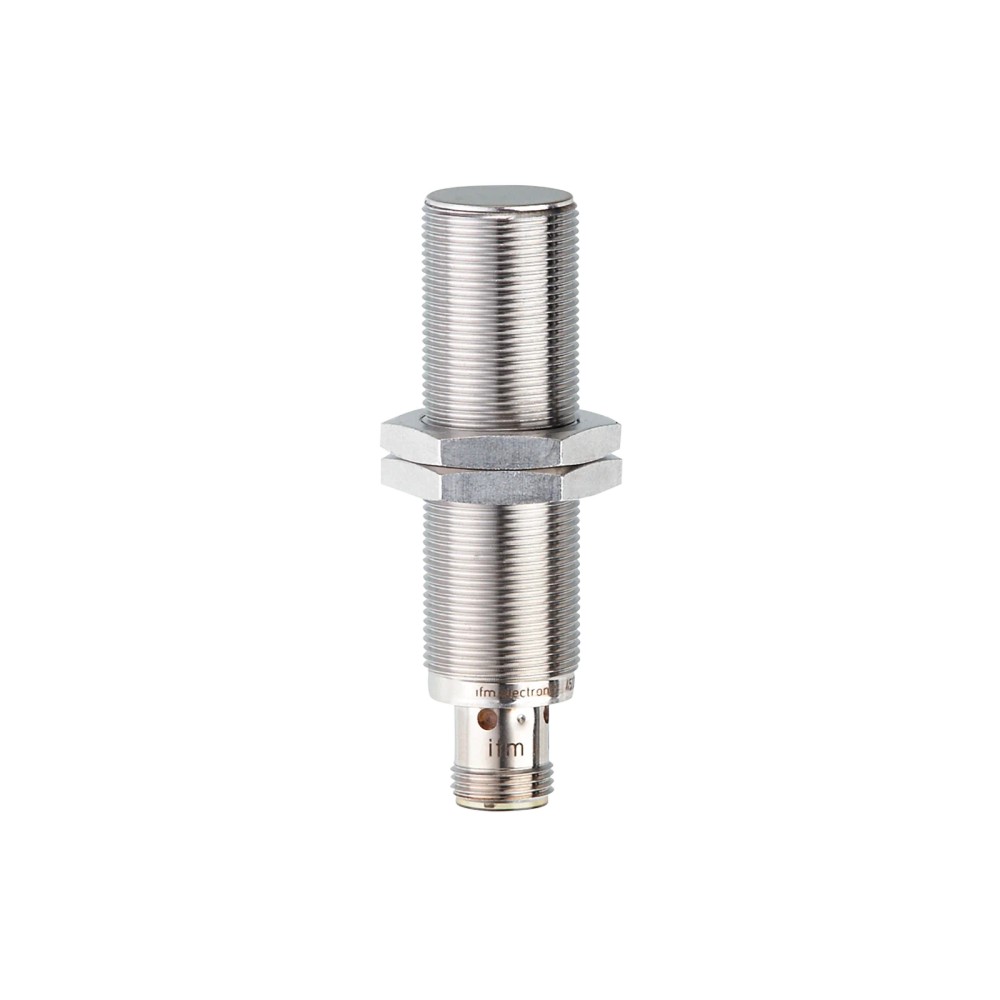

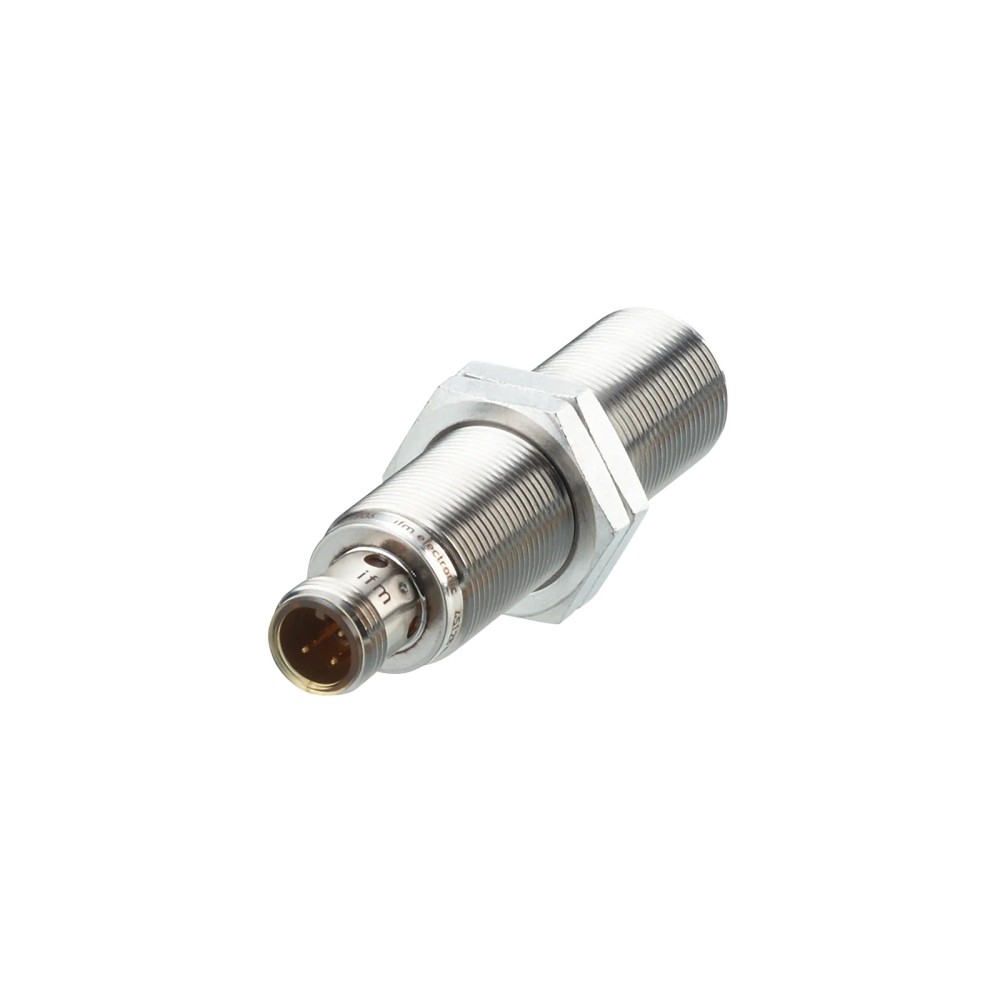

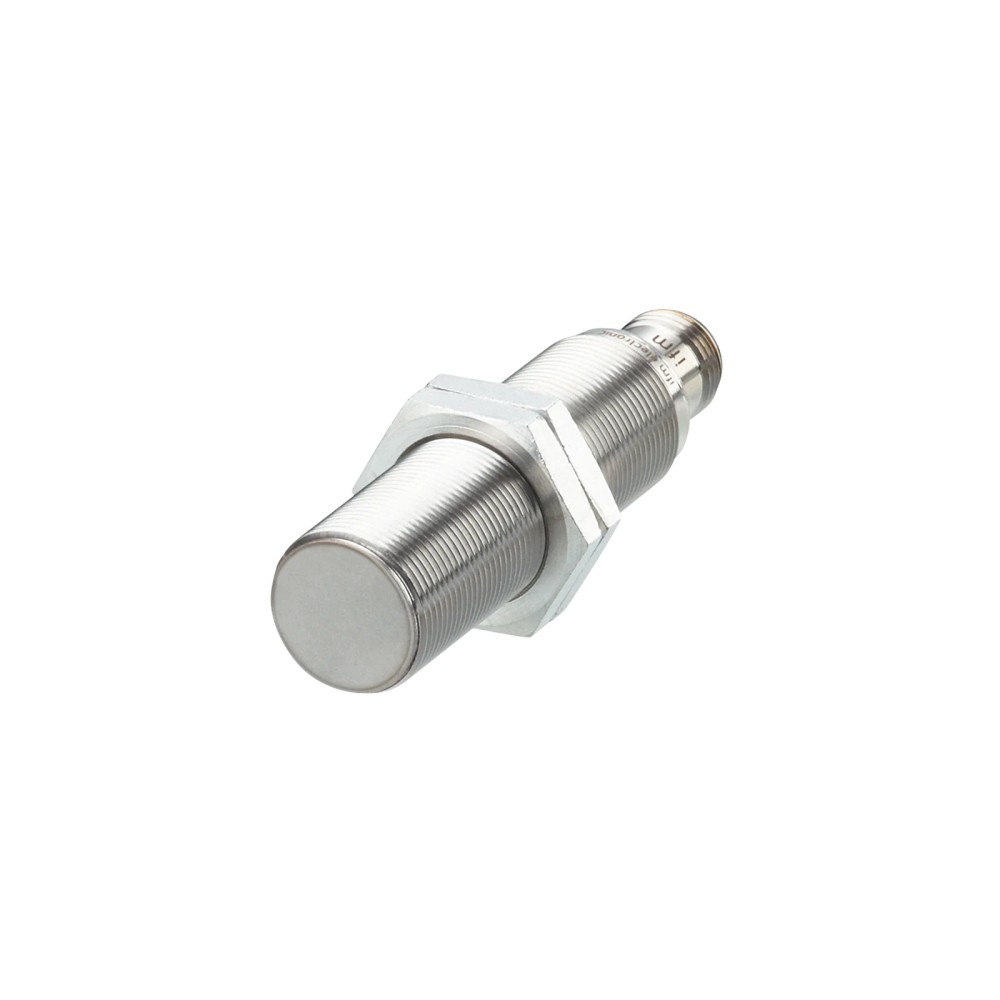

Imagem meramente ilustrativa

R$ 1.133,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGC250
EAN: 4021179242479
NCM do produto: 85365090

Destaques do Produto Alcance nominal 4,5...mais

Fechar menu

Saiba mais sobre: "IGC250 IFM - Sensor Indutivo IFM Detecção de Metais M18 PNP NC 4.5mm"

Destaques do Produto

Alcance nominal

4,5 mm

Lógica de saída

PNP, normalmente fechado (NC)

Instalação

Embutida; rosca M18 x 1

Conexão

M12, 3 fios

Alimentação

10…30 V DC

Ambiente informado

Coolant; IP 68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo Totalmente Metálico IFM IGC250, M18 x 1, PNP normalmente fechado, alcance de detecção de 4,5 mm

O IFM IGC250 é um sensor indutivo para detectar materiais metálicos em aplicações de automação. Possui saída PNP normalmente fechada, alcance nominal de 4,5 mm e montagem embutida. Seu invólucro e sua face ativa são de aço inoxidável 316L, e a ficha informa proteção IP 68 e resistência à pressão de até 100 bar na face ativa.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo totalmente metálico
Modelo / SKU	IGC250
Alcance de detecção	4,5 mm; montagem embutida
Saída / função	PNP / normalmente fechado (NC)
Rosca e dimensões	M18 x 1; comprimento de 70 mm
Conexão elétrica	M12, 3 fios
Tensão de operação	10…30 V DC
Proteção	IP 68; aplicação indicada para coolant
Temperatura ambiente	-25…70 °C
Frequência de comutação	100 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de materiais ferrosos em máquinas-ferramenta, conforme aplicação indicada na ficha.
Aplicações com refrigerantes e lubrificantes (coolant), respeitando a faixa de temperatura e as condições de montagem especificadas.
Instalações que aceitem sensor cilíndrico M18 x 1 embutido, saída PNP normalmente fechada e alimentação DC de 10…30 V.
Aplicações em que a face ativa possa estar sujeita a pressão de até 100 bar, limite informado pelo fabricante para essa face.

⚠ Considere outro se precisa de:

Aplicações cuja lógica de entrada exija saída normalmente aberta (NA), pois este modelo é normalmente fechado (NC).
Aplicações cuja entrada de controle não aceite saída PNP ou alimentação DC de 10…30 V.
Detecção de materiais não ferrosos: a ficha especifica detecção apenas de materiais ferrosos.
Instalações que exijam distância de detecção superior ao alcance nominal de 4,5 mm ou frequência de comutação superior a 100 Hz.

APLICAÇÕES E USO

Uso declarado em máquinas-ferramenta para detecção de materiais ferrosos, com montagem embutida M18 x 1 e distância dentro do alcance especificado.
Aplicações com refrigerantes e lubrificantes (coolant); a ficha declara IP 68 e resistência de até 100 bar na face ativa. Respeite a faixa ambiente de -25…70 °C e consulte o datasheet para condições detalhadas de exposição.
A ficha informa proteção contra chip de alumínio, mas especifica detecção apenas de materiais ferrosos; essa proteção não significa que o sensor detecte alumínio.
Possibilidade inferida: monitoramento de posição ou presença de uma peça ferrosa em máquinas, desde que a lógica PNP NC, a geometria de montagem e os limites de operação sejam compatíveis com o sistema.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo Totalmente Metálico IFM IGC250, M18 x 1, PNP normalmente fechado, alcance de detecção de 4,5 mm, verifique estes pontos:

Escolha o IGC250 quando

A instalação requer detecção indutiva de materiais ferrosos, montagem embutida M18 x 1 e saída PNP normalmente fechada. Confirme também a alimentação de 10…30 V DC, o alcance nominal de 4,5 mm e a frequência de comutação de 100 Hz.

Busque outra configuração quando

A aplicação exigir saída normalmente aberta, lógica diferente de PNP, detecção de materiais não ferrosos, alimentação fora de 10…30 V DC ou desempenho além dos limites informados. Se a restrição for apenas conexão mecânica ou elétrica, compare as dimensões e a pinagem do sistema com o datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de sensor	Indutivo	Tecnologia de detecção indicada na ficha.
Tipo de produto	Sensor indutivo totalmente metálico	Classificação do produto.
Aplicação	Coolant; máquinas-ferramenta, refrigerantes e lubrificantes	Aplicações declaradas na ficha.
Materiais detectáveis	Apenas materiais ferrosos	Limitação de detecção indicada na ficha.
Proteção contra chip de alumínio	Protegido contra chip de alumínio	Característica de aplicação declarada pelo fabricante.
SKU / part number	IGC250	Identificação do modelo.
GTIN	4021179242479	Identificador comercial informado.
Marca	IFM	Fabricante informado.
NCM	8536.50.90	Classificação fiscal fornecida no cadastro.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação.
Tensão de operação	10…30 V DC	Faixa de operação especificada.
Consumo de corrente	< 20 mA	Limite informado na ficha.
Classe de proteção elétrica	III	Classificação declarada.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim, por impulso	Condição de proteção informada.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite de corrente constante informado.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e referências EMC fornecidos no cadastro.

Saídas e conexão elétrica
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente fechado (NC)	Estado de saída especificado.
Conexão elétrica	1 x M12, codificação A, 3 contatos	Tipo e quantidade de contatos informados.
Número de fios	3 fios	Configuração indicada no anúncio.
Contatos	3, dourados	Característica da conexão informada.
Características especiais dos contatos	Banhados a ouro	Acabamento declarado na ficha.
Frequência de comutação DC	100 Hz	Frequência máxima especificada para comutação DC.
Indicador de estado	4 LEDs amarelos, orientados a 90°	Indicação visual do estado de comutação.

Detecção e desempenho
Alcance de detecção	4,5 mm	Alcance nominal especificado.
Distância de trabalho	0…3,64 mm	Faixa de trabalho informada no cadastro.
Montagem	Embutida	Condição de instalação declarada.
Histerese	1…20 % de Sr	Faixa especificada em relação ao alcance nominal Sr.
Fator de correção K	K = 0	Característica especial declarada na ficha.
Fator de correção para aço	1	Valor informado para aço.

Condições ambientais e resistência
Grau de proteção	IP 68	Grau informado na ficha; aplicação coolant.
Temperatura ambiente	-25…70 °C	Limites de temperatura ambiente especificados.
Resistência à pressão	100 bar / 10 MPa na face ativa	Limite de pressão informado especificamente para a face ativa.
Força de impacto	EN 60068-2-27 Ehc 1 J	Referência e valor de impacto fornecidos no cadastro.
Certificado UL	Ta -25…70 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação A012; arquivo E174191	Dados UL transcritos do cadastro do produto.
MTTF	1258 anos	Valor de MTTF informado na ficha; não representa vida útil garantida.

Dados mecânicos e materiais
Forma construtiva	Rosca cilíndrica	Construção mecânica informada.
Rosca de montagem	M18 x 1	Dimensão da rosca especificada.
Comprimento	70 mm	Dimensão total informada.
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material especificado para o invólucro.
Material da face ativa	Aço inoxidável 1.4404 / 316L	Material especificado para a face ativa.
Material da janela dos LEDs	PEI	Material informado para a janela indicadora.
Material das porcas de fixação	Aço inoxidável 1.4404 / 316L	Material das porcas fornecidas.
Torque máximo de aperto	50 Nm	Limite de aperto informado.
Peso	55,3 g	Valor de peso do cadastro técnico.
Material incluído	2 porcas de fixação	Acessórios declarados como incluídos.

Documentação e dados complementares
Datasheet	https://media.ifm.com/dam/01a0105b-f993-7cd7-a3cf-e2f0399e57d2/Original/IGC250-02_PT-BR.pdf	Folha de dados oficial indicada na ficha.
Desenho em escala	https://media.ifm.com/dam/3fb7d3cc-3ef1-4b56-9d56-26210ba56816/pim,w_0.9;r_pad,w_2000,h_1.01,bc_white/P_MZ_100_0897.png	Desenho dimensional indicado na ficha.
Designação de tipo	IGK34,5-APKG/AM/US-104/K0	Designação técnica cadastrada para o produto.
Software embedded	Não incluído	Informação declarada no cadastro.

COMPATIBILIDADE

Comunicação

• Sensor de comutação indutivo; não há protocolo de comunicação digital especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 3 contatos/fios; saída PNP normalmente fechada. Alimentação de 10…30 V DC. Verifique a pinagem no datasheet antes da ligação; a ficha fornecida não detalha a correspondência dos pinos.

Processo Rosca de montagem M18 x 1; instalação embutida. Não é uma conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com saída PNP normalmente fechada e alimentação de 10…30 V DC	✓	Essas características correspondem à saída e à faixa de alimentação especificadas para o sensor; confirme a pinagem no datasheet.
Sistema que exige saída normalmente aberta (NA)	✗	O IGC250 é especificado com função normalmente fechada (NC).
Detecção de materiais ferrosos dentro do alcance nominal, em montagem embutida M18 x 1	✓	A ficha informa detecção de materiais ferrosos, alcance de 4,5 mm e montagem embutida.
Detecção de materiais não ferrosos	✗	A aplicação informada especifica detecção apenas de materiais ferrosos.
Ambiente com refrigerantes ou lubrificantes, respeitando as condições especificadas	✓	A aplicação coolant e a proteção IP 68 constam na ficha; a temperatura ambiente permitida é de -25…70 °C.
Requisito de comutação acima de 100 Hz	✗	A frequência de comutação DC especificada é 100 Hz.

INSTALAÇÃO

Como instalar o Sensor Indutivo Totalmente Metálico IFM IGC250, M18 x 1, PNP normalmente fechado, alcance de detecção de 4,5 mm

Confirme que a aplicação exige detecção de material ferroso e que a entrada de controle aceita saída PNP normalmente fechada.
Verifique a compatibilidade elétrica da alimentação DC de 10…30 V e consulte o datasheet para identificar a pinagem do conector M12 antes de energizar.
Prepare a instalação para rosca M18 x 1 e montagem embutida, respeitando as dimensões do desenho dimensional.
Fixe o sensor com as porcas fornecidas e não exceda o torque máximo especificado de 50 Nm.
Posicione o alvo dentro da distância de trabalho indicada e valide a comutação com o equipamento em condições controladas.
Após a ligação, confirme o estado da saída e a indicação dos LEDs; verifique o funcionamento na condição real de operação.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado quando o alvo se aproxima.	Alvo fora da distância de trabalho, material não ferroso ou ligação elétrica incompatível com a saída PNP NC.	Confirme se o alvo é ferroso, meça a distância até a face ativa e verifique alimentação e pinagem usando o datasheet.
A entrada do controlador permanece em estado diferente do esperado.	A lógica NC foi interpretada como NA ou a entrada não é compatível com saída PNP.	Confira a configuração da entrada e observe o estado da saída do sensor durante a aproximação e o afastamento do alvo.
Comutação instável ou intermitente.	Distância de montagem próxima ao limite de trabalho ou instalação/alinhamento inadequados.	Confira a posição do alvo em relação à face ativa, a fixação mecânica e se a aplicação respeita a distância de trabalho indicada.
O sensor não opera após a instalação.	Tensão fora da faixa DC especificada, polaridade incorreta ou curto-circuito na ligação.	Meça a alimentação no conector e verifique polaridade, pinagem e cabeamento conforme o datasheet antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IGC250 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGC250 e para que serve?

É um sensor indutivo totalmente metálico para detectar materiais ferrosos sem contato. A ficha indica uso em máquinas-ferramenta e aplicações com refrigerantes e lubrificantes.

Que tipo de saída e alimentação esse sensor usa?

Ele tem saída PNP normalmente fechada (NC) e opera com alimentação de 10…30 V DC. Confirme a pinagem no datasheet antes de conectar.

O que vem junto com o sensor?

A ficha informa duas porcas de fixação como material incluído. Não há indicação de cabo ou fonte incluídos.

Ele detecta alumínio ou outros materiais não ferrosos?

Não para fins de detecção conforme a ficha, que especifica detecção apenas de materiais ferrosos. A proteção contra chip de alumínio não significa detecção desse material.

Posso usar o IGC250 em qualquer aplicação com líquido ou sob pressão?

Não é possível concluir isso apenas pelo grau IP. A ficha indica aplicação coolant e resistência de até 100 bar na face ativa; consulte o datasheet para confirmar as condições específicas do fluido e da instalação.

O sensor acende, mas o controlador não reconhece a peça: o que verifico?

Verifique se a entrada aceita PNP e se está configurada para a lógica normalmente fechada (NC). Confirme também a pinagem e a distância entre a face ativa e o alvo.

A saída não comuta: preciso trocar o sensor?

Antes de substituir, confirme que o alvo é ferroso, está dentro da distância de trabalho e que há alimentação DC dentro da faixa especificada. Verifique ainda polaridade, ligação e estado da entrada do controlador.

Devo escolher este modelo ou uma versão normalmente aberta?

Escolha o IGC250 se o circuito exigir saída PNP normalmente fechada (NC). Se a lógica necessária for normalmente aberta (NA), selecione uma versão cuja ficha declare essa função.

Como faço a montagem mecânica do IGC250?

Instale-o embutido na rosca M18 x 1, usando as duas porcas fornecidas. O torque máximo informado é 50 Nm; use o desenho dimensional para conferir a instalação.

O que devo conferir para ligar o conector M12?

Confirme a compatibilidade da alimentação de 10…30 V DC e consulte o datasheet para a pinagem do conector M12 de 3 contatos. A ficha não fornece uma tabela de pinos no cadastro do anúncio.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta a presença de materiais metálicos por princípio indutivo. (Ref.: tipo de sensor: indutivo)

PNP

Tipo de saída de comutação especificado para este sensor. (Ref.: função elétrica: PNP)

Normalmente fechado (NC)

Função de saída declarada como normalmente fechada; deve ser considerada na lógica da entrada de controle. (Ref.: função de saída: normalmente fechado)

Montagem embutida

Configuração de instalação informada para o sensor. (Ref.: montagem: embutida)

Símbolo usado na ficha como referência do alcance nominal ao expressar a histerese. (Ref.: histerese: 1…20 % de Sr)
