Sensor Indutivo IFM IGC249 - Totalmente Metálico

Pré-visualizar: IGC249 IFM - Sensor Indutivo Totalmente Metálico Para Máquinas e Refrigerantes M18 PNP 4.5mm

IGC249 IFM - Sensor Indutivo Totalmente Metálico Para Máquinas e Refrigerantes M18 PNP 4.5mm

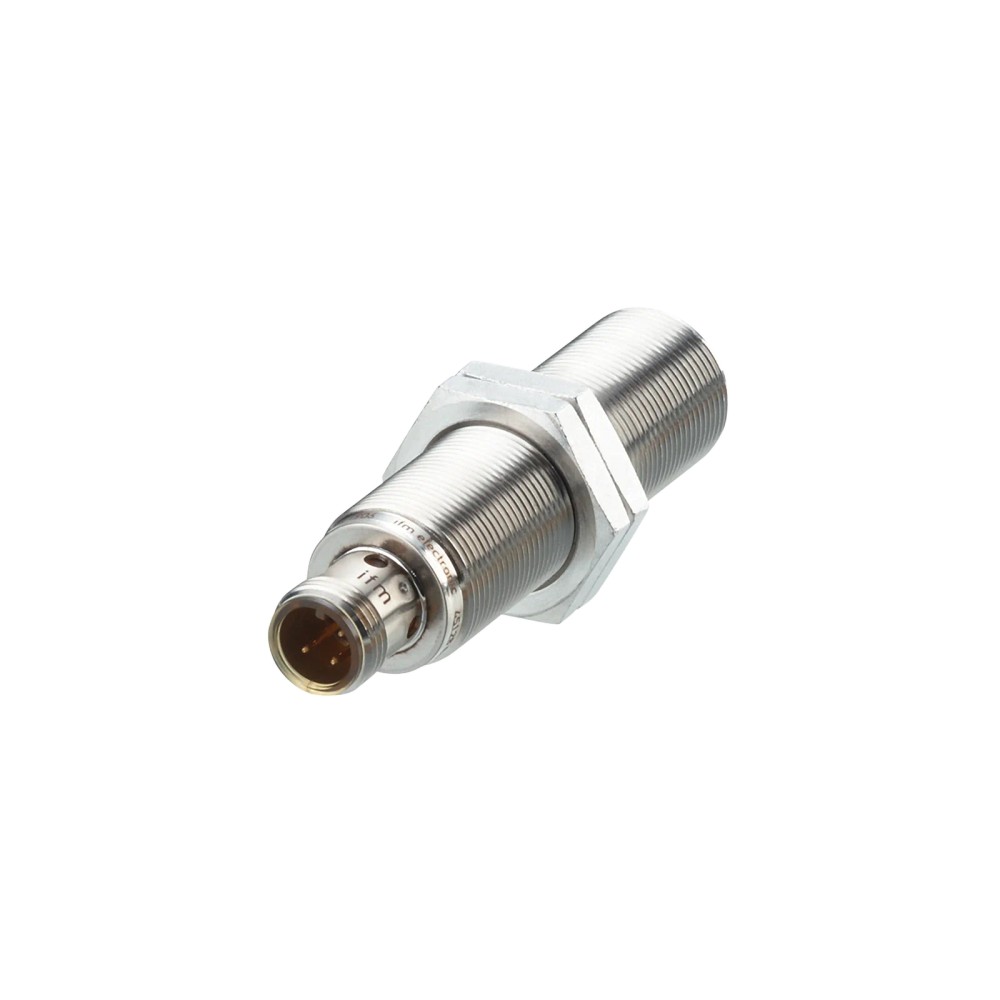

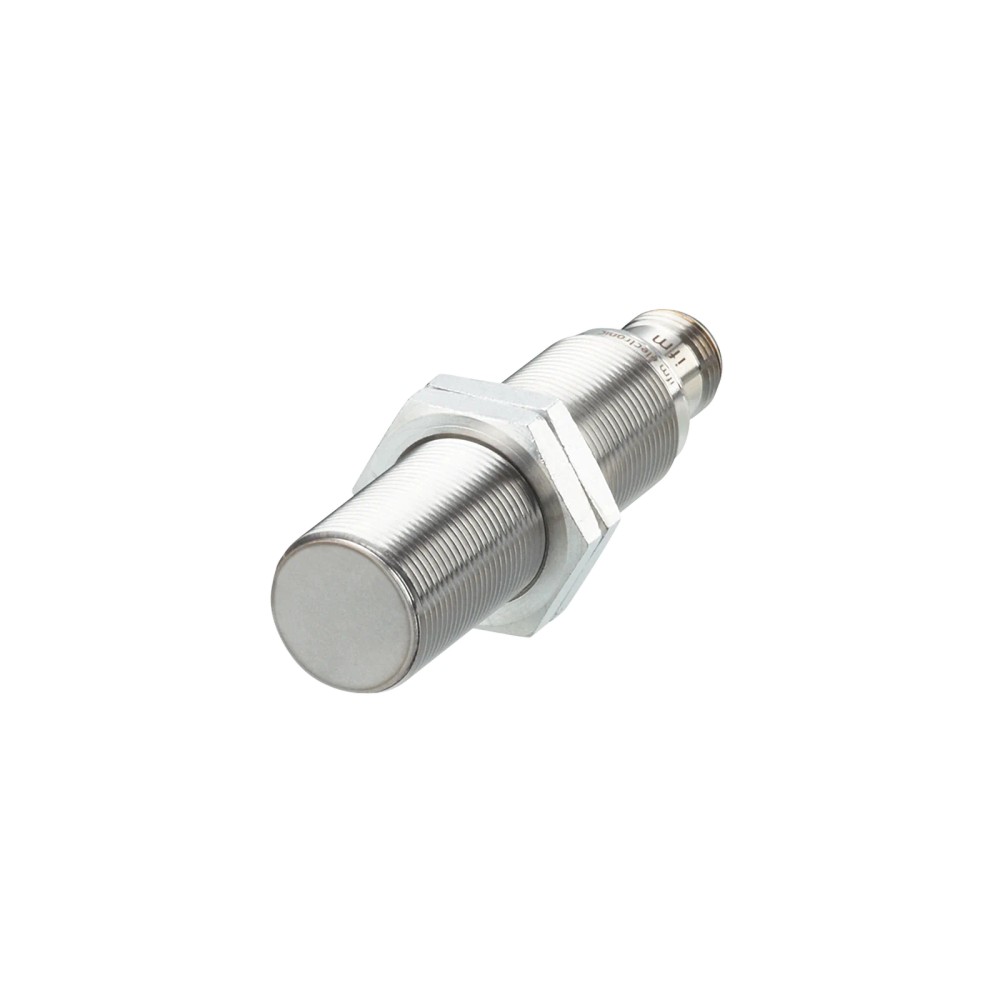

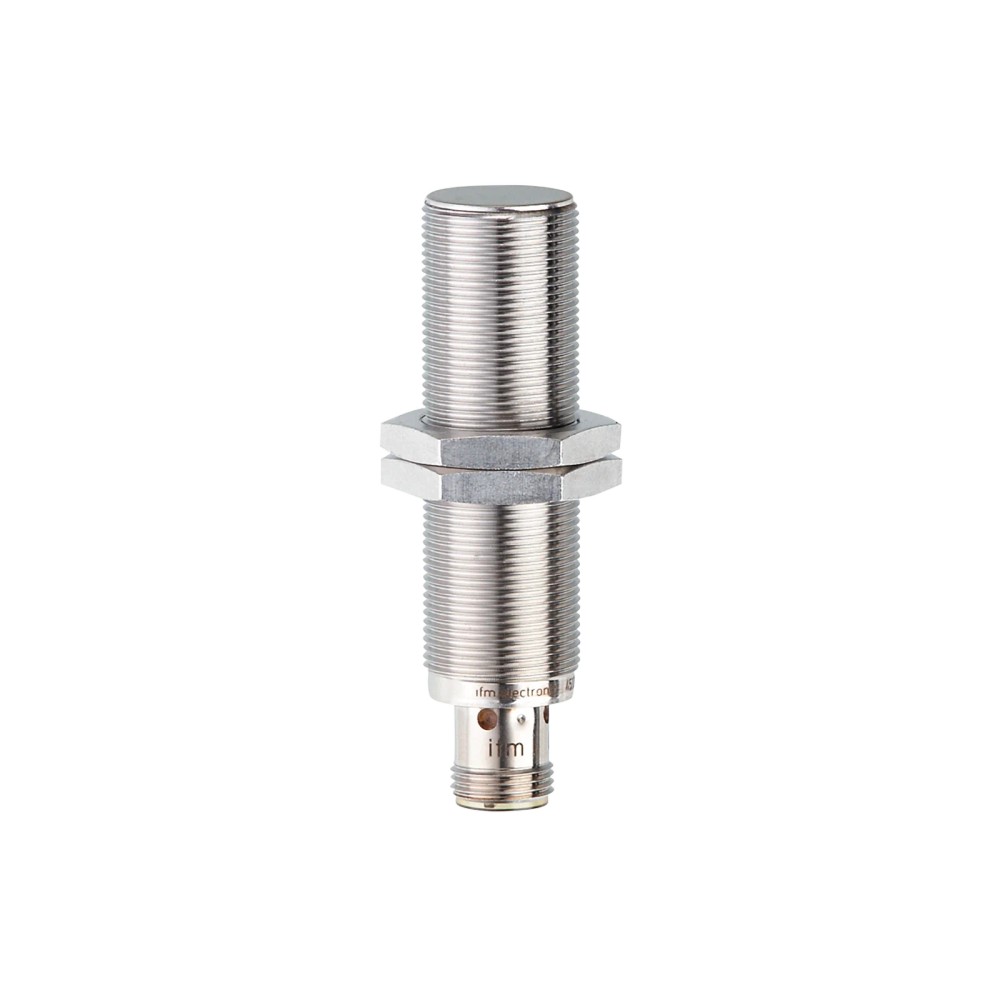

Imagem meramente ilustrativa

R$ 1.133,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGC249
EAN: 4021179242462
NCM do produto: 85365090

Destaques do Produto Alcance 4,5 mm...mais

Fechar menu

Saiba mais sobre: "IGC249 IFM - Sensor Indutivo Totalmente Metálico Para Máquinas e Refrigerantes M18 PNP 4.5mm"

Destaques do Produto

Alcance

4,5 mm

Montagem

Embutida, rosca M18 x 1

Saída elétrica

PNP normalmente aberta

Alimentação

10...30 V DC

Conexão

M12, codificação A, 3 contatos

Aplicação

Materiais ferrosos; máquinas-ferramenta, refrigerantes e lubrificantes

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo Totalmente Metálico IFM IGC249, M18 PNP, alcance de detecção de 4,5 mm

O IFM IGC249 é um sensor indutivo totalmente metálico para detecção sem contato de materiais ferrosos. É indicado para aplicações em máquinas-ferramenta com refrigerantes e lubrificantes, incluindo condições com exposição a cavacos de alumínio. Possui saída PNP normalmente aberta, alcance de detecção de 4,5 mm e conexão elétrica M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo, totalmente metálico
Rosca e comprimento	M18 x 1; 70 mm
Alcance de detecção	4,5 mm; montagem embutida
Alimentação	10...30 V DC
Saída	PNP, normalmente aberta
Conexão elétrica	M12, codificação A, 3 contatos dourados
Grau de proteção	IP 68; aplicação Coolant indicada
Temperatura ambiente	-25...70 °C
Frequência de comutação	100 Hz
Resistência à pressão	100 bar / 10 MPa na face ativa

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças ou alvos ferrosos em máquinas-ferramenta, quando a instalação embutida M18 x 1 e a distância de detecção requerida forem compatíveis com 4,5 mm.
Aplicações com refrigerantes e lubrificantes, conforme a indicação Coolant e o grau de proteção IP 68 informados.
Aplicações em que a face ativa possa estar sujeita a pressão de até 100 bar / 10 MPa e as demais condições de operação permaneçam dentro dos limites especificados.

⚠ Considere outro se precisa de:

Detecção de materiais não ferrosos: a ficha informa detecção apenas de materiais ferrosos.
Aplicações que exijam alcance superior a 4,5 mm ou frequência de comutação acima de 100 Hz.
Circuitos que exijam saída diferente de PNP normalmente aberta ou alimentação fora de 10...30 V DC.

APLICAÇÕES E USO

Aplicação declarada: detecção de alvos ferrosos em máquinas-ferramenta, inclusive em ambientes de refrigerantes e lubrificantes identificados como Coolant; considerar o grau IP 68 informado e respeitar a faixa de temperatura ambiente de -25...70 °C.
Aplicação declarada: uso em presença de cavacos de alumínio, com proteção contra chip de alumínio. Essa característica não habilita a detecção de alumínio como alvo; a ficha especifica detecção apenas de materiais ferrosos.
Possibilidade condicionada: monitoramento de presença ou posição de peças ferrosas em uma máquina, desde que a geometria permita montagem embutida M18 x 1 e a distância de trabalho esteja dentro dos limites informados. A adequação ao processo deve ser validada na instalação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo Totalmente Metálico IFM IGC249, M18 PNP, alcance de detecção de 4,5 mm, verifique estes pontos:

Escolha o IGC249 quando

A aplicação exigir detecção indutiva de material ferroso, montagem embutida M18 x 1, saída PNP normalmente aberta e alcance de até 4,5 mm, dentro da alimentação e das condições ambientais especificadas.

Busque outra especificação quando

O alvo não for ferroso, o alcance requerido exceder 4,5 mm, o circuito necessitar de outra função ou tipo de saída, ou a alimentação estiver fora de 10...30 V DC. Compare também a frequência de comutação requerida com o limite de 100 Hz.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IGC249	Referência do produto IFM.
GTIN	4021179242462	Identificador comercial informado no anúncio.
Tipo de produto	Sensor indutivo totalmente metálico	Tecnologia de detecção indicada na ficha.
Aplicação	Máquinas-ferramenta, refrigerantes e lubrificantes; aplicação Coolant	Aplicações declaradas pelo fabricante.
Material detectável	Materiais ferrosos	A ficha limita a detecção a materiais ferrosos.
Proteção contra cavacos	Protegido contra chip de alumínio	Característica declarada; não significa detecção de alumínio.

Dados elétricos
Tipo de tensão	DC	Tipo de alimentação.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Valor informado na ficha.
Classe de proteção	III	Classificação especificada pelo fabricante.
Fator de correção K	K=0	Característica especial declarada para o sensor.
Proteção contra sobrecarga	Sim	Proteção elétrica declarada.
Proteção contra curto-circuitos	Sim; por impulso	Versão da proteção informada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção elétrica declarada.
EMC – descarga eletrostática	EN 61000-4-2; 4 kV CD / 8 kV AD	Níveis e referência informados na ficha.
EMC – HF irradiado	EN 61000-4-3; 10 V/m	Nível e referência informados na ficha.
EMC – Burst	EN 61000-4-4; 2 kV	Nível e referência informados na ficha.
EMC – AF com fio	EN 61000-4-6; 10 V	Nível e referência informados na ficha.
Emissão EMC	EN 55011, classe B	Classificação informada na ficha.

Saídas e conexão elétrica
Função de saída	Normalmente aberta	Estado funcional da saída especificado.
Tipo de saída	PNP	Tipo de comutação; confirmar compatibilidade com a entrada do circuito.
Conexão elétrica	1 x M12, codificação A	Interface elétrica do sensor.
Contatos	3, dourados	Quantidade e acabamento informados na ficha.
Corrente máxima constante da saída DC	100 mA	Limite máximo especificado para a saída de comutação.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo declarado para a saída de comutação.
Frequência de comutação DC	100 Hz	Limite de frequência de comutação especificado.

Alcance e comportamento de detecção
Alcance de detecção	4,5 mm	Valor nominal informado para o sensor.
Distância de trabalho	0...3,64 mm	Faixa informada na ficha.
Montagem	Embutida	Tipo de instalação especificado.
Fator de correção para aço	1	Fator informado para aço.
Histerese	1...20 % de Sr	Faixa percentual de Sr indicada na ficha.

Condições ambientais e proteção
Grau de proteção	IP 68	Grau de proteção especificado; a ficha também identifica aplicação Coolant.
Temperatura ambiente	-25...70 °C	Limites de temperatura ambiente informados.
Temperatura UL Ta	25...70 °C	Faixa indicada no dado de certificação UL.
Resistência à pressão	100 bar / 10 MPa, face ativa	Limite de pressão especificado para a face ativa.
Força de impacto	EN 60068-2-27 Ehc, 1 J	Referência e valor informados na ficha.

Dados mecânicos
Designação da rosca	M18 x 1	Dimensão da conexão mecânica roscada.
Dimensões	M18 x 1 / comprimento 70 mm	Dimensões gerais informadas.
Comprimento	70 mm	Comprimento informado para o corpo do sensor.
Invólucro e face ativa	Aço inoxidável 1.4404 / 316L	Materiais especificados na ficha.
Janela dos LEDs	PEI	Material indicado para a janela.
Porcas de fixação	Aço inoxidável 1.4404 / 316L; 2 unidades	Material e quantidade informados.
Torque máximo de aperto	50 Nm	Limite máximo especificado para o aperto.
Peso	55,3 g	Massa informada na ficha.
Tipo de invólucro	Forma construtiva de roscas; Type 1	Designação e tipo de invólucro informados.

Displays e elementos de operação
Indicador de estado	Status de chaveamento por LED amarelo, 4 x 90°	Indicador visual e disposição declarados.

Dados de confiabilidade e conformidade
MTTF	1258 anos	Valor informado na ficha; não representa garantia nem vida útil assegurada.
Certificado UL	Número de arquivo E174191; número de aprovação A012	Identificadores de certificação listados na ficha.
Fontes de alimentação	Limited Voltage/Current	Classificação informada na ficha.
Software Embedded	Não incluído	Informação declarada na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8536.50.90	Código fiscal informado na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; trata-se de um sensor de saída de comutação PNP.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados; alimentação de 10...30 V DC; saída PNP normalmente aberta. Verifique a pinagem no datasheet antes da ligação, pois a ficha fornecida não descreve a atribuição de cada pino.

Processo Conexão mecânica roscada M18 x 1, instalação embutida. A ficha não especifica um conector de processo separado.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou circuito de controle DC compatível com saída PNP normalmente aberta e alimentação de 10...30 V DC	✓	O tipo de saída e a faixa de alimentação correspondem aos dados do produto; confirme também a corrente admissível do circuito e a pinagem no datasheet.
Detecção de alvo ferroso com distância requerida dentro do alcance de 4,5 mm	✓	A ficha especifica detecção de materiais ferrosos e alcance de detecção de 4,5 mm.
Detecção de alumínio ou outro material não ferroso como alvo	✗	A aplicação informada especifica detecção apenas de materiais ferrosos. A proteção contra cavacos de alumínio não significa detecção de alumínio.
Instalação mecânica em rosca M18 x 1, embutida, com condições de pressão na face ativa até 100 bar	✓	A rosca, o tipo de montagem e a resistência à pressão da face ativa constam na ficha; respeite o torque máximo de aperto de 50 Nm.
Sistema que exija protocolo de comunicação digital ou frequência de comutação superior a 100 Hz	✗	Não há protocolo digital especificado e a frequência de comutação DC informada é 100 Hz.

INSTALAÇÃO

Como instalar o Sensor Indutivo Totalmente Metálico IFM IGC249, M18 PNP, alcance de detecção de 4,5 mm

Confirme que o alvo a detectar é ferroso e que o alcance requerido está de acordo com a ficha do sensor.
Verifique no desenho dimensional o espaço disponível para a rosca M18 x 1 e o comprimento de 70 mm, considerando a montagem embutida.
Instale o sensor sem exceder o torque máximo de aperto especificado de 50 Nm.
Conecte o cabo ou conjunto compatível ao conector M12, codificação A, de 3 contatos; consulte o datasheet para a atribuição dos pinos antes de energizar.
Verifique se a alimentação está entre 10...30 V DC e se a entrada de controle aceita saída PNP normalmente aberta.
Após a ligação, valide a comutação com um alvo ferroso na posição de trabalho e observe o LED amarelo de status.

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação M18, em aço inoxidável 1.4404 / 316L.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	O alvo pode não ser ferroso, estar fora da distância de trabalho ou a alimentação/ligação pode não corresponder à especificação.	Confirme o material do alvo, aproxime um alvo ferroso dentro da distância informada e meça se a alimentação está entre 10...30 V DC; confira também a pinagem no datasheet.
A entrada do controlador não reconhece a saída.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ligação incorreta ou corrente da carga acima do limite especificado.	Verifique se a entrada é compatível com PNP, revise a ligação conforme o datasheet e confirme que a corrente constante da saída não excede 100 mA.
Comutação instável ou ausência de detecção na posição prevista.	Distância ou posicionamento do alvo fora da distância de trabalho indicada, ou material não ferroso.	Confira o alinhamento e a distância de trabalho de 0...3,64 mm indicada na ficha; confirme que o alvo é ferroso.
O sensor ou a conexão aquece, ou deixa de operar após a ligação.	Alimentação fora da faixa, curto-circuito, inversão de polaridade ou carga elétrica inadequada.	Desenergize o circuito e inspecione o cabo e o conector M12; antes de religar, verifique a polaridade, a tensão de 10...30 V DC e a carga dentro dos limites especificados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IGC249 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGC249 e que tipo de alvo ele detecta?

É um sensor indutivo totalmente metálico que detecta materiais ferrosos sem contato. A ficha não o especifica para detectar alvos não ferrosos.

O IGC249 funciona com qualquer entrada de CLP?

Não necessariamente: sua saída é PNP normalmente aberta e a alimentação é de 10...30 V DC. Confirme que a entrada do controlador aceita PNP e consulte o datasheet para a pinagem do conector M12.

Ele detecta alumínio ou outros materiais não ferrosos?

Não; a ficha especifica detecção apenas de materiais ferrosos. A proteção contra cavacos de alumínio refere-se à aplicação, não à detecção de alumínio.

Posso usar este sensor se preciso de mais de 4,5 mm de alcance?

A ficha informa alcance de detecção de 4,5 mm e distância de trabalho de 0...3,64 mm. Se a instalação exigir maior distância, selecione um sensor cuja ficha especifique o alcance necessário.

O sensor vem com cabo ou conector de ligação?

A ficha informa conexão M12, codificação A, com 3 contatos, mas não relaciona cabo como item incluído. Ela lista duas porcas de fixação como material incluído.

É melhor comprar este sensor ou um kit com cabo e acessórios?

A ficha lista o sensor e duas porcas de fixação, sem indicar um kit de cabos. Se sua instalação exigir cabo ou outros componentes, confirme separadamente o conector e a pinagem no datasheet.

Qual a diferença entre este modelo e um sensor para detectar alumínio?

O IGC249 é especificado para detecção de materiais ferrosos. Para detectar alumínio como alvo, procure um modelo cuja ficha declare compatibilidade com esse material.

O LED acende, mas o CLP não recebe o sinal: o que devo verificar?

Verifique primeiro se a entrada do CLP é compatível com PNP normalmente aberta e se a ligação dos contatos está correta. Compare a pinagem com o datasheet e confirme que a corrente da saída está dentro do limite especificado.

Como devo instalar e apertar o sensor?

Instale-o na rosca M18 x 1, na configuração embutida, e não exceda o torque máximo de 50 Nm. Use o desenho dimensional e valide a posição do alvo antes da operação.

O IGC249 pode trabalhar com refrigerantes e lubrificantes?

Sim, a aplicação Coolant e o uso em máquinas-ferramenta com refrigerantes e lubrificantes estão indicados na ficha. Respeite também os limites ambientais especificados e as condições de instalação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos metálicos por princípio indutivo, sem contato físico com o alvo. (Ref.: Tipo de sensor: Indutivo)

PNP

Tipo de saída de comutação que deve ser compatibilizado com a entrada do circuito de controle. (Ref.: Saída de comutação: PNP)

Normalmente aberta

Função de saída indicada na ficha; o comportamento elétrico deve ser considerado ao integrar o sensor ao circuito. (Ref.: Função de saída)

Montagem embutida

Configuração de instalação especificada para a face de detecção do sensor. (Ref.: Montagem: embutido)

Histerese

Diferença entre os pontos de comutação e de retorno; a ficha expressa o valor como percentual de Sr. (Ref.: Histerese: 1...20 % de Sr)
