Sensor Indutivo IFM IGC249 - Totalmente Metálico

Pré-visualizar: IGC249 IFM - Sensor Indutivo Metálico Máquinas/Refrigeração M18 PNP 4.5mm IP68

IGC249 IFM - Sensor Indutivo Metálico Máquinas/Refrigeração M18 PNP 4.5mm IP68

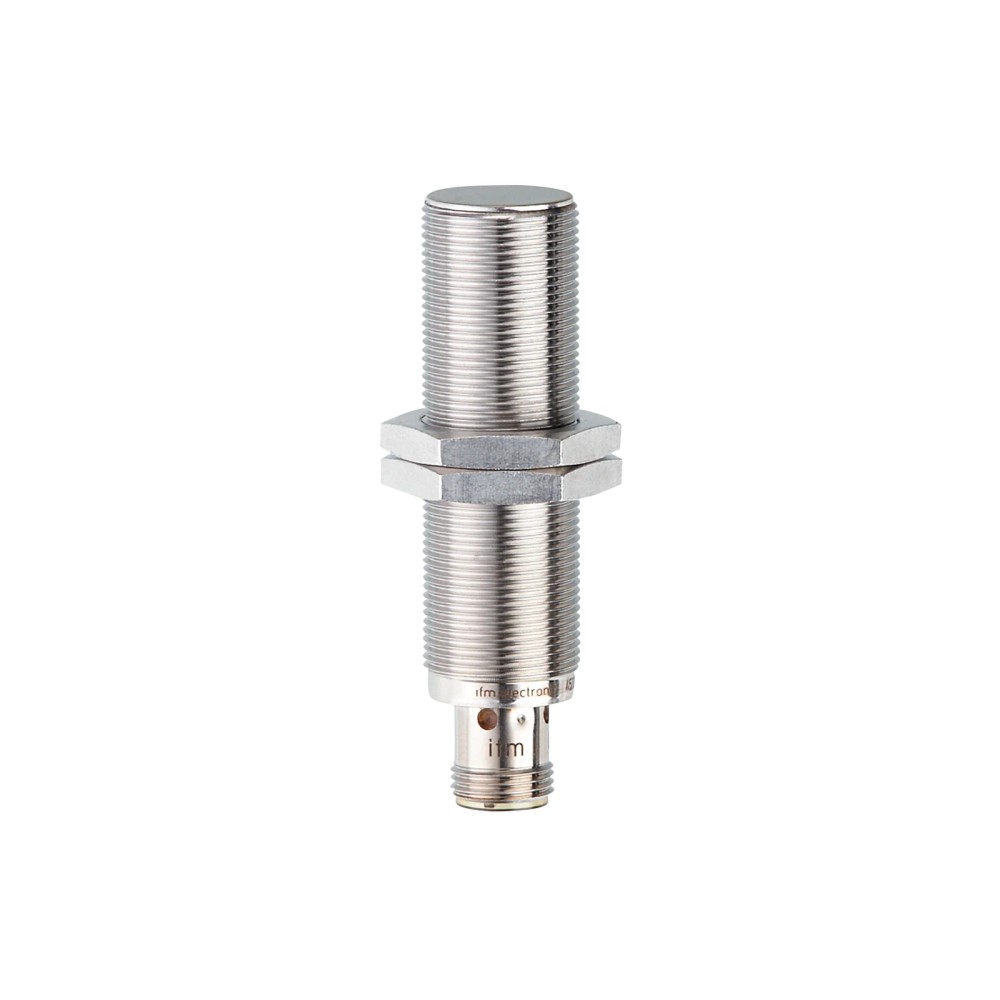

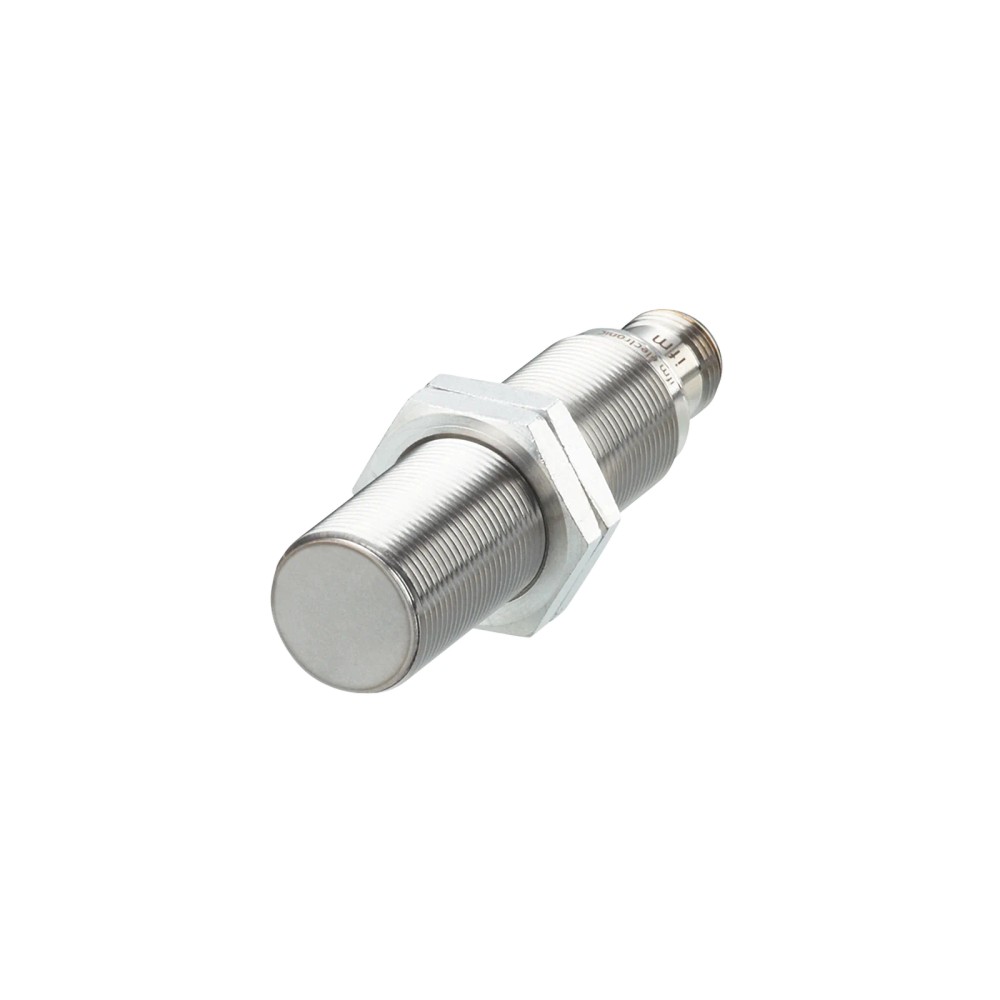

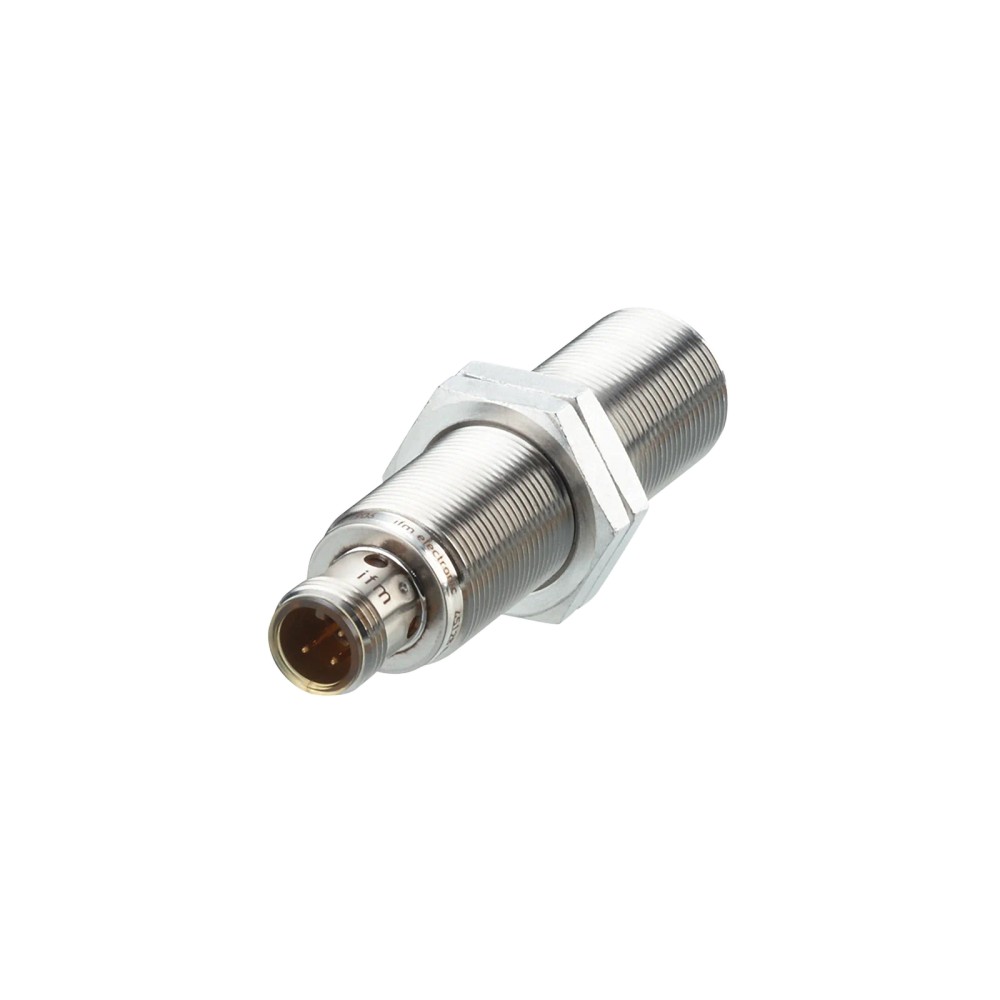

Imagem meramente ilustrativa

R$ 1.133,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGC249
EAN: 4021179242462
NCM do produto: 85365090

Destaques do Produto Alcance de detecção...mais

Fechar menu

Saiba mais sobre: "IGC249 IFM - Sensor Indutivo Metálico Máquinas/Refrigeração M18 PNP 4.5mm IP68"

Destaques do Produto

Alcance de detecção

4,5 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10…30 V DC

Conexão elétrica

M12, 3 contatos

Montagem

Embutida; rosca M18 x 1

Aplicação

Detecção de materiais ferrosos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo totalmente metálico IFM IGC249, M18 x 1, PNP normalmente aberto, alcance de detecção de 4,5 mm, IP68

O IFM IGC249 é um sensor indutivo cilíndrico roscado para detectar materiais ferrosos em aplicações industriais. Tem corpo totalmente metálico, saída PNP normalmente aberta e alcance de detecção de 4,5 mm. É especificado para uso em máquinas-ferramenta e aplicações com refrigerantes e lubrificantes, com proteção IP68 indicada para coolant.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo, totalmente metálico
Modelo / SKU	IGC249
Montagem e rosca	Embutida; M18 x 1
Alcance de detecção	4,5 mm
Saída	PNP, normalmente aberta
Alimentação	10…30 V DC
Conexão elétrica	Conector M12, 3 contatos
Grau de proteção	IP68; aplicação coolant
Temperatura ambiente	-25…70 °C
Frequência de comutação	100 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de alvos ferrosos em máquinas-ferramenta, conforme aplicação indicada pelo fabricante.
Aplicações com refrigerantes e lubrificantes, incluindo coolant, respeitando as condições ambientais e de instalação especificadas.
Instalações que aceitem sensor embutido M18 x 1, saída PNP normalmente aberta e alimentação de 10…30 V DC.

⚠ Considere outro se precisa de:

Detecção de materiais não ferrosos: a aplicação informada especifica detecção apenas de materiais ferrosos.
Aplicações que exijam alcance superior a 4,5 mm ou frequência de comutação superior a 100 Hz.
Circuitos que não sejam compatíveis com saída PNP normalmente aberta ou alimentação de 10…30 V DC.

APLICAÇÕES E USO

Aplicação comprovada: detecção de materiais ferrosos em máquinas-ferramenta, conforme a aplicação declarada pelo fabricante.
Aplicação comprovada: uso em ambientes com refrigerantes e lubrificantes, incluindo coolant, observando a faixa de temperatura e o grau de proteção informados.
Limitação comprovada: a ficha especifica detecção apenas de materiais ferrosos; não selecione este modelo para detectar alvos não ferrosos.
Possibilidade a validar: integração a uma entrada de controlador industrial compatível com saída PNP normalmente aberta, alimentação de 10…30 V DC e limites elétricos do sensor. A ficha não identifica modelos específicos de controladores.

COMO ESCOLHER

Antes de comprar o Sensor indutivo totalmente metálico IFM IGC249, M18 x 1, PNP normalmente aberto, alcance de detecção de 4,5 mm, IP68, verifique estes pontos:

Escolha o IGC249 quando

A aplicação exigir detecção indutiva de materiais ferrosos, montagem embutida M18 x 1, saída PNP normalmente aberta e alcance nominal de 4,5 mm.

Avalie outra configuração quando

O alvo não for ferroso, o circuito exigir outra função de saída ou o alcance requerido exceder 4,5 mm. Compare a ficha do sensor alternativo com os requisitos elétricos e mecânicos da instalação.

Verifique antes da substituição

Confirme a tensão disponível, a lógica de entrada do controlador, o tipo de conexão M12 e o espaço de montagem. A ficha não especifica compatibilidade com protocolos de comunicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo totalmente metálico IFM IGC249	Identificação do produto na ficha.
Tipo de sensor	Indutivo	Tecnologia de detecção especificada.
Aplicação	Máquinas-ferramenta, refrigerantes e lubrificantes; coolant	Aplicações informadas pelo fabricante.
Material detectável	Apenas materiais ferrosos	Limitação explícita de detecção.
Proteção contra chip de alumínio	Protegido contra chip de alumínio	Característica indicada na descrição do produto; não implica detecção de alumínio.
Fator de correção K	K=0	Característica especial indicada na ficha.

Dados elétricos
Tensão de operação	10…30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Valor informado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada para o sensor.
Proteção contra curto-circuitos	Sim; por impulso	Versão de proteção informada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada para a alimentação.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e normas EMC transcritos da ficha técnica.

Saídas e comutação
Função de saída	Normalmente aberta	Estado funcional especificado.
Tipo de saída	PNP	Tipo de saída de comutação.
Frequência de comutação DC	100 Hz	Frequência máxima informada para comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite máximo indicado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação.
Histerese	1…20 % de Sr	Faixa declarada em relação à distância de comutação nominal Sr.
Proteção da saída	Proteção contra sobrecarga e curto-circuito	Recursos de proteção informados para o circuito.

Detecção
Alcance de detecção	4,5 mm	Valor nominal de alcance informado pelo fabricante.
Distância de trabalho	0…3,64 mm	Faixa de distância de trabalho indicada na ficha.
Montagem	Embutida	Condição de montagem especificada.
Fator de correção para aço	1	Fator declarado para aço.

Conexões e interfaces
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Tipo de conector e número/material dos contatos indicados.
Número de fios	3	Número de fios indicado nos dados do anúncio.
Protocolo de comunicação	Não informado	A ficha apresenta saída de comutação, sem protocolo especificado.

Condições ambientais e resistência
Grau de proteção	IP68; coolant	Classificação e aplicação de proteção informadas pelo fabricante.
Temperatura ambiente	-25…70 °C	Faixa de temperatura de operação especificada.
Resistência à pressão	100 bar / 10 MPa na face ativa	Limite de pressão indicado para a face ativa.
Força de impacto	EN 60068-2-27 Ehc 1 J	Ensaio e valor declarados na ficha.
Certificado UL Ta	25…70 °C	Faixa de temperatura ambiente indicada no dado UL.
Número de arquivo UL	E174191	Identificação do arquivo UL fornecida na ficha.
Número de aprovação UL	A012	Identificação de aprovação informada na ficha.
Fontes de alimentação	Limited Voltage/Current	Classificação informada nos dados do produto.

Dados mecânicos
Formato	Cilíndrico roscado	Forma construtiva indicada.
Dimensões	M18 x 1; comprimento de 70 mm	Dimensões externas declaradas.
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material informado para o invólucro.
Material da face ativa	Aço inoxidável 1.4404 / 316L	Material informado para a face ativa.
Material da janela dos LEDs	PEI	Material informado para a janela indicadora.
Material das porcas de fixação	Aço inoxidável 1.4404 / 316L	Material especificado para as porcas.
Torque máximo de aperto	50 Nm	Limite de aperto indicado pelo fabricante.
Porcas de fixação	2	Quantidade informada como material incluído.
Peso	55,3 g	Peso declarado na ficha técnica.
Invólucro todo em metal	Sim	Característica construtiva declarada.
Contatos	Banhados a ouro	Acabamento dos contatos informado pelo fabricante.

Displays e elementos de operação
Indicador de estado	LED amarelo de status de chaveamento, 4 x 90°	Indicação visual e posições declaradas na ficha.

Confiabilidade e identificação regulatória
MTTF	1258 anos	Valor de MTTF informado pelo fabricante; não equivale a período de garantia.
GTIN	4021179242462	Identificador comercial informado para o produto.
SKU / Part Number	IGC249	Código do produto.
NCM	8536.50.90	Classificação fiscal informada na ficha.
Software embarcado	Não incluído	Informação declarada pelo fabricante.

COMPATIBILIDADE

Comunicação

• A ficha não informa suporte a protocolos de comunicação; trata-se de um sensor com saída de comutação PNP.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados; saída PNP normalmente aberta; alimentação de 10…30 V DC. A compatibilidade elétrica depende de o circuito de entrada aceitar PNP e dos limites de tensão e corrente especificados.

Processo Corpo cilíndrico roscado M18 x 1, instalação embutida. Não é informada uma conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP normalmente aberta e alimentação de 10…30 V DC	✓	A saída e a faixa de alimentação correspondem às especificações do sensor; confirme também o limite de corrente da entrada.
Aplicação que requer detecção de materiais ferrosos	✓	A ficha informa detecção apenas de materiais ferrosos.
Aplicação que requer detecção de materiais não ferrosos	✗	A aplicação declarada limita a detecção a materiais ferrosos.
Instalação com rosca M18 x 1 e montagem embutida	✓	A designação da rosca e o tipo de montagem correspondem à ficha.
Sistema que exige protocolo de comunicação ou saída diferente de PNP normalmente aberta	✗	Não há protocolo informado e a função de saída especificada é PNP normalmente aberta.
Aplicação que exige frequência de comutação acima de 100 Hz	✗	A frequência de comutação DC especificada é 100 Hz.

INSTALAÇÃO

Como instalar o Sensor indutivo totalmente metálico IFM IGC249, M18 x 1, PNP normalmente aberto, alcance de detecção de 4,5 mm, IP68

Confirme que a aplicação exige detecção de material ferroso e que o alvo pode ser detectado dentro do alcance especificado.
Verifique se a posição de instalação permite montagem embutida e rosca M18 x 1.
Prepare o alojamento e instale o sensor sem danificar a rosca, a face ativa ou o conector.
Aperte respeitando o torque máximo de 50 Nm indicado pelo fabricante.
Conecte o conector M12 de codificação A ao circuito compatível com saída PNP e alimentação de 10…30 V DC; consulte o datasheet para a atribuição dos contatos.
Energize o circuito e verifique a indicação do LED de status de chaveamento e a resposta da entrada conectada.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação incluídas.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado ao aproximar o alvo.	Alvo não ferroso, distância fora do alcance ou alimentação/conexão incompatível.	Confirme se o alvo é ferroso, meça a distância até a face ativa e verifique a alimentação dentro da faixa especificada e a compatibilidade da entrada com PNP.
A entrada permanece acionada ou não apresenta o estado esperado.	Lógica da entrada incompatível com a saída normalmente aberta ou ligação incorreta dos contatos.	Compare a configuração da entrada com a função PNP normalmente aberta e confira a atribuição dos contatos no datasheet.
O sensor não comuta de forma consistente na aplicação.	Distância de trabalho, posição de montagem ou condições do alvo fora das condições de detecção previstas.	Verifique a montagem embutida, a distância de trabalho indicada e se o material do alvo é ferroso.
O sensor deixa de operar após a instalação em ambiente com fluido ou pressão.	Condições de instalação fora dos limites especificados ou vedação/conexão comprometida.	Confira temperatura, condição de uso com coolant, limite de pressão aplicável à face ativa e integridade da instalação; compare com o datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IGC249 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGC249 e para que tipo de detecção ele serve?

É um sensor indutivo totalmente metálico para detecção de materiais ferrosos. A ficha indica uso em máquinas-ferramenta e aplicações com refrigerantes e lubrificantes.

Que conexão elétrica e saída preciso prever?

O sensor usa conector M12 de codificação A com 3 contatos e saída PNP normalmente aberta. O circuito deve aceitar essa saída e alimentação de 10…30 V DC.

Ele detecta alumínio ou outros materiais não ferrosos?

Não: a ficha especifica detecção apenas de materiais ferrosos. A proteção contra chip de alumínio é uma característica informada, não uma indicação de detecção de alumínio.

Posso usar o IGC249 se preciso de alcance maior que 4,5 mm?

A ficha informa alcance de detecção de 4,5 mm e distância de trabalho de 0…3,64 mm. Se a aplicação exigir mais, procure uma versão cuja ficha declare o alcance necessário.

O sensor tem saída NPN ou normalmente fechada?

Não conforme os dados disponíveis: este modelo tem saída PNP normalmente aberta. Se o circuito exigir outra configuração, selecione um sensor com a função de saída correspondente.

O que verificar se o sensor não detectar o alvo?

Antes de substituí-lo, confirme que o alvo é ferroso, que está dentro da distância de trabalho indicada e que a alimentação está entre 10 e 30 V DC. Confira também a compatibilidade da entrada com PNP.

O que pode causar uma leitura intermitente na entrada do controlador?

Uma causa possível é montagem ou distância de detecção inadequada; outra é incompatibilidade na ligação ou na configuração da entrada. Verifique posição, material do alvo, fiação e lógica PNP antes de trocar o sensor.

O produto acompanha porcas ou preciso comprar peças de fixação separadas?

A ficha informa duas porcas de fixação incluídas. Não há indicação de cabo ou outro acessório incluído.

Como decido entre este sensor e outro modelo indutivo?

Escolha o IGC249 quando a aplicação aceitar alvo ferroso, montagem embutida M18 x 1 e saída PNP normalmente aberta. Para material não ferroso, outra função de saída ou maior alcance, compare modelos com especificações adequadas.

Como devo instalar e conferir o funcionamento?

Instale na posição embutida prevista, respeite o torque máximo especificado e conecte o M12 conforme o datasheet. Depois, confira o LED de status e a resposta da entrada do controlador.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; neste modelo, a ficha limita a detecção a materiais ferrosos. (Ref.: material detectável: apenas materiais ferrosos)

PNP normalmente aberto

Configuração de saída de comutação PNP com função normalmente aberta. (Ref.: saída PNP, normalmente aberta)

Montagem embutida

Condição de montagem indicada para instalar o sensor embutido na superfície de montagem. (Ref.: tipo de montagem: embutido)

Histerese

Faixa diferencial entre os pontos de comutação e liberação, expressa em relação à distância nominal Sr. (Ref.: 1…20 % de Sr)

Grau de proteção IP68

Classificação de proteção declarada para o produto, indicada na ficha também para aplicação coolant. (Ref.: IP68; coolant)
