Sensor Indutivo IFM IGC248 - Totalmente Metálico

Pré-visualizar: IGC248 IFM - Sensor Indutivo Totalmente Metálico Automação Industrial e Coolant M18, 5mm, PNP, M12

IGC248 IFM - Sensor Indutivo Totalmente Metálico Automação Industrial e Coolant M18, 5mm, PNP, M12

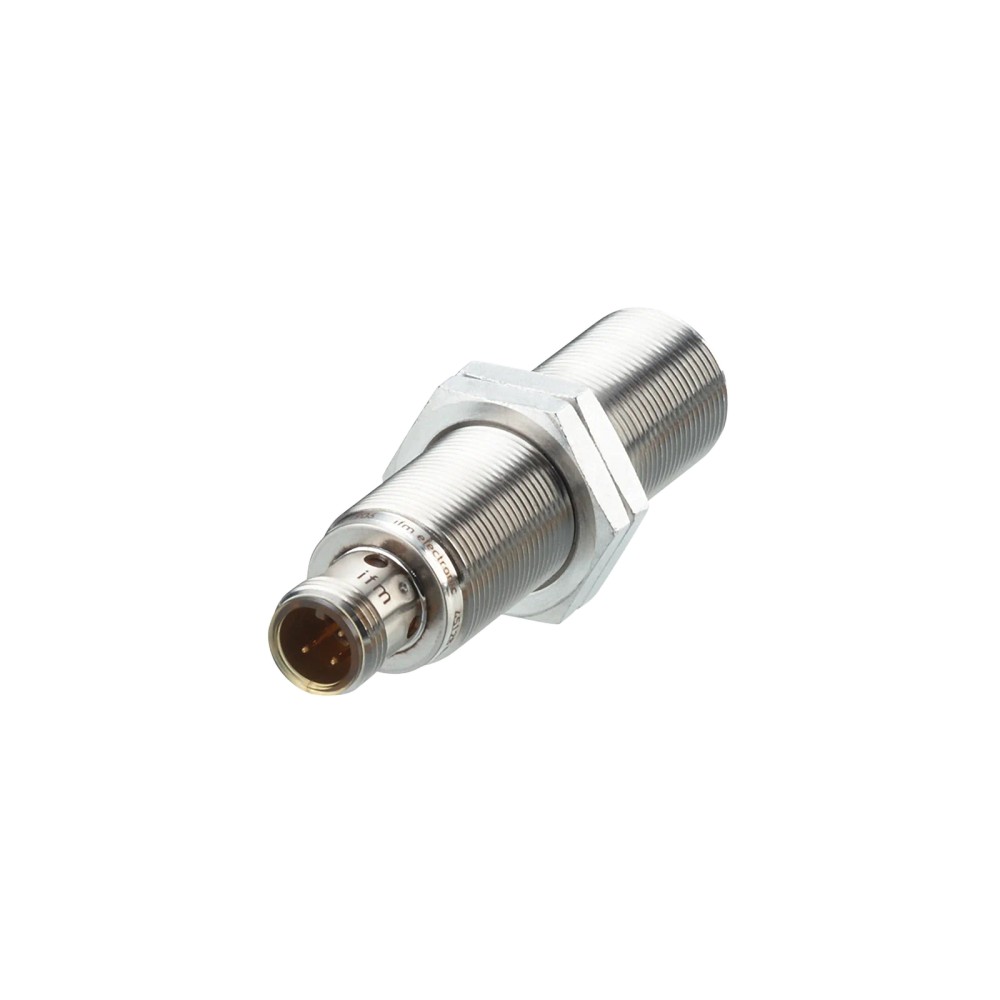

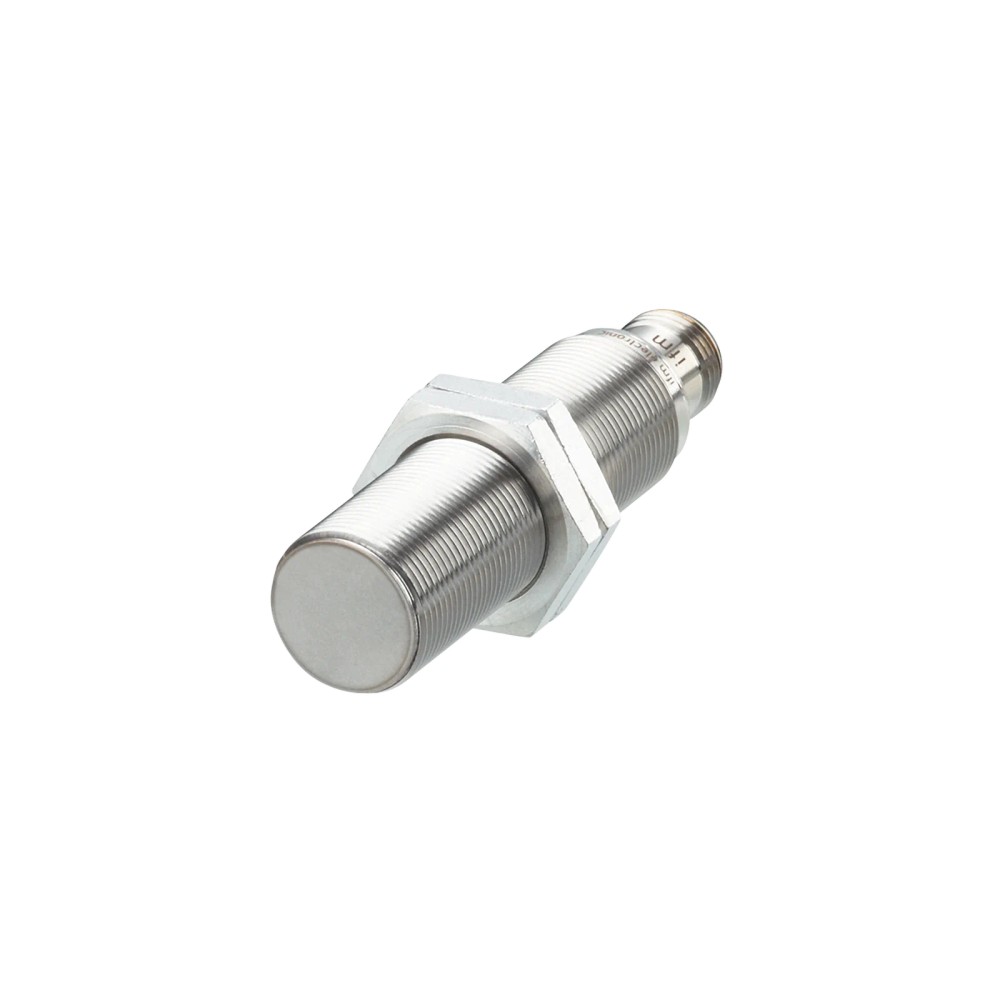

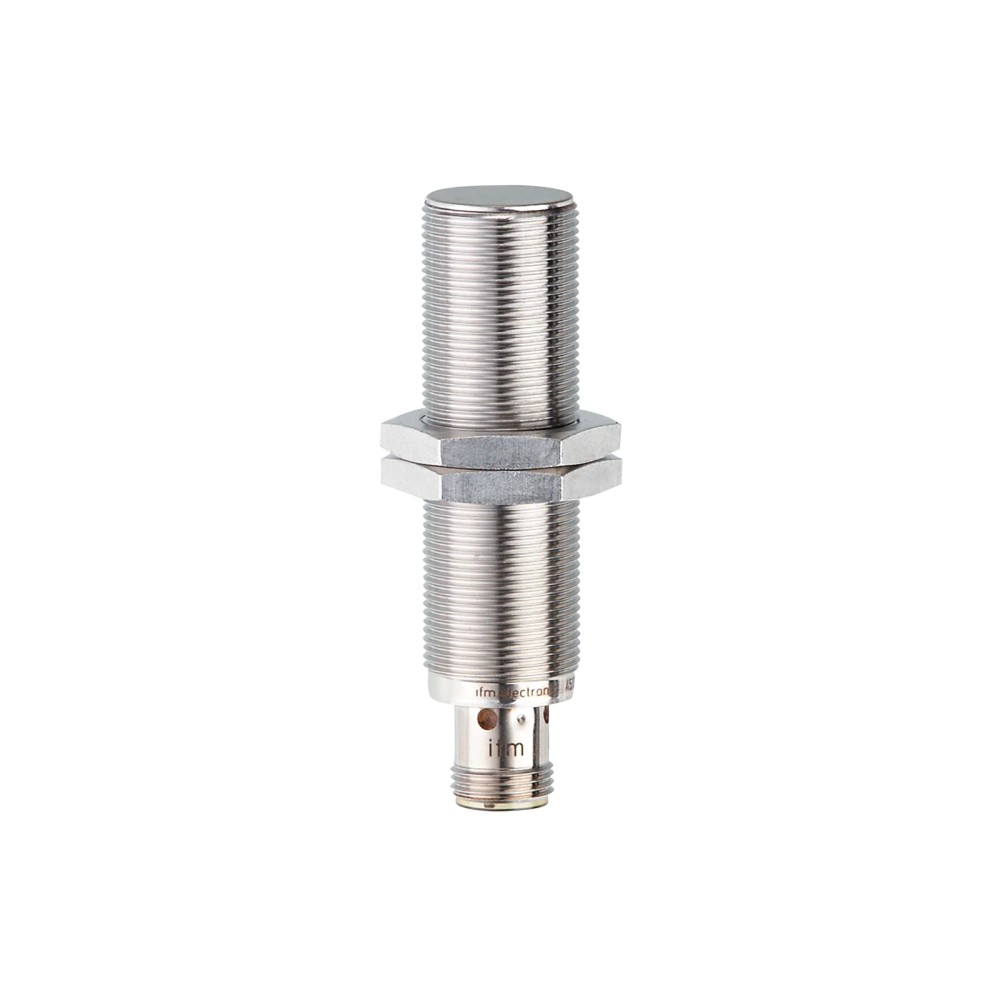

Imagem meramente ilustrativa

R$ 775,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGC248
EAN: 4021179239295
NCM do produto: 85365090

Destaques do Produto Rosca M18...mais

Fechar menu

Saiba mais sobre: "IGC248 IFM - Sensor Indutivo Totalmente Metálico Automação Industrial e Coolant M18, 5mm, PNP, M12"

Destaques do Produto

Rosca

M18

Alcance

5mm

Saída

PNP

Montagem

Embutido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IGC248 IFM - Sensor Indutivo Totalmente Metálico Automação Industrial e Coolant M18, 5mm, PNP, M12

O IGC248 é um sensor indutivo totalmente metálico projetado para automação industrial, sendo ideal para máquinas-ferramenta expostas a refrigerantes e lubrificantes. Ele oferece uma distância de detecção de 5 mm com montagem embutida, operando com sinal de saída PNP e conexão elétrica M12. Seu invólucro em aço inoxidável garante alta resistência mecânica em condições operacionais severas.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IGC248
Rosca	M18 x 1
Alcance	5 mm
Saída	PNP / Normalmente Aberto
Material	Aço inoxidável 1.4404
Proteção	IP 67, IP 68
Conexão	M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em máquinas-ferramenta
Monitoramento de lubrificantes e refrigerantes
Ambientes industriais com exigência de robustez mecânica

⚠ Considere outro se precisa de:

Instalação em locais com temperaturas superiores a 70 °C
Detecção de objetos não metálicos
Uso em circuitos que exigem lógica de saída NPN

APLICAÇÕES E USO

Máquinas-ferramenta
Detecção de presença de peças metálicas em linhas de automação
Monitoramento em ambientes com presença constante de líquidos refrigerantes

COMO ESCOLHER

Antes de comprar o IGC248 IFM - Sensor Indutivo Totalmente Metálico Automação Industrial e Coolant M18, 5mm, PNP, M12, verifique estes pontos:

Escolha este produto se

Sua aplicação exige um sensor com alta resistência a fluidos industriais, refrigerantes e impactos mecânicos, e se o seu controlador utiliza lógica PNP com conector M12.

Busque outra opção se

Sua aplicação exige um alcance superior a 5 mm, se o sistema de controle utiliza lógica NPN, ou se o ambiente de trabalho excede os 70 °C.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	10...30 DC	Limite de alimentação elétrica
Consumo de corrente	< 20 mA	Corrente de operação sem carga

Saídas
Configuração de saída	PNP	Lógica de comutação
Função de saída	Normalmente aberto	Estado do contato sem detecção
Capacidade de corrente	100 mA	Limite máximo de corrente constante

Dados Mecânicos
Invólucro	M18 x 1	Dimensões da rosca
Material	1.4404 (Aço inoxidável 316L)	Composição do invólucro
Resistência à pressão	100 bar	Limitação de pressão na face ativa

Condições Ambientais
Grau de proteção	IP 67, IP 68	Resistência a fluidos e poeira
Temperatura ambiente	-25...70 °C	Faixa de operação térmica

COMPATIBILIDADE

Comunicação

• Digital Switching (24V DC)

Conexões

Elétrica Conector M12 de 3 pinos

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
PLC PNP Input	✓	O sensor possui saída PNP padrão 24V.
Ambiente com refrigerante pesado	✓	Design robusto e classificação IP67/68.
Detecção de plástico	✗	Indutivo apenas detecta metais.
Conexão M12	✓	Possui conector integrado M12 de 3 pinos.

INSTALAÇÃO

Como instalar o IGC248 IFM - Sensor Indutivo Totalmente Metálico Automação Industrial e Coolant M18, 5mm, PNP, M12

Limpe a rosca de montagem no local de instalação.
Rosqueie o sensor no suporte até a posição desejada.
Ajuste as duas porcas de fixação inclusas para travar o sensor na posição.
Aplique o torque máximo de 50 Nm para evitar danos mecânicos.
Conecte o cabo M12 de 3 pinos ao sensor.
Verifique o status do LED indicador para confirmar o funcionamento.

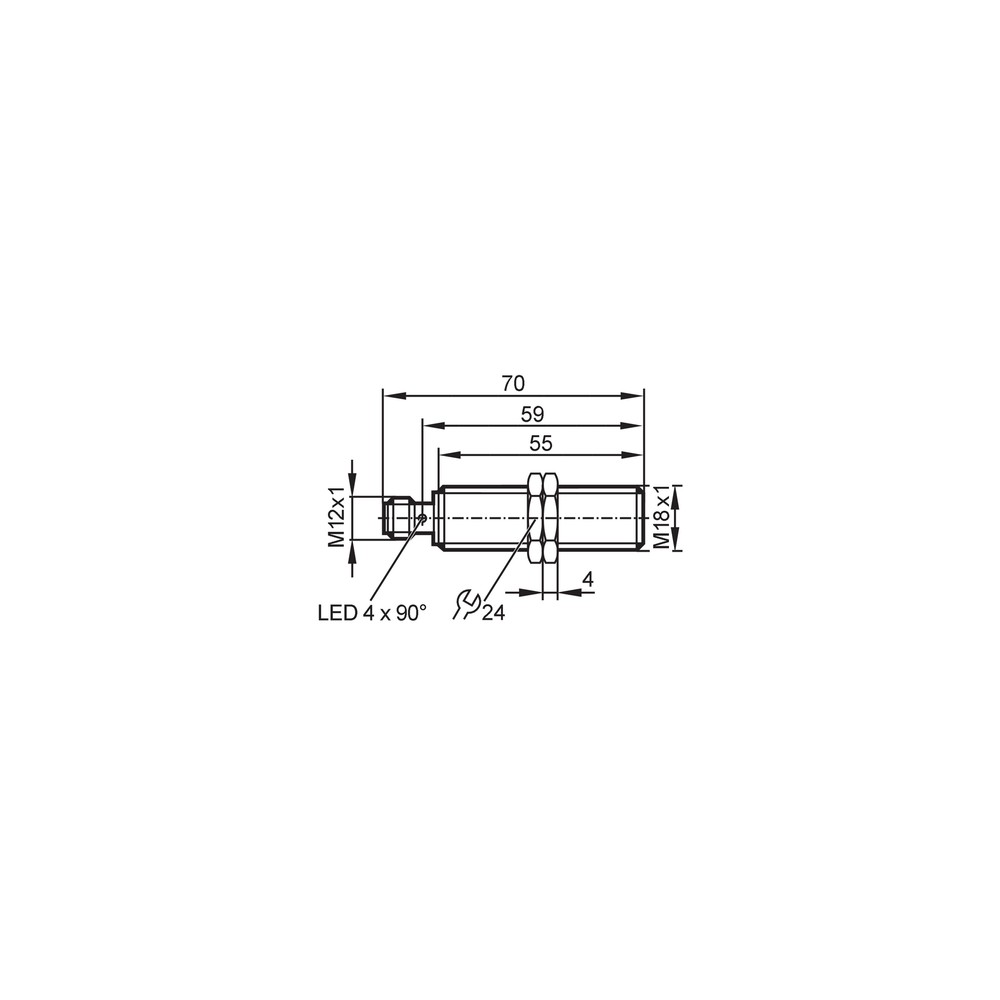

Desenho Dimensional

ACESSÓRIOS

2x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta	Objeto fora da distância de detecção ou desalinhado	Verificar se a distância entre o objeto e a face é menor que 5 mm
LED de status não acende ou erro no CLP	Curto-circuito na fiação ou sobrecarga	Medir continuidade e verificar voltagem de alimentação
Danos físicos na face ativa	Impacto mecânico excessivo	Inspeção visual da integridade da face do sensor
Funcionamento intermitente	Queda de tensão na fonte	Verificar se a tensão de alimentação está entre 10 e 30V DC

DOCUMENTAÇÃO TÉCNICA

Datasheet IGC248 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

Qual é o alcance de detecção deste sensor?

O sensor possui uma distância de comutação nominal de 5 mm.

Este sensor pode ser utilizado em ambientes com presença de óleo de corte ou refrigerante?

Sim, ele foi projetado especificamente para aplicações em máquinas-ferramenta expostas a refrigerantes e lubrificantes agressivos.

Este modelo é para montagem embutida ou não embutida?

Este sensor é do tipo embutido, o que permite sua montagem rente à superfície metálica de fixação sem interferência no campo eletromagnético.

Posso utilizar este sensor em um CLP que exige entrada NPN?

Não, este modelo possui saída PNP. Para controladores que exigem lógica NPN, este sensor não é compatível.

Este sensor consegue detectar objetos plásticos ou de madeira?

Sensores indutivos operam baseados em campos eletromagnéticos; portanto, eles detectam apenas objetos metálicos (ferrosos e não ferrosos).

Como saber se o sensor parou de funcionar?

O sintoma comum é a ausência de sinal de saída mesmo com um objeto metálico próximo à face ativa.

O que devo verificar se o sensor não está comutando?

Primeiro, verifique se a distância entre o objeto e a face do sensor está dentro do limite de 5 mm e certifique-se de que não há curto-circuito na carga.

Este sensor é melhor do que um sensor indutivo de corpo plástico?

Este modelo possui invólucro totalmente metálico em aço inoxidável 1.4404 (316L), sendo muito mais resistente a impactos mecânicos do que sensores de corpo plástico.

Qual é o padrão de conexão elétrica para este componente?

Este sensor utiliza um conector M12 padrão de 3 pinos com codificação A.

Como funciona a procedência e suporte deste produto?

O suporte técnico e o faturamento são realizados diretamente pela IFM Electronic LTDA.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída que comuta o positivo (tensão de alimentação) para a carga. (Ref.: Configuração de saída)

IP68

Grau de proteção contra entrada de poeira e imersão prolongada em água sob condições especificadas. (Ref.: Grau de proteção)

Montagem Embutida

Princípio de instalação onde o sensor pode ser montado rente ao metal ao redor da face ativa sem perder o alcance nominal. (Ref.: Tipo de montagem)

1.4404

Classificação de aço inoxidável austenítico, também conhecido como 316L, resistente à corrosão. (Ref.: Material)

Indutivo

Princípio de detecção que utiliza osciladores de alta frequência para detectar objetos metálicos sem contato. (Ref.: Tipo de produto)
