Sensor Indutivo IGC236 IFM M18 8mm PNP NF

Pré-visualizar: IGC236 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP NF

IGC236 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP NF

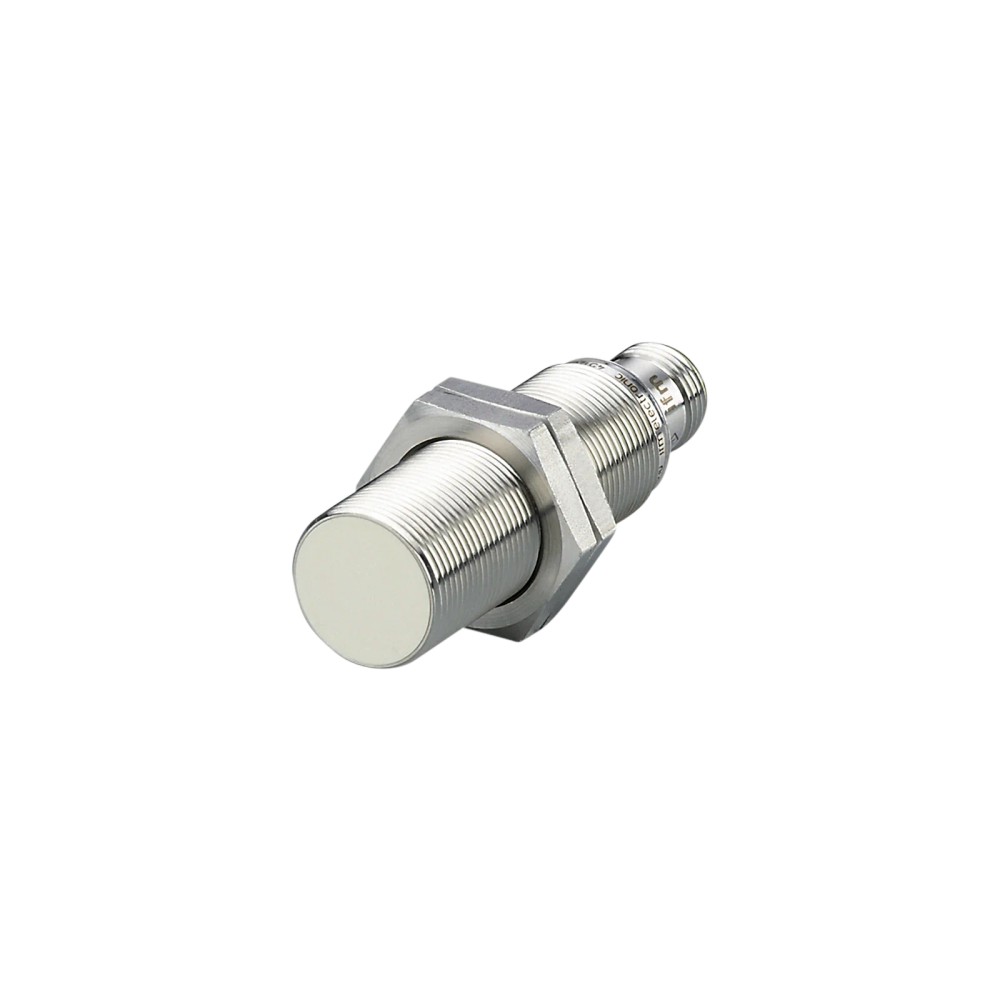

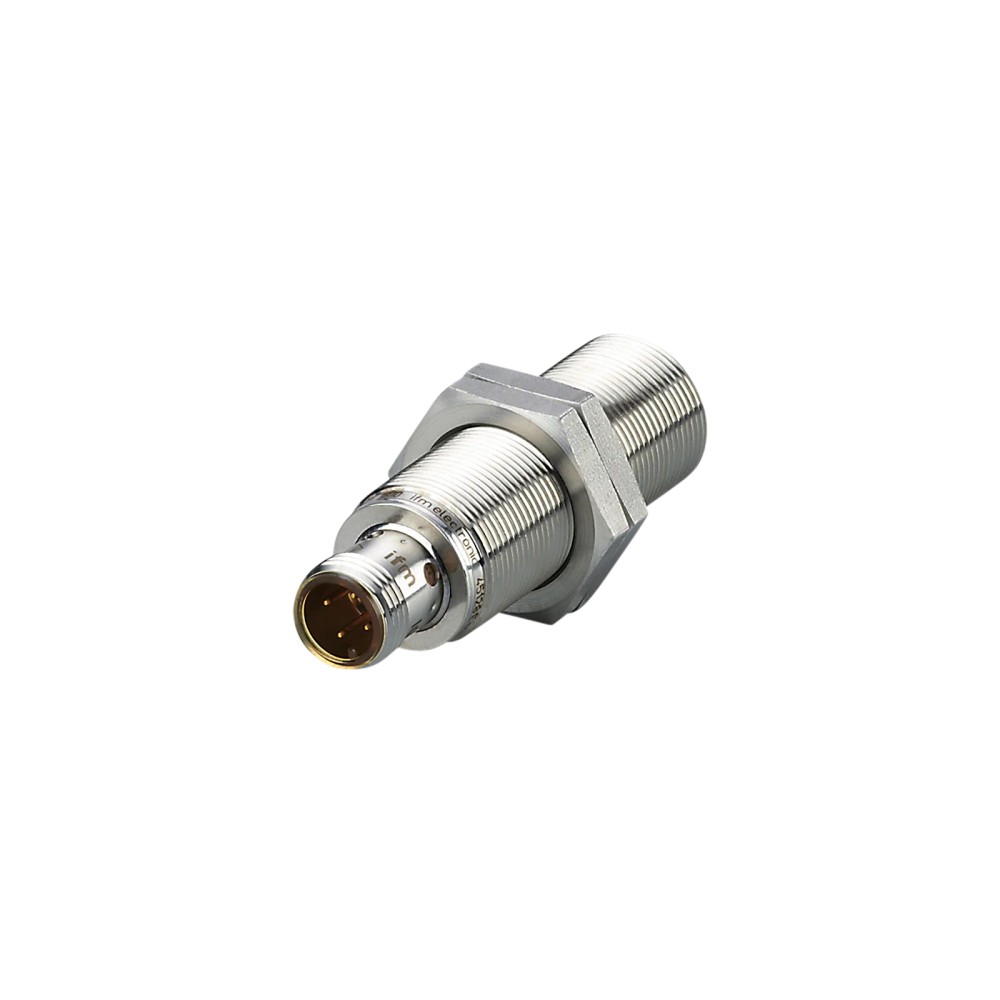

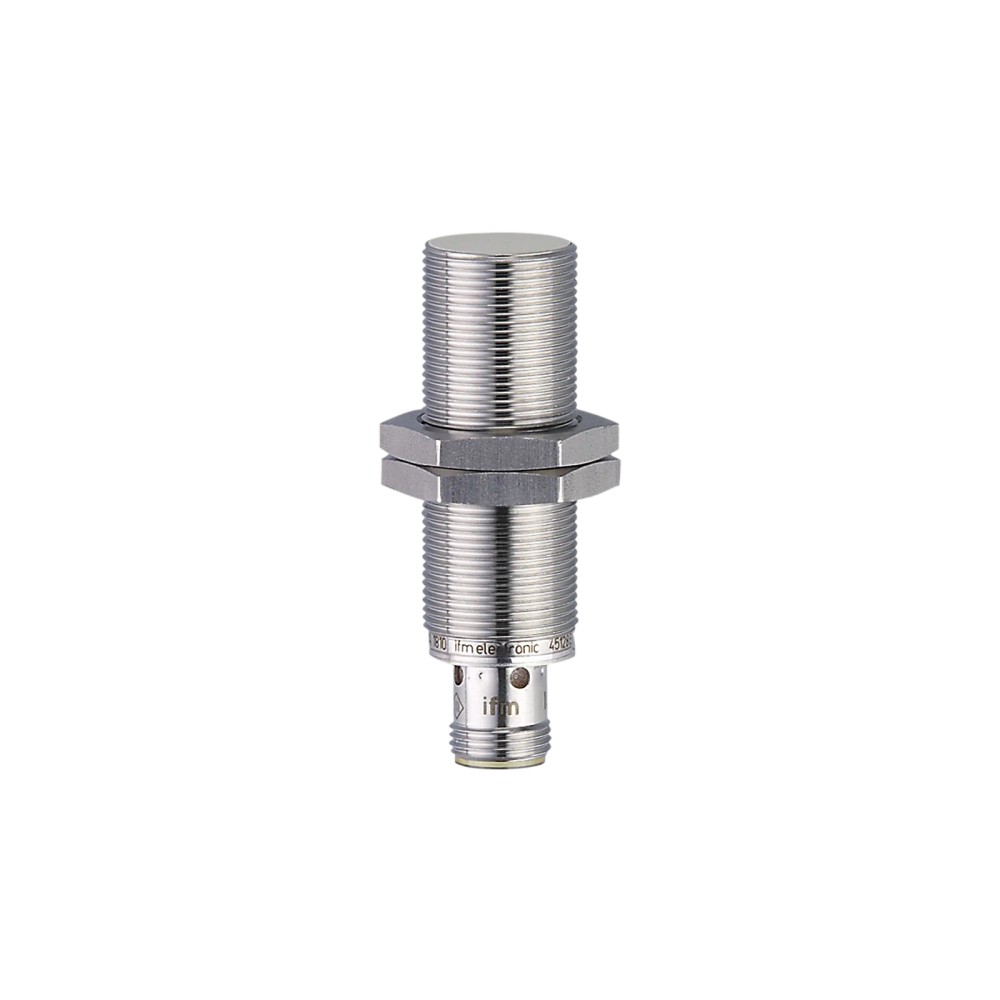

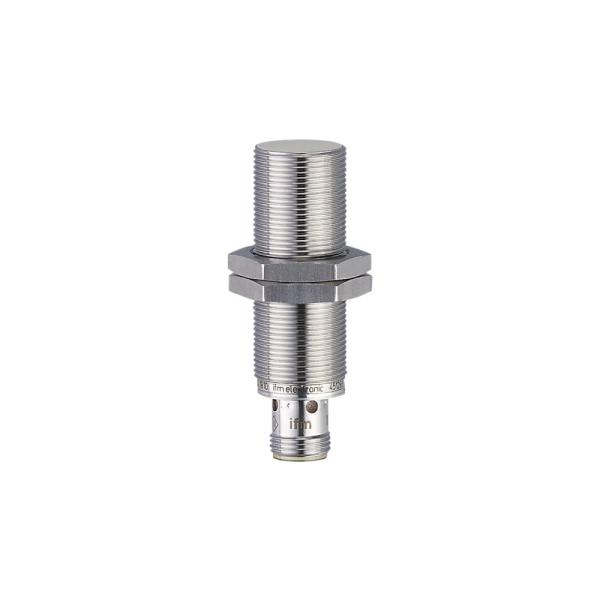

Imagem meramente ilustrativa

R$ 711,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGC236
EAN: 4021179101837
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "IGC236 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP NF"

Destaques do Produto

Tipo de Saída

PNP

Função de Saída

Normalmente Fechado

Diâmetro

M18

Alcance

8 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IGC236 IFM - Sensor Indutivo M18 8mm PNP NF

O sensor indutivo IGC236 da ifm electronic é um dispositivo de detecção de proximidade de alto desempenho, desenvolvido para automação industrial rigorosa. Com invólucro M18, ele oferece um alcance de detecção de 8mm e saída PNP normalmente fechada. É ideal para ambientes com refrigerantes e lubrificantes, garantindo longa durabilidade através de contatos banhados a ouro.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IGC236
Marca	ifm
Rosca	M18 x 1
Alcance de detecção	8 mm
Tipo de Saída	PNP
Função	Normalmente Fechado
Proteção	IP 68
Frequência	400 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em máquinas-ferramenta com uso intenso de refrigerantes
Sistemas de automação industrial que exigem montagem embutida
Processos que utilizam lubrificantes industriais

⚠ Considere outro se precisa de:

Instalação em locais com vibrações excessivas que excedam as especificações de montagem
Uso em detecção de objetos não metálicos
Exposição a produtos químicos agressivos não listados como compatíveis com LCP ou bronze branco

APLICAÇÕES E USO

Usinagem de metais e máquinas-ferramenta
Linhas de montagem com exposição a fluidos de corte
Automação industrial que requer sensores de montagem embutida

COMO ESCOLHER

Antes de comprar o IGC236 IFM - Sensor Indutivo M18 8mm PNP NF, verifique estes pontos:

Quando escolher este sensor

Ideal para ambientes agressivos onde há presença de óleos, refrigerantes e cavacos metálicos, devido ao seu grau de proteção IP68 e construção robusta.

Quando buscar outra opção

Busque outra versão se sua aplicação exigir saída tipo NPN, contato Normalmente Aberto (NA) ou um alcance superior a 8mm.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Detecção
Alcance de detecção	8 mm	Distância nominal de operação
Tipo de montagem	embutido	Requisito de instalação para operação correta

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação permitida
Frequência de comutação	400 Hz	Velocidade máxima de operação
Consumo de corrente	< 10 mA	Corrente sem carga

Condições Ambientais
Grau de proteção	IP 68	Proteção ambiental contra água e poeira
Temperatura ambiente	-25...70 °C	Limites operacionais térmicos

COMPATIBILIDADE

Comunicação

• IO (Digital padrão PNP)

Conexões

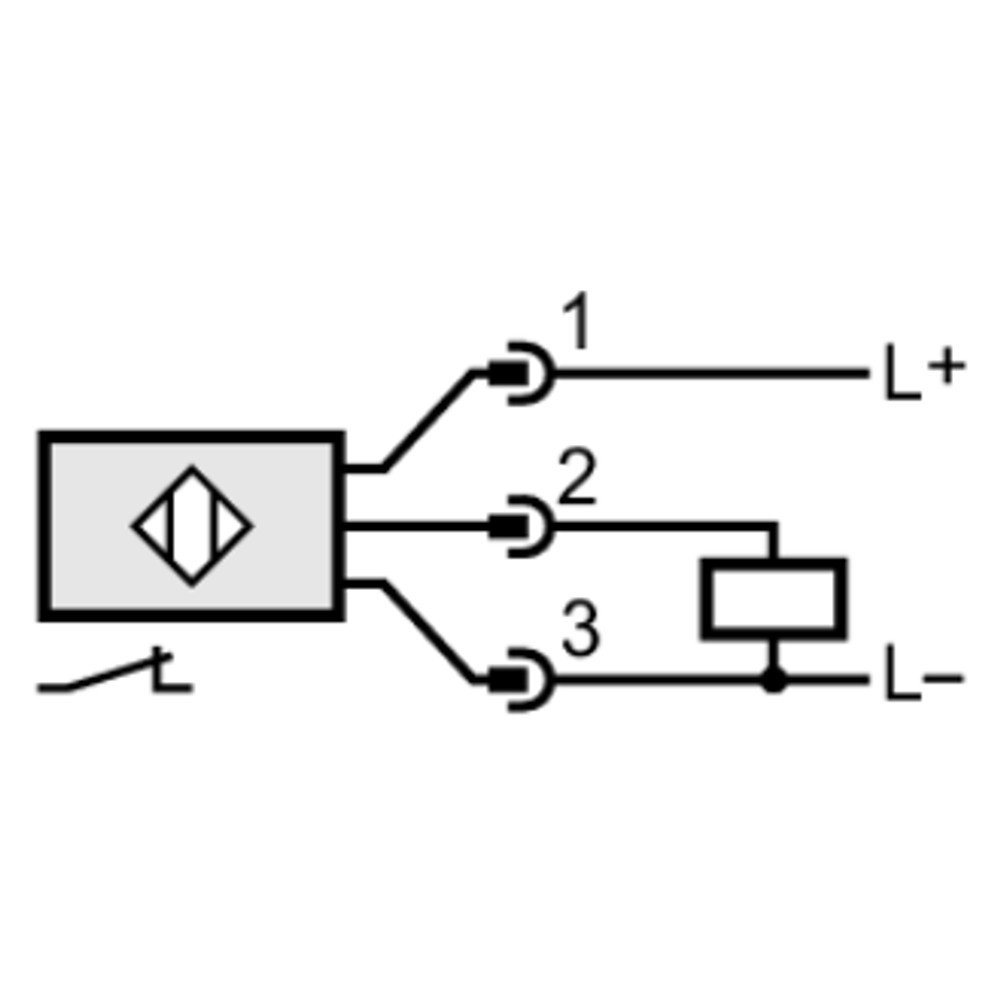

Elétrica M12 (Codificação A, 3 pinos)

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com refrigeração agressiva	✓	O sensor possui proteção IP68 e materiais resistentes a fluidos de usinagem.
Sistemas de controle baseados em NPN	✗	O sensor é configurado exclusivamente para saída PNP.

INSTALAÇÃO

Como instalar o IGC236 IFM - Sensor Indutivo M18 8mm PNP NF

Certifique-se de que a alimentação elétrica esteja desligada.
Verifique se o furo de montagem M18 está livre de rebarbas.
Rosqueie o sensor manualmente até a posição desejada.
Utilize as porcas de fixação fornecidas para travar o sensor na posição.
Conecte o cabo M12, garantindo que a codificação A esteja alinhada corretamente.
Ligue a alimentação e verifique o acendimento do LED de status ao aproximar um alvo metálico.

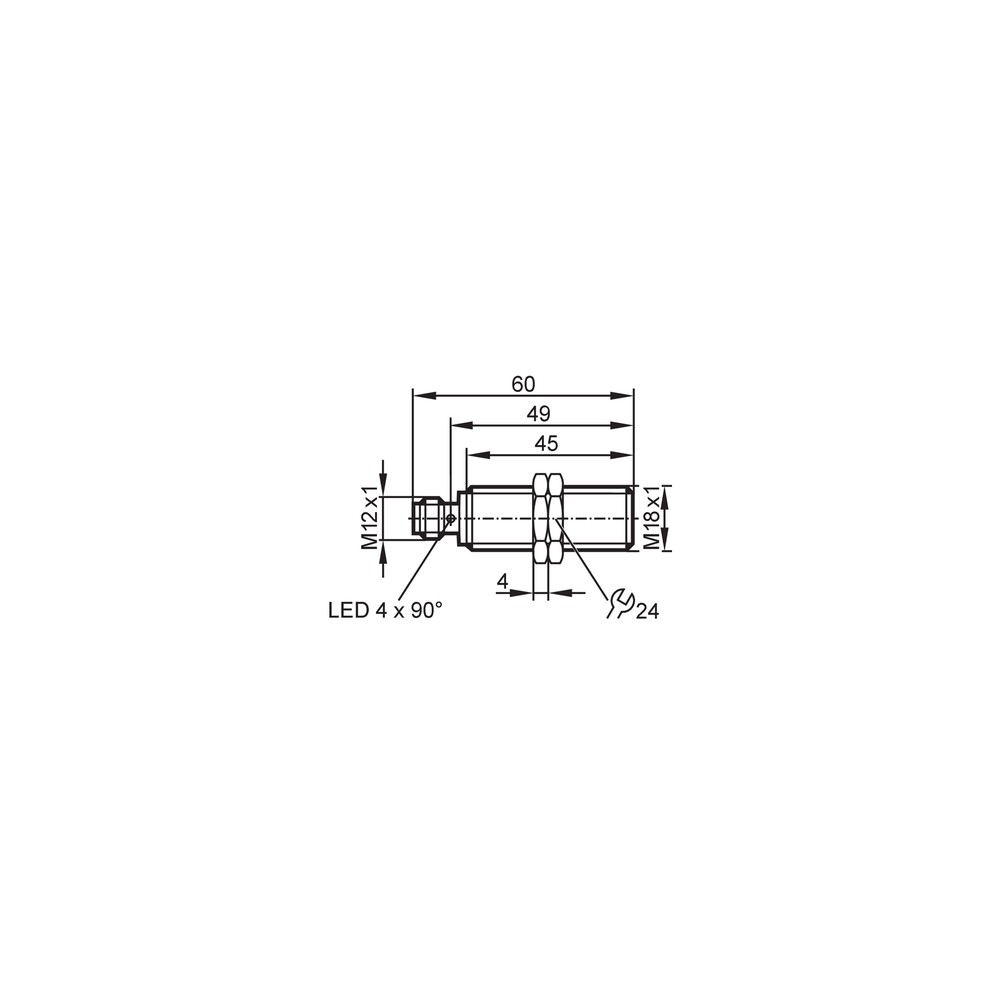

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação em latão revestido com bronze branco

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O LED de status não acende.	Tensão fora da faixa ou erro de cabeamento.	Meça a tensão nos pinos 1 e 3 do conector M12.
O sensor comuta sem objeto alvo.	Presença de metal acumulado na face ativa.	Limpe a face ativa do sensor com pano macio.
O sinal de saída não altera o estado do CLP.	Curto-circuito ou sobrecarga na carga de saída.	Verifique se há curto-circuito na carga conectada ao pino 4.
Detecção intermitente ou falha de leitura.	Alvo metálico fora da distância nominal.	Verifique a distância entre o alvo e a face ativa do sensor (distância operacional: 0...6,48 mm).

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IGC236 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IGC236 e qual sua principal aplicação?

O sensor indutivo IGC236 é um dispositivo de proximidade com rosca M18, projetado para detecção sem contato de objetos metálicos, ideal para ambientes industriais com presença de refrigerantes e lubrificantes.

O que vem na embalagem junto com o sensor?

O sensor é fornecido com 2 porcas de fixação em latão revestido com bronze branco.

Posso usar este sensor para detectar plásticos?

Este modelo não é indicado para detecção de materiais não metálicos, como plásticos, madeira ou líquidos sem propriedades condutivas.

Este sensor pode ser usado em qualquer condição de temperatura ou umidade?

Não, este sensor foi projetado especificamente para aplicações industriais e não deve ser utilizado em condições de submersão prolongada fora das especificações IP68 ou em temperaturas que excedam -25 a 70 °C.

O sensor parou de funcionar, como devo diagnosticar?

Sintomas como falha na comutação ou LEDs apagados podem indicar mau contato ou rompimento de cabo; verifique a continuidade da fiação e a tensão de alimentação (10-30V DC).

Como sei se o problema é no sensor ou no CLP?

A verificação deve começar pela medição da tensão nos pinos do conector M12 e a observação do LED de status; se o LED não acender na presença de alvo metálico, o sensor ou o cabeamento podem estar danificados.

Este sensor é compatível com entradas NPN?

A escolha entre modelos similares depende do tipo de saída (PNP/NPN), função (NA/NF) e alcance; o IGC236 oferece alcance de 8mm e saída PNP NF, ideal para sistemas que exigem sinal de segurança ou intertravamento em estado normal.

Por que escolher este modelo se existem sensores mais baratos?

O IGC236 é uma escolha robusta para ambientes de usinagem devido aos contatos banhados a ouro e resistência a fluidos, superando sensores convencionais de uso geral em longevidade.

Quais cuidados devo tomar ao instalar o sensor?

A instalação deve ser feita mantendo o torque correto nas porcas de fixação e garantindo que a face ativa não sofra impacto mecânico direto durante o ajuste.

Qual a procedência deste componente?

O sensor IGC236 é um produto da marca ifm electronic, mundialmente reconhecida por componentes de automação industrial de alta confiabilidade.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída onde o sensor comuta a carga para o positivo da fonte de alimentação. (Ref.: Tipo de saída)

Montagem Embutida

Permite que o sensor seja instalado rente a uma superfície metálica sem interferir no campo magnético de detecção. (Ref.: Tipo de montagem)

IP68

Grau de proteção contra poeira e submersão em água, assegurando estanqueidade. (Ref.: Grau de proteção)

Histerese

Diferença entre o ponto de ativação e o ponto de desativação do sensor, evitando sinais instáveis. (Ref.: Histerese)

MTTF

Tempo médio entre falhas, indicando a confiabilidade estatística do dispositivo. (Ref.: MTTF)
