Sensor Indutivo IFM IGC232 M18 PNP 5mm

Pré-visualizar: IGC232 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 5mm M12

IGC232 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 5mm M12

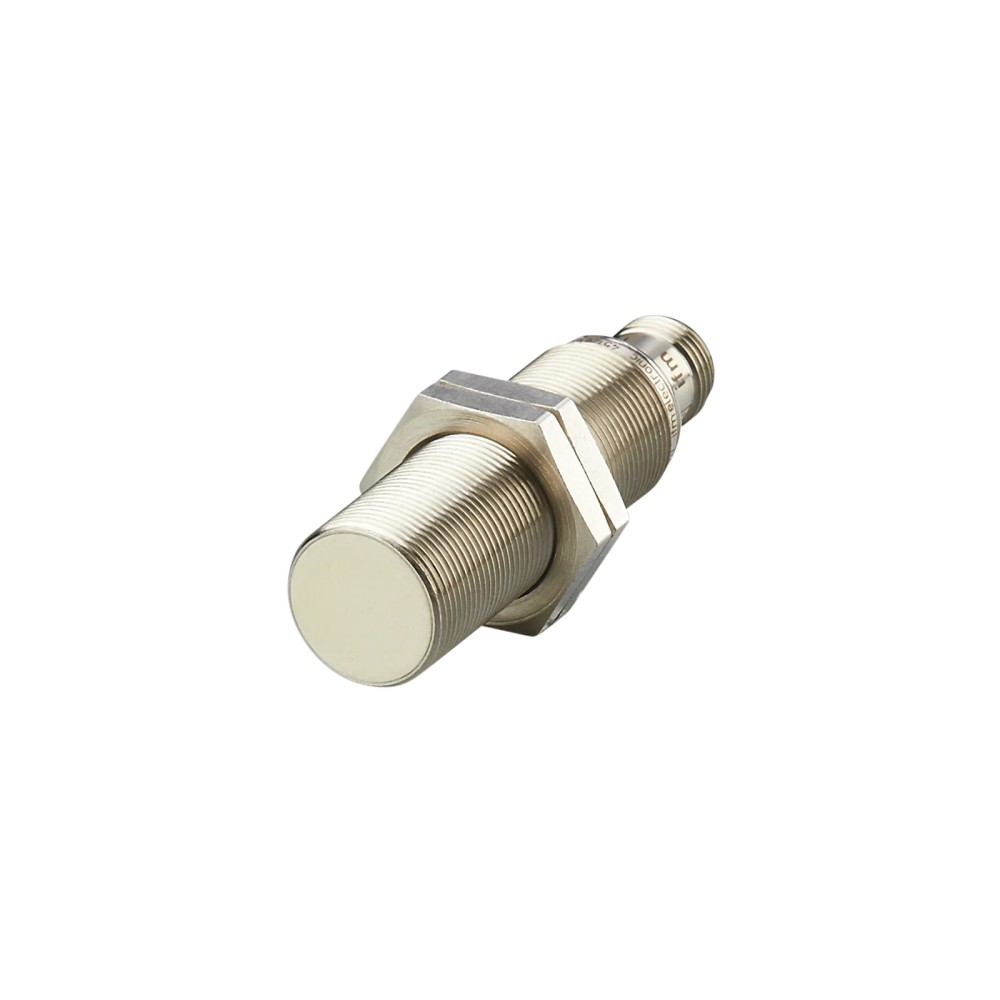

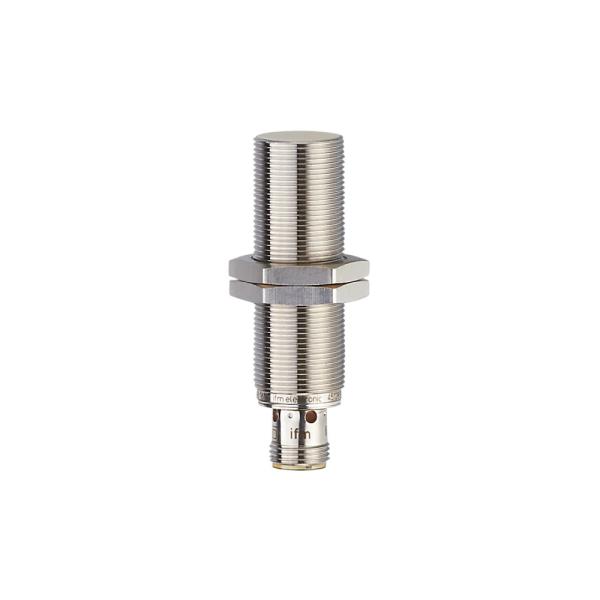

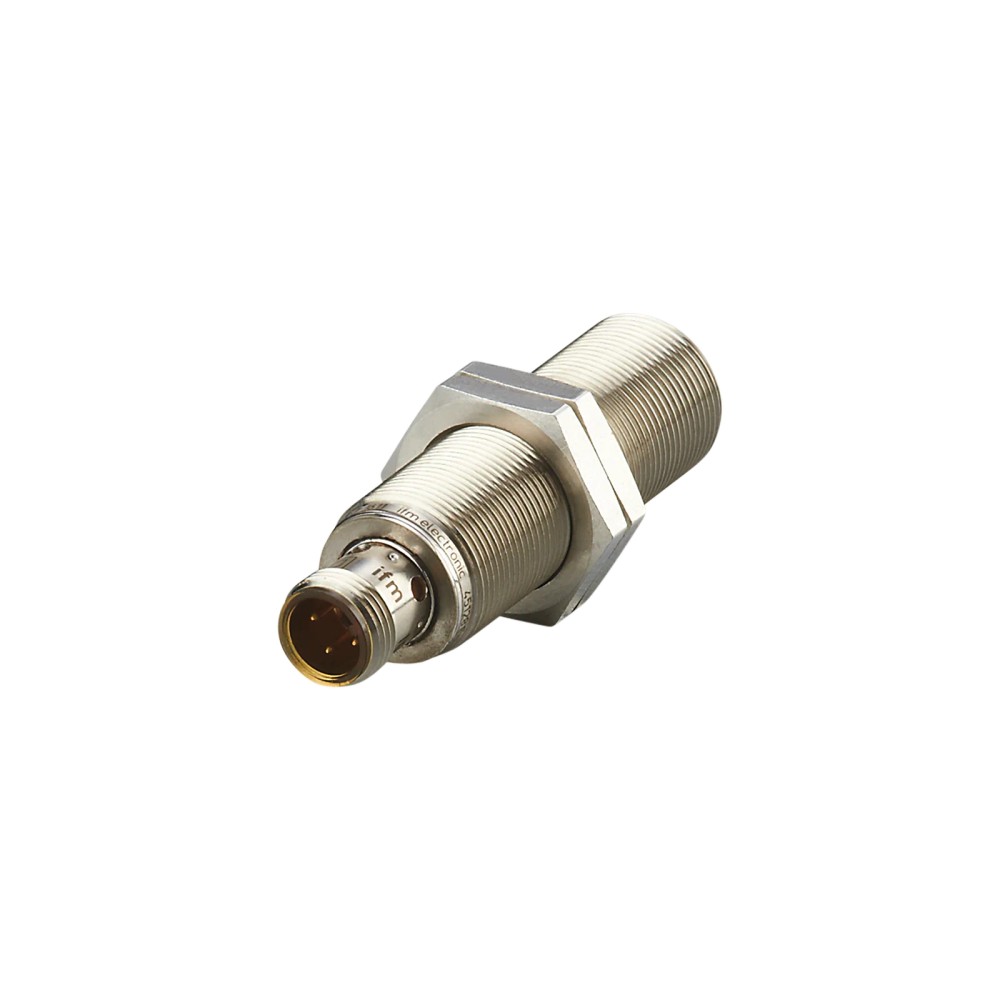

Imagem meramente ilustrativa

R$ 826,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGC232
EAN: 4021179101790
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "IGC232 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 5mm M12"

Destaques do Produto

Tipo de Saída

PNP

Conexão

M12

Rosca

M18

Alcance

5 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGC232 M18 PNP 5mm M12

Este sensor indutivo da ifm electronic é uma solução robusta para detecção de metais com alcance de 5mm. Destaca-se por possuir tecnologia Fator 1, garantindo detecção uniforme de diversos metais, e construção em aço inoxidável com grau de proteção IP68. Ideal para automação em ambientes severos com presença de refrigerantes e lubrificantes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
Formato	M18 x 1
Alcance de Detecção	5 mm
Tipo de Saída	PNP
Função de Saída	Normalmente Aberto (NO)
Frequência	2000 Hz
Proteção	IP 68
Conexão	M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Uso em máquinas de ferramentas com lubrificantes e refrigerantes
Linhas de automação industrial que exigem detecção de metais variados (Fator 1)
Ambientes com interferência de campos eletromagnéticos
Aplicações que exigem montagem embutida em rosca M18

⚠ Considere outro se precisa de:

Aplicações que exijam saída lógica NPN
Detecção de objetos não metálicos (plásticos, borrachas)
Ambientes com temperatura ambiente superior a 70 °C
Uso em sistemas de controle com tensão de alimentação fora da faixa 10...30V DC

APLICAÇÕES E USO

Monitoramento de posição em máquinas de usinagem (CNC)
Detecção de peças metálicas em esteiras transportadoras
Automação industrial com alta exposição a fluidos de corte
Sistemas de indexação e detecção de fim de curso em dispositivos metálicos

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGC232 M18 PNP 5mm M12, verifique estes pontos:

Escolha este modelo se...

Necessitar de detecção metálica robusta em ambientes com fluidos de corte, onde a precisão deve ser mantida para diferentes ligas metálicas (Fator 1).

Considere outra opção se...

A aplicação exigir detecção de materiais não metálicos, ou se o espaço disponível for menor que o padrão M18.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Designação da rosca	M18 x 1	Forma construtiva padrão
Alcance de detecção	5 mm	Valor nominal
Tipo de montagem	Embutido	Instalação mecânica

Dados Elétricos
Tensão de operação	10...30 DC V	Limite de operação
Consumo de corrente	20 mA	Valor típico
Saída	PNP / Normalmente Aberto	Lógica de comutação

Condições Ambientais
Grau de proteção	IP 68	Resistência a fluidos e poeira
Temperatura ambiente	-25...70 °C	Limites operacionais
Imunidade a campo eletromagnético	300 mT	Resistência a interferência

COMPATIBILIDADE

Comunicação

• Saída digital (on/off) binária

Conexões

Elétrica Conector M12, codificação A, 3 pinos

Processo M18 x 1 roscado

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças de Aço	✓	Sensor otimizado para detecção de metais ferrosos.
Detecção de Alumínio/Cobre (Fator 1)	✓	Tecnologia Fator 1 equaliza a distância de detecção para metais não ferrosos.
Ambientes com alta temperatura (>70°C)	✗	Excede a especificação térmica de operação do sensor.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGC232 M18 PNP 5mm M12

Verifique a compatibilidade do furo roscado M18 na máquina.
Limpe a área de instalação removendo cavacos e resíduos.
Rosqueie o sensor manualmente no local de montagem.
Posicione o sensor observando a distância de trabalho nominal.
Aperte as porcas de fixação inclusas firmemente.
Conecte o cabo M12 e verifique o acendimento do LED de status ao aproximar um objeto metálico.

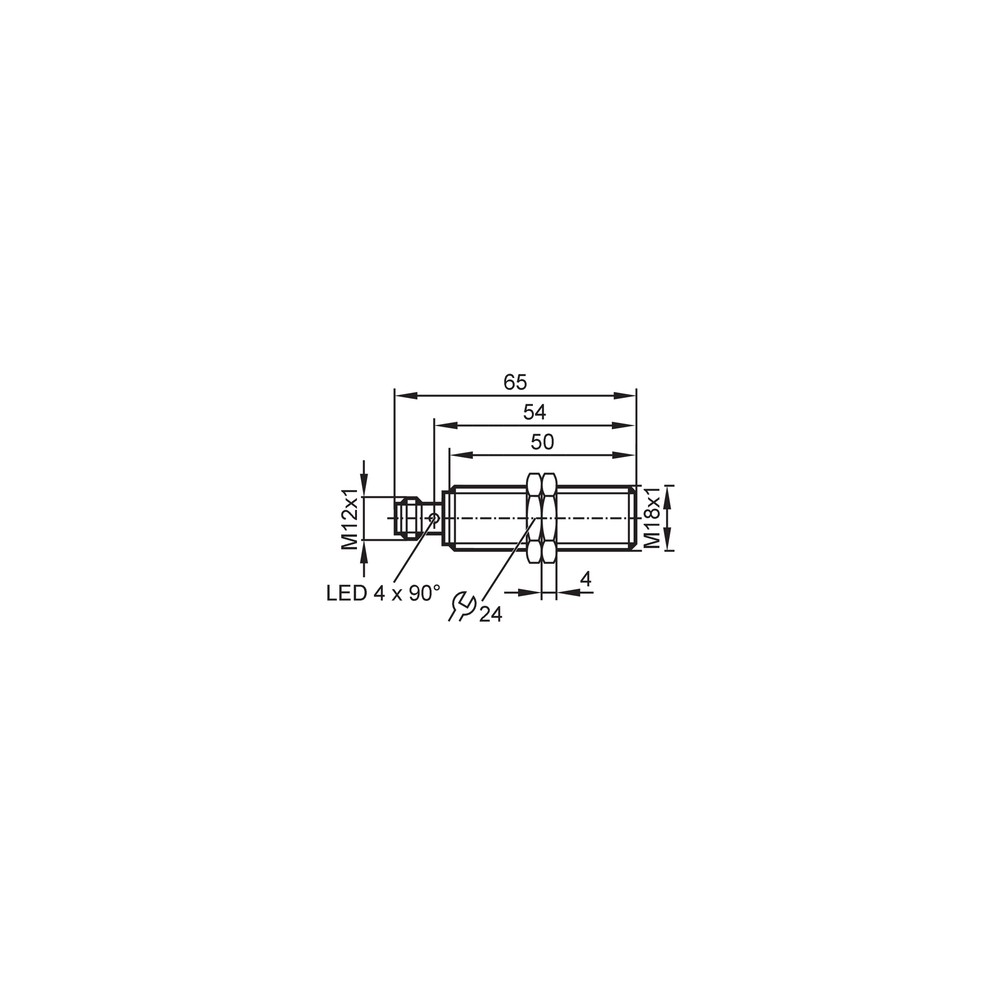

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status piscando rapidamente	Curto-circuito ou sobrecarga na saída	Verifique a corrente da carga (máx 100mA) e integridade dos cabos
Sensor não comuta e LED desligado	Falha na alimentação de energia	Meça a tensão entre pinos 1 e 3 (10-30V DC)
Detecção intermitente ou inexistente	Desalinhamento mecânico	Verifique se a distância entre face ativa e alvo está dentro de 0...4,05 mm
Sinal instável	Interferência externa ou ruído	Verifique a blindagem do cabo e proximidade com fontes de alta corrente

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor indutivo e onde devo utilizá-lo?

O IGC232 é um sensor indutivo M18 com tecnologia Fator 1, projetado para detecção sem contato de objetos metálicos em ambientes industriais, especialmente onde há presença de fluidos de refrigeração.

Quais acessórios acompanham o produto na embalagem?

Ele acompanha duas porcas de fixação metálicas para montagem mecânica no painel ou suporte de máquina.

Este sensor funciona com entradas do tipo NPN?

Não, este modelo possui saída PNP. Se o seu CLP ou sistema de controle exige lógica NPN, este sensor não é compatível.

Posso utilizar este sensor para detectar objetos plásticos?

Não, este sensor é otimizado exclusivamente para detectar objetos metálicos. Materiais plásticos, madeira ou líquidos não metálicos não serão detectados.

O sensor não está enviando sinal para o CLP. O que devo verificar?

O sintoma é a falha na comutação da saída. A causa provável é a quebra ou curto no cabo M12, ou desalinhamento mecânico. Verifique a continuidade do cabo e a tensão de alimentação de 10-30V.

O LED do sensor está comportando-se de forma anormal, o que pode ser?

O sintoma é o LED de status piscando ou não acendendo. Isso geralmente indica curto-circuito na carga ou sobrecarga na saída. Verifique se a corrente de carga excede os 100mA permitidos.

Este sensor detecta todos os tipos de metais com a mesma distância?

Sim, a tecnologia Fator 1 permite que este sensor detecte aço, aço inoxidável, latão, alumínio e cobre com a mesma distância nominal de detecção de 5mm, eliminando ajustes de distância para diferentes metais.

Este sensor fornece medição de distância contínua?

O sensor é uma unidade de comutação. Para aplicações que exigem monitoramento contínuo de distância (analógico), considere um sensor de saída analógica, pois este modelo é apenas digital (on/off).

Quais cuidados devo ter ao instalar o sensor?

A instalação deve respeitar o torque máximo das porcas de fixação para evitar danos à rosca M18. Certifique-se de que o conector M12 esteja firmemente apertado para manter o grau de proteção IP68.

Qual a procedência deste sensor?

Este produto é fabricado pela ifm electronic. A garantia e suporte seguem as políticas comerciais da fabricante para produtos de automação industrial.

GLOSSÁRIO TÉCNICO

Fator 1

Tecnologia que permite ao sensor indutivo detectar todos os tipos de metal (aço, alumínio, cobre, etc.) com a mesma distância de detecção. (Ref.: Fator de correção = 1)

PNP

Configuração de saída onde o sensor comuta o polo positivo da fonte para a carga (saída positiva). (Ref.: Tipo de saída)

IP68

Grau de proteção que garante vedação contra poeira e imersão contínua em água ou outros fluidos, conforme testes do fabricante. (Ref.: Grau de proteção)

Histerese

Diferença entre a distância de ligação e desligamento do sensor, prevenindo o chaveamento instável próximo ao ponto de detecção. (Ref.: Histerese 3...15%)

Montagem Embutida

Possibilidade de montar o sensor nivelado com a superfície metálica ao redor, sem interferência no campo magnético. (Ref.: Tipo de montagem)
