Sensor Indutivo IFM IGC225 M18 PNP 12mm NA

Pré-visualizar: IGC225 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 12mm NA

IGC225 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 12mm NA

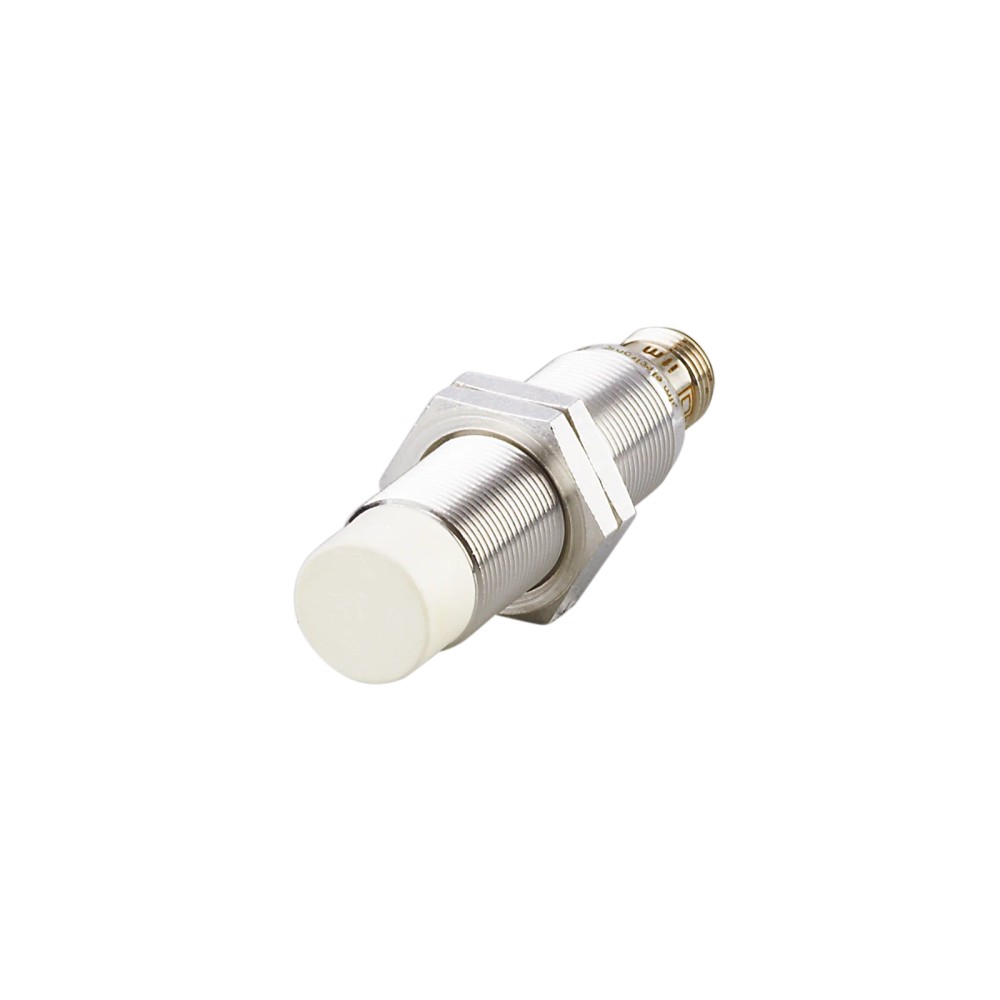

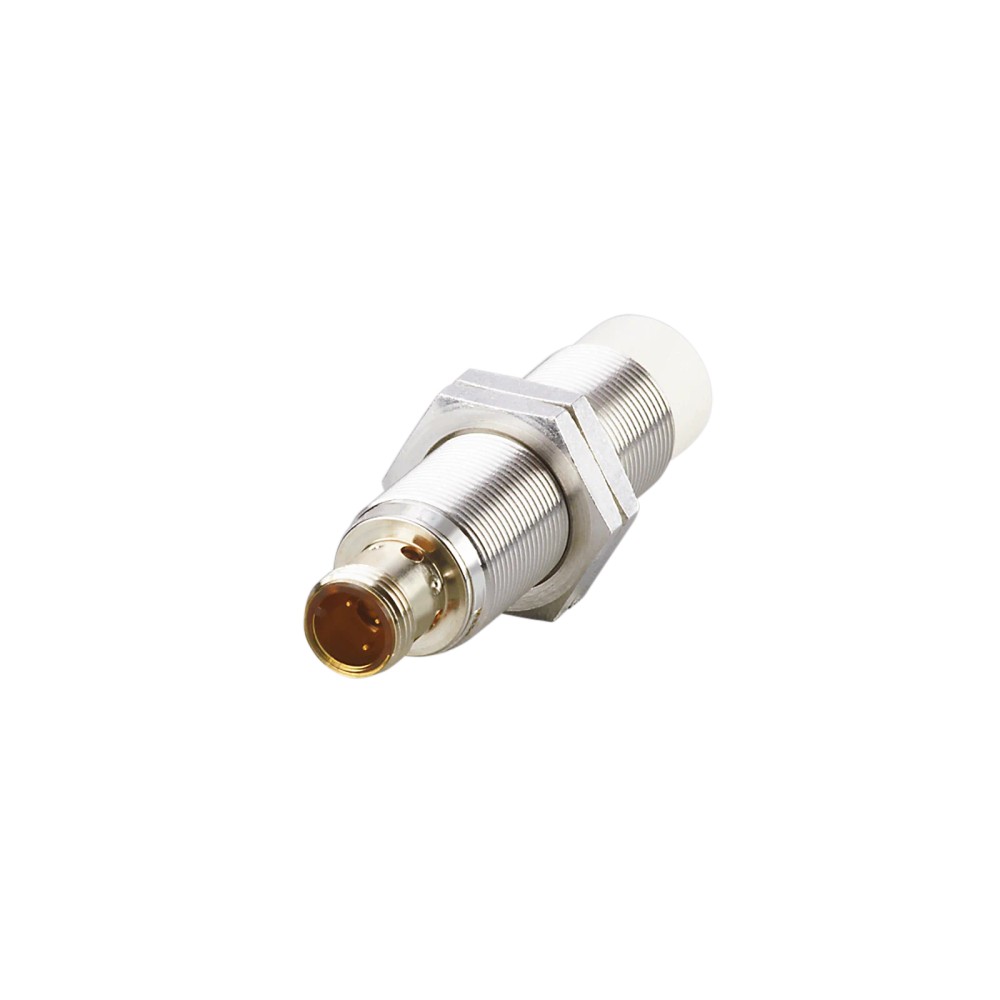

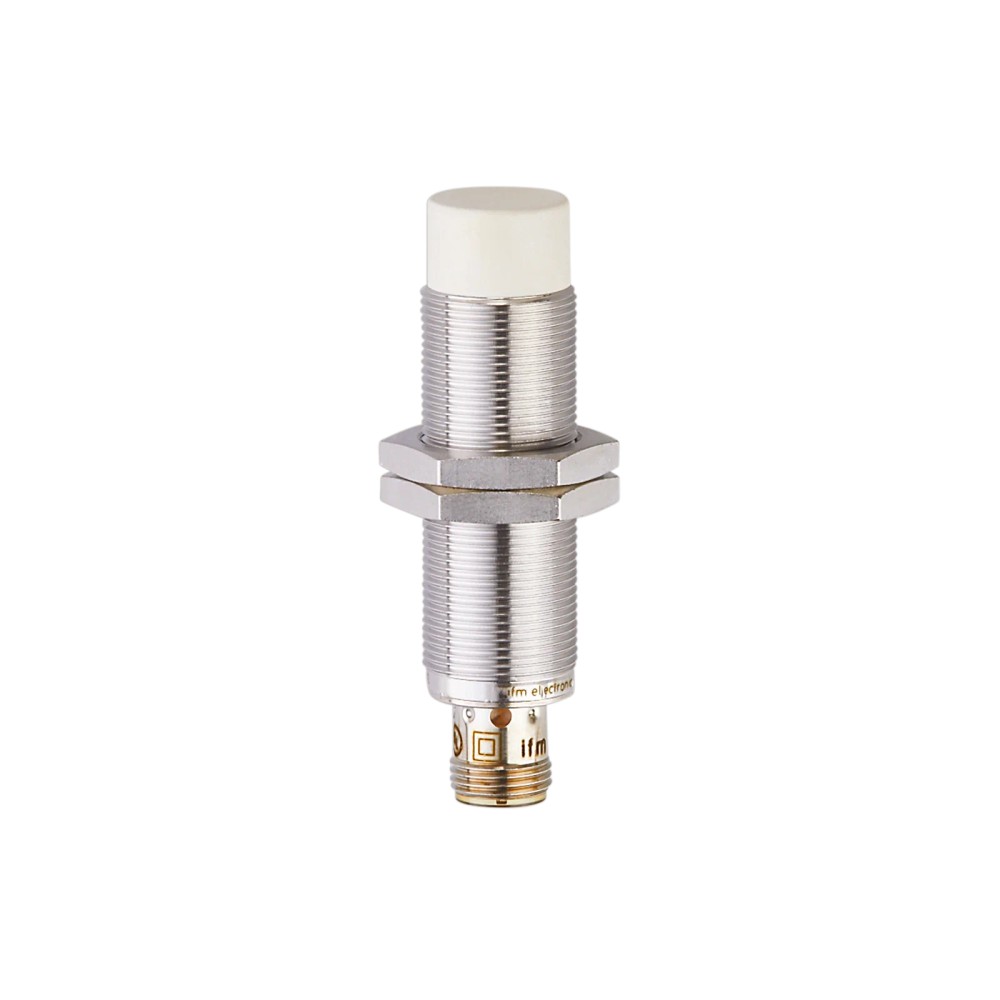

Imagem meramente ilustrativa

R$ 625,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGC225
EAN: 4021179101721
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "IGC225 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 12mm NA"

Destaques do Produto

Tipo de Saída

PNP

Distância de Detecção

12 mm

Conexão

M12

Rosca

M18

Montagem

Não embutido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGC225 M18 PNP 12mm NA

O sensor indutivo IGC225 da IFM é um componente industrial de alta precisão projetado para detecção sem contato de objetos metálicos. Com alcance de 12 mm e montagem não embutida, ele oferece robustez através de carcaça em latão revestido e grau de proteção IP68. É ideal para aplicações em máquinas-ferramenta e automação industrial que demandam alta confiabilidade.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IGC225
Diâmetro	M18
Alcance	12 mm
Saída	PNP NA
Conexão	M12
Grau Proteção	IP 68
Frequência	300 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial pesada e máquinas-ferramenta.
Detecção de presença de peças metálicas em linhas de montagem.
Ambientes com presença de refrigerantes e lubrificantes.
Conexões utilizando conectores padrão M12 A-coded.

⚠ Considere outro se precisa de:

Montagem embutida diretamente em metal (requer zona livre ao redor da face ativa).
Ambientes com temperaturas superiores a 70 °C.
Aplicações que exijam saída elétrica NPN.
Exposição a forças de aperto mecânico superiores a 25 Nm.

APLICAÇÕES E USO

Detecção de presença de peças em esteiras transportadoras.
Monitoramento de posição em máquinas-ferramenta.
Ambientes industriais com exposição a lubrificantes e refrigerantes.
Sistemas de automação industrial que utilizam lógica PNP.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGC225 M18 PNP 12mm NA, verifique estes pontos:

Quando escolher o IGC225

Ideal para aplicações onde a detecção de objetos metálicos requer uma distância maior (12mm) e alta resistência a fluidos industriais (IP68).

Quando buscar alternativa

Se a aplicação exigir montagem embutida em metal, procure modelos classificados como 'embutidos', ou se o controlador exigir lógica de saída NPN.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admissível
Saída de comutação	PNP	Tipo de sinal de saída
Frequência de comutação	300 Hz	Velocidade máxima de operação
Consumo de corrente	< 10 mA	Corrente de operação sem carga

Detecção
Alcance de detecção	12 mm	Distância nominal de detecção
Tipo de montagem	Não embutido	Restrição de instalação mecânica
Histerese	1...20 % de Sr	Diferencial de comutação

Dados Mecânicos

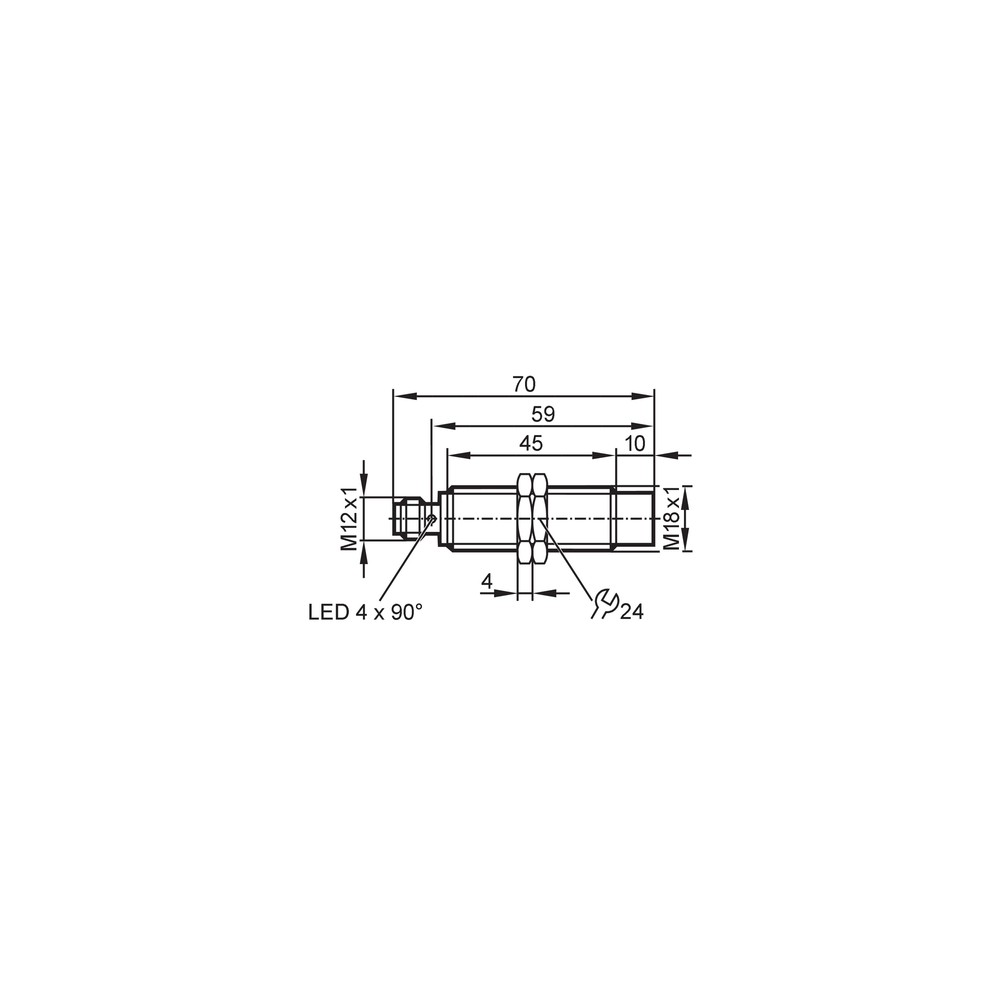

Dimensões	M18 x 1 / L = 70 mm	Dimensões externas
Material	Latão revestido com bronze branco	Material do invólucro
Torque de aperto	25 Nm	Máximo permitido na instalação
Grau de proteção	IP 68	Resistência a fluidos e poeira

COMPATIBILIDADE

Comunicação

• Sinal digital discreto 24V DC

Conexões

Elétrica Conector M12, 3 pinos, banhado a ouro

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com alta umidade	✓	O grau de proteção IP68 garante alta resistência contra entrada de água.
Instalação embutida em metal	✗	O modelo é 'não embutido', exigindo espaço livre para evitar detecção falsa da estrutura metálica.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGC225 M18 PNP 12mm NA

Verifique se a tensão de alimentação está desligada antes de iniciar.
Posicione o sensor M18 no suporte de montagem, respeitando a necessidade de zona livre (não embutido).
Rosqueie as porcas de fixação manualmente e finalize o aperto com chave, respeitando o limite de 25 Nm.
Conecte o cabo M12 de 3 vias ao sensor, garantindo o encaixe correto no conector codificado.
Ligue a alimentação e verifique se o LED amarelo de status acende.
Realize um teste de detecção com o alvo para ajustar o alinhamento fino.

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor mantém o sinal de saída ativo permanentemente (falso positivo).	Objeto metálico muito próximo à face lateral ou material acumulado sobre a face ativa.	Limpe a face ativa do sensor e verifique se há espaço livre conforme especificado para montagem não embutida.
Sensor não comuta ou não apresenta LED de status.	Tensão de alimentação fora da faixa de 10-30V DC ou polaridade invertida.	Utilize um multímetro para medir a tensão nos pinos do conector M12 e verifique o diagrama de conexão.
O sensor não comuta corretamente e pode apresentar aquecimento ou erro no controlador.	Curto-circuito na carga conectada ou sobrecarga na saída.	Desconecte a carga e verifique a continuidade da fiação; o sensor possui proteção contra curto-circuito integrada.
Sinais de comutação erráticos ou interferência no CLP.	Cabos de sinal passando próximos a cabos de potência sem blindagem adequada.	Garanta a separação física entre cabos de sinal e de potência e verifique o aterramento do sistema.

DOCUMENTAÇÃO TÉCNICA

Datasheet do Sensor Indutivo IGC225 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IGC225 e qual sua finalidade?

O sensor indutivo IGC225 é um dispositivo de detecção de proximidade M18, operando com tecnologia PNP e distância de comutação de 12 mm, ideal para automação industrial.

O que vem na embalagem junto com o sensor?

O produto acompanha duas porcas de fixação em latão revestido com bronze branco para montagem.

O sensor pode ser instalado em qualquer condição de temperatura ou montagem?

Este sensor não é recomendado para ambientes onde a temperatura exceda os 70 °C ou para aplicações que exijam montagem embutida em metal, visto que é um modelo não embutido.

Este sensor substitui um modelo NPN ou normalmente fechado (NF)?

Não, este modelo possui saída PNP com comutação normalmente aberta (NA). Se sua aplicação exige lógica NPN ou contato NF, este sensor não é compatível.

Como identificar se o sensor parou de funcionar corretamente?

O sintoma de falha pode ser a ausência de sinal de saída mesmo com objeto presente, possivelmente causado por curto-circuito ou inversão de polaridade.

O que verificar antes de solicitar a substituição da peça?

Verifique a integridade do cabo M12, a correta tensão de alimentação entre 10-30V DC e se o LED de status está acendendo durante a detecção.

Preciso comprar acessórios extras para conectar vários sensores?

Este sensor é uma unidade avulsa. Para aplicações multiponto, considere o uso de distribuidores passivos ou blocos de I/O, conforme a necessidade do sistema.

Por que escolher este modelo em vez de um sensor genérico de mercado?

O IGC225 é um modelo de alta performance com contatos banhados a ouro, garantindo maior durabilidade e menor resistência de contato em comparação a sensores padrão.

Quais cuidados tomar durante a montagem mecânica?

A instalação exige o uso de chave adequada para o torque máximo de 25 Nm, evitando o aperto excessivo que pode deformar a rosca M18.

Qual a garantia de qualidade e procedência deste sensor?

Este produto possui procedência garantida pela IFM, sendo um componente industrial original testado sob normas rigorosas de EMC e proteção IP68.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída que fornece tensão positiva (V+) quando o sensor é acionado (Ref.: Tipo de corrente DC).

Não embutido

Característica construtiva que exige espaço livre ao redor da face ativa para evitar detecções falsas (Ref.: Tipo de montagem).

IP 68

Grau de proteção contra poeira e imersão contínua em água conforme normas internacionais (Ref.: Grau de proteção).

Histerese

Diferença entre o ponto de comutação de aproximação e o ponto de desativação (Ref.: Histerese).

EMC

Compatibilidade Eletromagnética, garantindo que o sensor opere sem interferir ou ser afetado por outros dispositivos (Ref.: EMC).
