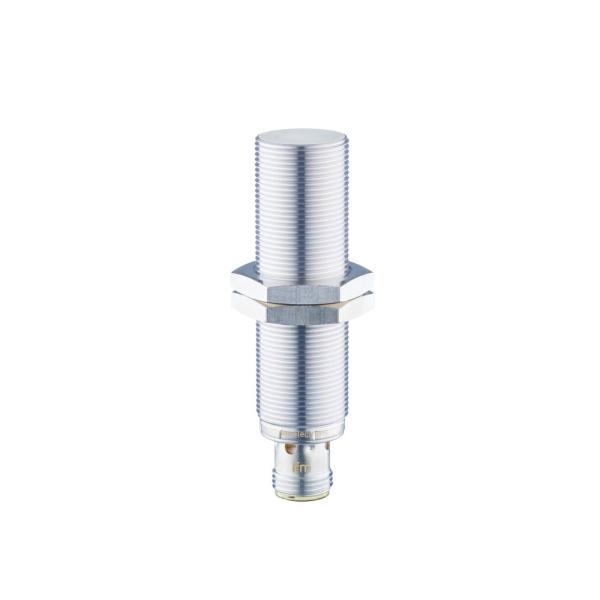

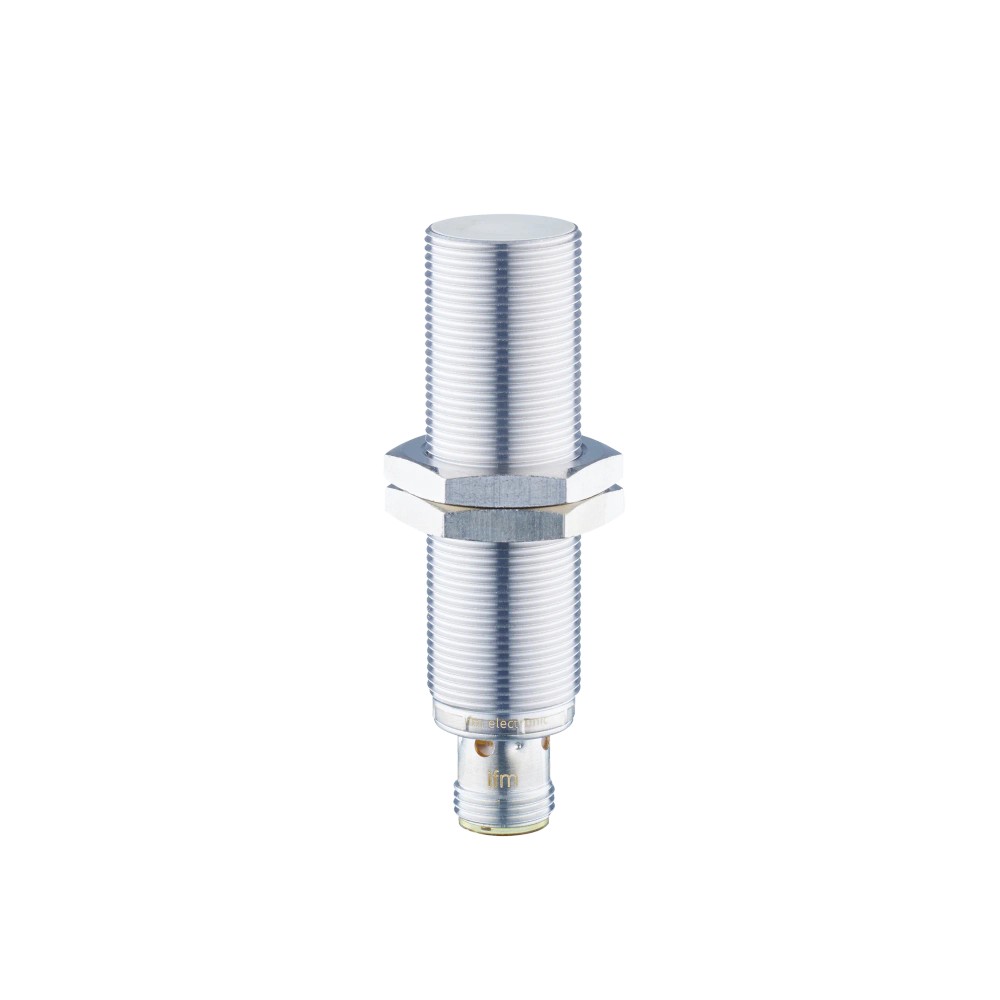

IGC224 IFM - Sensor Indutivo ifm Automação Industrial PNP M18 8mm IP68

Imagem meramente ilustrativa

R$ 625,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGC224
EAN: 4021179101714
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutivo...mais

Fechar menu

Saiba mais sobre: "IGC224 IFM - Sensor Indutivo ifm Automação Industrial PNP M18 8mm IP68"

Destaques do Produto

Tecnologia

Indutivo

Saída

PNP normalmente aberto

Alcance

8 mm; montagem embutida

Alimentação

10...30 V DC

Conexão

M12, 3 fios

Proteção

IP68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IGC224, PNP normalmente aberto, M18 x 1, alcance de detecção de 8 mm, conexão M12, IP68

O IGC224 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance nominal de 8 mm e instalação embutida. Seu invólucro roscado M18 x 1 tem conexão elétrica M12 de 3 fios e grau de proteção IP68.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo
Saída	PNP, normalmente aberto
Alcance de detecção	8 mm, montagem embutida
Rosca e comprimento	M18 x 1; 70 mm
Conexão elétrica	M12, 3 fios
Tensão de operação	10...30 V DC
Frequência de comutação	400 Hz
Grau de proteção	IP68
Temperatura ambiente	-25...70 °C
Aplicação informada	Coolant; máquinas-ferramenta, refrigerantes e lubrificantes

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em sistemas de automação industrial, respeitando o alcance nominal e a distância real de trabalho especificados.
Aplicações em máquinas-ferramenta com refrigerantes e lubrificantes, conforme a aplicação informada para o produto.
Instalações que requerem sensor indutivo embutido, saída PNP normalmente aberta, alimentação DC dentro da faixa especificada e conexão M12 compatível.

⚠ Considere outro se precisa de:

Não selecionar quando o controlador ou circuito de entrada exigir saída NPN ou contato normalmente fechado; a saída deste modelo é PNP normalmente aberta.
Não usar como sensor para detectar materiais não metálicos: a ficha identifica tecnologia indutiva e não especifica detecção desses materiais.
Não especificar para alimentação fora de 10...30 V DC, temperatura ambiente fora de -25...70 °C ou frequência de comutação requerida acima de 400 Hz.

APLICAÇÕES E USO

Detecção de posição ou presença de componentes metálicos em máquinas-ferramenta e sistemas de automação industrial, desde que a distância e o material do alvo estejam dentro dos parâmetros da aplicação.
Uso em aplicações identificadas como coolant, refrigerantes e lubrificantes; a ficha informa IP68, mas não especifica composição química nem condições detalhadas de exposição.
Em aplicações com materiais diferentes de aço, considere os fatores de correção informados: a distância efetiva pode variar conforme o material do alvo. A ficha não fornece uma distância corrigida garantida para cada instalação.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IGC224, PNP normalmente aberto, M18 x 1, alcance de detecção de 8 mm, conexão M12, IP68, verifique estes pontos:

Escolha o IGC224

Quando a aplicação exigir detecção indutiva de metal, montagem embutida M18 x 1, alcance nominal de 8 mm, saída PNP normalmente aberta e alimentação de 10...30 V DC. Verifique também a compatibilidade da entrada do controlador com conexão de 3 fios.

Avalie outra configuração

Busque outra versão se o circuito exigir saída NPN, normalmente fechada, alimentação fora da faixa especificada ou frequência de comutação superior a 400 Hz. Para outras exigências de alcance, montagem ou ambiente, compare os requisitos com o datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional indicada na ficha.
Modelo	IGC224	Código do produto e part number.
Marca	ifm	Fabricante indicado no anúncio.
Aplicação	Coolant; aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Aplicações descritas na ficha; verificar condições específicas da instalação.
Característica especial	Alcance aumentado; contatos banhados a ouro	Características declaradas no dataset do produto.

Detecção
Princípio de detecção	Indutivo	Tecnologia informada para detecção.
Alcance de detecção	8 mm	Alcance nominal informado; montagem embutida.
Distância real de comutação Sr	8 ± 10 % mm	Valor real de comutação declarado na ficha.
Distância de trabalho	0...6,48 mm	Faixa de distância de trabalho informada.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Valores de correção por material indicados na ficha.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de tensão de alimentação especificada.
Consumo de corrente	< 10 mA	Consumo informado para o sensor.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída DC.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo constante indicado para a saída DC.
Proteção contra curto-circuitos	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Classe de proteção	II	Classificação informada no dataset.

Saída e tempos de comutação
Função elétrica	PNP	Tipo de saída indicado pelo fabricante.
Função de saída	Normalmente aberto	Estado de saída informado.
Frequência de comutação DC	400 Hz	Frequência máxima de comutação informada.
Histerese	3...15 % de Sr	Faixa de histerese referenciada à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação relativa à distância real de comutação Sr.

Conexões elétricas
Conexão	M12	Tipo de conexão elétrica indicado no anúncio.
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Configuração de conector informada no dataset.
Configuração elétrica	3 fios	Configuração indicada nos dados do anúncio.

Condições ambientais e conformidade
Grau de proteção	IP68	Grau de proteção informado; aplicação coolant também consta na ficha.
Temperatura ambiente	-25...70 °C	Faixa ambiente de operação especificada.
Temperatura UL Ta	0...40 °C	Faixa Ta associada à certificação UL, conforme ficha.
Número de arquivo UL	E174191	Identificador UL informado no dataset.
Número de aprovação UL	A003	Identificador de aprovação informado no dataset.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Ensaios e classe EMC declarados na ficha.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Dimensão roscada do invólucro.
Comprimento	70 mm	Comprimento informado para a construção.
Tipo de montagem	Embutido	Condição de montagem indicada.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: LCP branco; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais declarados no dataset.
Peso	51,7 g	Valor de peso informado no dataset.
Material incluído	2 porcas de fixação	Acessórios listados como incluídos na ficha.
MTTF	1134 anos	Valor MTTF declarado no dataset; não representa período de garantia.

Displays e indicação
Indicador de status	LED amarelo, 4 x 90°	Indicação de status de chaveamento descrita na ficha.

Dados de identificação comercial
SKU e part number	IGC224	Códigos de identificação do produto.
GTIN	4021179101714	Identificador comercial informado.
NCM	8536.50.90	Código fiscal informado no dataset.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos dourados; configuração de 3 fios; saída PNP normalmente aberta; alimentação de 10...30 V DC. Compatibilidade elétrica depende de entrada de controlador compatível com PNP. A ficha não informa protocolo de comunicação.

Processo Invólucro roscado M18 x 1, comprimento de 70 mm; montagem embutida. A conexão M12 é elétrica, não uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sensor PNP normalmente aberto e alimentação DC dentro da faixa especificada	✓	A saída do sensor é PNP normalmente aberta e a alimentação de operação é 10...30 V DC; confirme o esquema de ligação no datasheet.
Entrada que requer sensor NPN ou saída normalmente fechada	✗	A ficha identifica saída PNP normalmente aberta, não NPN nem normalmente fechada.
Montagem roscada M18 x 1, embutida, com conexão elétrica M12 compatível	✓	A construção indicada é M18 x 1 com montagem embutida e conexão elétrica M12 de 3 contatos.
Aplicação com refrigerantes ou lubrificantes em máquinas-ferramenta	✓	A aplicação para coolant e máquinas-ferramenta com refrigerantes e lubrificantes consta na ficha; respeite as condições ambientais especificadas.
Alimentação fora de 10...30 V DC ou temperatura ambiente fora de -25...70 °C	✗	Essas condições ficam fora dos limites informados para operação.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IGC224, PNP normalmente aberto, M18 x 1, alcance de detecção de 8 mm, conexão M12, IP68

Confirme que a alimentação disponível está dentro de 10...30 V DC e que a entrada do controlador é compatível com saída PNP normalmente aberta.
Verifique se a instalação mecânica aceita rosca M18 x 1 e montagem embutida; consulte o desenho dimensional para o posicionamento.
Posicione o sensor em relação ao alvo metálico considerando a distância de trabalho e o fator de correção do material.
Aperte e fixe o sensor sem danificar a rosca ou o invólucro; a ficha não informa torque de aperto, portanto consulte o datasheet ou fabricante para esse valor.
Conecte o conector M12 de codificação A e 3 contatos conforme o esquema elétrico oficial; não deduza a pinagem sem consultar o datasheet.
Após energizar, verifique o LED amarelo de status e confirme a comutação na entrada do controlador durante a aproximação e o afastamento do alvo.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação, ligação elétrica ou tipo de entrada incompatível com a saída PNP normalmente aberta.	Meça a alimentação no sensor e confira no datasheet a ligação M12 e a compatibilidade PNP da entrada do controlador.
O sensor comuta a uma distância menor que a esperada.	Material do alvo com fator de correção inferior ao do aço ou distância de instalação acima da distância de trabalho indicada.	Confira o material do alvo, aplique como referência o fator de correção informado e meça a distância entre a face ativa e o alvo.
A comutação é instável ou não ocorre de forma repetível.	Alvo fora da faixa útil, montagem ou alinhamento inadequados, ou condição elétrica fora dos limites especificados.	Verifique a posição do alvo, a instalação embutida, a alimentação de 10...30 V DC e a frequência de comutação exigida pela aplicação.
O LED indica estado, mas o controlador não reconhece a saída.	Incompatibilidade entre a saída PNP e o circuito de entrada ou erro de ligação no conector.	Confirme o tipo de entrada do controlador e compare cada ligação com o esquema elétrico do datasheet antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet IGC224 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGC224 e para quem ele serve?

É um sensor indutivo da ifm para detectar objetos metálicos em aplicações de automação industrial. A ficha também indica uso em máquinas-ferramenta com refrigerantes e lubrificantes.

Qual é a saída e qual alimentação preciso ter?

O sensor tem saída PNP normalmente aberta e opera com alimentação de 10...30 V DC. A entrada do controlador precisa ser compatível com saída PNP.

O que vem junto com o sensor?

A ficha lista duas porcas de fixação como material incluído. Não há indicação de cabo ou outro acessório incluído.

Ele funciona em uma entrada que exige saída NPN?

Não é a versão indicada para uma entrada que exige NPN: a saída deste modelo é PNP normalmente aberta. Verifique os requisitos da entrada antes da compra.

Posso usar este sensor para detectar plástico ou outros materiais não metálicos?

A ficha identifica o produto como sensor indutivo e não declara detecção de materiais não metálicos. Para esse tipo de alvo, confirme a tecnologia necessária no datasheet ou com o fabricante.

O LED acende, mas o CLP não recebe o sinal; o que verifico?

Confira se a entrada do CLP é compatível com PNP normalmente aberto e revise a ligação M12 conforme o esquema do datasheet. A indicação luminosa, por si só, não confirma compatibilidade elétrica com a entrada.

O alcance parece menor quando detecto outro metal; isso significa que o sensor está com defeito?

Não necessariamente: a ficha informa fatores de correção diferentes por material, como 0,7 para aço inoxidável e 0,5 para latão, tendo aço como referência 1. Verifique o material e a distância real antes de substituir o sensor.

Devo comprar este modelo ou uma versão com saída NPN?

Escolha o IGC224 quando o circuito aceitar PNP normalmente aberto e a aplicação atender às suas condições elétricas e mecânicas. Se a entrada exigir NPN, selecione uma versão cuja ficha declare essa saída.

Como faço a instalação elétrica do conector M12?

Use o datasheet oficial para identificar a pinagem e o esquema de ligação, sem presumir a função de cada contato. Confirme também a alimentação e a compatibilidade PNP da entrada antes de energizar.

Posso usar o IGC224 em ambiente com refrigerante ou lubrificante?

A ficha informa aplicação em coolant e máquinas-ferramenta com refrigerantes e lubrificantes, além de grau de proteção IP68. Como não detalha compatibilidade química ou condições de exposição, confirme esses requisitos específicos com o fabricante.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; a ficha especifica detecção de 8 mm para este modelo (Ref.: Alcance de detecção).

PNP

Tipo de saída de comutação indicado para o IGC224; deve corresponder ao tipo de entrada do controlador (Ref.: Função elétrica).

Normalmente aberto

Configuração de saída declarada para o sensor (Ref.: Função de saída).

Montagem embutida

Condição de instalação indicada para o sensor roscado (Ref.: Tipo de montagem).

Fator de correção

Valor indicado para relacionar o material do alvo à referência de detecção; varia conforme o metal (Ref.: Fator de correção).
