Sensor Indutivo IFM IGC221 PNP M18 8mm

Pré-visualizar: IGC221 IFM - Sensor Indutivo ifm Automação Industrial PNP M18 8mm

IGC221 IFM - Sensor Indutivo ifm Automação Industrial PNP M18 8mm

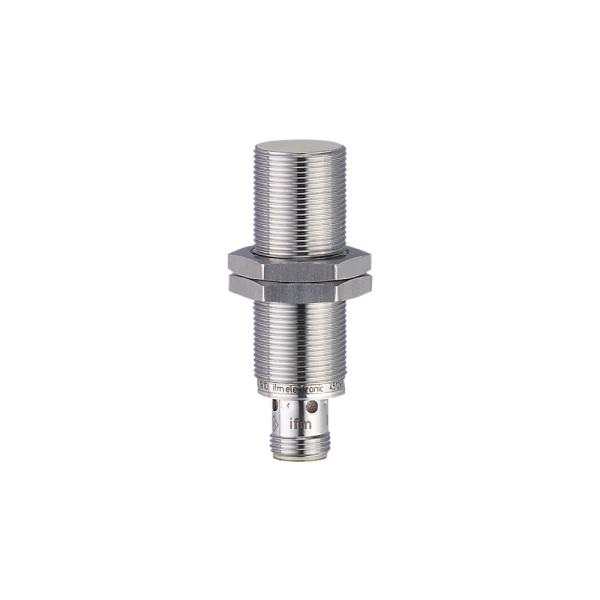

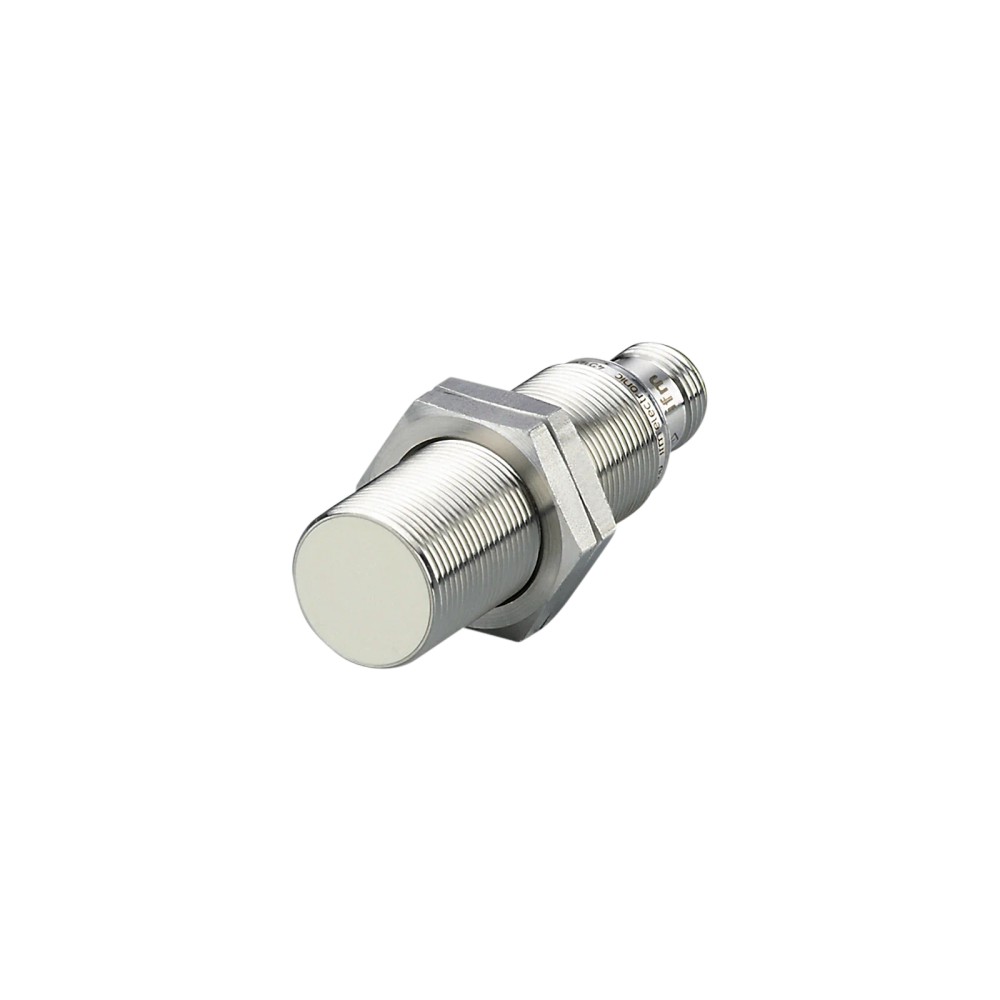

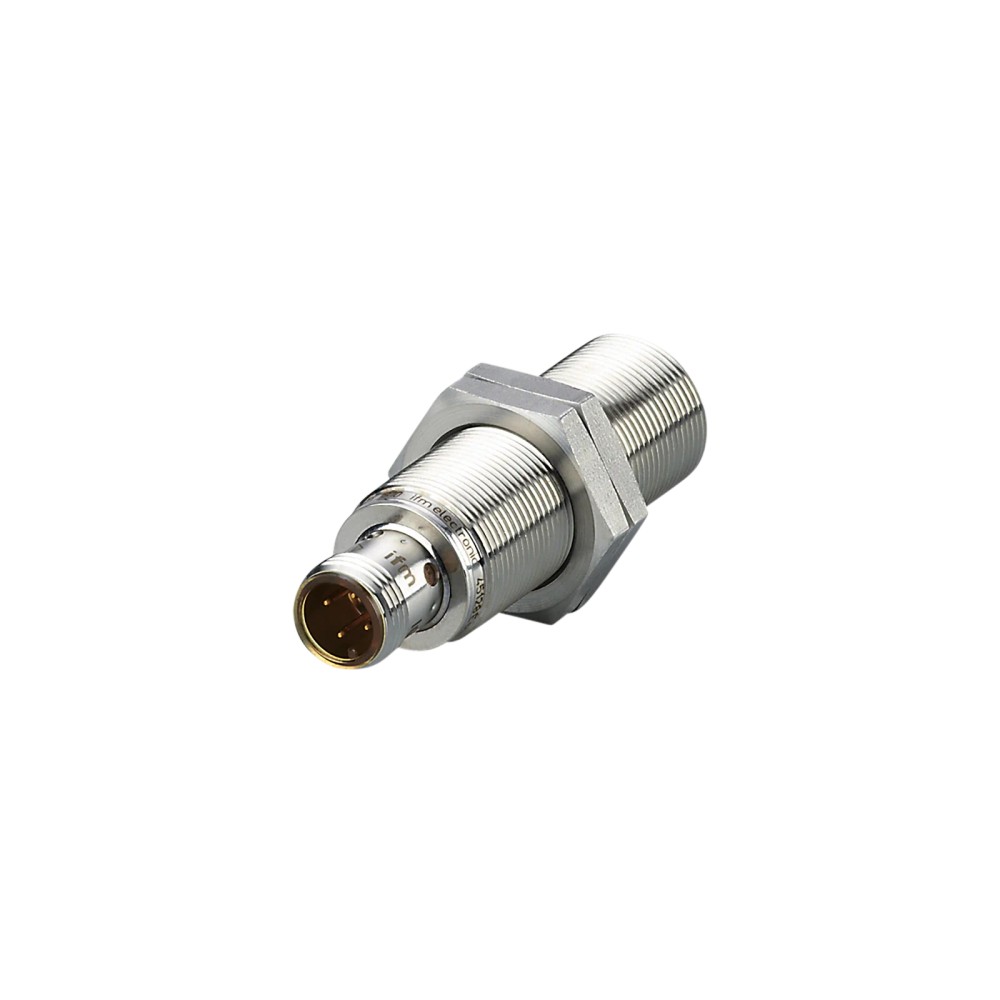

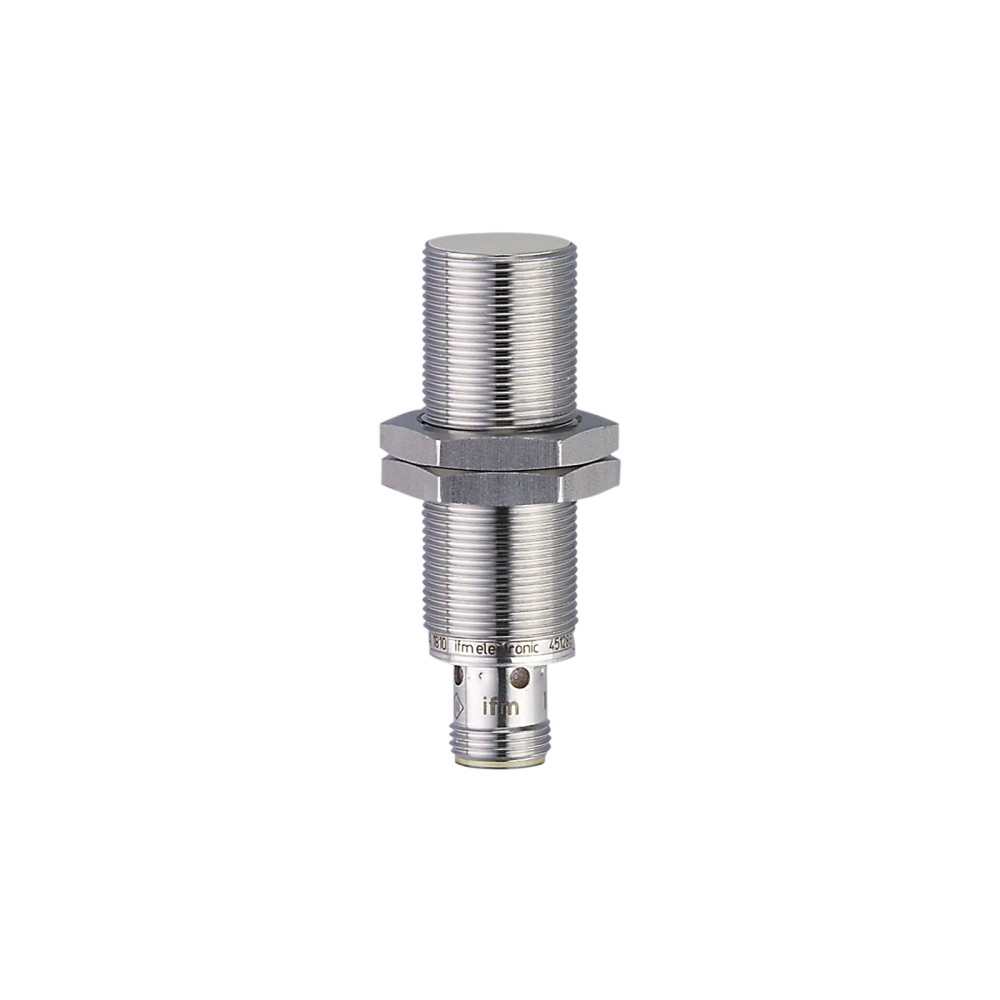

Imagem meramente ilustrativa

R$ 711,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGC221
EAN: 4021179101684
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M18 x 1...mais

Fechar menu

Saiba mais sobre: "IGC221 IFM - Sensor Indutivo ifm Automação Industrial PNP M18 8mm"

Destaques do Produto

Tipo de Rosca

M18 x 1

Função de Saída

Normalmente Aberto (NO)

Configuração

PNP

Distância de Detecção

8 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IGC221 IFM PNP M18 8mm

O IGC221 é um sensor indutivo de alta performance da IFM, projetado para detecção precisa de objetos metálicos em ambientes de automação industrial. Com alcance de 8 mm e montagem embutida, oferece durabilidade em processos com presença de lubrificantes e refrigerantes. Sua saída PNP e conector M12 garantem integração simples e robusta em máquinas-ferramenta.

PRINCIPAIS ESPECIFICAÇÕES

Alcance de Detecção	8 mm
Tipo de Saída	PNP
Função Elétrica	Normalmente Aberto
Conexão	M12
Rosca	M18 x 1
Proteção IP	IP 68
Tensão de Operação	10...30 V DC
Temperatura	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta.
Ambientes com presença de lubrificantes e refrigerantes (Coolant).
Aplicações que exigem montagem embutida em metais.

⚠ Considere outro se precisa de:

Montagem não embutida em superfícies metálicas (pode causar detecção falsa ou interferência).
Detecção de objetos não metálicos.
Ambientes com temperaturas operacionais acima de 70 °C.

APLICAÇÕES E USO

Monitoramento de presença em máquinas-ferramenta.
Aplicações em linhas de montagem automotivas.
Ambientes industriais com exposição a refrigerantes (coolant) e lubrificantes.
Posicionamento de peças em esteiras transportadoras metálicas.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IGC221 IFM PNP M18 8mm, verifique estes pontos:

Quando escolher o IGC221

Ideal para aplicações de automação onde o espaço é limitado e exige-se montagem embutida (face nivelada) em suporte metálico, operando com objetos metálicos e exposto a fluidos de corte.

Quando buscar outra opção

Se a aplicação exigir detecção a distâncias superiores a 8 mm ou se o objeto for não metálico, recomenda-se buscar sensores capacitivos ou com alcance estendido.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tipo de corrente	DC	Padrão de alimentação para automação industrial
Tensão de operação	10...30 V	Faixa de operação do dispositivo
Saída de comutação	PNP	Configuração elétrica de saída
Consumo de corrente	< 10 mA	Corrente de repouso típica

Detecção e Desempenho
Alcance de detecção	8 mm	Distância nominal de detecção
Frequência de comutação	400 Hz	Velocidade máxima de chaveamento
Histerese	3...15% de Sr	Variação admissível na detecção

Dados Mecânicos
Dimensões	M18 x 1 / L = 60 mm	Dimensões físicas e rosca
Conexão	M12	Interface de conexão elétrica
Grau de proteção	IP 68	Proteção contra fluidos e poeira
Material	Latão revestido com bronze branco	Composição do invólucro

COMPATIBILIDADE

Comunicação

• Interface Digital (Saída de comutação)

Conexões

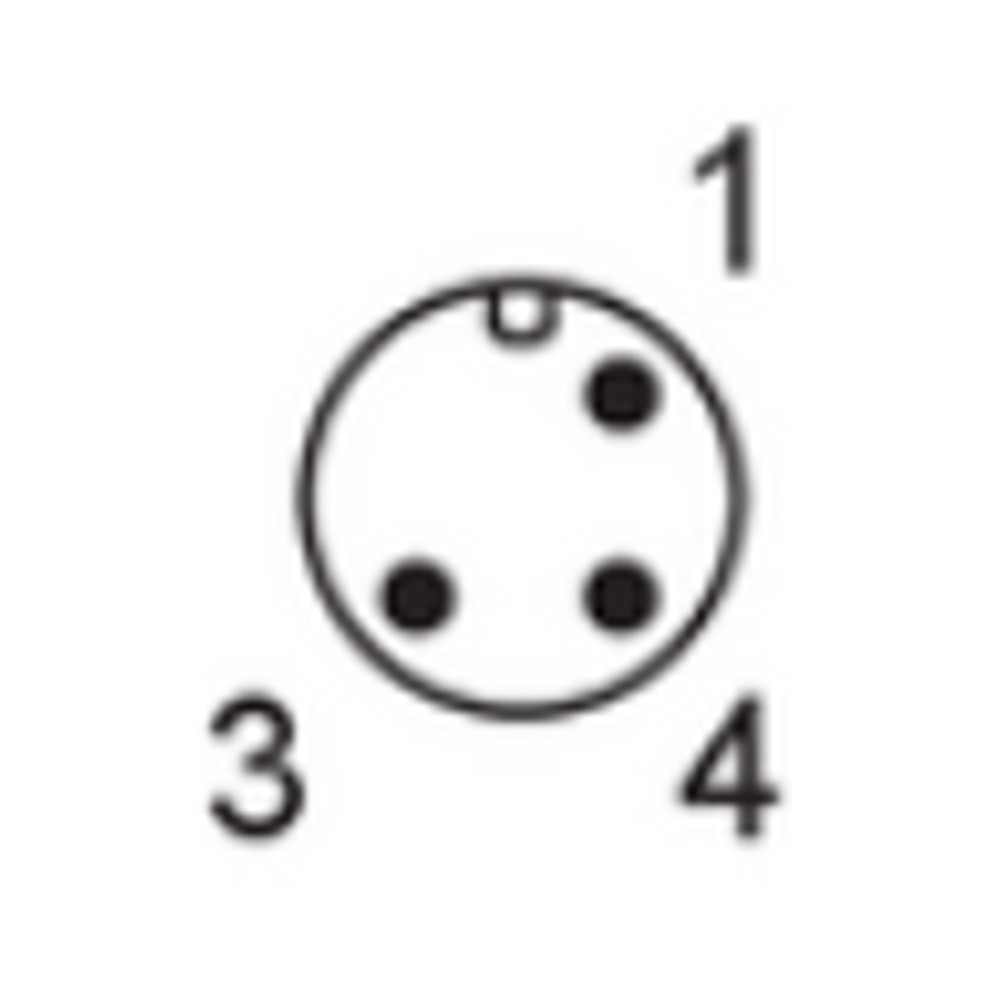

Elétrica Conector M12, 3 pinos, contatos dourados

Processo M18 x 1 (Rosca)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com óleos de corte e refrigerantes	✓	O sensor possui grau de proteção IP68 e materiais resistentes a fluidos industriais.
Detecção de objetos de alumínio	✓	Sensor indutivo versátil; fator de correção de 0,4 para alumínio deve ser considerado no cálculo da distância.
Redes baseadas em protocolos de comunicação complexos (ex: IO-Link)	✗	Este modelo possui saída digital simples (PNP/NO) sem suporte nativo a IO-Link.

INSTALAÇÃO

Como instalar o Sensor Indutivo IGC221 IFM PNP M18 8mm

Limpe a superfície de montagem para garantir um ajuste preciso.
Insira o sensor na perfuração preparada do suporte.
Instale a primeira porca de fixação e posicione o sensor.
Instale a segunda porca para travamento mecânico, respeitando o torque recomendado.
Conecte o cabo M12, certificando-se de que a vedação do conector esteja correta.
Verifique o acendimento do LED de status ao aproximar um alvo metálico.

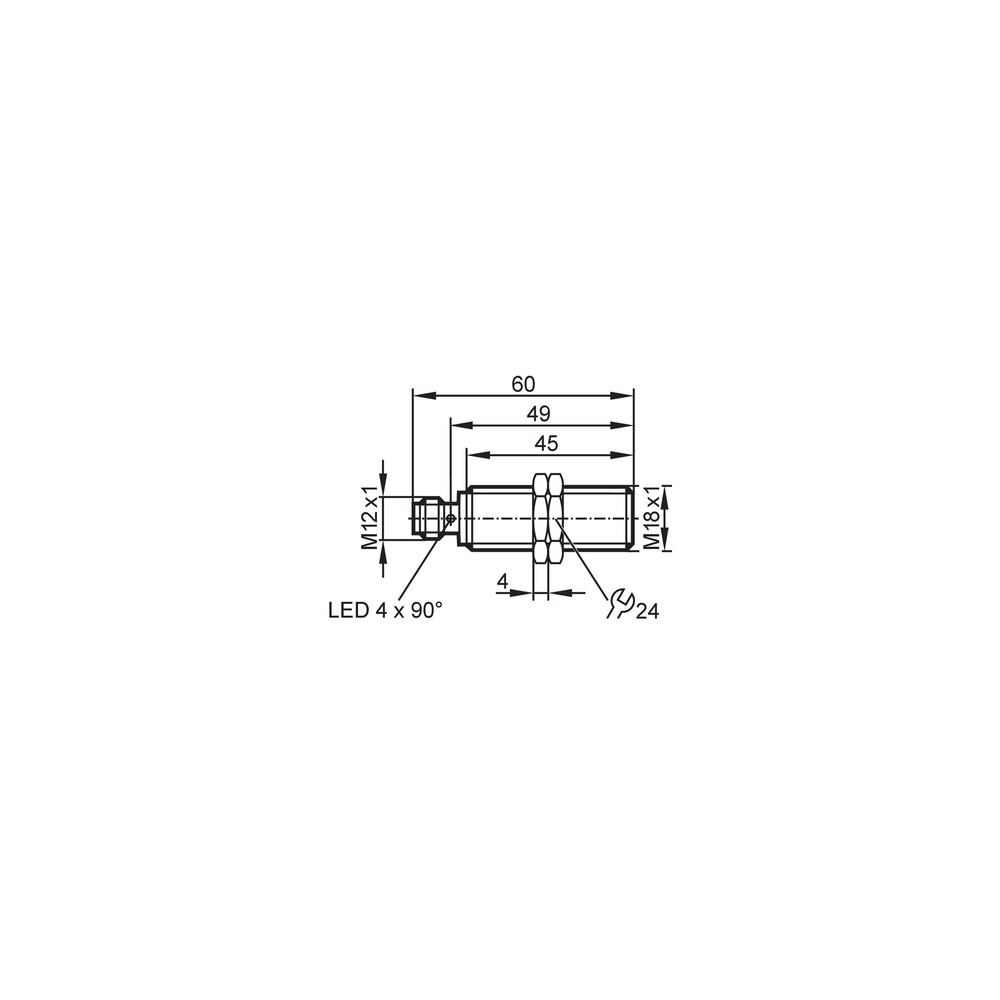

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não liga ou LED de status inoperante.	Falha na conexão elétrica do cabo M12.	Verificar continuidade do cabo e tensão de alimentação nos pinos do conector.
Sensor não comuta mesmo com presença de objeto.	Alvo metálico fora da distância de detecção nominal.	Medir a distância entre a face do sensor e o objeto, garantindo que esteja dentro de 8 mm.
O sensor entra em modo de proteção ou falha ao comutar.	Curto-circuito na carga de saída.	Verificar se a corrente da carga excede o limite de 200 mA.
Comutações falsas ou sinal instável.	Interferência eletromagnética (EMC) severa.	Verificar o aterramento do sistema e a proximidade com cabos de potência ou conversores de frequência.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos IGC221 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IGC221 e qual sua principal função?

O IGC221 é um sensor indutivo de proximidade com rosca M18, projetado para detectar objetos metálicos sem contato físico em ambientes industriais, incluindo presenças de fluidos refrigerantes.

O produto acompanha algum acessório para montagem?

Sim, ele acompanha duas porcas de fixação para instalação direta em painéis ou suportes de máquinas.

Este sensor detecta objetos não metálicos como plástico ou vidro?

Não, este sensor foi desenvolvido para detecção de metais. Ele não detectará materiais plásticos, madeira, vidro ou outros materiais não condutores.

Posso utilizar este sensor em ambientes com temperaturas superiores a 70 °C?

Não é adequado para detecção de objetos metálicos em temperaturas acima de 70 °C, pois esse é o limite máximo operacional definido nas especificações técnicas.

O que fazer se o sensor não estiver enviando sinal para o CLP?

O sintoma é a ausência de sinal de saída (LED apagado) quando o objeto entra na zona de detecção; a causa provável é inversão de polaridade ou ruptura no cabo.

Como diagnosticar uma falha na saída de comutação?

A verificação deve ser feita medindo a tensão nos terminais do conector M12; se a tensão de alimentação estiver presente (10-30V DC) mas não houver saída, verifique o alinhamento do alvo.

Este sensor é a melhor escolha para todas as aplicações de automação?

Para aplicações com necessidade de detecção não embutida ou distâncias superiores a 8 mm, outros modelos da linha IFM devem ser selecionados, pois o IGC221 é específico para montagem embutida com 8 mm de alcance.

Por que escolher o IGC221 em comparação com sensores de uso geral?

Para aplicações padrão de automação com detecção metálica, o IGC221 oferece robustez com grau de proteção IP68, sendo superior a modelos comuns com proteção inferior em ambientes com presença de óleo e refrigerantes.

Quais cuidados devo ter ao instalar o sensor?

A instalação requer a limpeza do local, fixação mecânica através das porcas M18 e conexão elétrica via conector M12, garantindo que o torque não exceda os limites do invólucro.

Qual a procedência e origem de faturamento deste item?

O sensor é fabricado e faturado pela IFM Electronic LTDA., garantindo a procedência direta do fabricante original.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta objetos metálicos sem contato físico através de um campo eletromagnético (Ref.: Tipo de produto).

PNP

Configuração de saída que comuta o positivo da fonte de alimentação para a carga (Ref.: Saída de comutação).

Histerese

Diferença entre o ponto de atuação e o ponto de desatuação do sensor, garantindo estabilidade na comutação (Ref.: Histerese 3...15% de Sr).

Montagem Embutida

Instalação onde a face ativa do sensor pode ser montada nivelada com o material metálico circundante sem interferir no campo (Ref.: Método de montagem).

IP68

Grau de proteção contra poeira e submersão prolongada em água ou fluidos industriais (Ref.: Grau de proteção).
