Sensor Indutivo IGC210 IFM M18 8mm PNP/NPN

Pré-visualizar: IGC210 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP/NPN

IGC210 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP/NPN

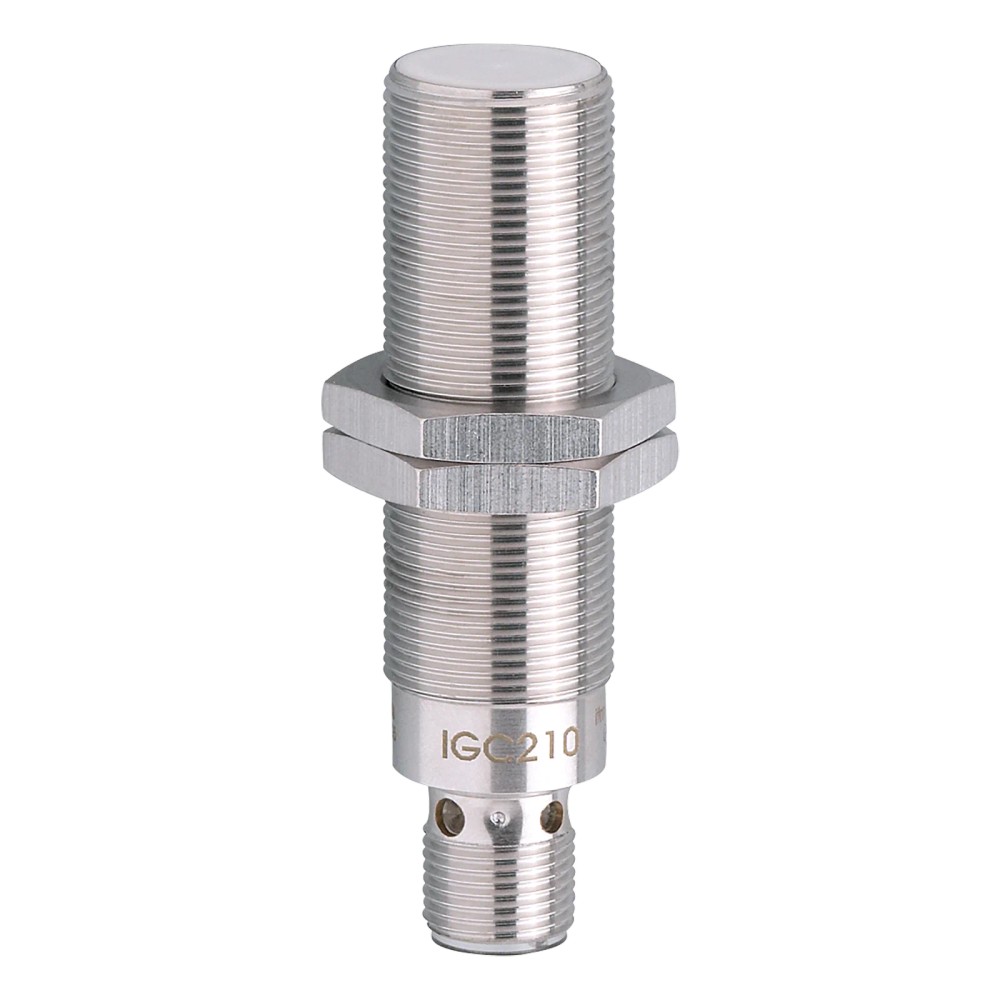

Imagem meramente ilustrativa

R$ 794,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGC210
EAN: 4021179101592
NCM do produto: 85365090

Destaques do Produto Alcance de detecção 8...mais

Fechar menu

Saiba mais sobre: "IGC210 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP/NPN"

Destaques do Produto

Alcance de detecção

8 mm

Tipo de saída

PNP/NPN, normalmente aberta

Conexão

M12, codificação A

Alimentação

10...30 V DC

Montagem

Embutida; rosca M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IGC210 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP/NPN

O IGC210 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui formato roscado M18 x 1, alcance de detecção de 8 mm e saída de comutação PNP/NPN normalmente aberta. Opera em 10...30 V DC e tem conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Designação da rosca	M18 x 1
Comprimento	70 mm
Alcance de detecção	8 mm; montagem embutida
Saída de comutação	PNP/NPN, normalmente aberta
Tensão de operação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Grau de proteção	IP 68
Temperatura ambiente	-25...70 °C
Frequência de comutação	400 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva em automação industrial e máquinas-ferramenta, com montagem embutida M18 x 1 e alvo dentro da distância de trabalho especificada.
Aplicações relacionadas a refrigerantes e lubrificantes, identificadas para o produto como aplicação Coolant; verificar também as condições ambientais da instalação.
Entradas de controle compatíveis com saída PNP ou NPN e alimentação de 10...30 V DC.

⚠ Considere outro se precisa de:

Não selecionar para detectar objetos fora do princípio indutivo; a ficha identifica o produto como sensor indutivo, sem indicar detecção de materiais não metálicos.
Não utilizar quando a aplicação exigir distância de trabalho superior a 6,5 mm, embora o alcance nominal de detecção informado seja 8 mm.
Não aplicar fora da faixa ambiente de -25...70 °C.

APLICAÇÕES E USO

Aplicação indicada: automação industrial e máquinas-ferramenta, para detecção indutiva em montagem embutida e distância de trabalho dentro de 0...6,5 mm.
Aplicação indicada: ambientes associados a refrigerantes e lubrificantes; a ficha identifica o uso como Coolant e informa proteção IP 68. Seguir as condições de instalação e proteção definidas no datasheet.
Possibilidade de uso: detecção de alvos metálicos em outros sistemas industriais, desde que a distância efetiva considere o material do alvo e seus fatores de correção. Validar a aplicação com os requisitos do sistema.
Limites de operação: temperatura ambiente de -25...70 °C; alimentação de 10...30 V DC; saída com corrente constante máxima de 100 mA. Não exceder os limites especificados.

COMO ESCOLHER

Antes de comprar o IGC210 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP/NPN, verifique estes pontos:

Escolha o IGC210 quando

A instalação requer sensor indutivo roscado M18 x 1, montagem embutida, detecção nominal de 8 mm, saída normalmente aberta PNP/NPN, alimentação DC entre 10 e 30 V e conexão M12.

Considere outra especificação quando

A distância de trabalho necessária exceder 6,5 mm, o ambiente estiver fora de -25...70 °C ou o controlador não aceitar uma saída PNP/NPN normalmente aberta. Confirme os requisitos de ligação no datasheet antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IGC210	Código do produto informado no anúncio.
Tipo de produto	Sensor indutivo	Tecnologia de detecção indicada na ficha.
Aplicação	Coolant; aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Usos identificados nos dados do produto.
Observação de aplicação	Apropriado para IEC 61131-2 para SPS Typ 1	Observação declarada nos dados do produto; conferir requisitos da entrada do controlador.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	12 mA (24 V)	Valor informado para alimentação de 24 V.
Corrente residual máxima	0,5 mA	Aplicável somente em operação com 2 fios.
Corrente de saída mínima	4 mA	Valor especificado para a saída.
Queda de tensão máxima da saída DC	2,8 V	Limite informado para a saída de comutação DC.
Corrente constante máxima da saída DC	100 mA	Limite de corrente constante especificado para a saída.
Proteção contra curto-circuito	Sim, por impulso	Proteção declarada para a saída; versão por impulso.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Classe de proteção	II	Classificação declarada nos dados técnicos.
Compatibilidade de entrada	Apropriado para IEC 61131-2, SPS Typ 1	Observação declarada pelo fabricante nos dados do produto.

Entradas e saídas
Função elétrica	PNP/NPN	Tipos de saída de comutação informados.
Função de saída	Normalmente aberta	Estado funcional declarado para a saída.
Número de fios	2 fios; 3 fios	Opções de ligação informadas no anúncio.
Frequência de comutação DC	400 Hz	Frequência máxima de comutação indicada.

Detecção e desempenho
Alcance de detecção	8 mm	Valor nominal declarado para montagem embutida.
Distância real de comutação Sr	8 ± 10 % mm	Valor e tolerância informados para a distância real de comutação.
Distância de trabalho	0...6,5 mm	Faixa de trabalho especificada; não confundir com o alcance nominal.
Histerese	3...15 % de Sr	Faixa percentual referida à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores por material informados na ficha; considerar no planejamento da distância de detecção.

Conexões e montagem
Designação da rosca	M18 x 1	Dimensão da rosca de montagem.
Comprimento	70 mm	Comprimento indicado para o corpo do sensor.
Tipo de montagem	Embutido	Configuração de montagem especificada.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo de conexão e características dos contatos informados.
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.

Materiais e construção
Material do invólucro	Latão revestido com bronze branco	Material construtivo informado.
Material da face ativa	Cerâmica	Material construtivo informado.
Forma construtiva	Forma construtiva de roscas; Type 1	Descrição de invólucro declarada nos dados do produto.
Característica especial	Contatos banhados a ouro; alcance aumentado; auxílio de ajuste ótico	Características indicadas na ficha.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa ambiente de operação especificada.
Temperatura UL Ta	0...40 °C	Faixa indicada especificamente para a certificação UL Ta.
Grau de proteção	IP 68; Coolant	Classificação declarada nos dados do produto; respeitar as condições definidas pelo fabricante.

Displays e ajuste
Auxílio de ajuste ótico	Sim	Recurso de ajuste indicado na ficha.
Display de ajuste adicional	1 x LED, vermelho	Indicador identificado para ajuste.
Display de status de chaveamento	4 x LED, amarelo, a cada 90°	Indicadores de estado especificados.

Compatibilidade eletromagnética
ESD	EN 61000-4-2; 4 kV CD / 8 kV AD	Níveis declarados nos dados de EMC.
Imunidade a HF irradiado	EN 61000-4-3; 10 V/m	Nível declarado nos dados de EMC.
Burst	EN 61000-4-4; 2 kV	Nível declarado nos dados de EMC.
AF com fio	EN 61000-4-6; 10 V	Nível declarado nos dados de EMC.
Emissão	EN 55011 classe B	Classificação declarada nos dados de EMC.

Dados gerais e confiabilidade
MTTF	1364 anos	Valor de MTTF informado na ficha; não representa vida útil garantida.
Peso	75,4 g	Peso indicado nos dados do produto.
Número do arquivo UL	E174191	Identificador UL informado nos dados técnicos.
NCM	8536.50.90	Código fiscal informado na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; a ficha especifica saída de comutação PNP/NPN.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, com 4 contatos dourados. Alimentação de 10...30 V DC; saída normalmente aberta PNP/NPN. A ligação ao controlador deve corresponder ao tipo de saída utilizado. O esquema de pinos deve ser confirmado no datasheet.

Processo Conexão de processo mecânica roscada M18 x 1; instalação embutida. Não é uma conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com saída PNP normalmente aberta e alimentação entre 10 e 30 V DC	✓	A ficha especifica saída PNP/NPN normalmente aberta e tensão de operação de 10...30 V DC; confirmar a configuração e a ligação no datasheet.
Entrada de controle DC compatível com saída NPN normalmente aberta e alimentação entre 10 e 30 V DC	✓	A função elétrica informada é PNP/NPN, normalmente aberta; verificar o diagrama de ligação e a compatibilidade da entrada.
Aplicação que requer protocolo de comunicação digital	✗	A ficha informa saída de comutação PNP/NPN e não identifica protocolo digital.
Aplicação que requer distância de trabalho superior a 6,5 mm	✗	A distância de trabalho declarada é 0...6,5 mm; o alcance nominal de detecção de 8 mm não deve ser interpretado como distância de trabalho garantida.
Montagem roscada M18 x 1 com instalação embutida	✓	A ficha informa designação M18 x 1 e tipo de montagem embutido.
Ambiente fora da faixa de -25...70 °C	✗	A temperatura ambiente especificada para operação é -25...70 °C.

INSTALAÇÃO

Como instalar o IGC210 IFM - Sensor Indutivo ifm Automação Industrial M18 8mm PNP/NPN

Confirme no datasheet os requisitos da aplicação, a distância de trabalho e o material do alvo, considerando os fatores de correção informados.
Verifique se o local permite montagem embutida em rosca M18 x 1 e se o comprimento de 70 mm é compatível com o espaço disponível.
Fixe o sensor utilizando as duas porcas incluídas, sem aplicar esforço que danifique o corpo ou a rosca.
Conecte a interface M12 ao cabo ou conector compatível; confirme no datasheet o pinout e a ligação correspondente à saída PNP ou NPN escolhida.
Alimente o sensor somente dentro da faixa de 10...30 V DC e confirme que a entrada do controlador é compatível com a saída normalmente aberta.
Após a energização, verifique a indicação de ajuste e o status de chaveamento durante a aproximação do alvo, sem ultrapassar a distância de trabalho especificada.

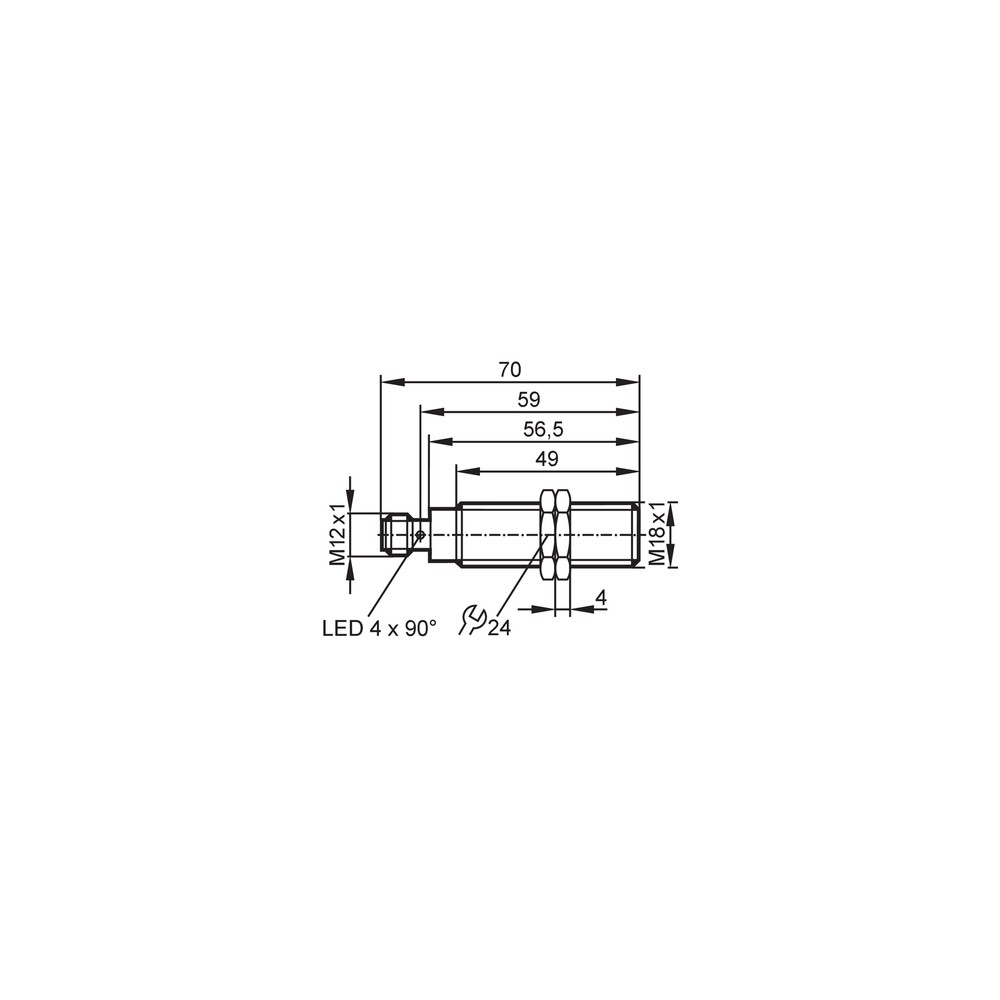

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não altera o estado da entrada do controlador.	Alimentação fora da faixa, ligação incorreta ou incompatibilidade entre a saída PNP/NPN selecionada e a entrada do controlador.	Meça a alimentação nos terminais, confira a ligação no datasheet e verifique se o controlador aceita o tipo de saída utilizado.
A comutação ocorre apenas quando o alvo está muito próximo ou não ocorre na posição esperada.	Distância de trabalho excedida ou influência do material do alvo, cujo fator de correção varia conforme a ficha.	Meça a distância entre a face ativa e o alvo e compare com a faixa de trabalho de 0...6,5 mm; verifique o material e o fator de correção correspondente.
O estado da saída permanece ativo ou instável sem mudança aparente de posição do alvo.	Alvo posicionado próximo ao ponto de comutação, variação de montagem ou condição de ligação inadequada.	Observe o LED de status, reposicione o alvo dentro da distância de trabalho e confira montagem e ligação elétrica conforme o datasheet.
O sensor apresenta falha após instalação em área com refrigerante ou lubrificante.	Condição de instalação ou exposição não compatível com as instruções aplicáveis, ou dano na conexão elétrica.	Inspecione o sensor, a conexão M12 e a montagem; confirme no datasheet as condições associadas à classificação IP 68 e à aplicação Coolant.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IGC210 em português (Datasheet) Desenho em escala IGC210 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IGC210 e para quem ele serve?

É um sensor indutivo da ifm para automação industrial e máquinas-ferramenta. Serve para aplicações que requerem saída PNP/NPN normalmente aberta e montagem roscada M18 x 1.

O IGC210 pode ser ligado em uma entrada PNP ou NPN?

A ficha especifica função elétrica PNP/NPN. Confirme no datasheet a ligação correspondente e a compatibilidade da entrada do controlador antes da instalação.

O produto acompanha conector M12 ou cabo?

A ficha informa uma conexão elétrica M12 com codificação A e quatro contatos dourados, mas não declara cabo ou conector avulso incluído. O material incluído especificado é de duas porcas de fixação.

Ele serve para detectar objetos não metálicos?

A ficha identifica o IGC210 como sensor indutivo, mas não especifica detecção de objetos não metálicos. Para esse requisito, confirme a tecnologia adequada à aplicação com o fabricante.

Posso usar o IGC210 se o alvo ficar a mais de 6,5 mm?

A ficha especifica distância de trabalho de 0...6,5 mm; portanto, uma aplicação que exige distância superior não está coberta por esse limite. O alcance nominal de 8 mm não substitui a distância de trabalho especificada.

O que verificar se o sensor não comutar?

Verifique primeiro a alimentação, que deve estar entre 10 e 30 V DC, e a compatibilidade entre a saída PNP/NPN e a entrada do controlador. Depois confira a distância, o material do alvo e o LED de status.

Por que a detecção muda quando troco o material do alvo?

A ficha apresenta fatores de correção distintos por material: aço 1, aço inoxidável 0,7, latão 0,5, alumínio 0,4 e cobre 0,3. Confira o material e a posição do alvo antes de alterar ou substituir o sensor.

É melhor comprar o sensor avulso ou um kit?

O anúncio identifica uma unidade do IGC210 e a ficha informa duas porcas de fixação incluídas. Não há kit com cabo ou conector especificado; confirme os itens necessários para a instalação antes da compra.

Como instalo e ajusto o sensor?

Instale-o em montagem embutida M18 x 1, faça a ligação M12 conforme o diagrama do datasheet e mantenha o alvo dentro da distância de trabalho. Use os indicadores de ajuste e status para verificar o chaveamento.

Qual a diferença entre o alcance de detecção e a distância de trabalho?

O alcance de detecção nominal informado é 8 mm, enquanto a distância de trabalho especificada é 0...6,5 mm. Para dimensionar a instalação, considere a distância de trabalho e os fatores de correção do material do alvo.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade identificado pela ficha como tecnologia de detecção do IGC210.

PNP/NPN

Tipos de saída de comutação especificados para a interface elétrica do sensor.

Alcance de detecção

Valor nominal de detecção informado pelo fabricante; deve ser diferenciado da distância de trabalho.

Distância de trabalho

Faixa de distância indicada para operação entre a face ativa e o alvo.

Histerese

Diferença de comutação expressa como percentual da distância real de comutação Sr.
