Sensor Indutivo IGC208 IFM M18 12mm PNP NF

Pré-visualizar: IGC208 IFM - Sensor Indutivo ifm Automação Industrial M18 12mm PNP NF

IGC208 IFM - Sensor Indutivo ifm Automação Industrial M18 12mm PNP NF

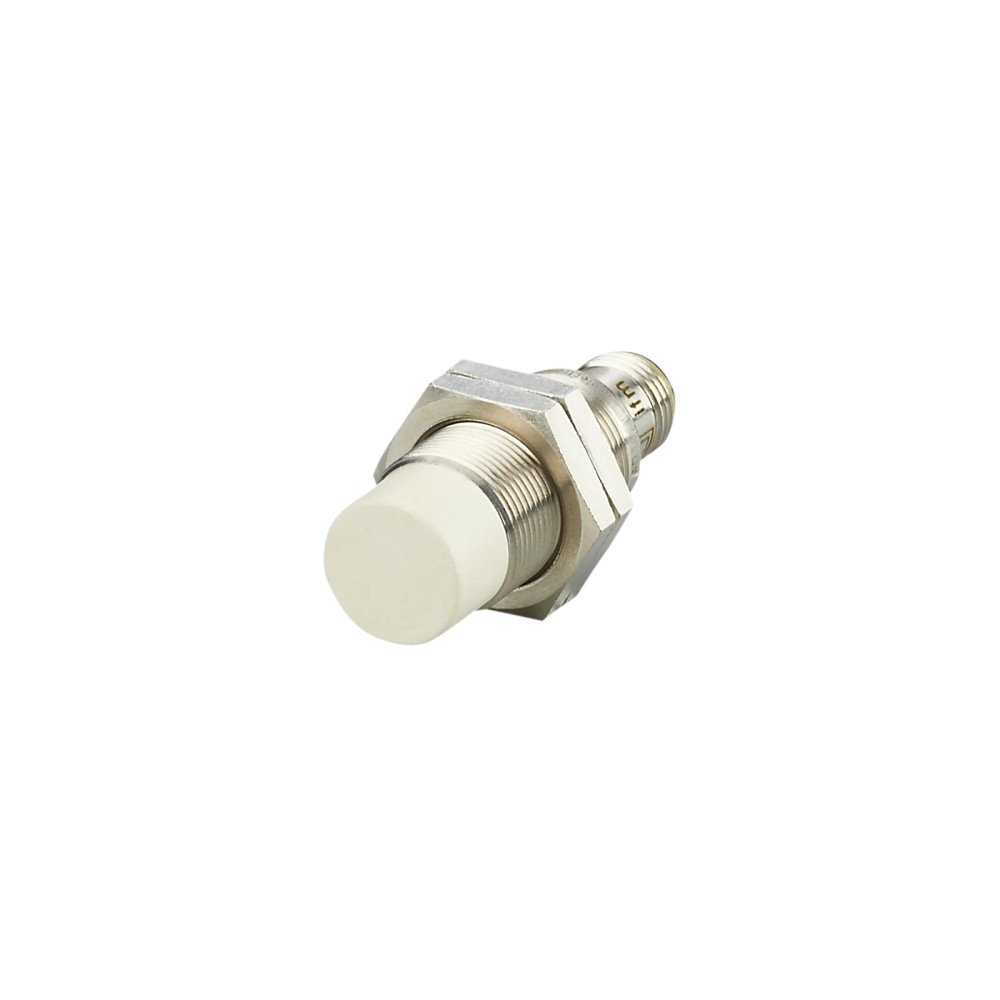

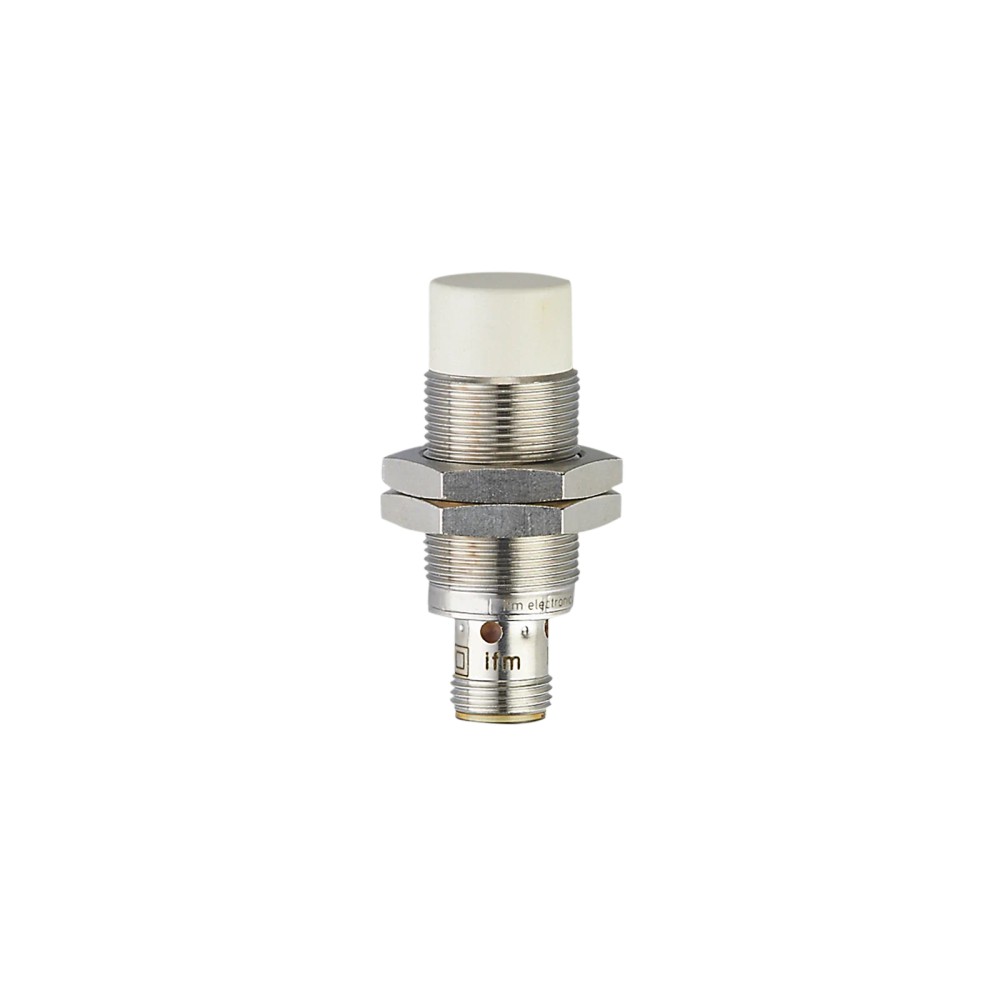

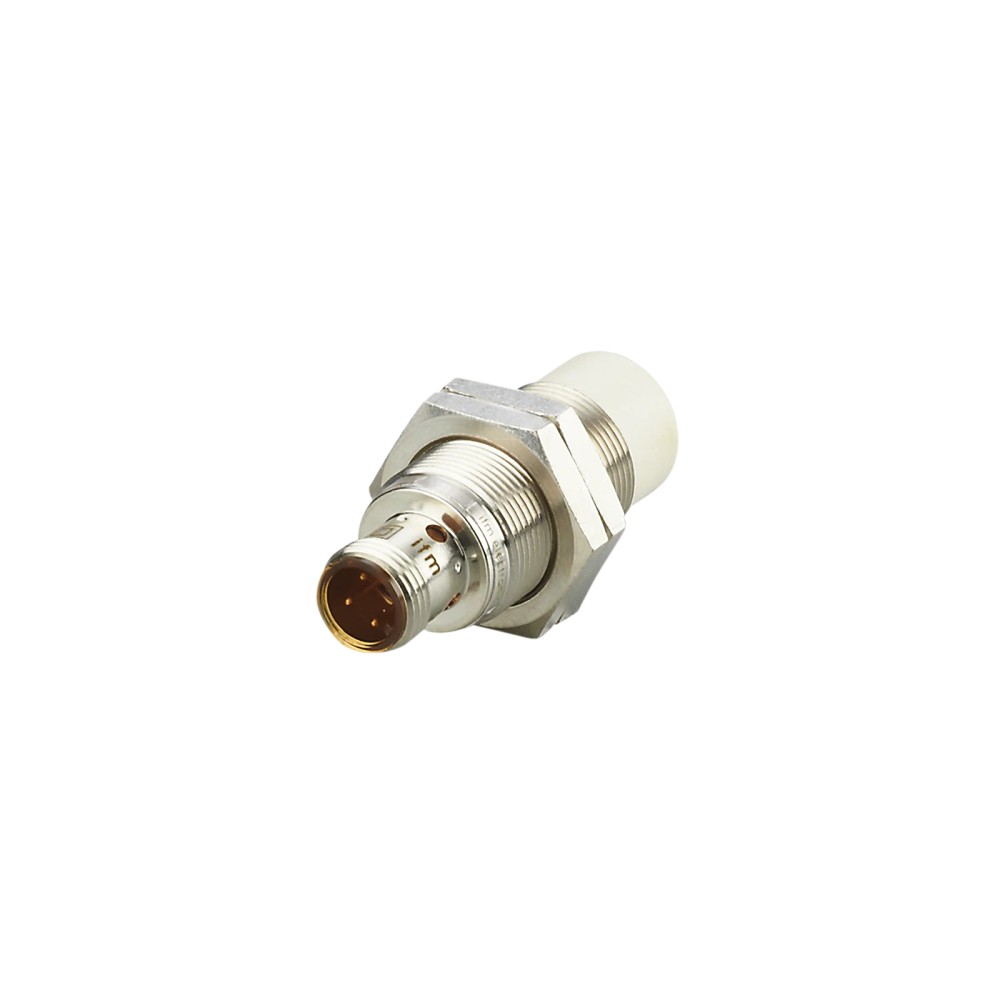

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGC208
EAN: 4021179101578
NCM do produto: 85365090

Destaques do Produto Tamanho M18...mais

Fechar menu

Saiba mais sobre: "IGC208 IFM - Sensor Indutivo ifm Automação Industrial M18 12mm PNP NF"

Destaques do Produto

Tamanho

M18

Alcance

12 mm

Saída

PNP

Função

Normalmente Fechado (NF)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGC208 M18 12mm PNP Normalmente Fechado

O sensor indutivo IGC208 da IFM é uma solução robusta para detecção de metais em ambientes industriais severos. Com corpo em rosca M18, oferece um alcance de detecção de 12 mm e montagem não embutida. Equipado com saída PNP e configuração Normalmente Fechado (NF), este dispositivo garante alta confiabilidade em linhas de montagem e máquinas-ferramenta.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IGC208
Conexão	M12
Grau de proteção	IP 68
Tipo de corrente	DC
Número de fios	3
Frequência de comutação	300 Hz
Material	Latão revestido com bronze branco
Característica	Contatos banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta.
Processos que utilizam fluidos de corte, refrigerantes e lubrificantes (devido à proteção IP68).
Aplicações que exigem alta durabilidade com contatos banhados a ouro.

⚠ Considere outro se precisa de:

Instalações onde o espaço lateral é restrito, exigindo sensores de montagem embutida (flush).
Ambientes com temperaturas operacionais constantes acima de 70 °C ou abaixo de -25 °C.
Aplicação em detecção de alvos não metálicos.

APLICAÇÕES E USO

Detecção de peças metálicas em linhas de transporte.
Monitoramento de posição em máquinas-ferramenta com presença de lubrificantes.
Automação industrial geral onde o sensor esteja exposto a umidade ou poeira (IP 68).
Sistemas que requerem confirmação de presença com sinal NF (de segurança ou intertravamento).

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGC208 M18 12mm PNP Normalmente Fechado, verifique estes pontos:

Escolha este modelo se

Sua aplicação exige um sensor M18 não embutido com alcance de 12 mm, lógica de saída PNP e necessidade de proteção IP 68.

Considere outras opções se

Sua aplicação exigir detecção embutida (flush), saída NPN, ou alcance de detecção diferente de 12 mm.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação compatível com a maioria dos sistemas de 24V DC.
Saída de comutação	PNP	Tipo de transistor de saída para controle de cargas positivo.
Função de saída	Normalmente fechado	Lógica do sinal: ativo sem detecção.
Consumo de corrente	< 10 mA	Eficiência energética do dispositivo.

Dados Mecânicos
Designação da rosca	M18 x 1	Padrão de rosca mecânica para fixação.
Tipo de montagem	Não embutido	Requer zona livre ao redor da face sensível.
Dimensões	L = 50 mm	Comprimento total do invólucro.
Torque de aperto	25 Nm	Limite de força para fixação sem danificar o invólucro.

Desempenho
Alcance de detecção	12 mm	Distância nominal para operação em aço.
Frequência de comutação	300 Hz	Velocidade máxima de operação (ciclos por segundo).
Histerese	1...20 % de Sr	Faixa de variação do ponto de chaveamento.

Condições Ambientais
Temperatura ambiente	-25...70 °C	Faixa de operação térmica permitida.
Grau de proteção	IP 68	Resistência a líquidos e poeira.

COMPATIBILIDADE

Comunicação

• Digital 3 fios (PNP)

Conexões

Elétrica M12

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com fluidos de corte e lubrificantes	✓	A classificação IP 68 e os materiais do invólucro resistem a contatos industriais com fluidos.
Sistemas de controle baseados em NPN	✗	O sensor possui saída PNP, incompatível com lógica NPN sem conversores de sinal.
Instalação embutida em material metálico	✗	Este sensor é 'não embutido', exigindo folga na face ativa para evitar detecção falsa.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGC208 M18 12mm PNP Normalmente Fechado

Verifique se o local de montagem está livre de interferências metálicas (considerando a montagem não embutida).
Rosqueie o sensor M18 no suporte de montagem utilizando as porcas fornecidas.
Aperte as porcas de fixação aplicando um torque máximo de 25 Nm.

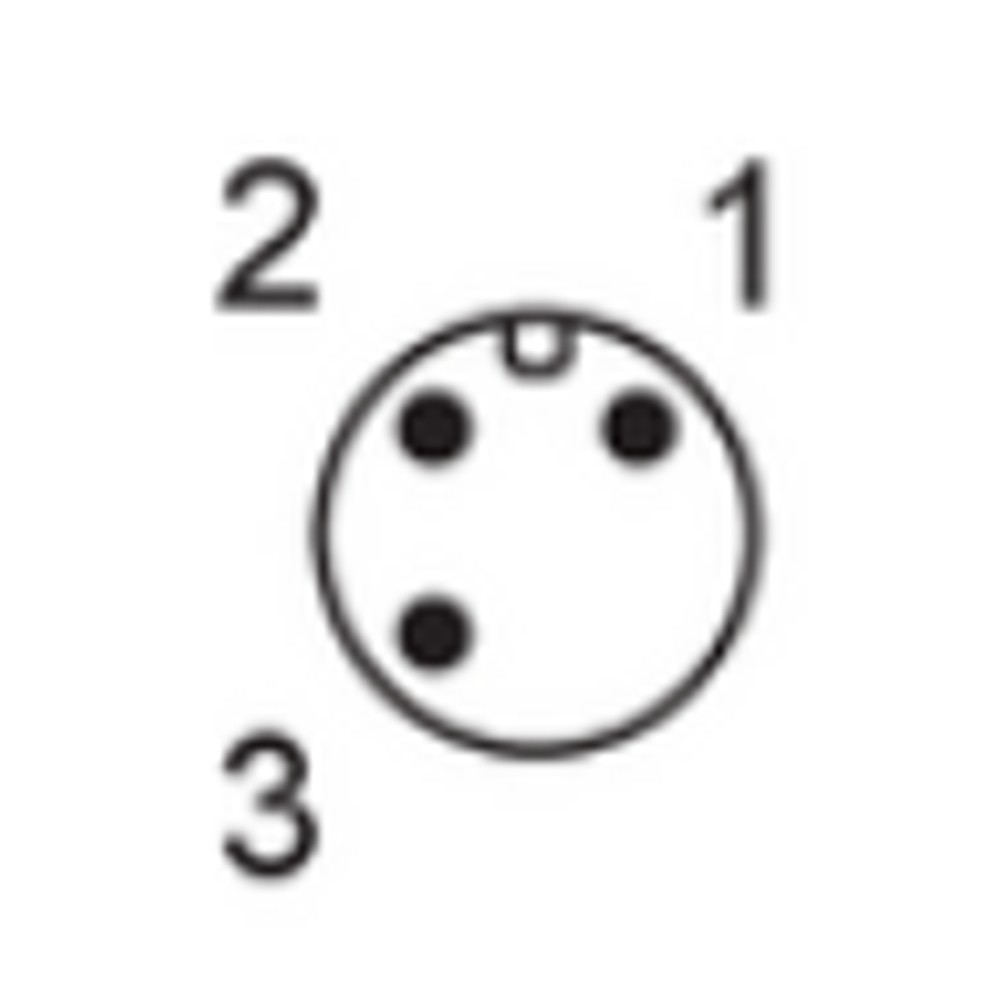

Conecte o cabo de sinal M12 (código A) garantindo o encaixe correto do conector.
Verifique a tensão de alimentação (10-30V DC) antes de energizar.
Teste a detecção aproximando um alvo metálico e observando o display de status LED.

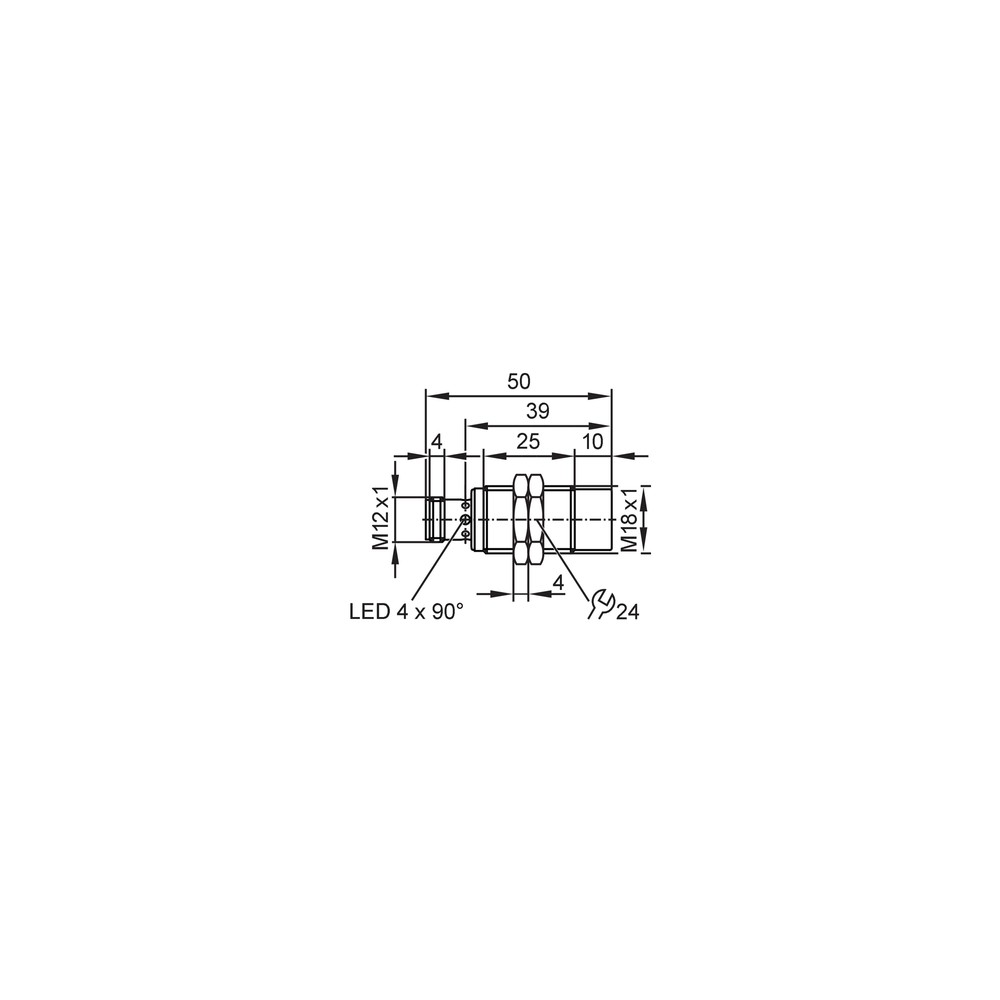

Desenho Dimensional

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ou apresenta comportamento errático.	Alvo metálico fora do alcance nominal (12mm) ou desalinhado.	Verifique a distância entre o objeto e a face ativa e confirme o alinhamento central.
O sensor não responde e o LED de status permanece apagado.	Curto-circuito na carga de saída ou conexão incorreta do conector M12.	Meça a continuidade do cabo e verifique se a carga está operando dentro dos 100mA máximos.
O sensor permanece em estado de detecção constante (ligado).	Acúmulo excessivo de detritos metálicos ou sujeira na face ativa.	Limpe a face frontal do sensor e verifique se o LED de status desliga.
Dificuldade de instalação ou falha intermitente interna.	Torque de fixação excessivo deformando o corpo roscado.	Inspeccione a rosca M18 e verifique se o torque aplicado está abaixo de 25 Nm.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IGC208 (Datasheet) Desenho Dimensional M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o Sensor Indutivo IGC208 e qual a sua função?

Este dispositivo é um sensor indutivo de proximidade, modelo IGC208, projetado para detectar objetos metálicos sem contato físico.

O que acompanha o Sensor Indutivo IGC208 na embalagem?

Este sensor inclui o componente principal e duas porcas de fixação para instalação mecânica, conforme especificado na ficha técnica.

Posso utilizar este sensor para detectar objetos plásticos?

O sensor não é indicado para detecção de materiais não metálicos como plásticos, madeiras ou líquidos, pois seu princípio de operação baseia-se na indução eletromagnética em alvos metálicos.

O sensor é compatível com todas as instalações M18 existentes?

Este modelo possui montagem não embutida e uma distância de detecção maior que os modelos embutidos equivalentes, o que pode causar colisões se instalado em espaços confinados não projetados para sensores não embutidos.

O sensor não está chaveando. O que devo verificar?

Verifique a alimentação (10-30V DC) e a conexão do cabo M12. Se o LED de status não acender ao aproximar um alvo metálico, o sensor pode estar com falha interna ou a distância de detecção (12mm) excedida.

O sensor envia sinal de presença constante. Qual a causa provável?

Um sinal de saída constante, independentemente da presença do objeto, pode indicar curto-circuito na carga, falha no cabo ou contaminação na face ativa. Verifique a tensão de saída com um multímetro.

Posso substituir meu sensor atual pelo IGC208?

O IGC208 é uma unidade avulsa. Kits de automação dependem da arquitetura do seu CLP. Verifique a compatibilidade elétrica (PNP) antes de substituir sensores NPN ou sensores de dois fios.

Qual a diferença deste sensor para outros modelos M18?

Este sensor utiliza tecnologia PNP com saída normalmente fechada (NF), enquanto outros modelos podem ser NPN ou normalmente abertos (NA). Confirme a lógica do seu controlador antes da compra.

Quais os cuidados básicos na instalação mecânica?

A instalação requer alinhamento perpendicular ao objeto metálico. Utilize as porcas de fixação inclusas, respeitando o torque máximo de 25 Nm para evitar danos à rosca do invólucro.

Como funciona o suporte técnico e garantia?

A garantia e procedência são asseguradas pela IFM ELECTRONIC LTDA. com suporte técnico direto ao usuário final.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída do sensor que comuta o positivo (VCC) para a carga (Ref.: Saída de comutação).

Normalmente Fechado (NF)

O sensor mantém o sinal de saída ativo (ligado) enquanto nenhum objeto é detectado (Ref.: Função de saída).

Montagem não embutida

Característica construtiva onde a face ativa do sensor deve ficar livre de material ao redor para garantir o alcance de detecção (Ref.: Tipo de montagem).

IP 68

Grau de proteção que indica total resistência à poeira e proteção contra imersão contínua em água (Ref.: Grau de proteção).

Histerese

Diferença entre o ponto de ativação e desativação do sensor, evitando sinais instáveis (Ref.: Histerese percentual).
