Sensor Indutivo IFM IGC207 M18

Pré-visualizar: IGC207 IFM - Sensor Indutivo IFM Automação Industrial M18, 8mm, PNP, NF, M12

IGC207 IFM - Sensor Indutivo IFM Automação Industrial M18, 8mm, PNP, NF, M12

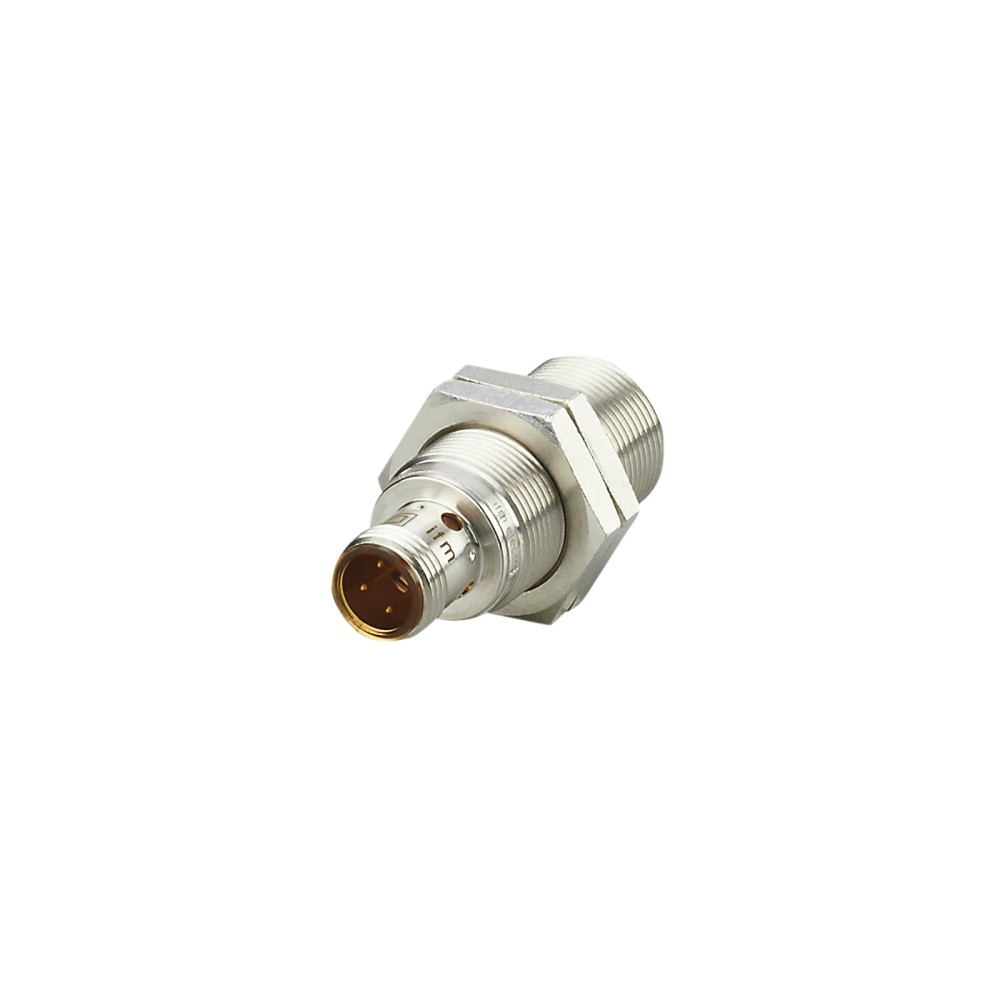

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGC207
EAN: 4021179319836
NCM do produto: 85365090

Destaques do Produto Tipo Indutivo M18...mais

Fechar menu

Saiba mais sobre: "IGC207 IFM - Sensor Indutivo IFM Automação Industrial M18, 8mm, PNP, NF, M12"

Destaques do Produto

Tipo

Indutivo M18

Alcance

8mm

Saída

PNP/NF

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IGC207 IFM - Sensor Indutivo IFM Automação Industrial M18, 8mm, PNP, NF, M12

Sensor indutivo de proximidade com rosca M18, projetado para detecção sem contato de objetos metálicos em ambientes industriais. Equipado com alcance de detecção de 8mm e saída configurada como normalmente fechada (NF), opera com tecnologia PNP em tensões de 10 a 30 V DC. Sua construção robusta com invólucro de latão revestido e grau de proteção IP68 garante alta confiabilidade em máquinas-ferramentas.

PRINCIPAIS ESPECIFICAÇÕES

Rosca	M18 x 1
Alcance	8 mm
Saída	PNP (Normalmente Fechado)
Conexão	M12
Proteção	IP 68
Frequência	400 Hz
Montagem	Embutido
Material	Latão com bronze branco

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta
Ambientes com presença de fluidos refrigerantes e lubrificantes
Aplicações que exigem montagem embutida (flush)

⚠ Considere outro se precisa de:

Aplicações com objetos não metálicos
Ambientes com temperaturas superiores a 70 °C
Circuitos que exigem lógica de saída NPN

APLICAÇÕES E USO

Detecção de peças em linhas de montagem automatizadas
Monitoramento de posição em máquinas-ferramenta
Ambientes industriais com exposição a refrigerantes e lubrificantes

COMO ESCOLHER

Antes de comprar o IGC207 IFM - Sensor Indutivo IFM Automação Industrial M18, 8mm, PNP, NF, M12, verifique estes pontos:

Escolha ideal

Utilize o IGC207 em aplicações que requerem detecção metálica confiável em ambientes com umidade ou lubrificantes, onde a durabilidade do invólucro M18 é necessária.

Busque alternativa

Se a sua aplicação exigir detecção a distâncias maiores que 8mm, detecção de objetos não metálicos, ou se o controlador necessitar de saída NPN, verifique outras séries de sensores indutivos disponíveis.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Designação da rosca	M18 x 1	Dimensão mecânica padrão para montagem industrial
Tipo de montagem	Embutido	Permite montagem nivelada em superfícies metálicas
Comprimento	45 mm	Espaço ocupado pelo invólucro

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação compatível com PLCs padrão
Consumo de corrente	< 10 mA	Baixo consumo energético operacional
Saída de comutação	PNP	Lógica de comutação positiva

Desempenho
Alcance de detecção	8 mm	Distância nominal de detecção de metais
Frequência de comutação	400 Hz	Capacidade de detecção em alta velocidade

Condições Ambientais
Grau de proteção	IP 68	Proteção contra líquidos e poeira em imersão
Temperatura ambiente	-25...70 °C	Limite térmico de operação segura

COMPATIBILIDADE

Comunicação

• Não aplicável (Sinal Binário)

Conexões

Elétrica Conector M12, codificação A, 3 pinos

Processo M18 x 1 (roscado)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças metálicas	✓	Sensor indutivo padrão para metais ferrosos e não ferrosos.
Detecção de plásticos ou vidro	✗	Requer tecnologia capacitiva ou óptica para não metálicos.
PLC com entrada PNP	✓	Compatível com entradas digitais PNP de 24V DC.

INSTALAÇÃO

Como instalar o IGC207 IFM - Sensor Indutivo IFM Automação Industrial M18, 8mm, PNP, NF, M12

Limpe o local de montagem para garantir boa aderência.
Insira o sensor no suporte de fixação até a profundidade desejada.
Utilize as porcas de fixação inclusas para travar o sensor na posição.
Conecte o cabo M12 ao conector do sensor, garantindo o travamento.
Aplique a tensão de alimentação (10-30V DC).
Verifique o acendimento do LED de status durante a aproximação de um metal.

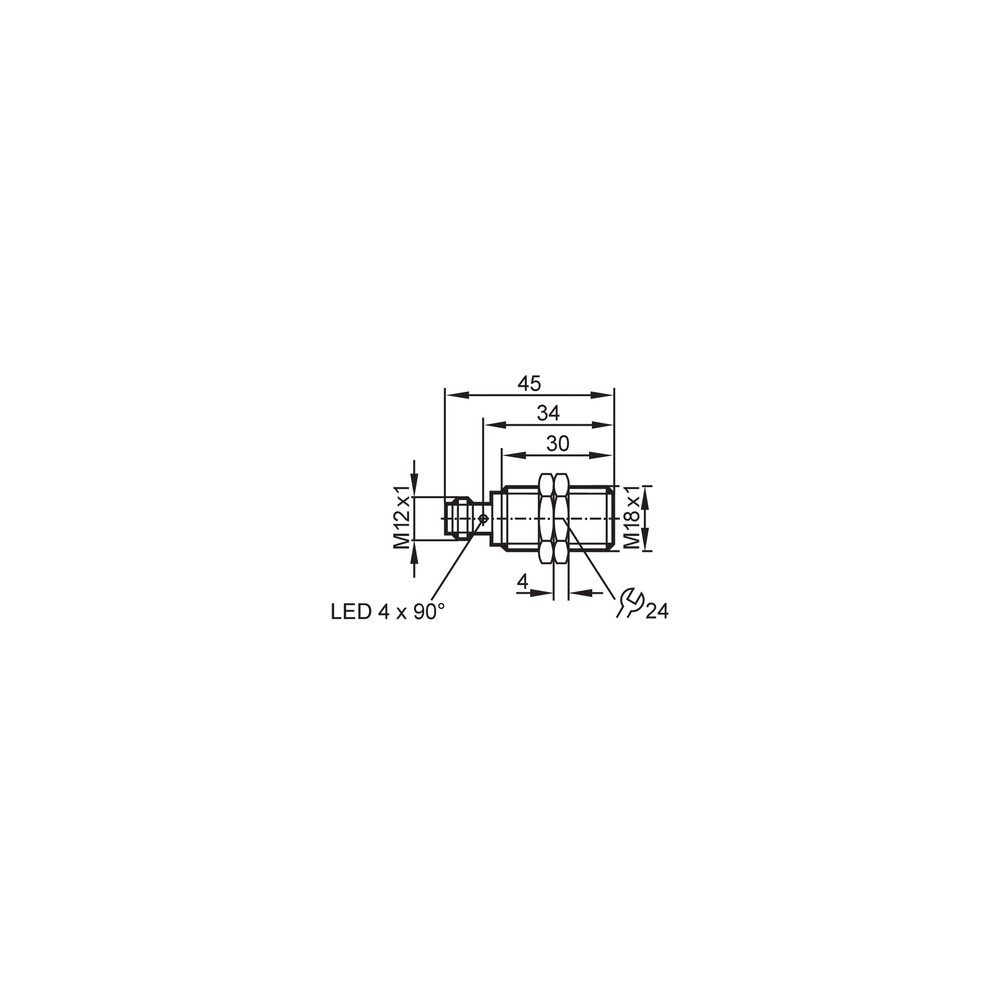

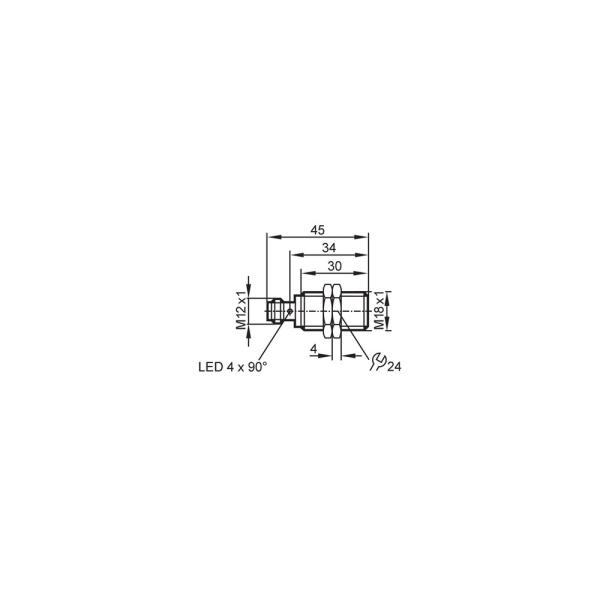

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não liga ou LED de status inativo.	Falha na fonte de alimentação ou erro de cabeamento no conector M12.	Meça a tensão de 10-30V DC nos pinos do conector.
Sensor não detecta o alvo metálico.	Distância entre o objeto e a face ativa superior a 8mm.	Verifique se a distância está dentro dos 8mm especificados.
LED de status piscando ou saída travada.	Curto-circuito na carga de saída (PNP).	Verifique a continuidade e isolamento da fiação de saída.
Dano físico no invólucro ou deformação da face ativa.	Impacto mecânico ou torque excessivo nas porcas.	Inspecione visualmente a rosca e a face de detecção.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico Oficial (Datasheet) Desenho Dimensional IGC207 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IGC207 da IFM?

O IGC207 é um sensor de proximidade indutivo M18 da IFM projetado para automação industrial, utilizando detecção sem contato de objetos metálicos.

O que acompanha o produto na embalagem?

Este sensor acompanha duas porcas de fixação para instalação e conexão elétrica via padrão M12.

O sensor detecta objetos plásticos?

Este modelo não é indicado para detecção de materiais não condutores, como plásticos ou madeira, pois depende de campos eletromagnéticos.

Posso usar este sensor em circuitos NPN?

Não, este sensor opera com lógica PNP e saída normalmente fechada (NF); ele não substitui diretamente modelos NPN sem adaptação no circuito de controle.

O sensor não responde à presença do objeto, o que verificar?

Verifique a fiação e o LED de status; se o LED não acender, confirme se a tensão de alimentação (10-30V DC) está correta nos pinos do conector M12.

Por que o sinal de saída não desliga?

Se a saída permanecer ativa sem objeto, pode haver um curto-circuito na carga ou o sensor pode estar operando no limite da distância de detecção.

Devo escolher saída normalmente fechada (NF) ou aberta (NA)?

A escolha depende da lógica do seu CLP: modelos NF (como este IGC207) são ideais para segurança, pois o sinal é perdido se o fio se romper.

Qual a vantagem deste modelo sobre outros sensores M18?

Este sensor possui alcance aumentado e contatos banhados a ouro, garantindo maior durabilidade e estabilidade em comparação a modelos padrão.

Quais cuidados tomar na instalação?

Certifique-se de não exceder o torque de aperto ao fixar as porcas e mantenha o cabo M12 longe de fontes de interferência eletromagnética intensa.

Qual a temperatura máxima de operação?

O sensor suporta ambientes com temperatura de -25 a 70 °C, sendo adequado para a maioria das aplicações industriais comuns.

GLOSSÁRIO TÉCNICO

PNP

Tipo de transistor que comuta o positivo (tensão positiva na saída quando detecta objeto). (Ref.: Saída de comutação)

IP68

Grau de proteção que indica total proteção contra poeira e proteção contra imersão contínua em água. (Ref.: Grau de proteção)

Montagem Embutida

Possibilidade de instalar o sensor nivelado com a superfície metálica de montagem sem perda de desempenho. (Ref.: Tipo de montagem)

Histerese

Diferença entre o ponto de comutação de aproximação e o de afastamento do objeto, evitando falsos acionamentos. (Ref.: Histerese)

Sensor Indutivo

Dispositivo que detecta a presença de materiais condutores sem contato físico através de campos magnéticos. (Ref.: Tipo de produto)
