Sensor Indutivo IFM IGC205 M18 PNP 12mm

Pré-visualizar: IGC205 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 12mm IP68

IGC205 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 12mm IP68

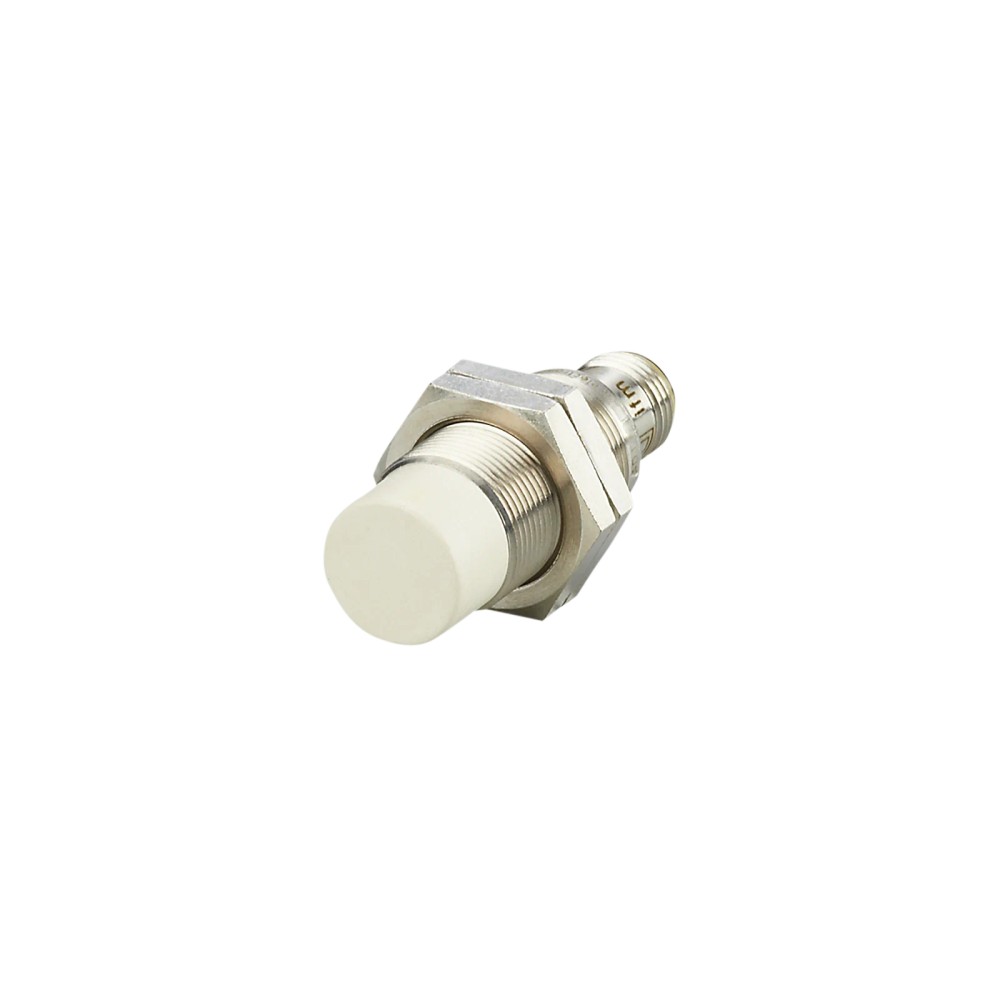

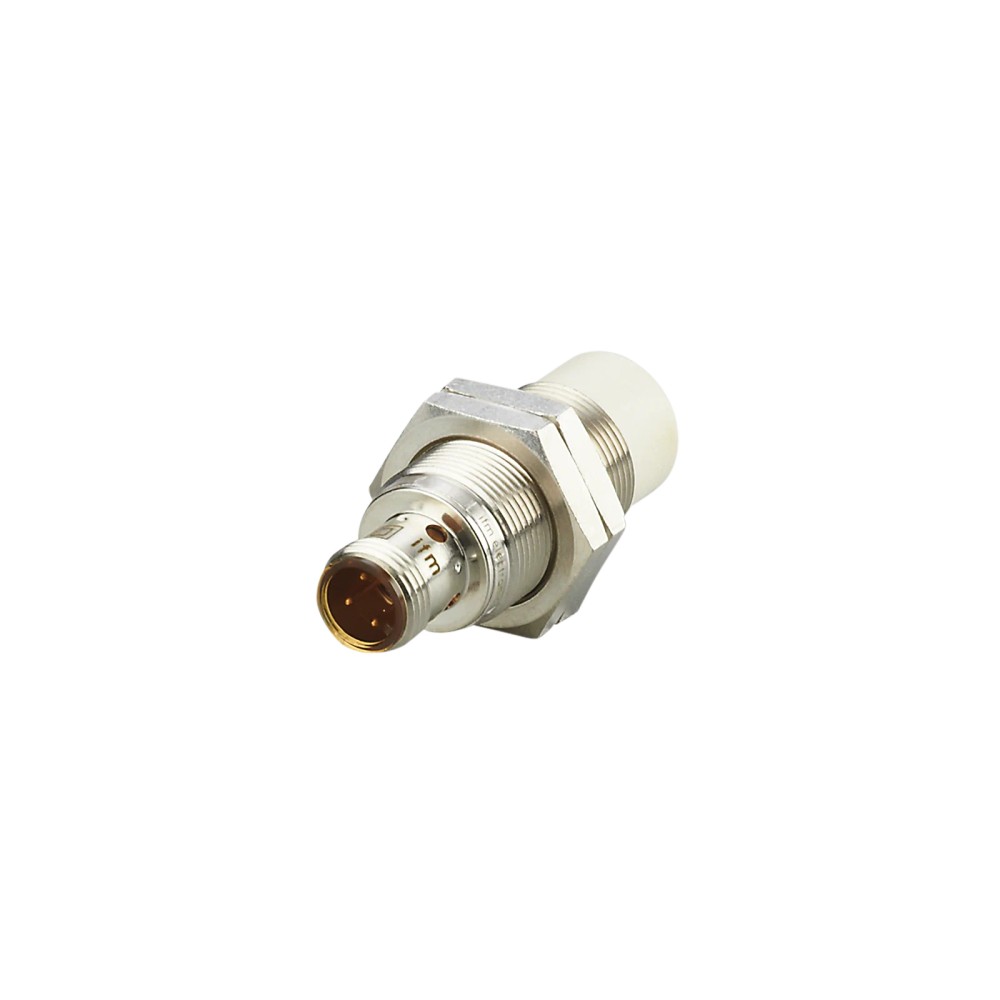

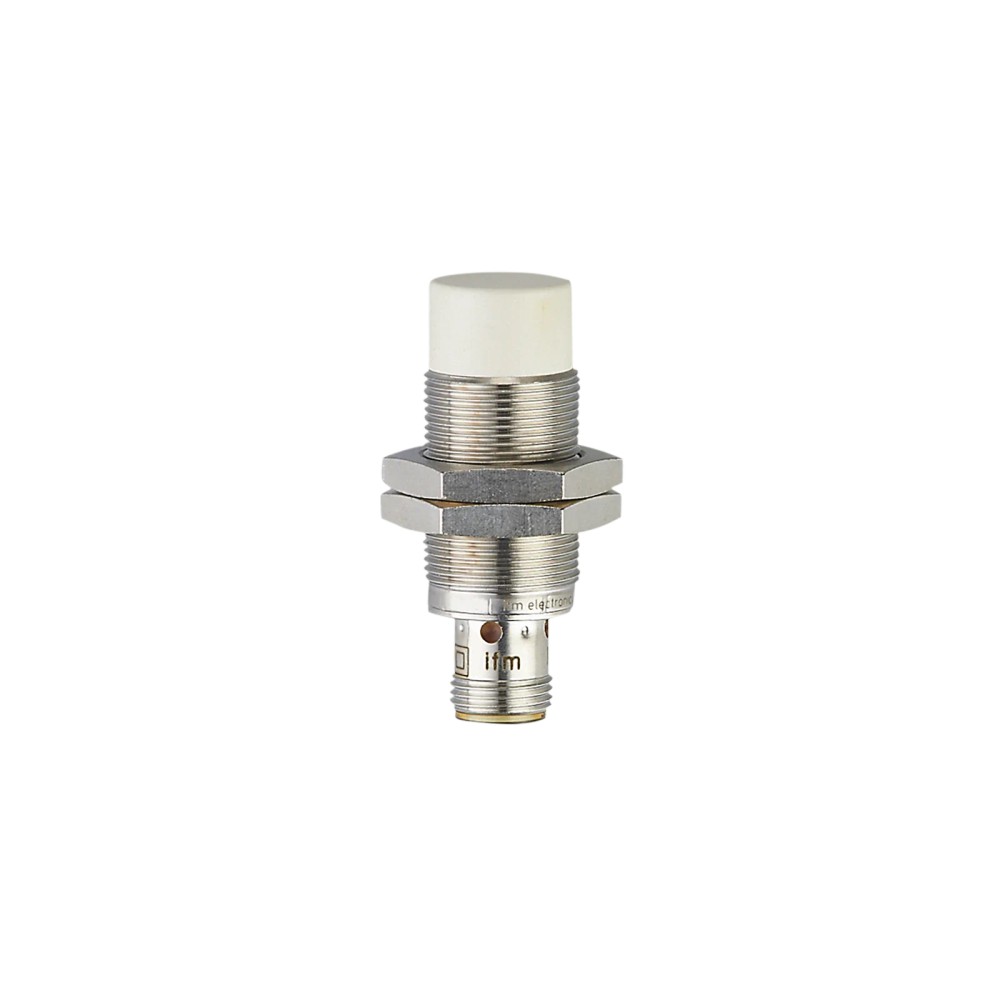

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGC205
EAN: 4021179101547
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "IGC205 IFM - Sensor Indutivo ifm Automação Industrial M18 PNP 12mm IP68"

Destaques do Produto

Tecnologia

Sensor indutivo

Tipo de saída

PNP normalmente aberta

Alcance nominal

12 mm, não embutido

Alimentação

10...30 V DC

Conexão

M12, 3 contatos

Proteção declarada

IP68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IGC205 M18 PNP, 12 mm, IP68

O ifm IGC205 é um sensor indutivo DC para detectar objetos metálicos em aplicações industriais. Possui saída PNP normalmente aberta, alcance nominal de detecção de 12 mm e montagem não embutida. Seu corpo roscado M18 x 1 tem conexão elétrica M12 de 3 contatos e grau de proteção IP68.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Saída	PNP, normalmente aberta
Alcance de detecção	12 mm; montagem não embutida
Tensão de operação	10...30 V DC
Conexão elétrica	M12, 3 contatos, codificação A
Frequência de comutação	300 Hz
Grau de proteção	IP68
Temperatura ambiente	-25...70 °C
Dimensões	M18 x 1; comprimento 50 mm
Corrente máxima contínua da saída	100 mA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em máquinas e sistemas de automação industrial, respeitando o alcance e as condições elétricas especificadas.
Aplicações em máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme a aplicação indicada na ficha do produto.
Instalações que aceitem sensor roscado M18 x 1, montagem não embutida e conexão M12 de 3 contatos.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do controlador exigir saída NPN ou contato normalmente fechado: o IGC205 tem saída PNP normalmente aberta.
Não selecionar quando a alimentação disponível estiver fora de 10...30 V DC ou quando a saída precisar conduzir corrente contínua superior a 100 mA.
Não presumir detecção de materiais não metálicos: trata-se de um sensor indutivo, e a ficha não especifica detecção desses materiais.

APLICAÇÕES E USO

Uso indicado pelo fabricante: detecção indutiva em aplicações industriais e sistemas de automação industrial.
Uso indicado pelo fabricante: máquinas-ferramenta e aplicações com refrigerantes e lubrificantes; a ficha não especifica compatibilidade com fluidos ou condições além das classificações declaradas.
Possibilidade de aplicação: detecção de alvos metálicos em máquinas, desde que a distância, o material do alvo, a montagem não embutida e a interface elétrica sejam compatíveis. O fator de correção varia conforme o material.
A temperatura ambiente especificada é de -25...70 °C. Não extrapolar essa faixa; a ficha também apresenta condições específicas de certificação UL de Ta 0...40 °C.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IGC205 M18 PNP, 12 mm, IP68, verifique estes pontos:

Escolha o IGC205 quando

A aplicação exigir detecção indutiva com saída PNP normalmente aberta, alcance nominal de 12 mm, corpo M18 x 1 não embutido e alimentação DC entre 10 e 30 V.

Procure outra configuração quando

O circuito de controle exigir NPN, saída normalmente fechada, outro tipo de conexão ou corrente contínua da saída acima de 100 mA. Confirme esses requisitos com a ficha do modelo alternativo.

Confirme a instalação antes da compra

Verifique espaço para o comprimento de 50 mm, montagem não embutida, conexão M12 compatível e condições ambientais dentro da faixa declarada. O alcance efetivo também depende do material do alvo, conforme os fatores de correção informados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IGC205	Identificação do produto; SKU e part number informados como IGC205.
Tipo de produto	Sensor indutivo	Sensor de comutação para detecção indutiva.
Aplicação indicada	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação descritos na ficha do produto.
Alcance aumentado	Sim	Característica especial informada para o modelo.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Consumo próprio informado.
Classe de proteção	II	Classe de proteção elétrica declarada.
Proteção contra inversão de polaridade	Sim	Proteção indicada nos dados técnicos.
Proteção contra curto-circuitos	Sim	Proteção indicada para a saída.
Proteção contra sobrecarga	Sim	Proteção indicada nos dados técnicos.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo declarado para a saída de comutação DC.
Corrente máxima contínua da saída DC	100 mA	Limite contínuo declarado para a saída de comutação.

Saída e comutação
Função elétrica	PNP	Tipo de saída elétrica.
Função de saída	Normalmente aberta	Estado funcional declarado para a saída.
Número de fios	3	Configuração de fios informada.
Frequência de comutação DC	300 Hz	Frequência máxima de comutação declarada.
Status de chaveamento	LED amarelo, 4 x 90°	Indicação visual do estado de comutação.

Detecção e desvios
Alcance de detecção	12 mm	Alcance nominal informado para montagem não embutida.
Distância real de comutação Sr	12 ± 10 % mm	Valor e tolerância declarados para a distância real de comutação.
Distância de trabalho	0...9,72 mm	Faixa de distância de trabalho indicada na ficha.
Histerese	3...15 % de Sr	Faixa percentual relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores por material indicados para considerar a resposta de detecção.

Conexões e interface elétrica
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Tipo, codificação e número/material dos contatos declarados.
Protocolo de comunicação	Não especificado	A ficha apresenta saída de comutação; não informa protocolo de rede.

Condições ambientais e conformidade
Grau de proteção	IP68	Grau de proteção informado pelo fabricante.
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente declarada.
Certificado UL	Ta: 0...40 °C; Enclosure type: Type 1; aprovação UL A003; arquivo E174191	Dados de certificação UL apresentados na ficha; Ta é a faixa informada nesse contexto.
Compatibilidade eletromagnética	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado: 10 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-6 AF com fio: 10 V; EN 55011 classe B	Ensaios e classificação EMC declarados na ficha.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Dimensão roscada do invólucro.
Comprimento	50 mm	Comprimento total indicado nas dimensões.
Montagem	Não embutido	Condição de montagem especificada.
Formato do invólucro	Forma construtiva de roscas	Construção mecânica descrita na ficha.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: LCP branco; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais dos componentes conforme dados do produto.
Peso	43,8 g	Massa informada no dataset técnico.
Porcas de fixação incluídas	2	Quantidade de porcas listada como material incluído.

Dados de confiabilidade e identificação comercial
MTTF	1134 anos	Valor MTTF informado na ficha; não representa garantia nem vida útil assegurada.
SKU e part number	IGC205	Código de identificação comercial do produto.
GTIN	4021179101547	Identificador global informado para o item.
NCM	8536.50.90	Classificação fiscal apresentada no cadastro técnico.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação; o produto é um sensor de comutação com saída PNP.

Conexões

Elétrica Conexão M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente aberta, com corrente máxima contínua de 100 mA. Confirmar a atribuição dos pinos no datasheet antes de ligar.

Processo Corpo roscado M18 x 1, comprimento de 50 mm; montagem não embutida. Não há conexão de processo fluida especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital de controlador compatível com saída PNP normalmente aberta e alimentação DC dentro da faixa especificada.	✓	O tipo de saída e a faixa de alimentação correspondem aos dados do produto; verificar também o limite de corrente da saída.
Entrada que exige sinal NPN ou contato normalmente fechado.	✗	A saída declarada é PNP normalmente aberta.
Instalação com conector M12 de 3 contatos compatível, corpo M18 x 1 e espaço para montagem não embutida.	✓	Essas características correspondem à conexão e à construção informadas para o sensor.
Alimentação fora de 10...30 V DC ou carga que demande mais de 100 mA contínuos da saída.	✗	A condição excede a faixa de alimentação ou o limite contínuo declarado.
Aplicação que exige protocolo de rede ou conexão de processo para fluido.	✗	A ficha não especifica protocolo de comunicação nem conexão de processo fluida.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IGC205 M18 PNP, 12 mm, IP68

Confirme que a aplicação requer saída PNP normalmente aberta e alimentação DC entre 10 e 30 V.
Verifique o espaço de montagem para o corpo M18 x 1, comprimento de 50 mm, na configuração não embutida.
Instale o sensor de forma mecânica adequada à aplicação e consulte o desenho dimensional para as dimensões; a ficha não fornece torque de aperto.
Conecte o conector M12 de 3 contatos compatível e confirme a atribuição dos pinos no datasheet antes de energizar.
Verifique a tensão, a polaridade e se a carga respeita o limite contínuo da saída; não exceda os dados elétricos declarados.
Após a energização, aproxime o alvo e confirme a comutação pela entrada de controle e pelo LED amarelo de status.

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a detecção.	Incompatibilidade entre a saída PNP normalmente aberta do sensor e o tipo de entrada configurado, ou ligação incorreta.	Confirme o tipo da entrada do controlador, a alimentação DC e a atribuição dos pinos M12 no datasheet; observe o LED de status ao aproximar um alvo.
O sensor não comuta à distância esperada.	O alvo está além da distância de trabalho ou seu material exige considerar o fator de correção informado.	Meça a distância entre a face ativa e o alvo e compare o material com os fatores de correção da ficha; teste a comutação aproximando o alvo.
A saída deixa de funcionar ou o circuito apresenta falha após a ligação.	Tensão de alimentação fora da faixa especificada, polaridade ou fiação incorreta, ou carga acima do limite contínuo da saída.	Com o circuito desenergizado, confira a ligação e a carga; depois meça a alimentação e compare os valores com os limites do datasheet.
A indicação de chaveamento não corresponde ao estado esperado do processo.	Posicionamento ou alinhamento do alvo que não proporciona comutação estável, ou condição elétrica incompatível com a entrada conectada.	Observe o LED amarelo durante a aproximação controlada do alvo e verifique montagem, distância, tipo de entrada e conexão elétrica.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IGC205 em português (Datasheet) Desenho em escala IGC205 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm IGC205 e para que serve?

É um sensor indutivo para detecção de objetos metálicos em aplicações industriais. Sua saída é PNP normalmente aberta.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como material incluído. Não informa a inclusão de cabo ou outros acessórios.

Posso ligar o IGC205 em uma entrada NPN ou normalmente fechada?

Não diretamente como substituto equivalente: o IGC205 tem saída PNP normalmente aberta. A entrada do controlador precisa ser compatível com essa saída.

Ele detecta alvos de alumínio ou cobre na mesma distância indicada para aço?

A ficha informa fatores de correção diferentes por material: 0,4 para alumínio e 0,3 para cobre, em comparação com 1 para aço. Considere esses fatores na seleção e valide a distância na aplicação.

O sensor acende, mas o CLP não muda de estado. O que devo verificar?

Verifique se a entrada do CLP é compatível com PNP normalmente aberto e confira a ligação dos contatos M12 conforme o datasheet. O LED indica o status de chaveamento, mas não confirma por si só a compatibilidade do circuito externo.

A detecção ficou intermitente; preciso trocar o sensor?

Não necessariamente. Antes de trocar, confira distância e posição do alvo, material do alvo, alimentação e conexões; a ficha fornece fatores de correção que variam conforme o metal.

Devo comprar só o sensor ou um kit com cabo?

O item é o sensor IGC205 e a ficha lista duas porcas de fixação; não informa cabo incluído. Se a instalação exigir cabo M12, confirme separadamente o acessório adequado e a pinagem no datasheet.

Quando devo escolher outro sensor em vez do IGC205?

Escolha outra configuração se o comando exigir NPN, normalmente fechado, alimentação fora de 10...30 V DC ou corrente contínua de saída superior a 100 mA. Compare esses requisitos com a ficha do modelo alternativo.

Como faço a instalação elétrica do IGC205?

Use uma conexão M12 de 3 contatos compatível e confira a pinagem no datasheet antes de energizar. Verifique também alimentação, polaridade e limite de corrente da saída.

O IGC205 pode ser usado com refrigerantes e lubrificantes?

A ficha cita aplicações em máquinas-ferramenta, refrigerantes e lubrificantes. Confirme as condições reais da instalação com o datasheet e respeite a faixa de temperatura e o grau de proteção declarados.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída que comuta o potencial positivo para o circuito de carga, conforme a configuração elétrica do sensor. (Ref.: Função elétrica: PNP.)

Normalmente aberta

Função de saída que permanece aberta no estado normal e comuta quando ocorre a condição de detecção especificada. (Ref.: Função de saída.)

Montagem não embutida

Configuração de instalação em que a face ativa não deve ser tratada como um sensor embutido; respeite a construção e as condições de montagem do fabricante. (Ref.: Montagem: não embutido.)

Histerese

Diferença entre os pontos de acionamento e desacionamento, expressa como percentual de Sr na ficha. (Ref.: Histerese: 3...15 % de Sr.)

Fator de correção

Fator associado ao material do alvo para considerar a variação da resposta de detecção em relação ao material de referência indicado. (Ref.: aço 1; aço inoxidável 0,7; latão 0,5; alumínio 0,4; cobre 0,3.)
