Sensor Indutivo IFM IGC204

Pré-visualizar: IGC204 IFM - Sensor Indutivo IFM Automação Industrial PNP 8mm M18x1 M12

IGC204 IFM - Sensor Indutivo IFM Automação Industrial PNP 8mm M18x1 M12

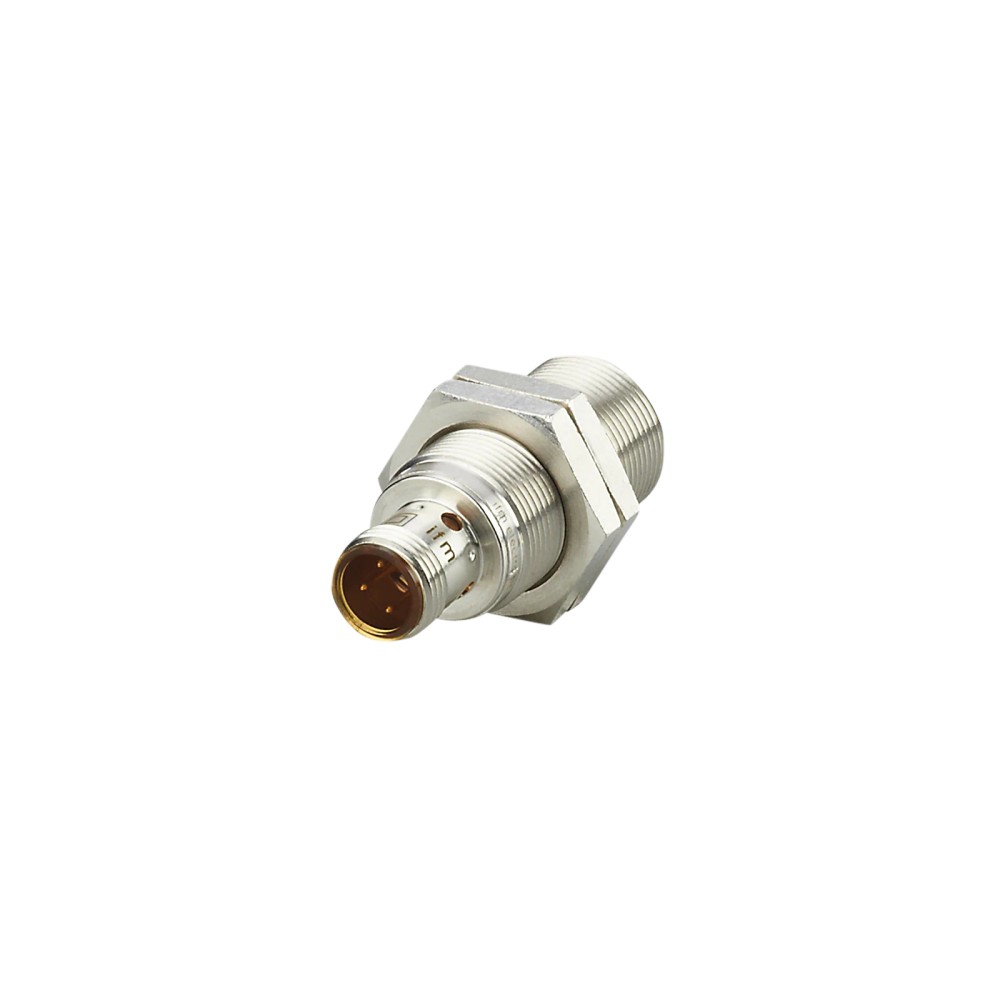

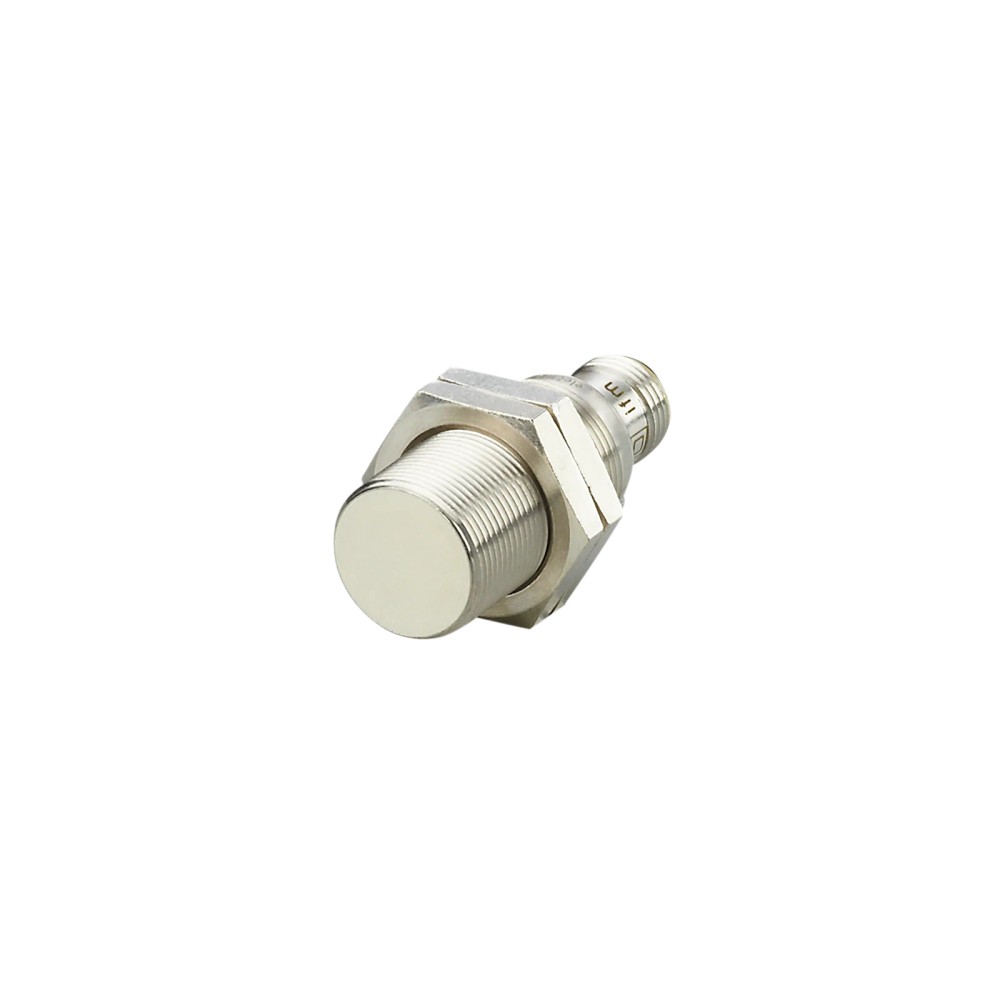

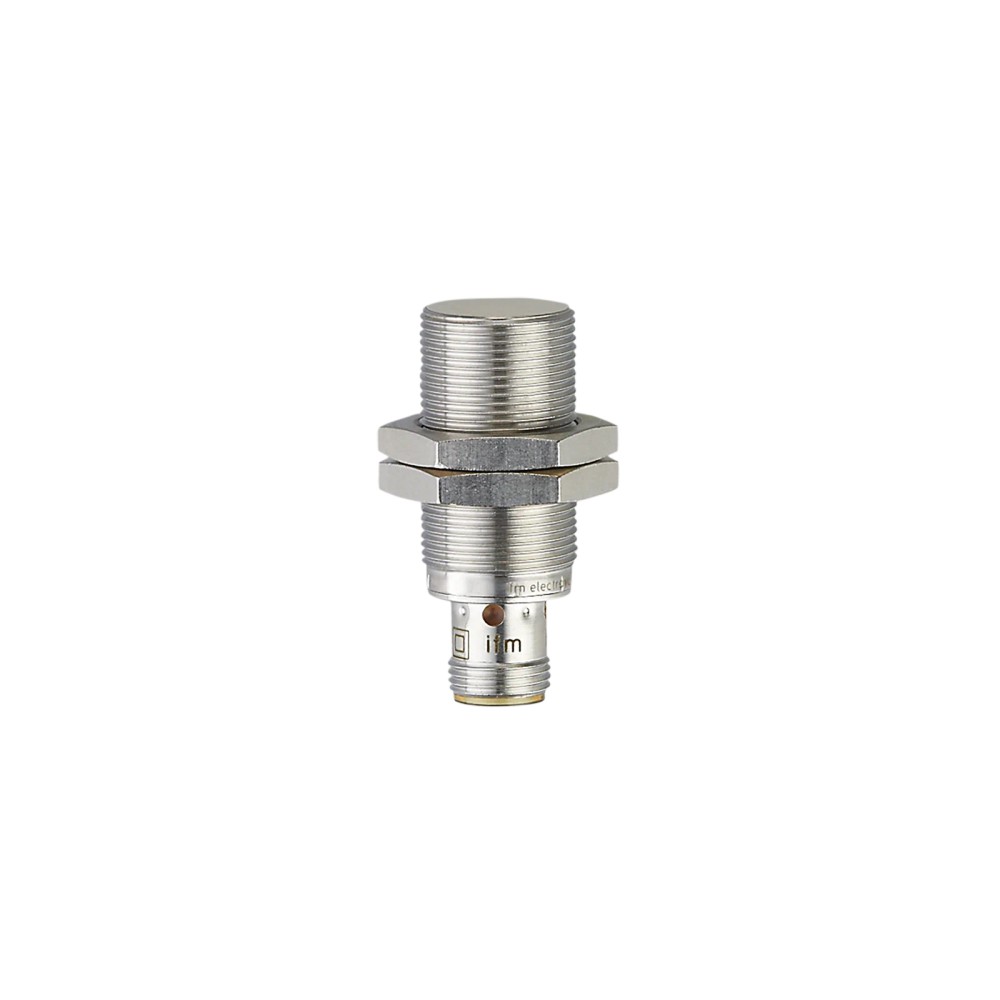

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGC204
EAN: 4021179101530
NCM do produto: 85365090

Destaques do Produto Alcance de detecção 8...mais

Fechar menu

Saiba mais sobre: "IGC204 IFM - Sensor Indutivo IFM Automação Industrial PNP 8mm M18x1 M12"

Destaques do Produto

Alcance de detecção

8 mm

Tipo de saída

PNP, normalmente aberta

Montagem e rosca

Embutida; M18 x 1

Conexão elétrica

M12, 3 contatos

Alimentação

10...30 V DC

Frequência de comutação

400 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGC204 PNP, 8 mm, M18 x 1, conector M12

O IFM IGC204 é um sensor indutivo cilíndrico para detecção de objetos metálicos em aplicações industriais. Possui saída PNP normalmente aberta, alcance de detecção de 8 mm e conexão elétrica M12 de 3 pinos. Sua instalação é embutida, e o grau de proteção informado é IP 68.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IGC204
Tecnologia	Sensor indutivo
Saída	PNP, normalmente aberta
Alcance de detecção	8 mm; montagem embutida
Rosca e comprimento	M18 x 1; 45 mm
Conexão elétrica	Conector M12, codificação A, 3 contatos
Tensão de operação	10...30 V DC
Frequência de comutação	400 Hz
Grau de proteção	IP 68
Temperatura ambiente	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais e de automação, respeitando o alcance nominal de 8 mm e a montagem embutida.
Aplicações em máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme aplicações indicadas na ficha do produto.
Instalações com alimentação DC dentro da faixa de 10...30 V e entrada compatível com saída PNP normalmente aberta.

⚠ Considere outro se precisa de:

Não selecione para uma entrada que exija saída NPN ou contato normalmente fechado: a ficha especifica saída PNP normalmente aberta.
Não conte com detecção a 8 mm para materiais diferentes sem considerar o fator de correção informado pelo fabricante: aço 1; aço inoxidável 0,7; latão 0,5; alumínio 0,4; cobre 0,3.
Não use fora da faixa de temperatura ambiente de -25...70 °C ou da tensão de operação de 10...30 V DC.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: automação e aplicações industriais, incluindo máquinas-ferramenta e ambientes com refrigerantes e lubrificantes. A instalação deve respeitar a temperatura ambiente de -25...70 °C, a alimentação de 10...30 V DC e as condições de montagem embutida.
Possibilidade de uso: detecção de presença ou posição de alvos metálicos em máquinas, desde que o circuito aceite saída PNP normalmente aberta e que o alvo, a distância e a frequência de comutação sejam compatíveis. Essa possibilidade deve ser validada na aplicação, pois a ficha não especifica uma máquina ou geometria de alvo particular.
Limitação de alcance: o alcance nominal é 8 mm e o fabricante informa fatores de correção por material. Não interprete o valor nominal como distância garantida para todos os metais; consulte a ficha técnica para as condições de detecção.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGC204 PNP, 8 mm, M18 x 1, conector M12, verifique estes pontos:

Quando escolher o IGC204

Escolha este modelo quando a aplicação requer detecção indutiva com montagem embutida M18 x 1, alcance nominal de 8 mm, saída PNP normalmente aberta e alimentação de 10...30 V DC. Verifique também a frequência de comutação necessária, limitada a 400 Hz.

Quando avaliar outra configuração

Busque uma configuração diferente se o circuito de controle exigir saída NPN, contato normalmente fechado, outro tipo de conexão elétrica ou operação fora das faixas de tensão e temperatura especificadas. Para alvos que não sejam de aço, considere os fatores de correção do fabricante ao avaliar a distância de detecção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do dispositivo.
Modelo	IGC204	Referência do produto.
SKU / Part number	IGC204	Código de identificação do item.
GTIN	4021179101530	Identificador comercial informado.
Marca	IFM	Fabricante indicado no anúncio.
Aplicações informadas	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários descritos nos dados do produto.
Característica especial	Alcance aumentado; contatos banhados a ouro	Características declaradas na ficha.

Dados elétricos
Tipo de tensão	DC	Tipo de alimentação.
Tensão de operação	10...30 V DC	Faixa de operação informada.
Consumo de corrente	< 10 mA	Consumo indicado na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Classe de proteção	II	Classificação informada.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado para a saída.
Intensidade de corrente máxima constante da saída de comutação DC	100 mA	Limite máximo constante informado.

Saídas e comutação
Função elétrica / tipo de saída	PNP	Tipo de saída de chaveamento.
Função de saída	Normalmente aberta	Estado funcional informado.
Frequência de comutação DC	400 Hz	Frequência de comutação especificada.
Status de chaveamento	LED amarelo, 4 x 90°	Indicação visual do estado de chaveamento.

Detecção e desvios
Alcance de detecção	8 mm	Alcance nominal informado; a distância efetiva depende do material do alvo.
Distância real de comutação Sr	8 ± 10 % mm	Valor e tolerância declarados.
Distância de trabalho	0...6,48 mm	Faixa de trabalho informada na ficha.
Histerese	3...15 % de Sr	Variação entre os pontos de acionamento e desacionamento, referenciada a Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados por material do alvo; considerar ao avaliar o alcance.

Conexões elétricas
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Conexão elétrica especificada na ficha.
Número de fios	3 fios	Número de fios indicado nos dados do anúncio.

Condições ambientais e conformidade
Grau de proteção	IP 68	Grau de proteção declarado; observar as condições e a definição do fabricante no datasheet.
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente certificada UL Ta	0...40 °C	Faixa Ta associada à certificação UL indicada.
EMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 10 V; EN 55011 classe B	Valores e referências de compatibilidade eletromagnética declarados.
Número de arquivo UL	E174191	Referência de arquivo UL informada.
Número de aprovação UL	A003	Referência de aprovação informada.

Dados mecânicos e materiais
Formato	Cilíndrico com rosca	Forma construtiva.
Designação da rosca	M18 x 1	Dimensão mecânica para montagem.
Dimensões	M18 x 1 / L = 45 mm	Rosca e comprimento informados.
Montagem	Embutido	Tipo de instalação declarado.
Material do corpo	Metal	Material descrito no anúncio.
Materiais detalhados	Invólucro: latão revestido com bronze branco; face ativa: LCP branco; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais declarados nos dados do produto.
Cor	Prateado	Cor informada no anúncio.
Peso	42,4 g	Peso informado nos atributos do produto.
Tipo de invólucro	Forma construtiva de roscas	Descrição construtiva fornecida na ficha.
Enclosure type	Type 1	Classificação indicada nos dados do produto.

Dados de confiabilidade e fornecimento
MTTF	1134 anos	Valor de MTTF declarado na ficha; não representa garantia ou vida útil assegurada.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Software embedded incluído	Não	Informação declarada para o produto.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; o produto é um sensor com saída de chaveamento PNP.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados; saída PNP normalmente aberta; alimentação de 10...30 V DC. Confirme a pinagem no datasheet antes de conectar, pois não há diagrama de pinagem disponibilizado separadamente nesta ficha.

Processo Corpo cilíndrico roscado M18 x 1, instalação embutida. Trata-se da conexão mecânica de montagem, não da conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sensor PNP normalmente aberto, alimentação DC dentro de 10...30 V e frequência requerida de até 400 Hz.	✓	As características elétricas e a frequência de comutação correspondem às especificações informadas.
Entrada que exige saída NPN ou contato normalmente fechado.	✗	A ficha especifica saída PNP normalmente aberta.
Montagem roscada M18 x 1 embutida, com distância de detecção dentro das condições especificadas para o alvo.	✓	O formato, a rosca, o tipo de montagem e o alcance nominal correspondem aos dados do produto.
Alimentação acima de 30 V DC, abaixo de 10 V DC ou temperatura ambiente fora de -25...70 °C.	✗	Essas condições excedem os limites de operação informados.
Uso com alvo de alumínio, cobre, latão ou aço inoxidável, sem considerar fator de correção.	✗	O fabricante informa fatores de correção distintos por material; o alcance efetivo não deve ser tratado como igual ao valor de referência sem essa consideração.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGC204 PNP, 8 mm, M18 x 1, conector M12

Confirme que o modelo requerido é IGC204 e que a entrada do sistema aceita uma saída PNP normalmente aberta.
Verifique previamente que a alimentação disponível está entre 10...30 V DC e que a temperatura ambiente permanece entre -25...70 °C.
Prepare um alojamento compatível com a rosca M18 x 1 e com instalação embutida, consultando o desenho dimensional do fabricante.
Instale o sensor sem exceder as condições mecânicas especificadas pelo fabricante; a ficha fornecida não informa torque de aperto.
Conecte o conector M12 de acordo com a pinagem oficial do datasheet e com o circuito de controle. Não deduza a pinagem apenas pelo número de contatos.
Energize o circuito e valide a detecção no alvo e na distância de trabalho prevista, considerando o material do alvo e o LED amarelo de estado de chaveamento.

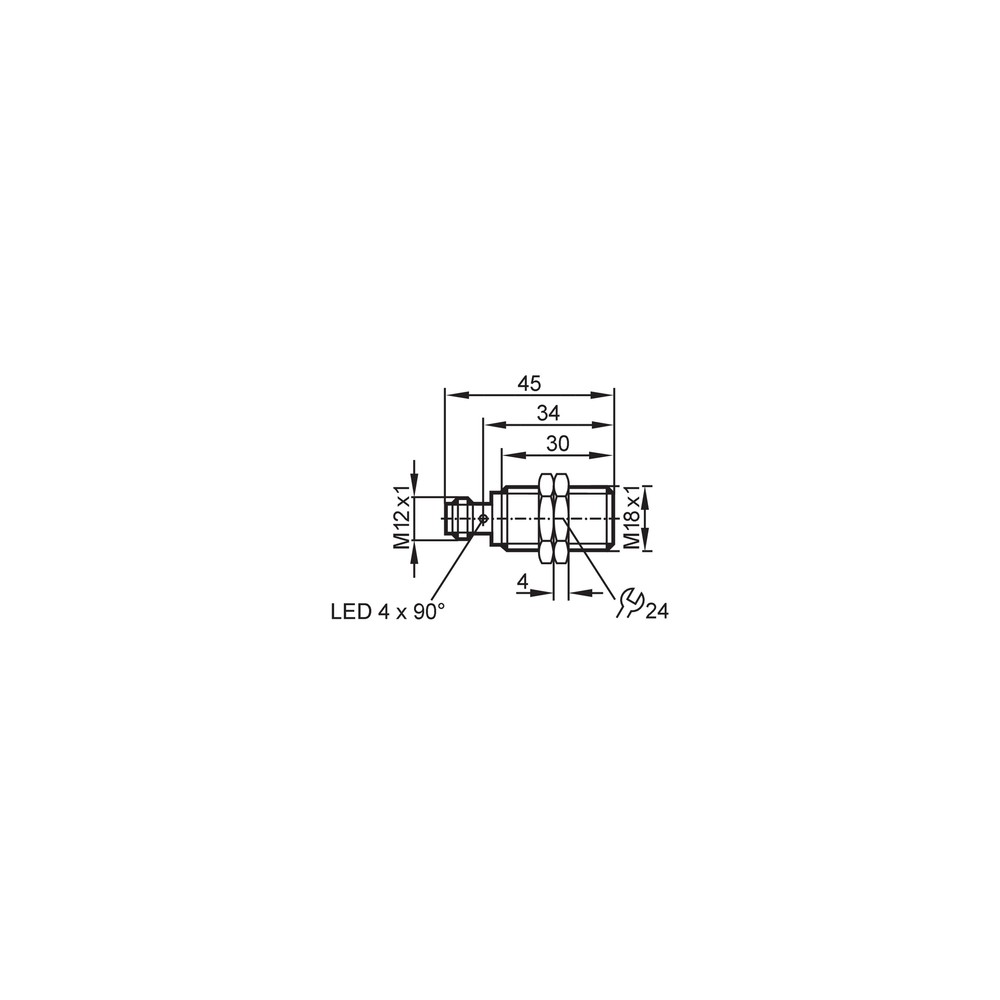

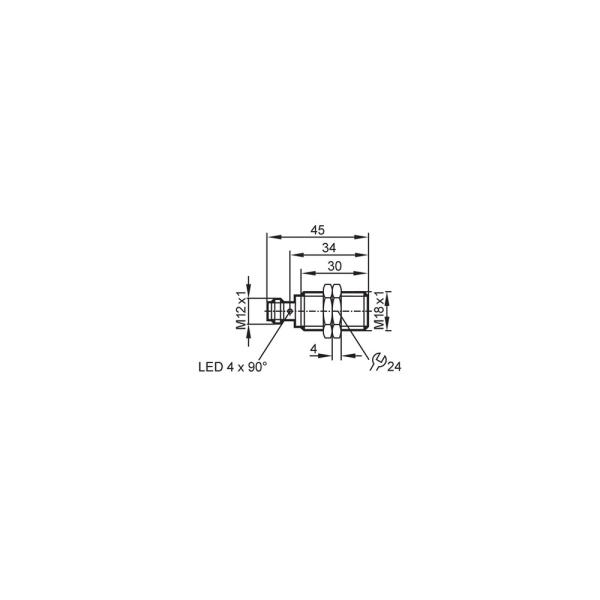

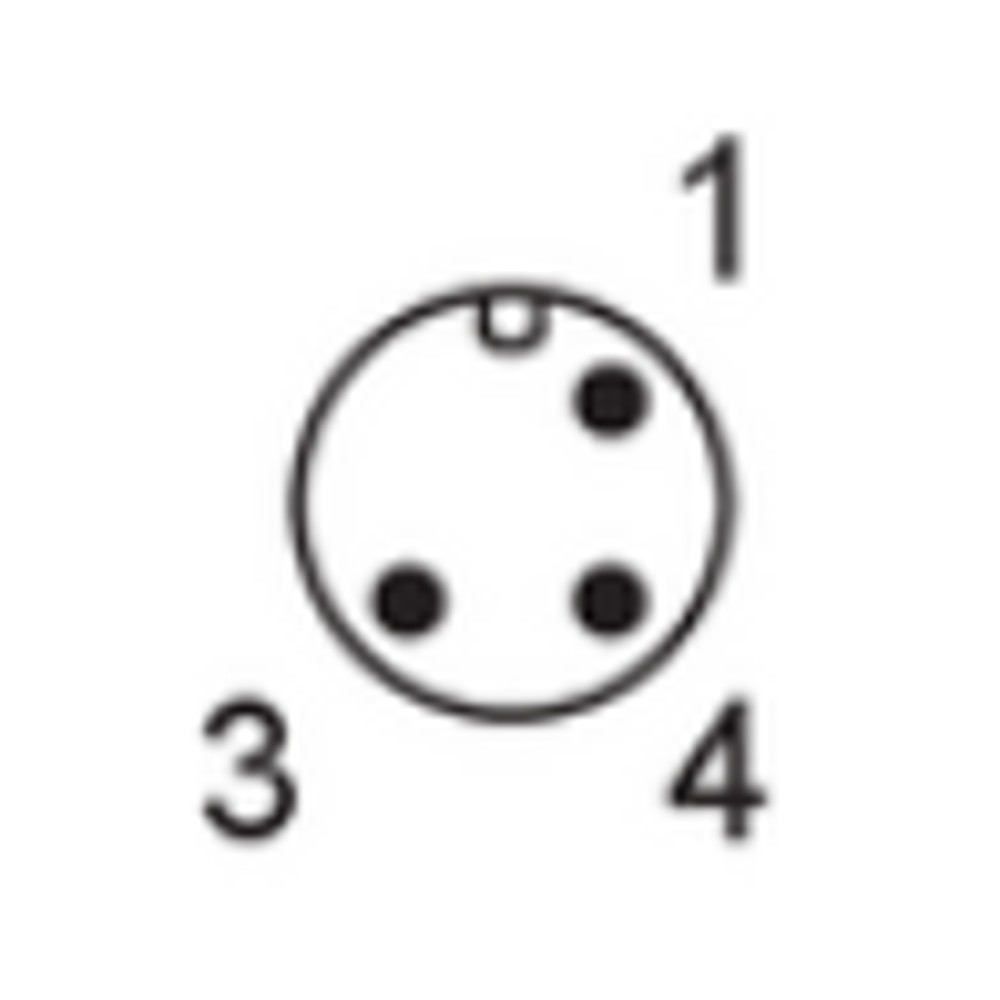

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, alimentação fora da faixa ou distância de detecção além da faixa efetiva para o material do alvo.	Confirme a alimentação de 10...30 V DC, o tipo de entrada do controlador e a distância de trabalho; compare também o material do alvo com os fatores de correção.
Detecção instável ou distância menor que a esperada.	Material do alvo com fator de correção inferior ao aço ou montagem/distância que não corresponde às condições de detecção especificadas.	Identifique o material do alvo e aplique o fator correspondente informado pelo fabricante; verifique a posição e a montagem embutida usando o desenho dimensional.
O sensor não comuta após a instalação elétrica.	Conexão incorreta no M12, polaridade invertida ou circuito com carga/entrada incompatível.	Desenergize o circuito e confira a pinagem no datasheet, a tensão de alimentação e a compatibilidade da entrada com PNP normalmente aberta.
O LED de estado não indica a comutação esperada.	Ausência de alimentação adequada, alvo fora da distância de detecção ou condição de instalação incompatível com a aplicação.	Meça a tensão nos terminais conforme o esquema do fabricante e teste a detecção com o sensor instalado na distância prevista, observando o indicador de chaveamento.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IGC204 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IGC204 e para quem ele serve?

É um sensor indutivo de saída PNP normalmente aberta para aplicações industriais que precisam detectar alvos metálicos. A seleção deve considerar o alcance, a montagem e a compatibilidade elétrica com a entrada do sistema.

O IGC204 funciona com qualquer entrada de CLP?

Não necessariamente: a saída é PNP normalmente aberta e a alimentação é de 10...30 V DC. Verifique se a entrada do CLP aceita esse tipo de sinal e consulte o datasheet para a ligação.

O que acompanha o sensor?

A ficha informa a inclusão de duas porcas de fixação. A embalagem é indicada como uma peça.

Esse modelo serve para um circuito que exige saída NPN ou normalmente fechada?

Não, a ficha especifica saída PNP normalmente aberta. Para esses circuitos, selecione um sensor cuja saída corresponda aos requisitos da entrada.

Posso usar o IGC204 fora da faixa de temperatura indicada?

A faixa de temperatura ambiente informada é -25...70 °C. A ficha não valida operação fora desses limites.

O sensor não detecta o alvo; o que verifico antes de substituir?

Confira primeiro a alimentação, a ligação M12 e a compatibilidade da entrada com PNP normalmente aberta. Depois verifique a distância e o material do alvo, considerando o fator de correção aplicável.

A distância de detecção parece menor com uma peça de alumínio ou cobre; isso indica defeito?

Não necessariamente: a ficha atribui fatores de correção menores ao alumínio e ao cobre do que ao aço. Compare a condição real de montagem e o material com os dados do fabricante antes de concluir que há falha.

É melhor comprar o sensor com porcas ou procurar as peças separadamente?

A ficha informa que duas porcas de fixação acompanham uma unidade do sensor. Não há indicação de um kit adicional ou de peças avulsas específicas nesta ficha.

Como escolher entre este sensor e outro modelo?

Escolha o IGC204 se precisar de montagem embutida M18 x 1, saída PNP normalmente aberta e alcance nominal de 8 mm. Se o circuito exigir outra lógica de saída, conexão ou faixa de operação, compare com um modelo que declare esses requisitos.

Como instalar e conferir o funcionamento do IGC204?

Monte-o em alojamento compatível com rosca M18 x 1, conecte conforme a pinagem do datasheet e respeite as faixas elétricas e ambientais. Valide o chaveamento com o alvo real e observe o LED amarelo de status.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo; neste produto, a ficha especifica detecção com alcance nominal de 8 mm (Ref.: alcance de detecção).

PNP

Tipo de saída de chaveamento especificado para o sensor; deve corresponder ao tipo de entrada do circuito de controle (Ref.: função elétrica PNP).

Normalmente aberto

Função de saída indicada na ficha para o estado de chaveamento do sensor (Ref.: função de saída normalmente aberta).

Distância real de comutação indicada como referência para tolerâncias e histerese na ficha (Ref.: distância real de comutação Sr: 8 ± 10 % mm).

Montagem embutida

Tipo de montagem declarado para a instalação do sensor no alojamento (Ref.: tipo de montagem embutido).
