Sensor Indutivo IFM IGC200 M18

Pré-visualizar: IGC200 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP/NPN 8mm IP68

IGC200 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP/NPN 8mm IP68

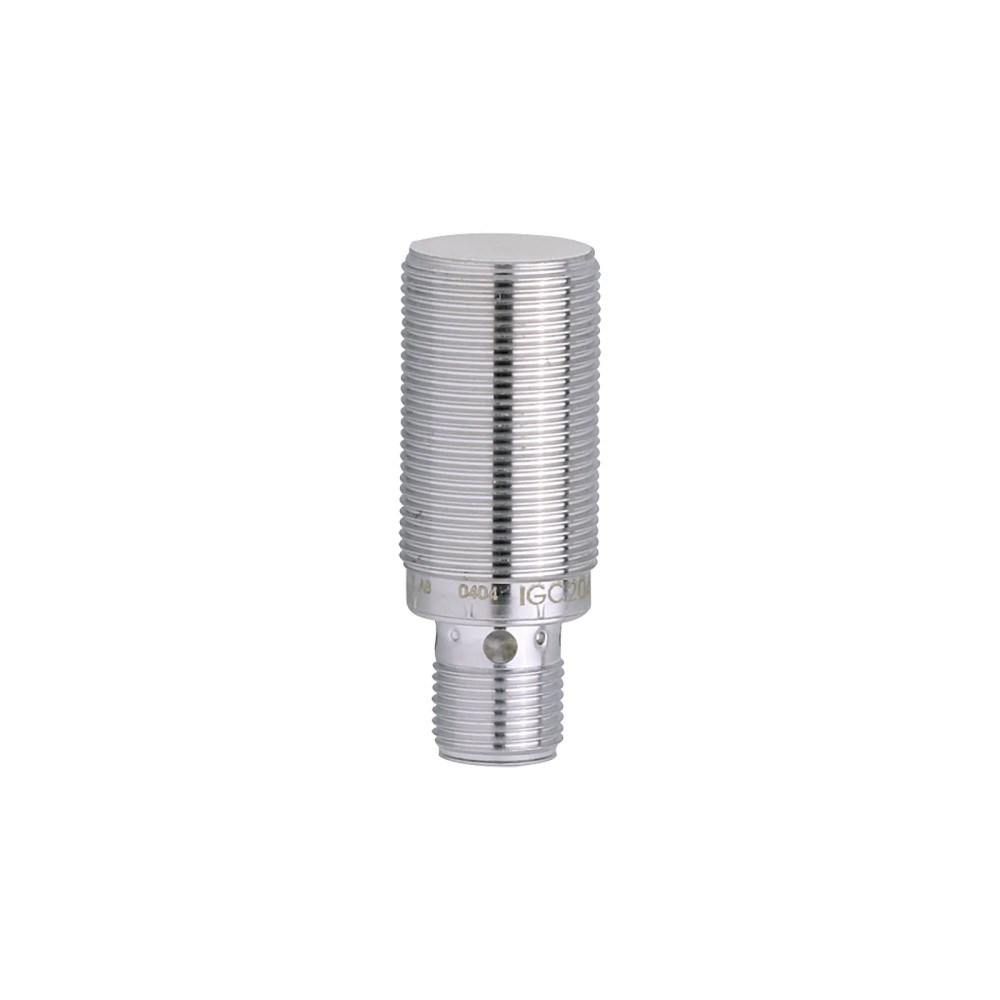

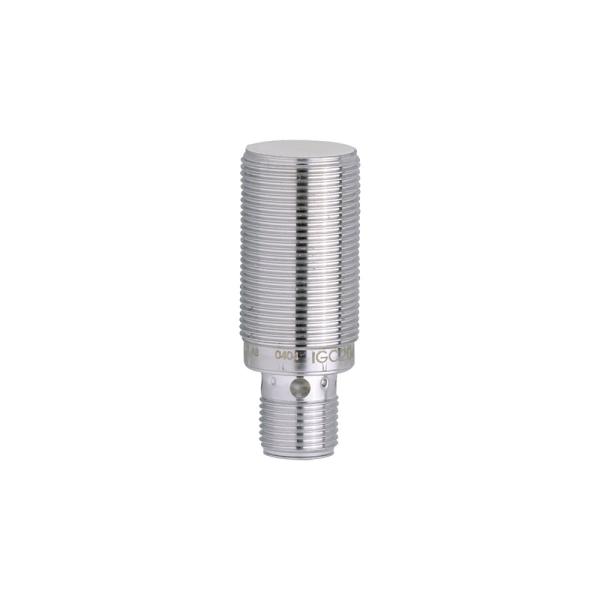

Imagem meramente ilustrativa

R$ 622,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGC200
EAN: 4021179101493
NCM do produto: 85365090

Destaques do Produto Modelo IGC200...mais

Fechar menu

Saiba mais sobre: "IGC200 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP/NPN 8mm IP68"

Destaques do Produto

Modelo

IGC200

Alcance nominal

8 mm

Tipo de saída

PNP/NPN, normalmente aberta

Alimentação

10...30 V DC

Conexão

M12

Montagem

Embutida; rosca M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

A informação de venda direta pela IFM ELECTRONIC LTDA. não está especificada nos dados técnicos fornecidos.

Nota fiscal emitida pela IFM

A forma de faturamento não está especificada nos dados técnicos fornecidos.

Logística do fabricante

A gestão de estoque, despacho e entrega não está especificada nos dados técnicos fornecidos.

Compra simplificada

Consulte o canal de venda para informações comerciais e de atendimento.

Sobre o Sensor indutivo IFM IGC200, M18 x 1, PNP/NPN, normalmente aberto, alcance de detecção de 8 mm, conexão M12, IP68

O IFM IGC200 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. É indicado pelo fabricante para máquinas-ferramenta e aplicações com refrigerantes e lubrificantes. Possui alcance nominal de detecção de 8 mm, saída PNP/NPN normalmente aberta e proteção IP68 especificada para coolant.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IGC200
Tipo	Sensor indutivo
Rosca e dimensões	M18 x 1; comprimento de 46 mm
Alcance de detecção	8 mm; montagem embutida
Saída	PNP/NPN, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12
Grau de proteção	IP68 (Coolant)
Temperatura ambiente	-25...70 °C
Frequência de comutação	400 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações de automação industrial.
Aplicações em máquinas-ferramenta com refrigerantes e lubrificantes, conforme a aplicação indicada pelo fabricante.
Instalações que atendam à alimentação de 10...30 V DC, à distância nominal de detecção de 8 mm e à conexão elétrica M12 compatível.

⚠ Considere outro se precisa de:

Não selecionar quando o projeto exigir alcance nominal superior a 8 mm sem verificar a distância real de comutação e as condições de aplicação.
Não assumir compatibilidade com qualquer líquido, pressão ou condição de imersão apenas pela indicação IP68 (Coolant); verificar os limites no datasheet.
Não conectar a uma instalação cuja alimentação ou circuito de entrada não seja compatível com as especificações elétricas do sensor.

APLICAÇÕES E USO

Aplicação explicitamente indicada: máquinas-ferramenta que utilizam refrigerantes e lubrificantes; confirmar no datasheet se as condições do fluido e do processo correspondem às especificações do sensor.
Detecção indutiva de objetos metálicos em sistemas de automação industrial, desde que a geometria de montagem, o material do alvo e a distância atendam aos dados de detecção. Essa possibilidade decorre da função do produto; validar na aplicação.
Uso em ambiente com temperatura ambiente entre -25 e 70 °C, respeitando também as condições específicas da instalação e da classificação IP68 (Coolant).

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IGC200, M18 x 1, PNP/NPN, normalmente aberto, alcance de detecção de 8 mm, conexão M12, IP68, verifique estes pontos:

Escolha o IGC200 quando

A aplicação exigir detecção indutiva embutida, alcance nominal de 8 mm, formato roscado M18 x 1, alimentação DC de 10...30 V e saída normalmente aberta PNP/NPN.

Verifique outra configuração quando

O espaço de montagem não aceitar corpo M18 x 1 com 46 mm de comprimento, a distância de detecção necessária exceder o alcance especificado ou a interface elétrica do controlador não aceitar a saída do sensor. Confirme os requisitos da aplicação e a ligação no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria do dispositivo.
Modelo	IGC200	Referência do fabricante e SKU.
Marca	IFM	Fabricante informado.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Aplicações descritas na ficha do produto.
GTIN	4021179101493	Identificador comercial informado.
NCM	8536.50.90	Código fiscal presente na ficha; confirmar sua aplicação conforme a operação comercial.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo/corrente de saída mínima	2 mA	Valor identificado como corrente de saída mínima na ficha.
Corrente de saída máxima	100 mA	Limite especificado para a corrente de saída.
Corrente residual máxima	0,5 mA	Valor máximo informado para a corrente residual.
Queda de tensão máxima DC	2,5 V	Valor máximo indicado na ficha.
Proteção contra curto-circuito	Sim, por impulso	Proteção indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso informado para a saída.
Classe de isolamento	Classe II	Classificação elétrica declarada na ficha.

Saídas e comutação
Função elétrica	PNP/NPN	Configuração de saída informada no anúncio e na ficha.
Configuração de saída	Normalmente aberta	Estado funcional da saída informado.
Número de fios	2 fios	Informação do anúncio; conferir o esquema elétrico do fabricante para a ligação.
Frequência de comutação	400 Hz	Frequência máxima informada para comutação DC.
Frequência de comutação DC	400 Hz	Valor especificado para operação em corrente contínua.

Detecção e desvios
Alcance de detecção	8 mm	Alcance nominal informado.
Distância real de comutação (Sr)	8 ± 10% mm	Valor e tolerância declarados para a distância real de comutação.
Distância de trabalho	0...6,5 mm	Faixa de trabalho informada na ficha.
Histerese	3...15% de Sr	Faixa de histerese referenciada à distância real de comutação Sr.
Variação do ponto de comutação	-10...10% de Sr	Variação indicada em relação a Sr.
Alcance aumentado	Sim	Característica especial declarada; não altera o alcance numérico especificado de 8 mm.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para os materiais listados; considerar ao avaliar a distância de detecção.

Conexões e interfaces
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Descrição da conexão elétrica fornecida na ficha.
Conexão do anúncio	M12	Tipo de conexão indicado nos dados básicos do anúncio.
Protocolo de comunicação	Não especificado	A ficha apresenta saída de comutação, sem protocolo digital informado.

Condições ambientais e conformidade
Grau de proteção	IP68 (Coolant)	Classificação indicada com referência a coolant; consultar o datasheet para as condições específicas.
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente especificada.
Certificações	UL (Ta: 0...40 °C, Enclosure type: Type 1, arquivo E174191), CE, UKCA	Certificações e condição UL conforme descritas na ficha.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Normas e níveis de ensaio listados na ficha do produto.
MTTF	2655 anos	Valor declarado na ficha; não representa garantia nem vida útil assegurada em uma aplicação específica.

Dados mecânicos e materiais
Dimensões	M18 x 1; comprimento de 46 mm	Dimensões externas informadas.
Método de montagem	Embutido	Método de instalação declarado.
Material do invólucro	Latão revestido com bronze branco	Material informado para o corpo.
Material da face ativa	LCP	Material informado para a face ativa.
Peso	43,4 g	Massa informada para o produto.
Acessórios incluídos	2 porcas de fixação	Conteúdo incluído indicado na ficha.

Displays e elementos de operação
Indicador de status	LED amarelo, status de chaveamento, 4 x 90°	Indicador visual descrito na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação de dados informado; o produto é descrito como sensor indutivo com saída de comutação.

• Compatibilidade elétrica com entradas de controle depende da aceitação de saída PNP/NPN normalmente aberta e das condições do circuito; conferir o esquema do fabricante.

Conexões

Elétrica Conexão elétrica M12. Alimentação especificada de 10...30 V DC; saída PNP/NPN normalmente aberta. A ficha informa conexão M12 e contatos dourados, mas não fornece aqui o pinout detalhado. Validar a atribuição dos pinos no datasheet antes de ligar.

Processo Corpo roscado M18 x 1, para montagem embutida. Essa dimensão descreve a instalação mecânica, não a conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Máquina-ferramenta com refrigerantes ou lubrificantes, dentro das condições indicadas pelo fabricante	✓	A aplicação em máquinas-ferramenta e em refrigerantes/lubrificantes é indicada na ficha; verificar as condições específicas do processo.
Instalação com alimentação DC entre 10 e 30 V e entrada de controle compatível com saída PNP/NPN normalmente aberta	✓	As faixas de alimentação e o tipo de saída constam na ficha; a compatibilidade final depende também do circuito e da ligação.
Montagem que aceite rosca M18 x 1, comprimento de 46 mm e instalação embutida	✓	As dimensões e o método de montagem estão especificados para o produto.
Aplicação que exija protocolo de comunicação digital específico	✗	A ficha não especifica protocolo de comunicação; o produto é apresentado com saída de comutação.
Detecção a uma distância nominal superior a 8 mm	✗	O alcance de detecção informado é 8 mm; não há evidência de atendimento a uma distância nominal maior.
Exposição a qualquer fluido ou condição de pressão com base somente na classificação IP68	✗	A indicação IP68 é identificada como Coolant, mas os dados fornecidos não estabelecem compatibilidade universal com fluidos ou condições de pressão.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IGC200, M18 x 1, PNP/NPN, normalmente aberto, alcance de detecção de 8 mm, conexão M12, IP68

Confirme que o modelo, o alcance requerido, a saída e a tensão de alimentação atendem ao projeto.
Verifique no desenho dimensional o espaço disponível para a rosca M18 x 1 e o comprimento do sensor.
Instale o sensor na configuração embutida indicada, respeitando o arranjo mecânico da aplicação.
Aperte e fixe o sensor de acordo com os requisitos do conjunto; os dados fornecidos não especificam torque de aperto.
Confira no datasheet a atribuição dos pinos M12 e o esquema de ligação antes de energizar; não deduza o pinout apenas pelo tipo de conector.
Após a ligação, energize dentro da faixa especificada e verifique a indicação de chaveamento do LED durante a detecção.

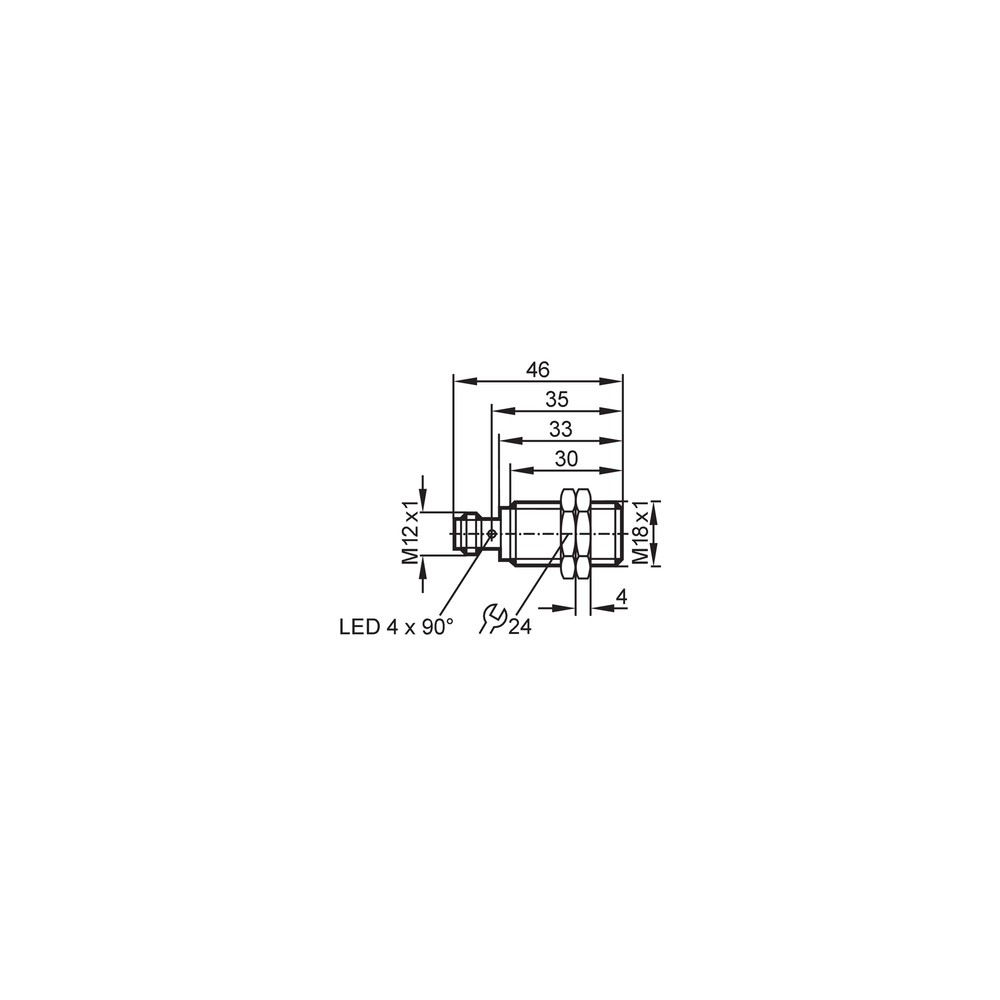

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa, ligação incorreta, alvo fora da distância de trabalho ou material com fator de correção diferente do aço de referência.	Meça a alimentação nos terminais, confira o esquema M12 no datasheet e verifique a posição e o material do alvo em relação à distância de trabalho indicada.
A entrada do controlador permanece inativa apesar de o LED indicar chaveamento.	Incompatibilidade entre a configuração PNP/NPN da saída e o tipo de entrada do controlador, ou erro de ligação.	Confirme o tipo de entrada e a configuração de saída exigida pelo circuito; valide a ligação dos pinos usando o datasheet.
A detecção ocorre a uma distância menor que a esperada.	Distância além da faixa de trabalho, material do alvo com fator de correção inferior ao aço ou montagem diferente da condição especificada.	Meça a distância entre face ativa e alvo, confirme o material e compare com o alcance e os fatores de correção da ficha.
Comutação instável ou intermitente.	Variação na posição do alvo, ligação elétrica inadequada ou condições de aplicação fora dos limites especificados.	Verifique a fixação e a repetibilidade da posição do alvo, inspecione a conexão e meça a alimentação; compare temperatura e ambiente com os limites da ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IGC200 em português (Datasheet) Desenho em escala (Desenho Dimensional) Página oficial do produto; documentação disponível pelo fabricante (Manual)

PERGUNTAS FREQUENTES

O que é o IFM IGC200 e para que serve?

É um sensor indutivo para detectar objetos metálicos em aplicações de automação. A ficha indica uso em máquinas-ferramenta e em aplicações com refrigerantes e lubrificantes.

Que tipo de saída e alimentação esse sensor utiliza?

A ficha informa saída PNP/NPN normalmente aberta e alimentação de 10...30 V DC. A ligação deve seguir o esquema do fabricante.

O que acompanha o produto?

A ficha lista duas porcas de fixação. Não há outros acessórios informados nos dados fornecidos.

Ele funciona com uma entrada de CLP PNP ou NPN?

A saída é especificada como PNP/NPN, mas a compatibilidade depende da configuração da entrada e do circuito do CLP. Confira o esquema elétrico e a atribuição dos pinos no datasheet antes da ligação.

Posso usar o IGC200 para detectar objetos não metálicos?

A ficha identifica o produto como sensor indutivo e fornece fatores de correção para metais específicos. Ela não confirma detecção de objetos não metálicos.

Posso usar em qualquer líquido porque tem IP68?

Não é possível concluir isso apenas pela classificação: a ficha identifica IP68 com a indicação Coolant, mas não informa compatibilidade universal com fluidos ou condições de pressão. Consulte o datasheet e valide as condições do processo.

O LED acende, mas o CLP não recebe o sinal. O que devo verificar?

Verifique se a entrada do CLP é compatível com a saída PNP/NPN e se a ligação M12 corresponde ao esquema do fabricante. O LED indica status de chaveamento, mas não confirma por si só a compatibilidade do circuito de entrada.

O sensor não detecta o alvo na distância esperada; devo substituí-lo?

Antes da substituição, confira a distância de trabalho, o material do alvo e o alinhamento em relação à face ativa. A ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.

Como instalar o sensor na máquina?

A ficha indica montagem embutida em corpo roscado M18 x 1. Consulte o desenho dimensional para o espaço de instalação e o datasheet para o esquema de ligação; os dados fornecidos não especificam torque de aperto.

Este modelo é melhor que uma versão com outro alcance?

Escolha o IGC200 quando o formato M18 x 1, a montagem embutida, a saída e o alcance especificados atenderem à aplicação. Para comparar com outra versão, verifique no respectivo datasheet alcance, ligação, dimensões e condições ambientais; não há dados de um modelo alternativo nesta ficha.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção sem contato por princípio indutivo; a ficha especifica o IGC200 para detecção de objetos metálicos. (Ref.: tipo de produto)

PNP/NPN

Configurações de saída de comutação indicadas para o sensor; a interface do controlador precisa ser compatível com o circuito usado. (Ref.: função elétrica)

Alcance de detecção

Distância nominal associada à detecção; a distância efetiva pode depender do material e das condições de montagem. (Ref.: alcance de detecção, 8 mm)

Montagem embutida

Configuração de instalação declarada para o sensor roscado, a ser considerada no alojamento mecânico. (Ref.: método de montagem)

Histerese

Diferença entre os pontos de comutação de aproximação e afastamento, expressa na ficha como percentual de Sr. (Ref.: histerese, 3...15% de Sr)
