Sensor Indutivo IFM IGC001 M18

Pré-visualizar: IGC001 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm IP68

IGC001 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm IP68

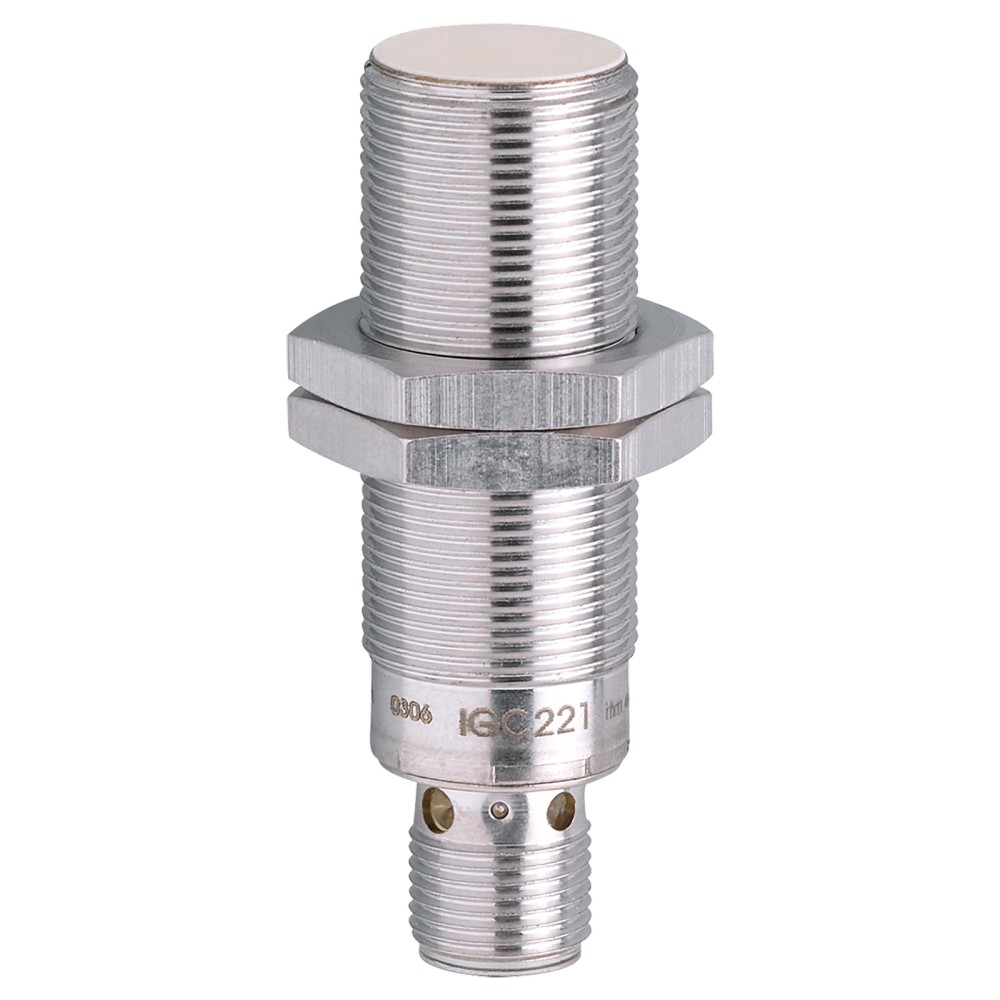

Imagem meramente ilustrativa

R$ 892,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IGC001
EAN: 4021179101479
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M18 x 1...mais

Fechar menu

Saiba mais sobre: "IGC001 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm IP68"

Destaques do Produto

Tipo de Rosca

M18 x 1

Alcance de Detecção

8 mm

Grau de Proteção

IP 68

Tensão de Operação

20-140 V AC/DC

Conexão

1/2"

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IGC001 - M18, 8mm, IP68

O sensor indutivo IFM IGC001 é um componente robusto de automação industrial, desenvolvido para detecção de posição em ambientes severos, incluindo presença de refrigerantes. Com invólucro roscado M18 e montagem embutida, oferece um alcance de detecção de 8 mm. O dispositivo opera com tensão AC/DC (20-140 V) e destaca-se pela alta proteção IP68 e contatos banhados a ouro.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	IGC001
Diâmetro	M18
Alcance	8 mm
Proteção	IP 68
Tensão	20-140 V AC/DC
Montagem	Embutido
Temperatura	-25 a 70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial em máquinas-ferramenta
Ambientes com presença constante de fluidos refrigerantes e lubrificantes
Sistemas de controle que operam com tensão AC/DC na faixa de 20-140 V
Aplicações onde é necessário alcance estendido de até 8 mm

⚠ Considere outro se precisa de:

Ambientes com temperaturas operacionais abaixo de -25 °C ou acima de 70 °C
Aplicações que exigem frequência de comutação DC superior a 500 Hz
Conexões elétricas que não seguem o padrão de conector 1/2"
Montagem em superfícies que não suportam rosca M18 x 1

APLICAÇÕES E USO

Monitoramento de presença em máquinas-ferramenta
Ambientes industriais com exposição constante a refrigerantes e lubrificantes
Linhas de montagem que exigem detecção de alvos metálicos
Sistemas de automação industrial que utilizam tensão de 20-140 V

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IGC001 - M18, 8mm, IP68, verifique estes pontos:

Escolha este modelo se

Você precisa de um sensor resistente a refrigerantes para automação industrial com alcance de até 8 mm e montagem embutida em espaços confinados (M18).

Busque outra alternativa se

Seu ambiente exige frequências de comutação superiores a 500 Hz (DC) ou 25 Hz (AC), ou se a voltagem de controle do sistema for inferior a 20 V ou superior a 140 V.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Designação da rosca	M18 x 1	Padrão de montagem mecânica e interface
Comprimento	70 mm	Dimensão total para clearance
Materiais	Invólucro: Latão revestido com bronze branco; Face ativa: LCP	Resistência química e mecânica

Dados elétricos
Tensão de operação	20...140 V AC/DC	Faixa de alimentação admissível
Configuração de saída	Normalmente aberto	Lógica de estado de chaveamento
Frequência de comutação AC	25 Hz	Limite operacional em AC
Frequência de comutação DC	500 Hz	Limite operacional em DC

Faixa de medição
Alcance de detecção	8 mm	Distância nominal de operação
Montagem	Embutido	Tipo de instalação permitida
Histerese	3...15 % de Sr	Estabilidade de comutação

Condições ambientais
Proteção IP	IP 68	Nível de vedação contra fluidos
Temperatura ambiente	-25...70 °C	Limites operacionais de temperatura

COMPATIBILIDADE

Comunicação

• Não aplicável (Saída digital de comutação)

Conexões

Elétrica Conector 1/2", codificação C

Processo M18 x 1 (Roscado)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações em ambiente com refrigerantes e lubrificantes	✓	O sensor é classificado como IP68 e projetado especificamente para tais condições.
Sistemas de controle com tensão 24 V DC	✓	A tensão de operação (20-140 V) abrange a faixa comum de 24 V.
Detecção de alvos de cobre a 8 mm	✗	O fator de correção para cobre é 0,3; o alcance real será reduzido significativamente.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IGC001 - M18, 8mm, IP68

Verifique a compatibilidade do local com a rosca M18.
Rosqueie o sensor manualmente na base de fixação.
Utilize as porcas de fixação inclusas para garantir o travamento mecânico.
Conecte o cabo padrão 1/2" observando a codificação C.
Verifique a distância de montagem embutida para evitar interferências falsas.
Valide o funcionamento observando o LED de status (4 x 90°).

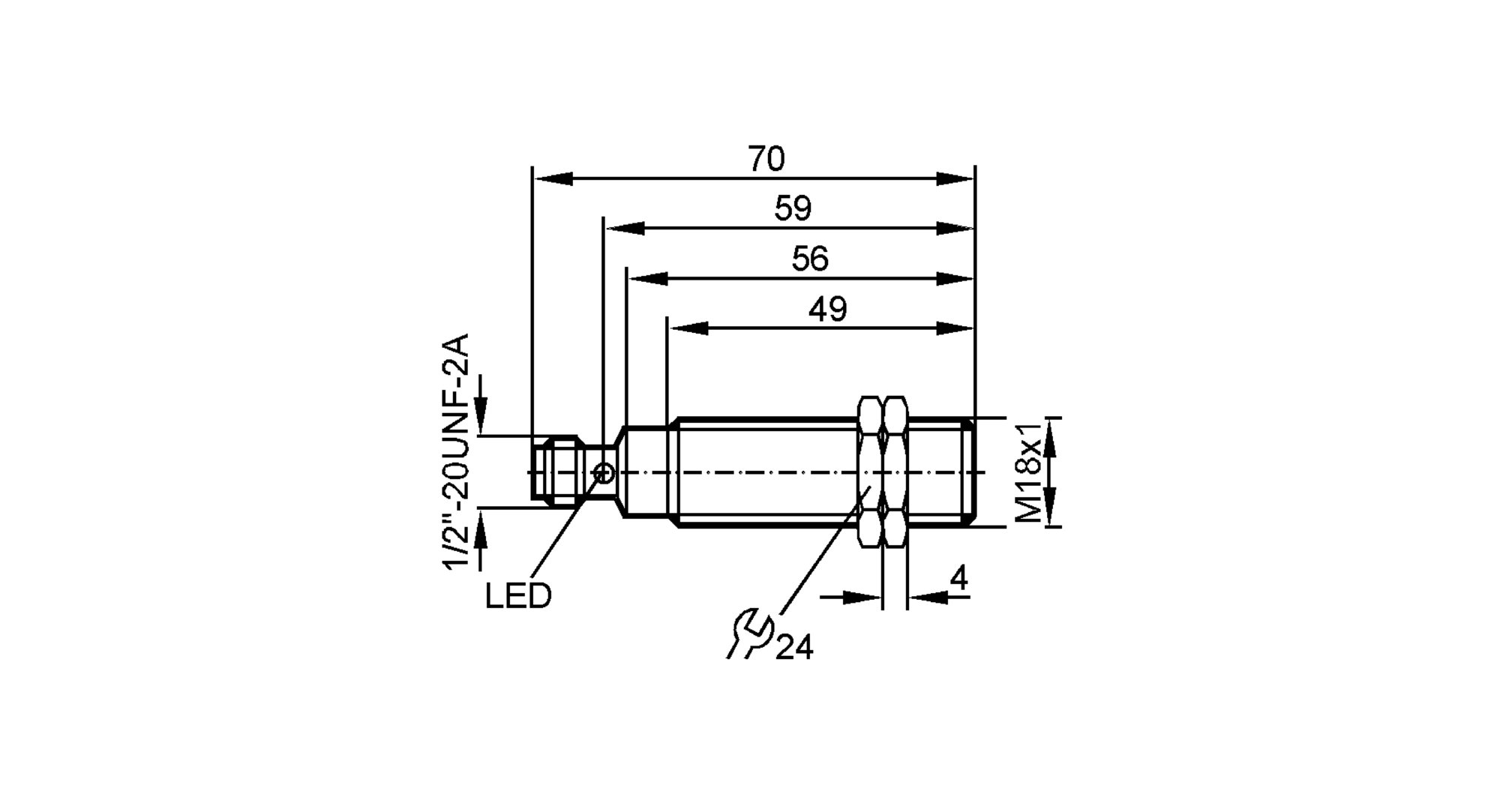

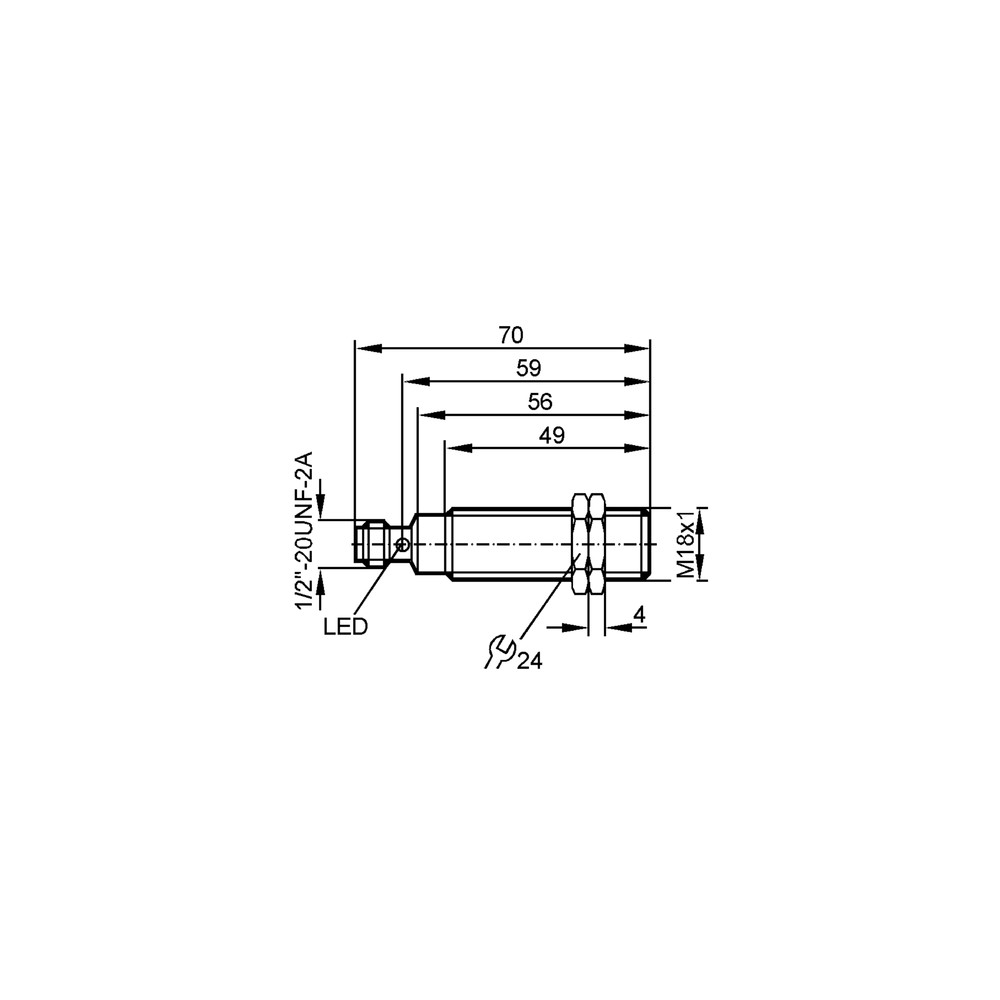

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao detectar o alvo.	Objeto fora da distância de trabalho (0-6,5 mm) ou desalinhado.	Meça a distância entre a face ativa do sensor e o objeto metálico.
O LED de status não acende ou o sensor não responde.	Tensão de alimentação fora da faixa especificada (20-140 V).	Utilize um multímetro para confirmar a tensão nos bornes de conexão.
Sensor entra em modo de proteção ou falha intermitente.	Curto-circuito na carga de saída ou conexão incorreta.	Verifique a resistência da carga e a integridade dos fios conforme diagrama.
O sensor comuta sem a presença do alvo ou falha ao detectar.	Acúmulo excessivo de detritos metálicos na face ativa.	Limpe a face ativa de LCP do sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IGC001 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IGC001 e qual sua principal aplicação?

O IGC001 é um sensor indutivo M18 projetado para detecção sem contato em automação industrial, ideal para ambientes com presença de refrigerantes e lubrificantes devido ao seu alto grau de proteção.

Este sensor é adequado para monitorar posições em máquinas de ferramentas?

Sim, ele possui alcance de detecção de 8 mm e é montado de forma embutida, sendo compatível com aplicações industriais que exigem monitoramento de posição em máquinas de ferramentas.

Existe alguma restrição de frequência de comutação para este sensor?

O sensor NÃO é indicado para aplicações que exijam frequências de comutação superiores a 500 Hz em DC ou 25 Hz em AC, pois excedem os limites operacionais especificados.

Posso utilizar este sensor em sistemas de tensão diferentes de 20-140 V?

O produto NÃO é compatível com tensões fora da faixa de 20 a 140 V AC/DC. Operar fora deste intervalo pode danificar permanentemente o circuito interno do sensor.

O que fazer se o sensor não estiver enviando sinal para o CLP?

Sintomas como ausência de sinal de saída podem indicar falha na alimentação ou curto-circuito. Verifique se o LED de status (4 x 90°) está aceso e confirme a fiação de 2 fios.

Como diagnosticar falhas de detecção intermitentes?

A ausência de comutação geralmente decorre de mau alinhamento ou excesso de distância do alvo. Verifique se o objeto está dentro da distância de trabalho de 0 a 6,5 mm.

Este modelo possui opção de saída normalmente fechada (NF)?

Este sensor é uma unidade dedicada com saída normalmente aberta (NA). Para sistemas que exigem lógica normalmente fechada (NF), seria necessário um controlador externo ou outro modelo de sensor IFM.

Este produto vem em kit ou é vendido individualmente?

O IGC001 é fornecido como uma unidade única e pronta para instalação. A escolha entre modelos deve considerar a necessidade de alcance aumentado, que este modelo específico já oferece.

Quais cuidados devo tomar durante a montagem mecânica?

A instalação deve ser feita com o torque adequado nas porcas de fixação inclusas para evitar deformação do invólucro M18. Garanta que a montagem embutida seja respeitada para evitar detecções falsas.

Qual a procedência e garantia de conformidade deste sensor?

O produto é fabricado pela IFM Electronic, com conformidade de normas industriais e qualidade assegurada pelo fabricante. Recomenda-se sempre verificar o datasheet para detalhes de conformidade UL e EMC.

GLOSSÁRIO TÉCNICO

Distância real de comutação (Sr)

A distância na qual o sensor detecta a presença de um alvo padrão. (Ref.: 8 ± 10 % mm)

Histerese

A diferença entre o ponto de ativação e o ponto de desativação do sensor, garantindo estabilidade na comutação. (Ref.: 3...15 % de Sr)

Grau de Proteção IP68

Indica proteção total contra poeira e submersão prolongada em água sob condições especificadas. (Ref.: IP 68)

Fator de correção

Coeficiente aplicado ao alcance de detecção dependendo do material do alvo metálico. (Ref.: Aço: 1 / Cobre: 0,3)

MTTF

Tempo médio até a falha, indicando a confiabilidade estatística do componente. (Ref.: 394 anos)
