Sensor Indutivo IFM IG7105 M18 PNP 8mm

Pré-visualizar: IG7105 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm NA

IG7105 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm NA

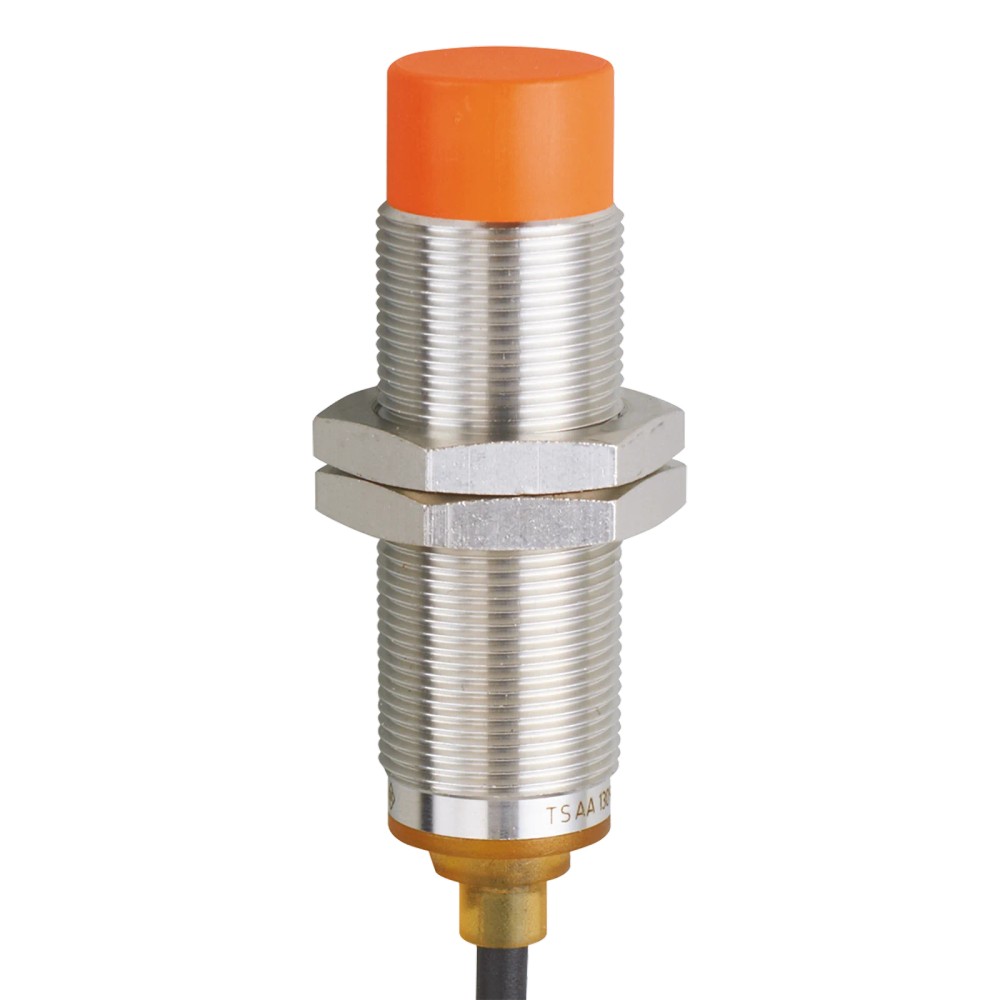

Imagem meramente ilustrativa

R$ 397,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG7105
EAN: 4021179254168
NCM do produto: 85365090

Destaques do Produto Rosca M18 x 1...mais

Fechar menu

Saiba mais sobre: "IG7105 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm NA"

Destaques do Produto

Rosca

M18 x 1

Saída

PNP / NA

Alcance

8 mm

Conexão

Cabo 2m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG7105 M18 PNP 8mm NA

O IG7105 é um sensor indutivo de proximidade da IFM, ideal para detecção de objetos metálicos em automação industrial. Possui rosca M18, alcance de 8 mm e saída PNP normalmente aberta. Sua construção robusta com grau de proteção IP 67 assegura operação confiável em ambientes exigentes.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IG7105
Marca	IFM
Tipo	Indutivo
Alcance	8 mm
Saída	PNP NA
Invólucro	M18
Proteção	IP 67
Temperatura	-25 a 75 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de presença de peças metálicas em linhas de montagem automotivas.
Contagem de peças em transportadores metálicos.
Monitoramento de posicionamento de braços mecânicos em máquinas MRO.

⚠ Considere outro se precisa de:

Instalação em ambientes onde o material do alvo seja não metálico (plástico, vidro, madeira).
Uso em sistemas de comando com lógica NPN, pois este sensor possui saída PNP.
Ambientes com presença de substâncias químicas que degradem o bronze branco ou o PBT laranja.

APLICAÇÕES E USO

Monitoramento de presença em esteiras metálicas.
Detecção de fim de curso em cilindros pneumáticos.
Contagem de peças em processos de usinagem.
Sinalização de posição para braços robóticos e atuadores.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG7105 M18 PNP 8mm NA, verifique estes pontos:

Escolha este produto quando

Necessitar de um sensor industrial robusto com montagem M18 para distâncias de 8 mm e interface PNP em aplicações de automação padrão.

Busque outra opção quando

A aplicação exigir detecção embutida (face nivelada), saída NPN, conexão via conector M12 ou distância de detecção superior a 8 mm.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação permitida
Consumo de corrente	< 10 mA	Dreno de corrente interna
Proteção contra curto-circuitos	sim	Recurso de segurança

Saídas
Tipo de saída	PNP	Lógica de chaveamento
Função de saída	Normalmente aberto	Estado em repouso
Frequência de comutação	300 Hz	Velocidade máxima de ciclo

Faixa de medição
Alcance de detecção	8 mm	Distância nominal de sensoriamento
Histerese	3...15 % de Sr	Zona morta de operação

Dados mecânicos
Material do invólucro	Latão revestido com bronze branco	Construção mecânica
Dimensões	M18 x 1 / L = 60 mm	Tamanho físico
Grau de proteção	IP 67	Vedação contra ambiente

Condições ambientais
Temperatura ambiente	-25...75 °C	Limite de operação térmica

COMPATIBILIDADE

Comunicação

• Sinal digital discreto (PNP)

Conexões

Elétrica Cabo PUR 2 metros

Processo M18 x 1 (roscado)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
ClPs com entrada PNP	✓	Compatível com entradas digitais DC padrão.
Ambientes com lavagem industrial	✓	Grau de proteção IP 67 garante vedação.
Detectar peças de alumínio	✓	Detecta metais, mas considere fator de redução de 0,4.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG7105 M18 PNP 8mm NA

Desligue a alimentação do circuito antes de iniciar.
Fixe o sensor na posição desejada utilizando as duas porcas fornecidas.
Verifique se a face ativa está limpa e livre de obstáculos metálicos próximos (montagem não embutida).
Conecte os fios: Marrom (Positivo), Azul (Negativo), Preto (Saída).
Ajuste a distância entre a face ativa e o objeto para menos de 8 mm.
Ligue a alimentação e verifique o LED amarelo para confirmar a detecção.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta na presença do alvo.	Objeto alvo feito de material não metálico ou liga incompatível.	Verifique se o material do alvo é ferroso ou condutor e se está dentro da distância de 8 mm.
LED indicativo de status não acende ou pisca intermitente.	Curto-circuito ou sobrecarga na saída.	Desconecte a carga e verifique se a alimentação está presente entre marrom e azul.
O sensor não responde e pode apresentar superaquecimento.	Inversão da polaridade da fonte de alimentação.	Confirme se o fio marrom está ligado ao positivo e azul ao negativo.
Ativação constante ou falha na detecção.	Obstrução mecânica ou acúmulo de cavacos na face ativa.	Limpe a face ativa do sensor e verifique o alinhamento em relação ao objeto.

DOCUMENTAÇÃO TÉCNICA

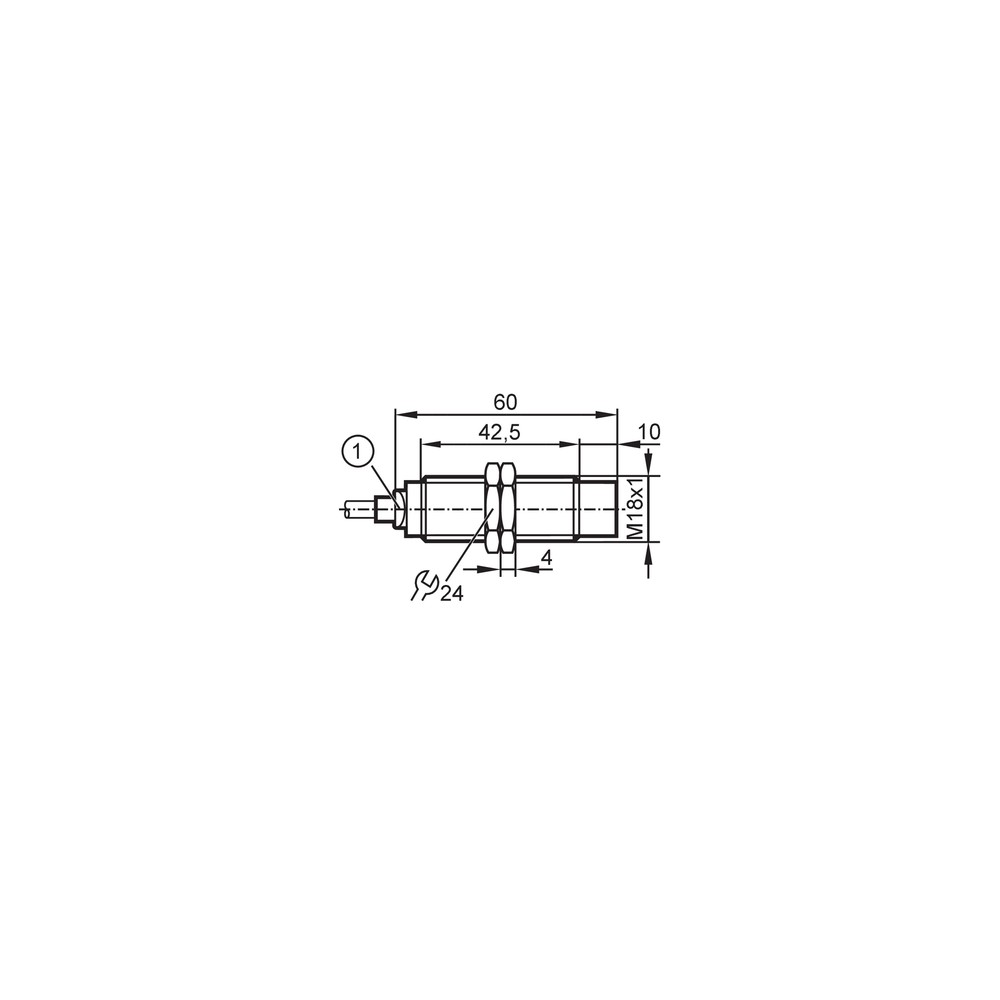

Datasheet Oficial IG7105 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IG7105 da IFM?

O IG7105 é um sensor indutivo M18 da IFM projetado para detecção de posição de objetos metálicos sem contato, utilizando tecnologia PNP com saída normalmente aberta.

O que acompanha o sensor indutivo IG7105 na embalagem?

O sensor acompanha duas porcas de fixação para montagem mecânica e possui cabo integrado de 2 metros para conexão elétrica direta.

O IG7105 pode detectar objetos de plástico ou madeira?

Este sensor não é indicado para detecção de materiais não metálicos, como plásticos, madeira ou líquidos, pois seu princípio de funcionamento depende da indução eletromagnética em materiais condutores.

Quais são as limitações de temperatura para este sensor?

O sensor não deve ser aplicado em ambientes com temperaturas superiores a 75 °C ou inferiores a -25 °C, pois estas condições excedem os limites operacionais especificados.

O sensor não detecta o objeto, o que pode ser?

Se a saída do sensor não altera o estado mesmo com a presença do alvo, verifique primeiro a tensão de alimentação (10-30V DC) e a continuidade do cabo, além de confirmar se o alvo é um metal compatível.

O que significa quando o LED do sensor pisca?

O sintoma de LED de status piscando rapidamente pode indicar uma sobrecarga na saída ou curto-circuito, exigindo a verificação da carga conectada (máximo 100mA).

Este sensor pode ser ligado em qualquer entrada de CLP?

Este sensor possui saída PNP, o que significa que ele comuta a carga para o positivo (V+), sendo compatível com entradas de CLP que aceitam lógica positiva.

Posso substituir meu sensor atual pelo IG7105?

O modelo IG7105 é uma peça de reposição direta para aplicações que exigem detecção industrial de 8 mm com montagem não embutida em invólucro M18.

Quais cuidados devo ter ao instalar o sensor?

A instalação requer o aperto das porcas com torque máximo de 25 Nm para garantir a fixação, evitando o esmagamento da face ativa de PBT.

Qual a procedência deste sensor indutivo?

O IG7105 é um produto original da IFM Electronic, faturado diretamente pelo fabricante, garantindo procedência industrial rastreável.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de transistor onde a carga é conectada entre a saída e o negativo (0V), comutando o positivo. (Ref.: Função elétrica)

Não embutido

Tipo de montagem onde a face ativa do sensor deve ficar exposta, sem metal ao redor da face para evitar interferência no campo magnético. (Ref.: Montagem)

Distância de comutação (Sr)

Distância nominal de 8 mm na qual o sensor detecta o objeto padrão de aço. (Ref.: Alcance de detecção)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, crucial para evitar oscilações em bordas de detecção. (Ref.: Histerese)

Grau de proteção IP 67

Indica proteção total contra poeira e imersão temporária em água (até 1 metro por 30 minutos). (Ref.: Grau de proteção)
