Sensor Indutivo IFM IG7104 M18 PNP 5mm

Pré-visualizar: IG7104 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 5mm

IG7104 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 5mm

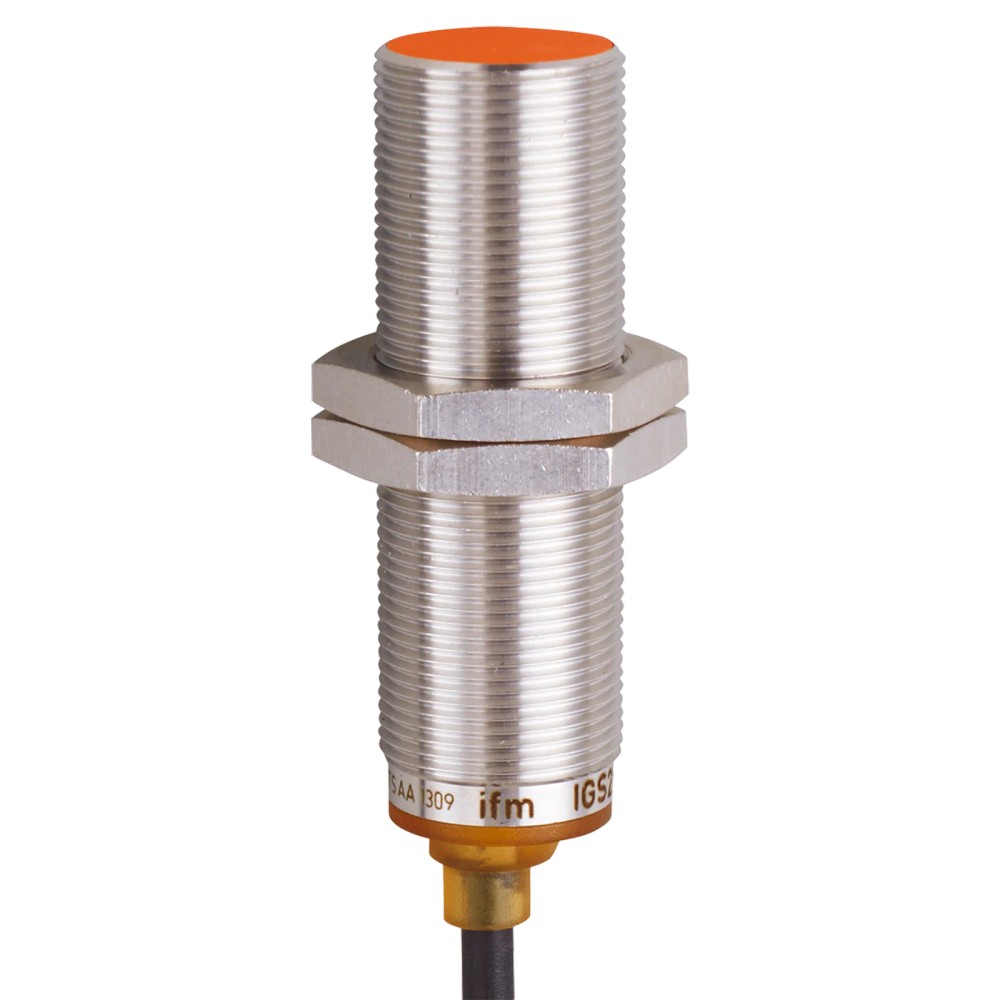

Imagem meramente ilustrativa

R$ 397,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG7104
EAN: 4021179254151
NCM do produto: 85365090

Destaques do Produto Saída de comutação...mais

Fechar menu

Saiba mais sobre: "IG7104 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 5mm"

Destaques do Produto

Saída de comutação

PNP, normalmente aberta

Alcance nominal

5 mm, montagem embutida

Alimentação

10 a 30 V DC

Conexão

Cabo PUR de 2 m, 3 fios

Formato roscado

M18 x 1

Proteção do invólucro

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG7104, M18 x 1, PNP normalmente aberto, alcance de 5 mm

O IFM IG7104 é um sensor indutivo para detectar objetos metálicos em aplicações industriais e de automação. Possui saída PNP normalmente aberta, alcance nominal de 5 mm e montagem embutida. A conexão é feita por cabo PUR de 2 m, com alimentação de 10 a 30 V DC e proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Saída	PNP, normalmente aberta
Alcance de detecção	5 mm; montagem embutida
Rosca e dimensões	M18 x 1; comprimento de 60 mm
Alimentação	10 a 30 V DC
Conexão elétrica	Cabo PUR de 2 m; 3 fios
Proteção	IP 67
Frequência de comutação	400 Hz
Temperatura ambiente	-25 a 75 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais e de automação, quando forem compatíveis a saída PNP normalmente aberta, a alimentação de 10 a 30 V DC e o alcance nominal de 5 mm.
Instalações que aceitem sensor roscado M18 x 1, montagem embutida, cabo de 2 m e condições ambientais dentro de -25 a 75 °C e IP 67.
Aplicações industriais, móveis e com fluidos refrigerantes ou lubrificantes, conforme os usos indicados na ficha do produto.

⚠ Considere outro se precisa de:

Não selecionar quando o circuito de entrada exigir saída NPN ou contato normalmente fechado; o IG7104 tem saída PNP normalmente aberta.
Não selecionar quando a alimentação disponível estiver fora da faixa de 10 a 30 V DC.
Não especificar para detectar objetos a uma distância superior ao alcance nominal de 5 mm sem validar a aplicação; a ficha não declara esse alcance.
Não usar fora da faixa de temperatura ambiente de -25 a 75 °C ou exigir proteção superior a IP 67 com base apenas nos dados disponíveis.

APLICAÇÕES E USO

Uso documentado em aplicações industriais e de automação industrial para detecção indutiva, respeitando alcance nominal de 5 mm, saída PNP normalmente aberta e alimentação de 10 a 30 V DC.
A ficha também indica aplicações industriais móveis e uso com fluidos refrigerantes e lubrificantes; a condição de instalação deve permanecer dentro da faixa de temperatura ambiente de -25 a 75 °C e do grau de proteção IP 67.
Como possibilidade de aplicação, pode ser avaliado para detecção de peças metálicas em máquinas ou dispositivos de automação, desde que material, distância, montagem e entrada elétrica sejam validados. O fator de correção varia conforme o material detectado.
A ficha não fundamenta detecção de materiais não metálicos nem operação além do alcance especificado; valide os requisitos no datasheet antes de projetar a aplicação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG7104, M18 x 1, PNP normalmente aberto, alcance de 5 mm, verifique estes pontos:

Quando escolher o IG7104

Escolha esta versão quando a instalação exigir sensor indutivo M18 x 1, montagem embutida, alcance nominal de 5 mm, saída PNP normalmente aberta e alimentação DC de 10 a 30 V.

Quando avaliar outra versão

Verifique outra configuração se a entrada do controlador exigir NPN ou normalmente fechado, se a alimentação não estiver entre 10 e 30 V DC, ou se o espaço de montagem, a distância de detecção, a temperatura ou a proteção requerida não forem atendidos pelos dados do IG7104. Confirme os requisitos no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do componente.
Modelo	IG7104	Código do modelo informado no anúncio e na ficha.
Marca	IFM	Fabricante do produto.
Aplicação	Aplicações industriais e automação industrial; usos industriais, móveis e com fluidos refrigerantes e lubrificantes	Aplicações descritas na ficha do produto.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10 a 30 V DC	Faixa de alimentação indicada pelo fabricante.
Consumo de corrente	< 10 mA	Valor especificado na ficha.
Classe de proteção	III	Classe de proteção elétrica informada.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Proteção contra curto-circuitos	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.

Saída de comutação
Função de saída	PNP, normalmente aberta	Tipo e função elétrica da saída.
Corrente constante máxima da saída DC	100 mA	Limite máximo informado para a saída de comutação.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo declarado para a saída.
Frequência de comutação DC	400 Hz	Frequência de comutação especificada.

Detecção e desvios
Alcance de detecção	5 mm	Alcance nominal informado.
Distância real de comutação Sr	5 ± 10 % mm	Valor real de comutação e tolerância declarados.
Distância de trabalho	0 a 4,05 mm	Faixa de trabalho informada na ficha.
Histerese	3 a 15 % de Sr	Percentual referenciado à distância real de comutação Sr.
Variação no ponto de comutação	-10 a 10 % de Sr	Variação referenciada a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção informados para os materiais indicados; considerar na aplicação.

Conexão elétrica
Tipo de conexão	Cabo PUR de 2 m	Comprimento e material do cabo especificados.
Configuração do cabo	3 fios, Ø 4,0 mm, 3 x 0,34 mm²	Construção elétrica informada na ficha.
Identificação dos condutores	BK = preto; BN = marrom; BU = azul	Códigos de cor fornecidos pelo fabricante; consultar o esquema oficial para a ligação.

Condições ambientais e conformidade
Grau de proteção	IP 67	Grau de proteção declarado.
Temperatura ambiente	-25 a 75 °C	Faixa de temperatura ambiente informada.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Dados de compatibilidade eletromagnética declarados na ficha.
Certificado UL	Ta -25...75 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A002; arquivo UL E174191	Informações UL reproduzidas conforme os dados disponíveis.

Dados mecânicos
Designação da rosca	M18 x 1	Dimensão de fixação roscada.
Dimensões	M18 x 1; comprimento de 60 mm	Dimensões gerais declaradas.
Tipo de montagem	Embutido	Configuração de montagem informada.
Torque máximo de aperto	25 Nm	Limite máximo de aperto informado.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais declarados para as partes indicadas.
Peso	94,5 g	Peso informado na ficha do produto.
Acessórios inclusos	2 porcas de fixação	Acessórios indicados como inclusos.

Displays e identificação
Indicador	1 LED amarelo de status de chaveamento	Indicação visual do estado de comutação.
SKU / número de peça	IG7104	Identificador comercial do produto.
GTIN	4021179254151	Código global de identificação informado.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.50.90	Código fiscal informado nos dados do produto.
MTTF	1123 anos	Valor de MTTF informado na ficha; não representa intervalo de manutenção nem garantia.

COMPATIBILIDADE

Comunicação

• Não possui protocolo de comunicação digital informado na ficha; o sinal é uma saída de comutação PNP.

Conexões

Elétrica Cabo PUR de 2 m, 3 fios, Ø 4,0 mm, condutores de 0,34 mm²: BK (preto), BN (marrom) e BU (azul). Alimentação de 10 a 30 V DC. Saída PNP normalmente aberta; corrente constante máxima da saída de 100 mA. Verifique a atribuição dos condutores no datasheet antes da ligação.

Processo Não há conexão de processo fluida informada. A fixação mecânica é por rosca M18 x 1; comprimento de 60 mm. Montagem embutida. Torque máximo de aperto: 25 Nm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou circuito compatível com saída PNP normalmente aberta e alimentação de 10 a 30 V DC	✓	A ficha especifica saída PNP normalmente aberta e alimentação de 10 a 30 V DC; confirmar também o limite de 100 mA da saída.
Entrada que exige saída NPN ou contato normalmente fechado	✗	A ficha identifica a saída como PNP normalmente aberta; não corresponde às funções elétricas NPN ou normalmente fechada.
Montagem em alojamento roscado M18 x 1 com sensor embutido	✓	A rosca especificada é M18 x 1 e o tipo de montagem é embutido; validar as dimensões disponíveis na instalação.
Detecção com distância requerida superior ao alcance nominal de 5 mm	✗	A ficha informa alcance de detecção de 5 mm; não há evidência de alcance superior.
Ambiente dentro de -25 a 75 °C e com requisito de proteção IP 67	✓	A ficha informa temperatura ambiente de -25 a 75 °C e grau de proteção IP 67.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG7104, M18 x 1, PNP normalmente aberto, alcance de 5 mm

Confirme que o circuito de entrada aceita sinal PNP normalmente aberto e que a alimentação disponível está entre 10 e 30 V DC.
Verifique o espaço e a rosca de montagem M18 x 1, considerando o comprimento de 60 mm e a montagem embutida.
Instale o sensor sem exceder o torque máximo de aperto de 25 Nm.
Faça a ligação dos três fios conforme a identificação do fabricante: BK (preto), BN (marrom) e BU (azul); consulte o datasheet para confirmar a atribuição elétrica antes de energizar.
Posicione o alvo dentro da distância de trabalho especificada e considere o fator de correção referente ao material detectado.
Energize o circuito dentro da faixa de alimentação e confira o estado de comutação pelo LED amarelo; valide também a resposta da entrada conectada.

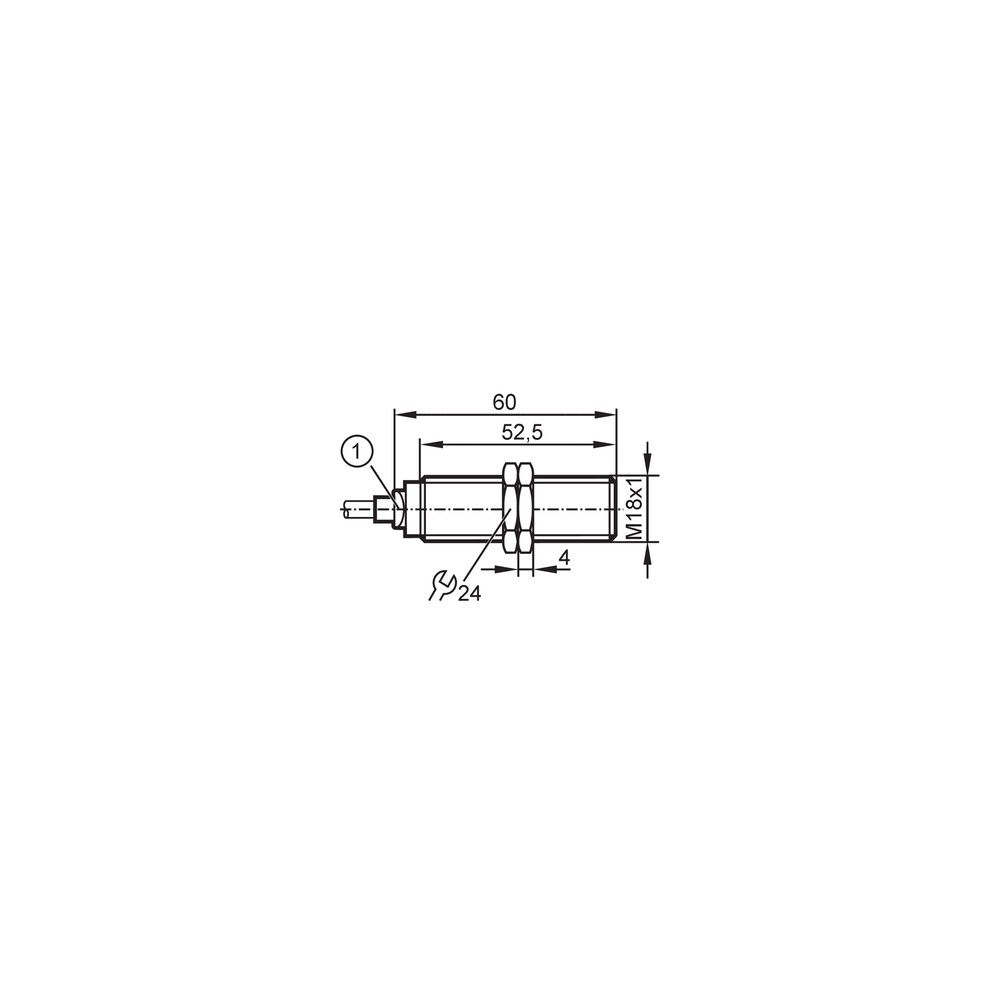

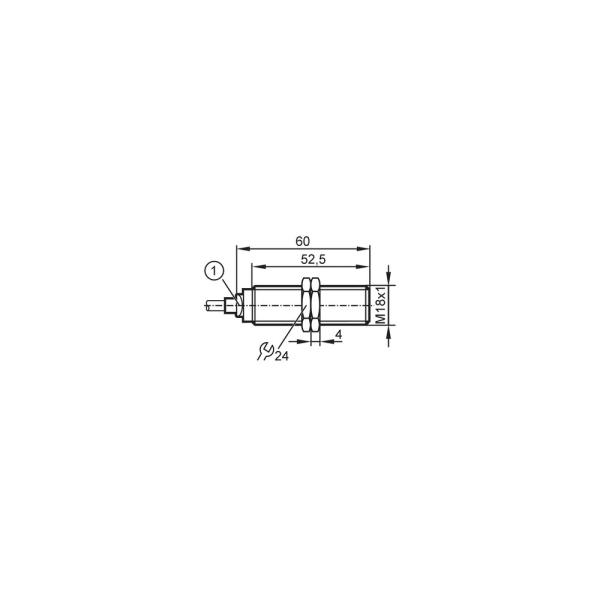

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incorreta dos fios, entrada incompatível com PNP ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais, confira a ligação com o esquema do datasheet, valide que a entrada aceita PNP normalmente aberto e teste o alvo dentro da distância de trabalho.
A entrada do controlador permanece acionada ou desacionada de forma inesperada.	A lógica da entrada pode exigir NPN ou normalmente fechado, em vez da saída PNP normalmente aberta do IG7104.	Consulte a especificação elétrica da entrada e compare com a função PNP normalmente aberta do sensor; confirme o estado da saída durante a aproximação e o afastamento do alvo.
A detecção ocorre a uma distância menor que a esperada.	O material do alvo pode exigir fator de correção inferior a 1, ou o alvo pode estar fora das condições de montagem e distância informadas.	Identifique o material e consulte os fatores de correção da ficha; confira a montagem embutida e a distância de trabalho de 0 a 4,05 mm.
A saída não responde ou o funcionamento é intermitente após a ligação.	Curto-circuito, sobrecarga, inversão de polaridade ou corrente de carga acima do limite máximo da saída podem estar presentes.	Desenergize o circuito e verifique a ligação, curto-circuitos e carga conectada; confirme que a corrente constante da saída não excede 100 mA e que a alimentação está dentro da faixa especificada.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM IG7104 (PT-BR) (Datasheet) Desenho em escala IFM IG7104 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG7104 e para que tipo de instalação serve?

É um sensor indutivo com saída PNP normalmente aberta, destinado a aplicações industriais e de automação. A seleção deve considerar sua montagem embutida, rosca M18 x 1 e alcance nominal de 5 mm.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como acessórios inclusos. O sensor tem cabo PUR de 2 m integrado.

Posso ligar este sensor em uma entrada NPN ou normalmente fechada?

Não como correspondência direta: o IG7104 tem saída PNP normalmente aberta. Confirme a especificação da entrada do controlador antes da instalação.

Este modelo funciona com alimentação de 24 V DC?

Sim, 24 V DC está dentro da faixa de operação especificada de 10 a 30 V DC. Verifique também a compatibilidade da entrada com PNP e o limite de corrente da saída.

O sensor detecta qualquer material a 5 mm?

A distância efetiva depende do material; a ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Não use o valor nominal como garantia de distância idêntica para todos os materiais.

O LED acende, mas o controlador não reconhece a detecção: o que verificar?

Verifique se a entrada aceita PNP normalmente aberto e confira a atribuição dos condutores no esquema do fabricante. O LED indica o status de chaveamento do sensor, mas não confirma por si só a compatibilidade da entrada.

A detecção ficou instável depois de trocar o material do alvo; preciso substituir o sensor?

Não necessariamente: o fator de correção depende do material, e a ficha lista valores distintos para metais específicos. Identifique o material e valide a distância de trabalho antes de substituir o sensor.

É melhor comprar este sensor ou procurar um modelo de outra saída?

Escolha o IG7104 se o circuito exigir PNP normalmente aberto e atender à alimentação e à distância especificadas. Se a instalação exigir NPN ou normalmente fechado, procure uma versão cuja ficha declare essa função.

Como devo instalar e apertar o sensor?

Use a rosca M18 x 1 e respeite o torque máximo de 25 Nm. Consulte o desenho dimensional e o datasheet para verificar a montagem e a ligação antes de energizar.

Este anúncio comprova garantia ou procedência específica?

Os dados técnicos fornecidos não especificam condições de garantia nem documentam procedência além da identificação da marca IFM. Consulte as informações comerciais do fornecedor para confirmar esses termos.
