Sensor Indutivo IFM IG7101 PNP M18 8mm

Pré-visualizar: IG7101 IFM - Sensor Indutivo IFM Detecção de objetos PNP M18 8mm

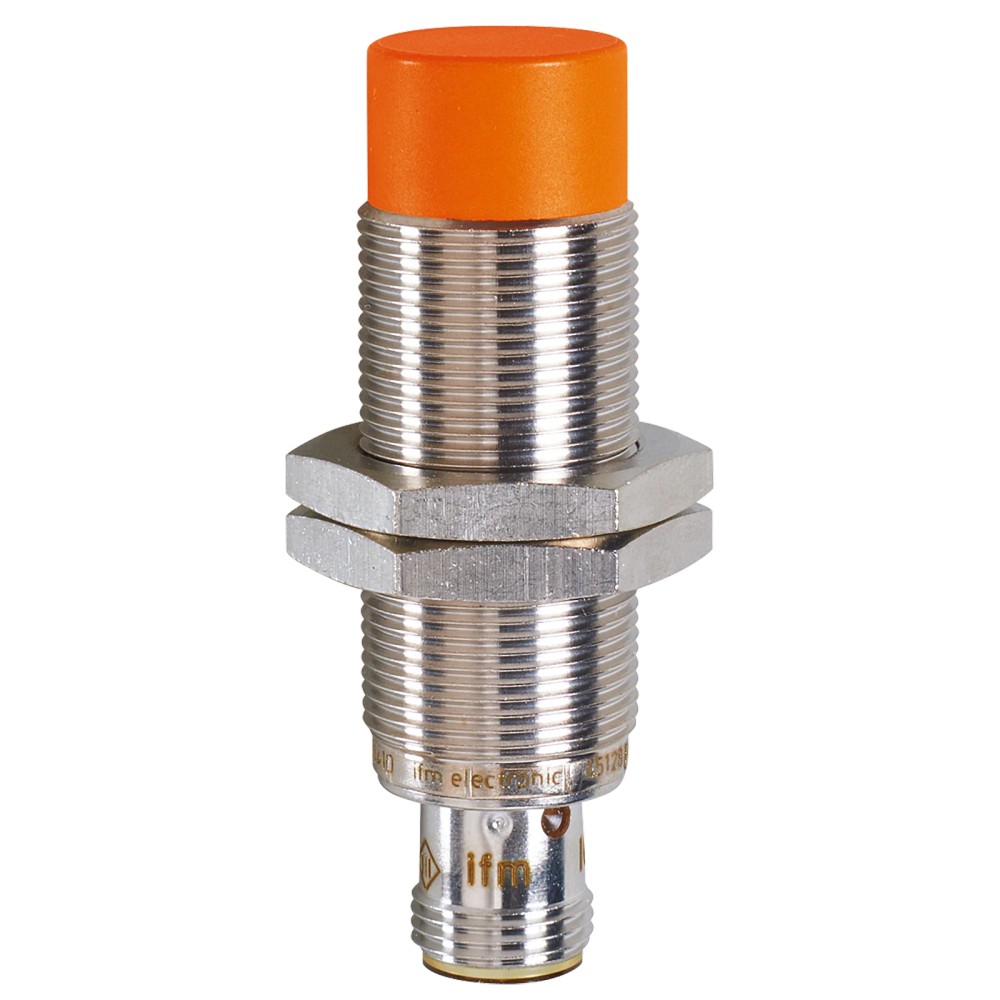

IG7101 IFM - Sensor Indutivo IFM Detecção de objetos PNP M18 8mm

Imagem meramente ilustrativa

R$ 378,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG7101
EAN: 4021179242455
NCM do produto: 85365090

Destaques do Produto Saída PNP normalmente...mais

Fechar menu

Saiba mais sobre: "IG7101 IFM - Sensor Indutivo IFM Detecção de objetos PNP M18 8mm"

Destaques do Produto

Saída

PNP normalmente aberta

Alcance nominal

8 mm, não embutido

Alimentação

10...30 V DC

Conexão

M12, 3 contatos

Montagem

M18 x 1

Frequência de comutação

300 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG7101, PNP normalmente aberto, M18 x 1, alcance de detecção de 8 mm, não embutido

O IFM IG7101 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação. Possui saída PNP normalmente aberta, alcance nominal de 8 mm e montagem não embutida. Opera com alimentação de 10 a 30 V DC e conexão elétrica M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Saída	PNP, normalmente aberta
Alcance de detecção	8 mm; não embutido
Alimentação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados
Invólucro	M18 x 1; comprimento de 60 mm
Grau de proteção	IP 67
Frequência de comutação	300 Hz
Temperatura ambiente	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em máquinas e sistemas de automação, desde que a instalação respeite o alcance e a montagem não embutida especificados.
Aplicações com entrada compatível com saída PNP normalmente aberta e alimentação de 10...30 V DC.
Ambientes cuja temperatura esteja entre -25 e 70 °C e que requeiram grau de proteção IP 67.

⚠ Considere outro se precisa de:

Não selecione se a entrada do sistema exigir saída NPN ou contato normalmente fechado; a ficha especifica PNP normalmente aberto.
Não selecione para uma instalação que exija montagem embutida: este modelo é especificado como não embutido.
Não selecione se a alimentação disponível estiver fora de 10...30 V DC ou se a frequência necessária exceder 300 Hz.

APLICAÇÕES E USO

Uso especificado: detecção indutiva de objetos em uma aplicação de automação, com montagem não embutida e respeito à distância de trabalho indicada pelo fabricante.
Possibilidade de aplicação: detecção de alvos metálicos em máquinas ou dispositivos de posicionamento, desde que o material do alvo, o fator de correção e a distância sejam avaliados na instalação.
A operação é limitada à faixa ambiente de -25...70 °C; a ficha declara grau de proteção IP 67, mas a adequação depende da montagem e da conexão corretas.
A saída é PNP normalmente aberta e a frequência de comutação é 300 Hz; valide esses requisitos com a entrada do equipamento de controle.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG7101, PNP normalmente aberto, M18 x 1, alcance de detecção de 8 mm, não embutido, verifique estes pontos:

Escolha o IG7101

Quando a aplicação requer sensor indutivo M18 x 1, detecção nominal de 8 mm em montagem não embutida, saída PNP normalmente aberta e alimentação de 10...30 V DC.

Procure outra configuração

Quando o circuito de controle exigir saída NPN ou normalmente fechada, a instalação exigir montagem embutida, a alimentação estiver fora da faixa indicada ou a frequência requerida superar 300 Hz.

Confira a distância de trabalho

A ficha informa distância de trabalho de 0...6,48 mm; valide a geometria da instalação e a posição do alvo em relação à face ativa antes de definir o ponto de comutação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do princípio de detecção informado na ficha.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU / Part Number	IG7101	Código de identificação do produto.
GTIN	4021179242455	Código global de identificação comercial.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação declarado.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação indicada nos dados do produto.
Proteção contra inversão de polaridade	Sim	Proteção declarada contra ligação com polaridade invertida.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 3 V; EN 55011 classe B	Valores e normas EMC listados na ficha.

Saída e comutação
Configuração de saída	Normalmente aberto	Estado de saída indicado pelo fabricante.
Saída de comutação	PNP	Tipo de saída especificado.
Frequência de comutação DC	300 Hz	Frequência de comutação declarada para corrente contínua.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo informado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo declarado para a saída DC.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra curto-circuitos	Sim	Proteção declarada na ficha.
Status de chaveamento	1 LED amarelo	Indicador visual informado para o estado de comutação.

Detecção e desvios
Alcance de detecção	8 mm	Alcance nominal especificado; montagem não embutida.
Distância real de comutação Sr	8 ± 10 % mm	Valor e tolerância declarados para a distância real de comutação.
Distância de trabalho	0...6,48 mm	Faixa de trabalho informada na ficha.
Histerese	3...15 % de Sr	Intervalo de histerese referido à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores indicados por material; considerar na avaliação da distância de detecção.

Conexões e construção mecânica
Designação da rosca	M18 x 1	Dimensão roscada do invólucro.
Comprimento	60 mm	Comprimento informado para o produto.
Tipo de montagem	Não embutido	Condição de instalação declarada.
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Interface elétrica especificada.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela de LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais informados para os componentes indicados.
Peso	46 g	Peso informado no conjunto de dados do produto.

Condições ambientais e proteção
Grau de proteção	IP 67	Classificação declarada para o produto; observar as condições de montagem e conexão.
Temperatura ambiente	-25...70 °C	Faixa de temperatura de operação informada.
Certificado UL - Enclosure type	Type 1	Classificação UL indicada na ficha.
Certificado UL - Fontes de alimentação	Limited Voltage/Current	Descrição informada para fontes de alimentação no certificado UL.
Número do arquivo UL	E174191	Identificação UL fornecida na ficha.
Número de aprovação UL	A001	Identificação de aprovação fornecida na ficha.
Temperatura UL (Ta)	-25...70 °C	Faixa Ta informada no conjunto de certificação UL.

Dados de confiabilidade e fornecimento
MTTF	1134 anos	Valor informado nos dados do produto; não representa período de garantia ou vida útil assegurada.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Material incluído	2 porcas de fixação	Acessórios informados como incluídos.
Software Embedded incluído	Não	Indicação de software integrado fornecida na ficha.
NCM	8536.50.90	Código de classificação fiscal informado.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado na ficha; a saída especificada é discreta, do tipo PNP normalmente aberta.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados; alimentação de 10...30 V DC. Saída PNP normalmente aberta, com corrente máxima constante de 100 mA e queda de tensão máxima de 2,5 V. Confirme a atribuição dos contatos no datasheet antes da ligação.

Processo Invólucro roscado M18 x 1; montagem não embutida. A conexão M12 é elétrica e não deve ser confundida com a fixação mecânica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor PNP normalmente aberto e alimentação de 10...30 V DC	✓	Corresponde ao tipo de saída e à faixa de alimentação declarados para o sensor; verifique também os limites de corrente e queda de tensão.
Entrada que exige sinal NPN ou normalmente fechado	✗	A ficha especifica saída PNP normalmente aberta.
Instalação que exige sensor embutido na superfície metálica	✗	O IG7101 é especificado como não embutido.
Aplicação que requer frequência de comutação superior a 300 Hz	✗	A frequência de comutação DC declarada é 300 Hz.
Conexão mecânica roscada M18 x 1 e conexão elétrica M12 compatível	✓	A ficha informa invólucro M18 x 1 e conector elétrico M12 de codificação A com 3 contatos; confirme espaço e interface do sistema.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG7101, PNP normalmente aberto, M18 x 1, alcance de detecção de 8 mm, não embutido

Confirme que o modelo, a saída PNP normalmente aberta e a faixa de alimentação correspondem aos requisitos do sistema.
Verifique se o local permite instalação não embutida e rosca M18 x 1, considerando o espaço necessário para o corpo e o conector.
Instale o sensor e fixe-o mecanicamente; a ficha informa duas porcas de fixação incluídas.
Conecte o M12 de codificação A com 3 contatos conforme a identificação do fabricante e o esquema do datasheet; não deduza a pinagem sem consultar o documento.
Antes da energização, confirme a alimentação de 10...30 V DC e que os limites da saída são respeitados pelo circuito conectado.
Energize e valide a comutação com o alvo na posição prevista; consulte o datasheet se o indicador ou a saída não corresponder ao esperado.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado diante do alvo.	Alimentação fora da faixa especificada, ligação incorreta ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais, confira a ligação no datasheet e teste a posição do alvo em relação à face ativa.
A entrada do controlador permanece inativa mesmo com o sensor energizado.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ou carga acima do limite especificado.	Confirme o tipo de entrada do controlador, a corrente de carga e a queda de tensão máxima da saída; compare com os dados do circuito.
O ponto de comutação varia conforme o material do alvo.	O fator de correção depende do material detectado.	Identifique o material do alvo e compare o fator de correção listado na ficha; verifique também a distância de montagem.
O sensor apresenta interrupções ou comportamento irregular após a instalação.	Conexão M12 incompleta, alimentação instável ou ligação incompatível com o esquema do fabricante.	Inspecione o acoplamento do conector, meça a alimentação durante a operação e confira a pinagem no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IG7101 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG7101 e para que serve?

É um sensor indutivo para detectar objetos sem contato em sistemas de automação. Sua saída é PNP normalmente aberta.

Que alimentação e conexão elétrica ele usa?

Opera com 10...30 V DC e possui conexão M12 de codificação A com 3 contatos dourados. Consulte o datasheet para a pinagem.

O que acompanha o sensor?

A ficha informa uma peça por embalagem e duas porcas de fixação incluídas.

Ele funciona com uma entrada NPN?

A ficha especifica saída PNP normalmente aberta, não NPN. Confirme que a entrada do controlador aceita o tipo de saída do sensor.

Posso instalar este modelo embutido em uma superfície metálica?

A ficha especifica montagem não embutida. Para instalação embutida, selecione uma versão cuja documentação indique essa forma de montagem.

O sensor acende, mas o controlador não recebe o sinal; o que verifico?

Verifique se a entrada é compatível com PNP normalmente aberto, confira a ligação no datasheet e valide os limites de corrente e queda de tensão da saída.

A detecção ficou mais curta depois que troquei o material do alvo; por quê?

A ficha apresenta fatores de correção diferentes conforme o material. Compare o material do alvo com os fatores listados e confira a distância de instalação.

Como decidir entre este sensor e uma versão embutida?

Escolha o IG7101 quando a instalação comportar montagem não embutida e os requisitos elétricos forem compatíveis. Se a montagem precisar ser embutida, procure um modelo especificado para essa condição.

Como devo ligar o conector M12?

Use o esquema de conexão do datasheet do fabricante para identificar os contatos. Não determine a pinagem apenas pelo número de contatos.

Este modelo serve para uma aplicação acima de 300 Hz?

A frequência de comutação DC informada é 300 Hz. Para uma frequência requerida superior, procure um modelo cuja especificação atenda ao requisito.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; a ficha identifica o IG7101 como sensor indutivo (Ref.: tipo de produto).

PNP

Tipo de saída de comutação indicado para a interface elétrica do sensor (Ref.: saída de comutação).

Normalmente aberto

Configuração de saída declarada para o estado de comutação (Ref.: configuração de saída).

Montagem não embutida

Condição de montagem especificada para o sensor (Ref.: tipo de montagem).

Símbolo usado na ficha para a distância real de comutação; a especificação informa 8 ± 10 % mm (Ref.: distância real de comutação Sr).
