Sensor Indutivo IFM IG7101 M18 PNP 8mm

Pré-visualizar: IG7101 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm NA IP67

IG7101 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm NA IP67

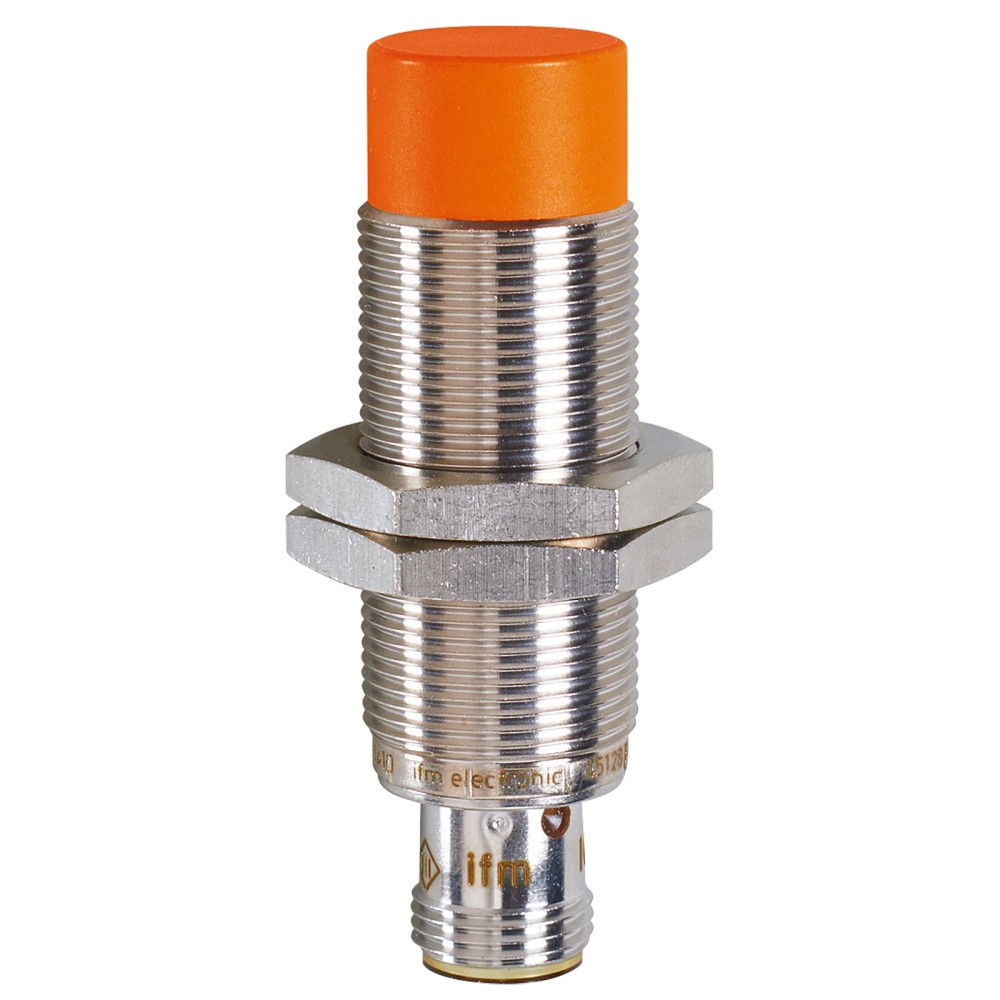

Imagem meramente ilustrativa

R$ 378,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG7101
EAN: 4021179242455
NCM do produto: 85365090

Destaques do Produto Tipo de saída PNP,...mais

Fechar menu

Saiba mais sobre: "IG7101 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm NA IP67"

Destaques do Produto

Tipo de saída

PNP, normalmente aberta

Alcance nominal

8 mm; instalação não embutida

Conexão

M12, 3 contatos

Alimentação

10...30 V DC

Montagem

Rosca M18 x 1; comprimento de 60 mm

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG7101, M18 x 1, PNP, normalmente aberto, alcance de detecção de 8 mm, não embutido, conexão M12, IP67

O IFM IG7101 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação. Possui saída PNP normalmente aberta, alcance nominal de detecção de 8 mm e montagem não embutida. Opera com alimentação de 10 a 30 V DC e utiliza conexão elétrica M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IG7101
Princípio de detecção	Indutivo
Alcance nominal de detecção	8 mm; montagem não embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Grau de proteção	IP67
Dimensões	M18 x 1; comprimento de 60 mm
Frequência de comutação	300 Hz
Temperatura ambiente	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos em instalações que aceitem sensor cilíndrico roscado M18 x 1, saída PNP normalmente aberta e alimentação de 10...30 V DC.
Aplicações com montagem não embutida e distância de detecção compatível com o alcance nominal de 8 mm, considerando o alvo e as condições de instalação.
Sistemas que recebam uma saída de comutação PNP e cuja frequência de operação requerida não exceda 300 Hz.

⚠ Considere outro se precisa de:

Não selecionar se a entrada do sistema exigir saída NPN ou normalmente fechada; o IG7101 é PNP normalmente aberto.
Não selecionar para alimentação fora da faixa especificada de 10...30 V DC.
Não tratar o alcance nominal de 8 mm como distância garantida para todos os materiais: a ficha informa fatores de correção distintos para aço, aço inoxidável, latão, alumínio e cobre.
A instalação embutida não corresponde à construção especificada; o modelo é não embutido.

APLICAÇÕES E USO

Detecção de presença ou passagem de alvos em máquinas e instalações de automação, quando a aplicação requer sensor indutivo e a entrada de controle aceita sinal PNP normalmente aberto. Essa possibilidade decorre das características declaradas do produto; a ficha não identifica uma máquina ou processo específico.
Monitoramento de alvos metálicos em montagem não embutida, respeitando a distância de trabalho especificada e os fatores de correção do material. A ficha não declara desempenho igual para todos os metais.
Uso em ambientes cuja temperatura de operação esteja dentro de -25...70 °C e com condições de instalação compatíveis com o grau IP67 declarado. O grau de proteção não substitui a verificação das condições de montagem e conexão no datasheet.
Aplicações com comutação de até 300 Hz e carga dentro do limite de corrente constante da saída. Para requisitos superiores, verificar outro modelo com especificações compatíveis.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG7101, M18 x 1, PNP, normalmente aberto, alcance de detecção de 8 mm, não embutido, conexão M12, IP67, verifique estes pontos:

Escolha o IG7101 quando

A aplicação requer detecção indutiva, corpo roscado M18 x 1, montagem não embutida, saída PNP normalmente aberta, alimentação de 10...30 V DC e alcance nominal de 8 mm.

Verifique o circuito antes de selecionar

Confirme que a entrada de controle aceita PNP normalmente aberto, que a corrente constante da saída necessária não excede 100 mA e que a frequência de comutação requerida é de até 300 Hz.

Considere o material e a montagem do alvo

O alcance nominal e a distância de trabalho devem ser avaliados em conjunto com o material do alvo e os fatores de correção informados na ficha. Para instalação embutida, saída NPN ou função normalmente fechada, selecione uma versão cujas especificações atendam a esses requisitos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Fabricante	IFM	Identificação do fabricante indicada no anúncio.
Modelo	IG7101	Código do produto.
Part number	IG7101	Referência do produto.
GTIN	4021179242455	Identificador comercial informado no anúncio.
Tipo de produto	Sensor indutivo	Classificação do produto.
Categoria	Sensores	Categoria informada no anúncio.
NCM	8536.50.90	Classificação fiscal presente nos dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Área de aplicação e detecção
Princípio de detecção	Indutivo	Tipo de sensor informado na ficha.
Alcance de detecção	8 mm	Valor nominal declarado; a distância efetiva depende do alvo e da instalação.
Montagem	Não embutido	Forma de instalação especificada para o sensor.
Distância real de comutação Sr	8 ± 10 % mm	Valor real de comutação e tolerância informados na ficha.
Distância de trabalho	0...6,48 mm	Faixa indicada nos dados do fabricante.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores associados ao material do alvo; considerar ao avaliar a distância de detecção.

Dados elétricos e alimentação
Tipo de tensão	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação declarada.
Consumo de corrente	< 10 mA	Consumo informado para o sensor.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado para a saída de comutação.
Classe de proteção	III	Classificação declarada na ficha.

Saídas e desempenho de comutação
Função elétrica	PNP	Tipo de saída especificado.
Função de saída	Normalmente aberta	Estado funcional da saída indicado na ficha.
Frequência de comutação DC	300 Hz	Frequência de comutação declarada para DC.
Intensidade de corrente máxima constante da saída de comutação DC	100 mA	Limite máximo de corrente constante informado.
Histerese	3...15 % de Sr	Faixa de histerese relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação informada em relação a Sr.
Display / status de chaveamento	1 LED amarelo	Indicador visual do estado de chaveamento.

Proteções elétricas
Proteção contra sobrecarga	Sim	Proteção indicada nos dados do produto.
Proteção contra curto-circuitos	Sim	Proteção indicada nos dados do produto.
Proteção contra inversão de polaridade	Sim	Proteção indicada nos dados do produto.

Interfaces e conexão elétrica
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Tipo de conexão e características dos contatos informados na ficha.
Número de fios	3 fios	Configuração declarada no anúncio.
Protocolos digitais	Não especificados	A ficha informa saída discreta; não declara protocolo digital.

Condições ambientais e conformidade
Temperatura ambiente	-25...70 °C	Faixa de temperatura de operação informada.
Grau de proteção	IP67	Grau de proteção declarado; observar as condições de instalação e conexão do fabricante.
EMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 3 V; EN 55011 classe B	Ensaios e classificação de compatibilidade eletromagnética listados na ficha.
Certificado UL - temperatura ambiente Ta	-25...70 °C	Faixa Ta informada para o registro UL.
Certificado UL - tipo de invólucro	Type 1	Classificação UL declarada.
Certificado UL - fontes de alimentação	Limited Voltage/Current	Descrição da categoria de alimentação listada na certificação UL.
Número do arquivo UL	E174191	Identificação UL presente nos dados do produto.
Número de aprovação UL	A001	Identificação de aprovação UL presente nos dados do produto.

Dados mecânicos e materiais
Forma construtiva	Invólucro roscado	Construção indicada para montagem do sensor.
Rosca de montagem	M18 x 1	Designação da rosca informada.
Comprimento	60 mm	Dimensão longitudinal informada.
Dimensões	M18 x 1 / L = 60 mm	Dimensão geral declarada.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais informados para os componentes do sensor.
Porcas de fixação	2	Quantidade incluída indicada na ficha.
Peso	46 g	Valor declarado nos atributos do catálogo.
Contatos	Banhados a ouro	Característica especial dos contatos indicada nos dados do produto.
Característica especial	Contatos banhados a ouro	Descrição do atributo especial na ficha.

Dados de confiabilidade e software
MTTF	1134 anos	Valor MTTF informado nos dados do catálogo; não representa prazo de garantia.
Software embedded incluído	Não	Indicação da ficha sobre software integrado incluído.

COMPATIBILIDADE

Comunicação

• O produto fornece sinal discreto de comutação PNP; não há protocolo de comunicação digital especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados; alimentação de 10...30 V DC; saída PNP normalmente aberta. A corrente constante máxima da saída de comutação DC é 100 mA. Verifique a pinagem no datasheet antes de conectar; não inferir atribuições dos pinos sem consultar o diagrama do fabricante.

Processo Corpo roscado M18 x 1, comprimento de 60 mm; instalação não embutida. A conexão de processo é mecânica e não substitui a verificação da conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sinal PNP normalmente aberto, alimentação DC dentro da faixa especificada e carga dentro do limite da saída.	✓	Corresponde ao tipo de saída e às condições elétricas declaradas para o sensor.
Entrada que exige saída NPN ou normalmente fechada.	✗	A ficha especifica saída PNP normalmente aberta.
Aplicação com sensor instalado de forma não embutida, rosca M18 x 1 e alvo dentro das condições de detecção.	✓	A construção e a montagem declaradas são M18 x 1 e não embutida; o alcance depende também do material do alvo.
Aplicação que exige instalação embutida.	✗	A ficha identifica este modelo como não embutido.
Aplicação que requer alimentação fora de 10...30 V DC, corrente constante de saída superior a 100 mA ou frequência acima de 300 Hz.	✗	Esses requisitos excedem os valores elétricos especificados.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG7101, M18 x 1, PNP, normalmente aberto, alcance de detecção de 8 mm, não embutido, conexão M12, IP67

Confirme no projeto que o sensor requerido é indutivo, PNP normalmente aberto e não embutido.
Verifique se a alimentação disponível está dentro de 10...30 V DC e se a entrada conectada aceita saída PNP.
Confira no datasheet a pinagem do conector M12 antes de fazer a ligação; não determine a função dos contatos apenas pela codificação do conector.
Fixe o sensor pela rosca M18 x 1 usando as porcas incluídas, respeitando o arranjo mecânico da aplicação.
Posicione o alvo e ajuste a distância considerando a distância de trabalho e o fator de correção do material correspondente.
Energize o circuito e verifique a comutação da saída e o indicador LED amarelo nas condições reais de operação.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Ligação elétrica incompatível com a saída PNP normalmente aberta, alimentação fora da faixa especificada ou distância/alvo fora das condições de detecção.	Meça a alimentação no sensor, confira o tipo de entrada e a ligação conforme o datasheet e teste a detecção considerando o material e a distância de trabalho.
A distância de detecção é menor que a esperada.	O alcance efetivo pode variar com o material do alvo; a ficha apresenta fatores de correção inferiores a 1 para aço inoxidável, latão, alumínio e cobre.	Identifique o material do alvo e compare seu fator de correção com a distância de instalação; consulte também os valores de distância de comutação e trabalho no datasheet.
O sinal de saída permanece ativo ou não retorna ao estado esperado.	A lógica esperada pode não corresponder à saída normalmente aberta, ou o alvo pode permanecer na zona de detecção.	Confirme a função normalmente aberta no projeto e observe o estado do LED e do sinal de saída ao afastar o alvo.
O sensor deixa de comutar durante a operação ou apresenta funcionamento irregular.	Possível curto-circuito, sobrecarga, inversão de polaridade ou conexão inadequada no circuito; a ficha indica proteções elétricas, mas não dispensa a verificação da instalação.	Desenergize o circuito, inspecione a conexão M12 e a carga, confira a polaridade e meça a alimentação antes de recolocar o sensor em operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IG7101 em português (Datasheet) Desenho em escala do fabricante (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG7101 e para que serve?

É um sensor indutivo para detectar objetos por comutação. Sua saída é PNP normalmente aberta e a montagem especificada é não embutida.

Qual é a conexão elétrica e o que vem junto com o sensor?

A conexão elétrica é M12, codificação A, com 3 contatos dourados. A ficha informa que acompanham o produto 2 porcas de fixação.

Posso usar este sensor com uma entrada NPN ou normalmente fechada?

Não, a ficha especifica saída PNP normalmente aberta. Para uma entrada NPN ou uma lógica normalmente fechada, selecione uma versão que corresponda ao circuito.

Este modelo serve para instalação embutida?

Não é a configuração declarada para o IG7101: a ficha o identifica como não embutido. Verifique a construção exigida pela aplicação antes de selecionar.

O sensor não detecta o alvo na distância esperada; o que devo conferir?

Confira o material do alvo, a distância de montagem e os fatores de correção informados na ficha. A distância efetiva não deve ser presumida igual para todos os metais.

A saída não muda no controlador; preciso trocar o sensor?

Não necessariamente. Antes de substituir, verifique alimentação de 10...30 V DC, compatibilidade da entrada com PNP normalmente aberto, ligação conforme o datasheet e posicionamento do alvo.

Devo comprar um kit ou o sensor avulso?

A ficha informa uma peça por embalagem e inclui 2 porcas de fixação. Não há indicação de kit com cabo ou outros componentes.

Como escolher entre este modelo e outra versão de sensor?

Escolha o IG7101 se a aplicação aceitar saída PNP normalmente aberta, montagem não embutida e alimentação de 10...30 V DC. Se precisar de outra lógica de saída ou de montagem embutida, compare com uma versão cuja ficha declare esses requisitos.

Quais cuidados devo ter na instalação?

Confira a pinagem M12 no datasheet e valide a compatibilidade elétrica antes de ligar. Posicione o alvo considerando o material e a distância de trabalho especificada.

O que indica o LED amarelo durante o uso?

A ficha descreve um LED amarelo como indicador do status de chaveamento. Para confirmar a lógica de indicação e os detalhes de ligação, consulte a folha de dados do fabricante.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; no IG7101, é o tipo de produto especificado. (Ref.: Tipo de produto — sensor indutivo)

PNP

Tipo de saída de comutação indicado para o sensor; deve corresponder à entrada do circuito de controle. (Ref.: Função elétrica — PNP)

Normalmente aberto

Função de saída declarada para o IG7101. (Ref.: Função de saída — normalmente aberta)

Montagem não embutida

Configuração de instalação indicada na ficha; deve ser considerada no arranjo mecânico do sensor e do alvo. (Ref.: Montagem — não embutido)

Símbolo usado na ficha para a distância real de comutação e como referência para especificar histerese e variação do ponto de comutação. (Ref.: Distância real de comutação Sr — 8 ± 10 % mm)
