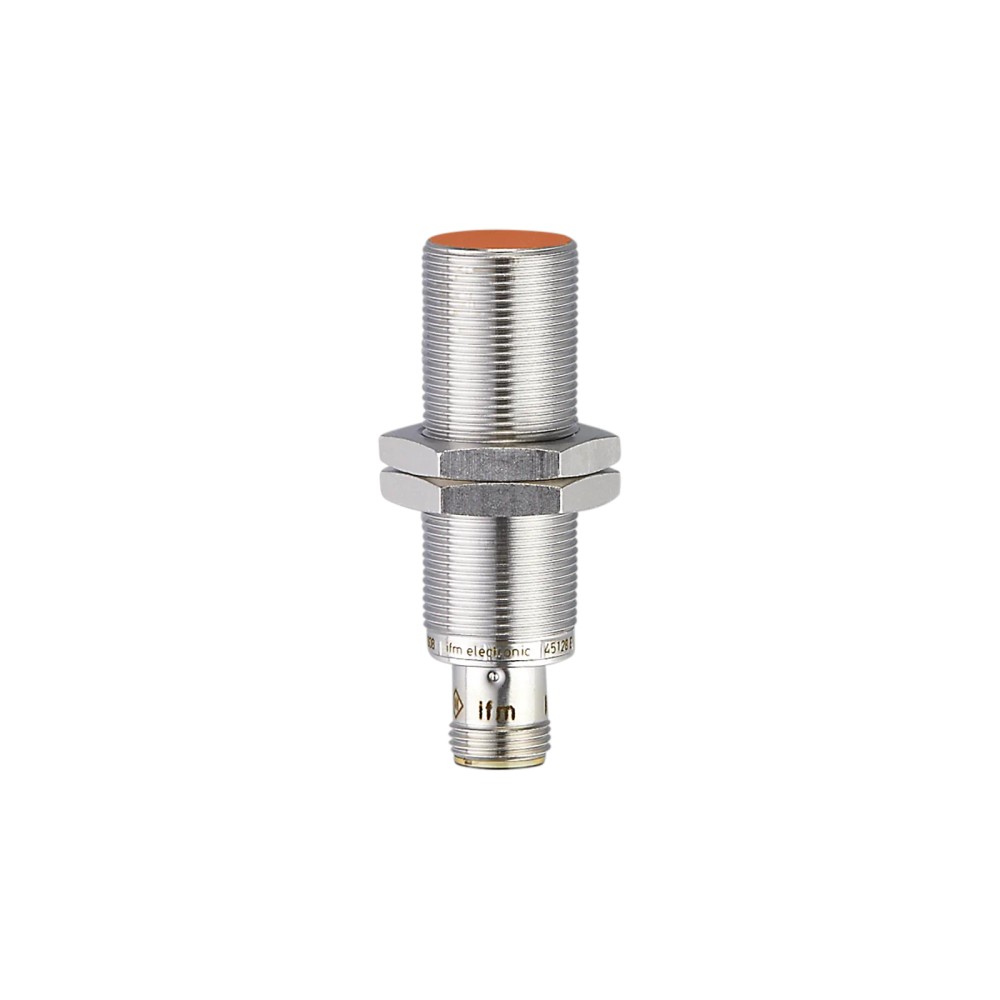

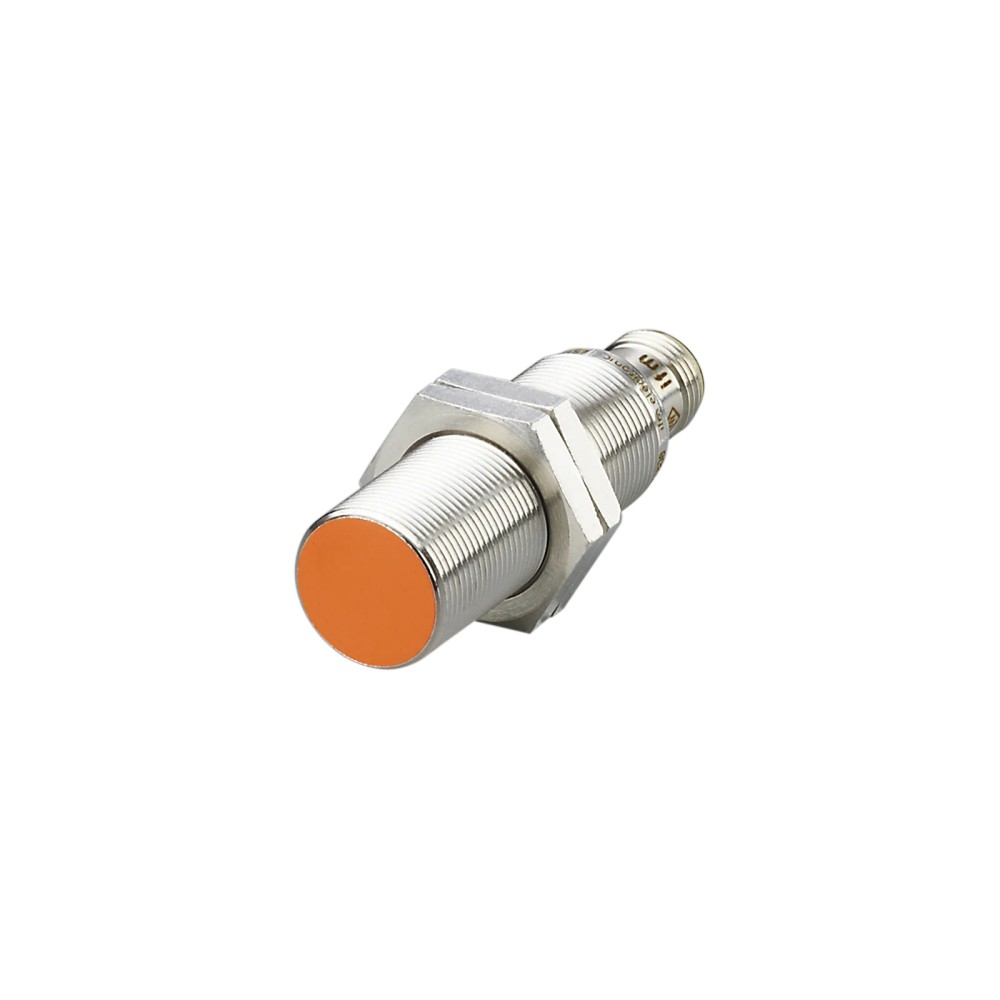

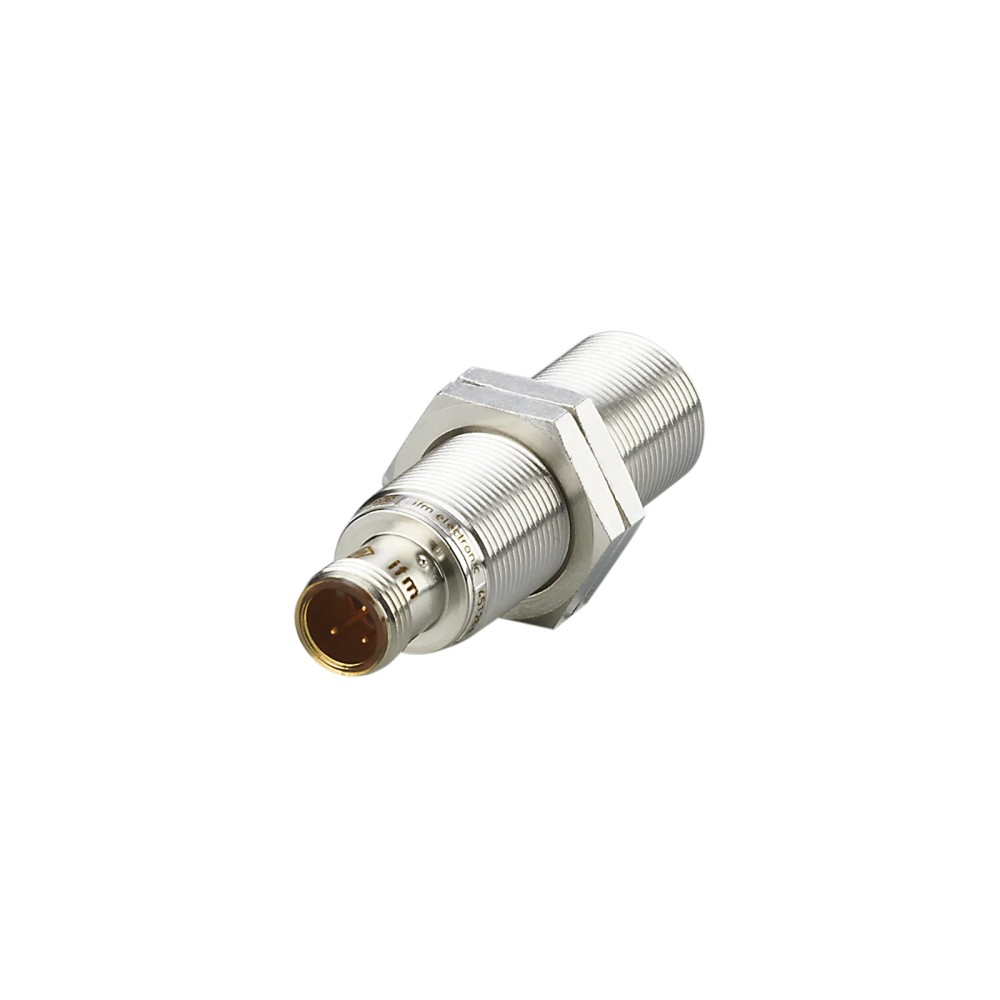

Sensor Indutivo IFM IG7100 M18 PNP 5mm

Pré-visualizar: IG7100 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 5mm M12

IG7100 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 5mm M12

Imagem meramente ilustrativa

R$ 378,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG7100
EAN: 4021179242448
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IG7100 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 5mm M12"

Destaques do Produto

Tecnologia

Indutiva

Saída

PNP normalmente aberta

Alcance nominal

5 mm

Tensão de operação

10...30 V DC

Conexão

M12, 3 contatos

Montagem e rosca

Embutida; M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Valor com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG7100, M18 x 1, PNP normalmente aberto, alcance de detecção de 5 mm, conector M12

O IFM IG7100 é um sensor indutivo para detectar objetos metálicos sem contato e fornecer um sinal de comutação. Tem saída PNP normalmente aberta, alcance nominal de 5 mm e conexão elétrica por conector M12 de 3 contatos. Sua tensão de operação é de 10 a 30 V DC e o grau de proteção informado é IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance de detecção	5 mm; montagem embutida
Saída	PNP, normalmente aberta
Tensão de operação	10...30 V DC
Conexão elétrica	Conector M12, codificação A, 3 contatos dourados
Frequência de comutação DC	400 Hz
Grau de proteção	IP 67
Temperatura ambiente	-25...70 °C
Dimensões	M18 x 1; comprimento de 60 mm
Proteções elétricas	Contra sobrecarga, curto-circuito e inversão de polaridade

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em sistemas de automação com entrada compatível com saída PNP normalmente aberta.
Instalações que aceitem sensor cilíndrico M18 x 1, montagem embutida e alcance nominal de 5 mm.
Aplicações cuja alimentação esteja entre 10 e 30 V DC e cuja frequência de comutação requerida não exceda 400 Hz.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do sistema exigir saída NPN, contato normalmente fechado ou sinal analógico; esses recursos não são especificados para este modelo.
Não usar como solução quando o objeto precisar ser detectado além do alcance nominal de 5 mm.
Não especificar para alimentação fora de 10...30 V DC ou temperatura ambiente fora de -25...70 °C.

APLICAÇÕES E USO

Detecção de presença ou passagem de objetos metálicos em máquinas e equipamentos de automação, desde que o sistema aceite saída PNP normalmente aberta e respeite alimentação e distância de detecção especificadas. Aplicação inferida a partir da tecnologia e das características elétricas; validar o alvo e a geometria na instalação.
Instalação embutida em suporte compatível com rosca M18 x 1, respeitando o alcance nominal de 5 mm e as condições de montagem do fabricante.
Uso em ambiente cuja temperatura esteja entre -25 e 70 °C. O grau IP 67 é informado na ficha; confirmar as condições de exposição e instalação no datasheet.
A ficha não identifica uma aplicação específica por máquina, setor ou material-alvo. Os fatores de correção indicados para metais devem ser considerados ao avaliar a distância efetiva de detecção.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG7100, M18 x 1, PNP normalmente aberto, alcance de detecção de 5 mm, conector M12, verifique estes pontos:

Escolha o IG7100 quando

A aplicação requer detecção indutiva, montagem embutida M18 x 1, saída PNP normalmente aberta, alcance nominal de 5 mm e alimentação DC de 10...30 V.

Busque outra configuração quando

A interface de controle exigir NPN, saída normalmente fechada ou analógica, ou quando forem necessários alcance, conexão, dimensões, alimentação ou faixa de temperatura diferentes dos informados para este modelo. Confirme a configuração requerida pelo controlador antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IG7100	Código do sensor indicado no anúncio e na ficha.
Tipo de produto	Sensor indutivo	Tecnologia de detecção informada.
Função de detecção	Detecção de objetos metálicos sem contato	Descrição funcional genérica da tecnologia indutiva; o material-alvo específico não é indicado como aplicação exclusiva.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor informado na ficha.
Queda de tensão máxima da saída DC	2,5 V	Máximo especificado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite informado para a saída de comutação DC.
Classe de proteção	III	Classificação indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuito	Sim	Proteção declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.

Saídas e conexão elétrica
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado de saída indicado na ficha.
Número de fios	3	Configuração indicada nos dados do anúncio.
Conexão elétrica	1 conector M12, codificação A; 3 contatos dourados	Tipo de conector e contatos descritos na ficha.
Frequência de comutação DC	400 Hz	Frequência máxima informada para comutação DC.
Indicador de estado	1 LED amarelo para status de chaveamento	Indicação visual especificada.

Detecção e desvios
Alcance de detecção	5 mm	Alcance nominal informado; montagem embutida.
Distância real de comutação Sr	5 ± 10 % mm	Valor e tolerância declarados para a distância real de comutação.
Distância de trabalho	0...4,05 mm	Faixa especificada na ficha.
Histerese	3...15 % de Sr	Intervalo relativo à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados por material; podem influenciar a distância de detecção em relação ao valor de referência.

Condições ambientais e conformidade
Temperatura ambiente	-25...70 °C	Faixa de temperatura de operação especificada.
Grau de proteção	IP 67	Grau de proteção declarado; não interpretar como autorização para qualquer condição de instalação ou imersão sem consultar as condições do fabricante.
Dados EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 3 V; EN 55011 classe B	Valores e referências de compatibilidade eletromagnética indicados na ficha.
Certificado UL	Ta: -25...70 °C; Enclosure type: Type 1; fontes de alimentação: Limited Voltage/Current; aprovação UL A001; arquivo UL E174191	Informações de certificação reproduzidas nos dados do produto.

Dados mecânicos e materiais
Formato e rosca	Forma construtiva roscada; M18 x 1	Designação mecânica indicada pelo fabricante.
Comprimento	60 mm	Dimensão indicada para o corpo do sensor.
Montagem	Embutida	Tipo de montagem informado.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais declarados na ficha.
Contatos	Banhados a ouro	Característica especial informada para os contatos.
Porcas de fixação	2	Quantidade indicada como material incluído.
Peso	48,4 g	Peso informado no conjunto de dados do produto.
MTTF	1134 anos	Valor informado na ficha; não equivale a período de garantia nem a vida útil garantida.

Dados comerciais e identificação
Marca	IFM	Marca indicada no anúncio.
SKU e part number	IG7100	Códigos de identificação do produto.
GTIN	4021179242448	Código de identificação comercial informado.
Unidades por embalagem	1 peça	Quantidade por embalagem indicada na ficha.
NCM	8536.50.90	Código informado nos dados do produto.

COMPATIBILIDADE

Comunicação

• Sinal de comutação discreto PNP; não há protocolo de comunicação especificado na ficha.

Conexões

Elétrica Conector M12 codificação A com 3 contatos dourados; saída PNP normalmente aberta; alimentação de 10...30 V DC. A ficha informa ligação de 3 fios. Verifique a pinagem no datasheet antes de conectar; não presumir atribuição de pinos sem consultar o esquema do fabricante.

Processo Não possui conexão de processo especificada; trata-se de sensor cilíndrico roscado M18 x 1, para montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal discreto PNP normalmente aberto e alimentação DC dentro da faixa especificada.	✓	A ficha informa saída PNP normalmente aberta e tensão de operação de 10...30 V DC.
Sistema que requer comunicação por protocolo digital ou saída analógica.	✗	A ficha descreve saída de comutação PNP; não informa protocolo digital nem saída analógica.
Montagem em suporte ou alojamento compatível com rosca M18 x 1 e instalação embutida.	✓	A ficha especifica designação M18 x 1 e tipo de montagem embutido; confirme as dimensões do conjunto.
Detecção de objeto a uma distância superior ao alcance nominal de 5 mm.	✗	A ficha informa alcance de detecção de 5 mm; não há suporte para afirmar detecção além desse valor.
Operação em ambiente entre -25 e 70 °C.	✓	Essa é a faixa de temperatura ambiente informada para o produto.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG7100, M18 x 1, PNP normalmente aberto, alcance de detecção de 5 mm, conector M12

Confirme no projeto que a entrada do controlador aceita sinal PNP normalmente aberto e que a alimentação está entre 10 e 30 V DC.
Verifique o desenho dimensional e assegure que o alojamento ou suporte seja compatível com rosca M18 x 1 e montagem embutida.
Determine a posição do sensor considerando o alcance nominal e a distância de trabalho especificados; leve em conta o material do alvo e os fatores de correção da ficha.
Fixe o sensor utilizando as porcas fornecidas, sem aplicar torque não especificado pelo fabricante.
Conecte o cabo ou acessório M12 compatível e consulte o datasheet para confirmar a pinagem antes de energizar.
Após a ligação, verifique o LED amarelo de status e confirme a comutação no controlador em condições reais de operação.

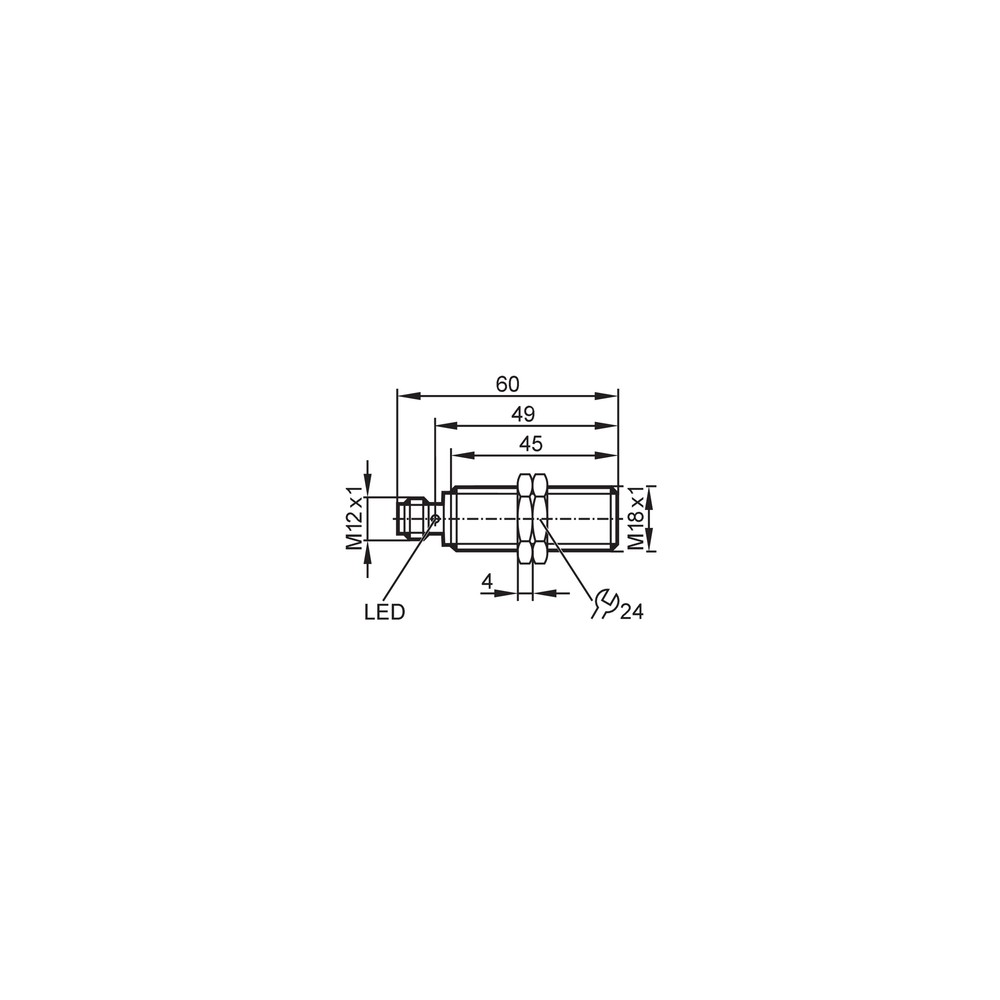

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a detecção.	Alimentação fora da faixa especificada, ligação incorreta ou entrada incompatível com saída PNP normalmente aberta.	Meça a alimentação nos terminais e confira o tipo de entrada do controlador e a pinagem no datasheet.
A comutação ocorre a uma distância menor que a esperada.	O material do alvo pode reduzir a distância em relação ao fator de referência; a ficha informa fatores diferentes para aço, aço inoxidável, latão, alumínio e cobre.	Identifique o material do alvo, compare o fator de correção com a ficha e meça a distância de comutação na montagem real.
A saída permanece acionada ou não retorna ao estado esperado.	A posição do alvo pode estar dentro da região de comutação ou a entrada do controlador pode não corresponder à lógica normalmente aberta.	Observe o LED de status, afaste e aproxime o alvo e confirme a lógica elétrica configurada na entrada.
O sensor deixa de comutar de forma consistente durante a operação.	Condição de montagem, distância do alvo, temperatura ambiente ou interferência elétrica fora das condições adequadas à aplicação.	Verifique fixação e alinhamento, distância e temperatura; compare a instalação com as especificações EMC e de operação do datasheet.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM IG7100 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG7100 e para que serve?

É um sensor indutivo de saída PNP normalmente aberta para detectar objetos sem contato. A ficha especifica alcance nominal de 5 mm e montagem embutida.

Que conexão elétrica e alimentação ele usa?

Usa conector M12 codificação A com 3 contatos e opera com 10...30 V DC. Confirme a pinagem no datasheet antes de fazer a ligação.

O que acompanha o sensor?

A ficha lista 2 porcas de fixação como material incluído. Não informa outros acessórios incluídos.

Este modelo serve para uma entrada NPN ou para saída normalmente fechada?

A ficha especifica saída PNP normalmente aberta. Para entradas NPN ou aplicações que exijam normalmente fechada, selecione um modelo cuja saída corresponda a esses requisitos.

Ele detecta objetos de plástico ou funciona como sensor de distância analógico?

A ficha descreve um sensor indutivo com saída de comutação PNP, não uma saída analógica. Não há indicação de detecção de objetos não metálicos; confirme a tecnologia necessária para o material-alvo.

O sensor está alimentado, mas o controlador não recebe sinal: o que verifico?

Confira se a tensão está entre 10 e 30 V DC, se a entrada aceita PNP normalmente aberto e se a pinagem M12 está correta. O LED amarelo indica o status de chaveamento.

A distância de detecção ficou menor que 5 mm; o sensor está com defeito?

Não necessariamente: a ficha informa fatores de correção diferentes conforme o material do alvo. Verifique o material, a distância de montagem e a distância de trabalho especificada antes de substituir o sensor.

Devo escolher este modelo ou outro sensor indutivo?

Escolha o IG7100 quando a aplicação exigir montagem embutida M18 x 1, saída PNP normalmente aberta e alcance nominal de 5 mm. Se a entrada exigir outra lógica, outro tipo de saída ou outra faixa de detecção, compare com um modelo que especifique esses requisitos.

Como instalar e verificar a comutação?

Monte em alojamento compatível com M18 x 1 e consulte o desenho e o datasheet para as condições de instalação e pinagem. Depois da ligação, aproxime e afaste o alvo e verifique o LED amarelo e o estado da entrada do controlador.

Qual é a faixa de temperatura e o grau de proteção informados?

A faixa de temperatura ambiente especificada é de -25...70 °C e o grau de proteção indicado é IP 67. Consulte o datasheet para avaliar as condições específicas de exposição e montagem.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, a saída é de comutação.

PNP

Tipo de saída de comutação que fornece sinal positivo à carga quando acionada; exige entrada de controle compatível. (Ref.: saída PNP)

Normalmente aberta

Função de saída indicada como aberta no estado normal e que comuta quando ocorre a condição de detecção. (Ref.: saída normalmente aberta)

Montagem embutida

Configuração de instalação especificada para o sensor; deve ser respeitada na montagem mecânica. (Ref.: tipo de montagem embutido)

Símbolo usado na ficha para a distância real de comutação, à qual são referidos alguns desvios do sensor. (Ref.: distância real de comutação Sr: 5 ± 10 % mm)
