Sensor Indutivo IFM IG6616 IO-Link M18x1

Pré-visualizar: IG6616 IFM - Sensor Indutivo IFM Detecção de Posição IO-Link M18x1 60mm PNP/NPN

IG6616 IFM - Sensor Indutivo IFM Detecção de Posição IO-Link M18x1 60mm PNP/NPN

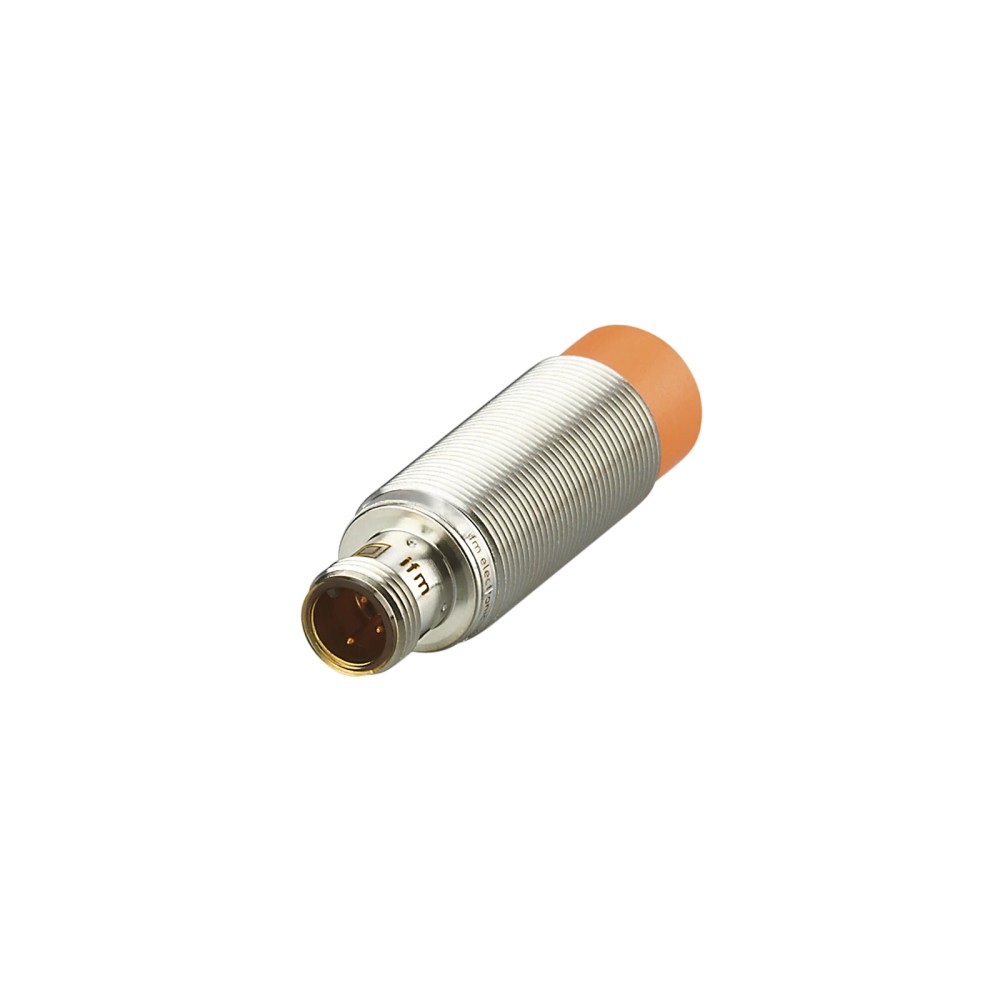

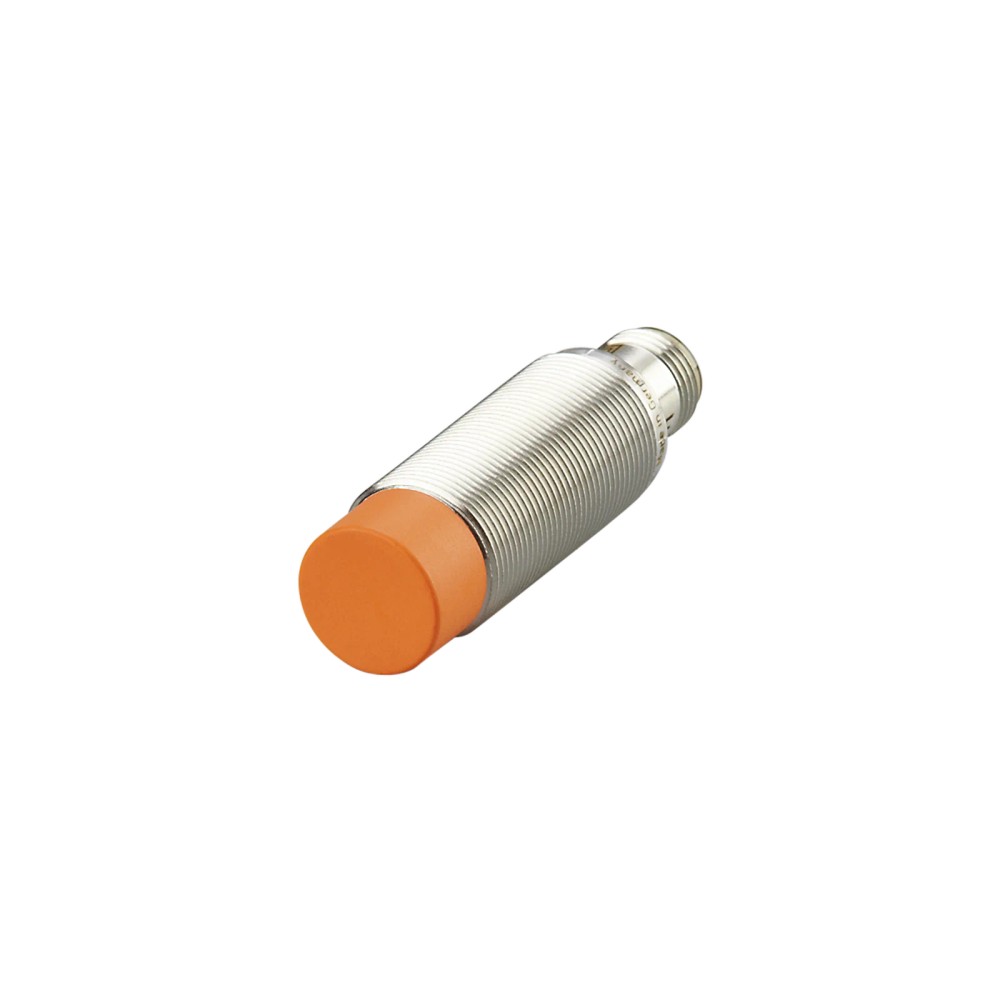

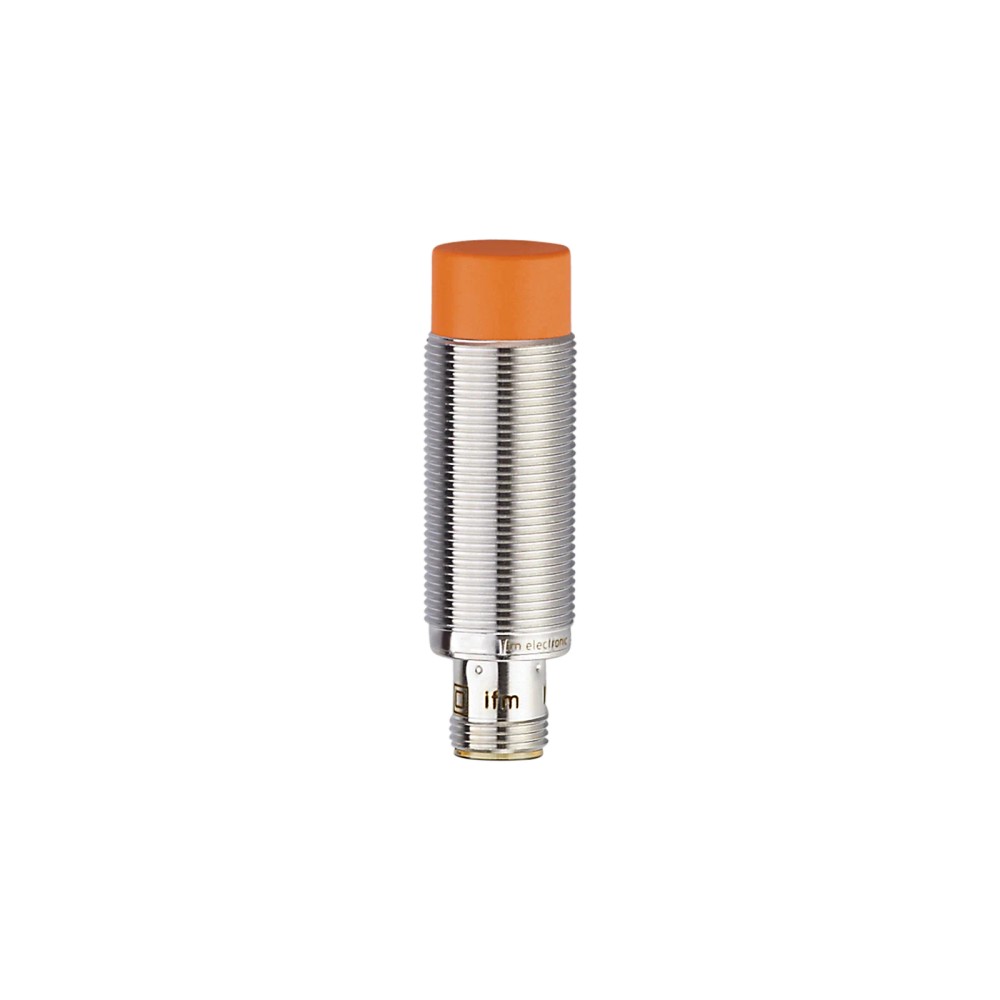

Imagem meramente ilustrativa

R$ 777,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG6616
EAN: 4021179303248
NCM do produto: 85365090

Destaques do Produto Rosca M18 x 1...mais

Fechar menu

Saiba mais sobre: "IG6616 IFM - Sensor Indutivo IFM Detecção de Posição IO-Link M18x1 60mm PNP/NPN"

Destaques do Produto

Rosca

M18 x 1

Comprimento

60 mm

Saída

PNP/NPN

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG6616 Detecção de Posição IO-Link M18x1 60mm PNP/NPN

O sensor indutivo IG6616 da IFM oferece detecção precisa de posição em metais através de tecnologia IO-Link. Com corpo em rosca M18x1 e proteção robusta IP69K, é ideal para ambientes industriais agressivos. Sua eletrônica permite configuração flexível entre saídas PNP ou NPN e opera com eficiência entre -40 e 85 °C.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IG6616
Conexão	M12
Tipo de Sensor	Indutivo
Frequência	300 Hz
Material	Metal
Proteção	IP69K
Comunicação	IO-Link
Tensão	10...30 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes com alta umidade e processos de lavagem (IP69K)
Linhas de montagem que demandam parametrização remota
Aplicações de detecção de posição de precisão

⚠ Considere outro se precisa de:

Instalação embutida (o sensor é não embutido)
Ambientes com temperaturas operacionais acima de 85 °C
Aplicações que exijam proteção IP inferior a IP65

APLICAÇÕES E USO

Detecção de posição em linhas de montagem automatizadas
Monitoramento de peças metálicas em ambientes de lavagem industrial
Aplicações de controle de fluxo e movimento em sistemas com IO-Link
Ambientes externos ou sujeitos a variações térmicas drásticas

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG6616 Detecção de Posição IO-Link M18x1 60mm PNP/NPN, verifique estes pontos:

Escolha este sensor se

Você necessita de comunicação IO-Link para diagnóstico remoto ou precisa de um sensor resistente a IP69K.

Busque outra opção se

O projeto exigir montagem embutida em metal, caso em que um sensor blindado seria tecnicamente adequado.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admissível para operação
Consumo de corrente	< 15 mA	Consumo energético em operação normal

Entradas/saídas
Configuração de saída	PNP/NPN	Modo de chaveamento selecionável
Frequência de comutação	300 Hz	Velocidade máxima de comutação
Queda de tensão	2,5 V	Perda de sinal na saída DC

Dados mecânicos
Dimensões	M18 x 1 / 60 mm	Formato físico e comprimento
Montagem	Não embutido	Requisito de espaço de instalação
Material do corpo	Latão revestido com bronze	Proteção contra corrosão

Condições ambientais
Proteção IP	IP 65/66/67/68/69K	Resistência contra poeira e fluidos
Temperatura ambiente	-40...85 °C	Limites térmicos de operação

Interfaces
Interface	IO-Link	Tecnologia de comunicação digital

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 38.4 kBaud)

Conexões

Elétrica M12, 3 fios

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de lavagem com alta pressão	✓	Grau de proteção IP69K atende requisitos de lavagem industrial.
Montagem embutida em bloco de aço	✗	Sensor é não embutido, requer face livre para evitar interferência no campo magnético.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG6616 Detecção de Posição IO-Link M18x1 60mm PNP/NPN

Certificar-se de que a tensão de operação esteja desligada.
Posicionar o sensor no suporte de montagem M18.
Roscar as porcas de fixação garantindo o aperto manual.
Conectar o cabo M12 de 3 fios seguindo o esquema elétrico.
Verificar a ausência de metal ao redor da face sensora (não embutido).
Ligar o sistema e verificar o status nos LEDs de indicação.

Diagrama Elétrico Pinagem

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status não acende ou pisca	Curto-circuito na carga de saída	Verificar tensão de alimentação e integridade do cabo
Falsa detecção ou falha de chaveamento	Instalação embutida em metal	Validar distância mínima de metal ao redor da face sensora
Queda de tensão excessiva	Sobrecarga na linha de sinal	Medir corrente de carga versus especificação (máx 100mA)
Sinal intermitente	Mau contato no conector M12	Inspecionar pinos do conector quanto a corrosão ou oxidação

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IG6616 (Datasheet) Desenho Dimensional IG6616 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IG6616 da IFM?

O IG6616 é um sensor indutivo com interface IO-Link projetado para detecção de posição em aplicações industriais que exigem alta resistência ambiental.

O que acompanha o produto?

O pacote inclui o sensor e duas porcas de fixação em latão revestido com bronze branco.

O sensor pode ser utilizado em ambientes acima de 85 °C?

Não, este modelo possui uma faixa de operação de -40 °C a 85 °C, sendo inadequado para temperaturas superiores a esse limite.

Este sensor é do tipo faceado ou embutido?

Não, o design deste sensor é do tipo não embutido, exigindo uma zona de livre detecção ao redor da face sensora para garantir o funcionamento correto.

Como identifico se o sensor parou de funcionar?

Verifique o status através dos 4 LEDs amarelos de sinalização na parte traseira; a ausência de luz com objeto presente indica falha de detecção ou alimentação.

O que causa a falha na saída de comutação?

A queda de tensão pode ser causada por curto-circuito na carga ou sobrecarga na saída, o que pode ser verificado medindo a tensão na linha de sinal com um multímetro.

Quais as vantagens de escolher a versão com IO-Link?

A tecnologia IO-Link permite monitoramento de diagnóstico remoto, alteração de parâmetros de comutação e configuração da saída sem necessidade de ajustes físicos.

Este sensor é vendido em kits ou como peça avulsa?

Este produto é fornecido como uma unidade sensora pronta para uso, não sendo vendido como parte de um kit de acessórios ou componentes adicionais.

Qual o cuidado principal na instalação?

A instalação deve ser feita utilizando as porcas de fixação fornecidas, garantindo que o sensor não sofra impacto mecânico na face sensora.

Qual a procedência deste sensor?

A IFM Electronic é a fabricante e responsável pela tecnologia deste componente, garantindo a procedência e suporte técnico conforme normas IEC.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto a ponto que permite a troca de dados digitais entre o sensor e o controlador. (Ref.: Interface de comunicação)

IP69K

Grau de proteção que garante resistência contra entrada de poeira e jatos de água em alta pressão e temperatura. (Ref.: Proteção IP)

PNP/NPN

Configuração eletrônica da saída que permite ao sensor alternar entre lógica positiva ou negativa dependendo da carga. (Ref.: Configuração de saída)

Sensor Indutivo

Dispositivo que detecta objetos metálicos sem contato físico através de campos eletromagnéticos. (Ref.: Tipo de sensor)

M12

Padrão de conector circular industrial amplamente utilizado para conexão elétrica e transmissão de sinais. (Ref.: Tipo de conexão)
