Sensor Indutivo Alta Temperatura IFM IG6614 M18

Pré-visualizar: IG6614 IFM - Sensor Indutivo Alta Temperatura Detecção industrial M18 5mm PNP NA 5m

IG6614 IFM - Sensor Indutivo Alta Temperatura Detecção industrial M18 5mm PNP NA 5m

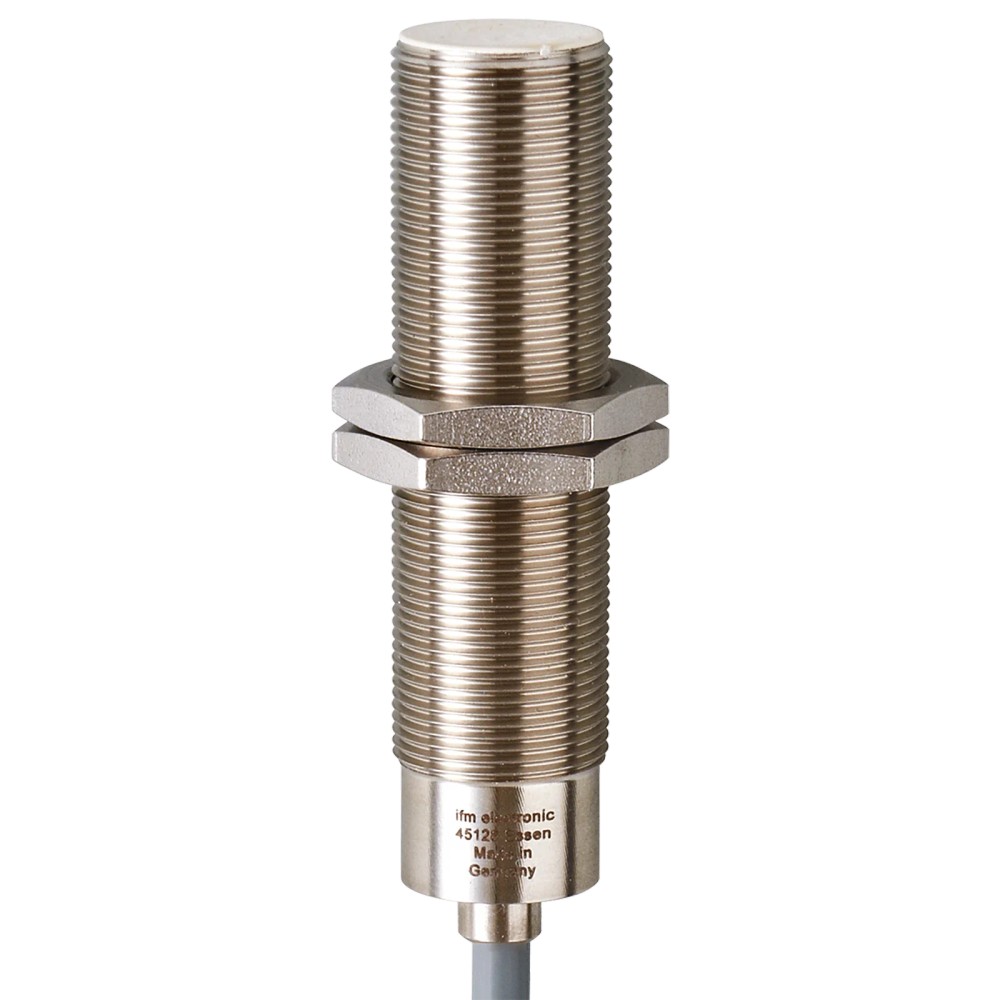

Imagem meramente ilustrativa

R$ 3.241,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG6614
EAN: 4021179271530
NCM do produto: 85365090

Destaques do Produto Temperatura de operação...mais

Fechar menu

Saiba mais sobre: "IG6614 IFM - Sensor Indutivo Alta Temperatura Detecção industrial M18 5mm PNP NA 5m"

Destaques do Produto

Temperatura de operação

0...180 °C

Distância nominal de detecção

5 mm

Tipo de saída

PNP normalmente aberto

Alimentação

10...35 V DC

Tipo e comprimento de conexão

Cabo de silicone de 5 m, 3 fios

Montagem e formato

Embutido; rosca M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo de alta temperatura IFM IG6614, M18 x 1, alcance de 5 mm, PNP normalmente aberto, cabo de silicone de 5 m

O IFM IG6614 é um sensor indutivo para detectar objetos metálicos em aplicações industriais de alta temperatura. Opera entre 0 e 180 °C e oferece alcance nominal de 5 mm, instalação embutida e saída PNP normalmente aberta. Possui alimentação de 10 a 35 V DC e cabo de silicone de 5 m.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Faixa de temperatura	0...180 °C
Alcance de detecção	5 mm, montagem embutida
Saída	PNP, normalmente aberto
Alimentação	10...35 V DC
Frequência de comutação	400 Hz
Conexão elétrica	Cabo de silicone de 5 m, 3 fios
Grau de proteção	IP 65
Dimensões	M18 x 1; comprimento de 70 mm
Corrente máxima de saída	150 mA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais em que seja necessário detectar objetos metálicos e a temperatura de operação do sensor esteja entre 0 e 180 °C.
Instalações que aceitem sensor indutivo M18 x 1 embutido, alcance nominal de 5 mm e saída PNP normalmente aberta.
Sistemas de controle com alimentação DC entre 10 e 35 V e entrada compatível com saída PNP.

⚠ Considere outro se precisa de:

Aplicações cuja temperatura de operação exceda 180 °C ou fique abaixo de 0 °C.
Instalações que exijam saída NPN, normalmente fechada ou sinal analógico; a ficha identifica saída PNP normalmente aberta.
Aplicações que requeiram alcance nominal superior a 5 mm ou frequência de comutação superior a 400 Hz.

APLICAÇÕES E USO

Uso comprovado pela ficha: aplicações industriais em áreas de alta temperatura, dentro da faixa de operação de 0 a 180 °C.
Possibilidade de aplicação: detecção de objetos metálicos em sistemas de automação que aceitem sensor indutivo embutido M18 x 1, saída PNP normalmente aberta e alcance nominal de 5 mm. Validar material, geometria e distância efetiva na aplicação.
A compatibilidade com o controlador depende da entrada PNP, da alimentação DC de 10 a 35 V e dos limites de corrente da saída; a ficha não identifica protocolos de comunicação.

COMO ESCOLHER

Antes de comprar o Sensor indutivo de alta temperatura IFM IG6614, M18 x 1, alcance de 5 mm, PNP normalmente aberto, cabo de silicone de 5 m, verifique estes pontos:

Escolha o IG6614 quando

A aplicação exigir detecção indutiva em ambiente de 0 a 180 °C, montagem embutida M18 x 1, alcance nominal de 5 mm e saída PNP normalmente aberta. Confirme também a compatibilidade elétrica da entrada do controlador com PNP e com a faixa de alimentação de 10 a 35 V DC.

Busque outra configuração quando

O sistema exigir saída NPN, normalmente fechada ou analógica, alimentação fora de 10 a 35 V DC, temperatura fora de 0 a 180 °C, alcance nominal acima de 5 mm ou comutação acima de 400 Hz. Verifique no datasheet do modelo alternativo os requisitos da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Modelo	IG6614	Código do produto IFM.
Tipo de produto	Sensor indutivo de alta temperatura	Categoria e princípio de detecção informados na ficha.
GTIN	4021179271530	Identificador global do produto.
Marca	IFM	Fabricante indicado no anúncio.

Área de aplicação
Aplicação indicada	Aplicações em áreas de alta temperatura	Descrição de aplicação da ficha; observar a faixa operacional especificada.
Temperatura de operação	0...180 °C	Limites de operação informados.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação elétrica.
Tensão de operação	10...35 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 15 mA	Valor máximo informado para consumo do sensor.
Categoria de isolamento	III	Classificação informada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada nos dados do produto.
Proteção contra curto-circuitos	Sim	Proteção indicada nos dados do produto.
Proteção contra sobrecarga	Sim	Proteção indicada nos dados do produto.

Saídas
Função de saída	Normalmente aberto	Estado funcional informado para a saída de comutação.
Tipo de saída	PNP	Tipo de saída de comutação.
Corrente residual máxima	0,5 mA	Limite especificado para a corrente residual.
Corrente máxima contínua da saída	150 mA	Limite de corrente informado para a saída de comutação DC.
Queda de tensão máxima da saída	2 V	Limite especificado para a saída de comutação DC.

Detecção e comutação
Alcance de detecção nominal	5 mm	Distância nominal indicada para a detecção.
Distância de trabalho	0...4,1 mm	Faixa de trabalho informada na ficha.
Método de montagem	Embutido	Condição de montagem especificada.
Frequência de comutação DC	400 Hz	Frequência máxima de comutação informada.
Histerese	3...15 % de Sr	Faixa indicada em relação ao alcance nominal Sr.
Variação no ponto de comutação	-15...15 % de Sr	Desvio informado em relação ao alcance nominal Sr.
Fator de correção por material	Aço inoxidável: 0,6; latão: 0,3; alumínio: 0,2; cobre: 0,1	Valores de correção associados aos materiais indicados na ficha; considerar ao avaliar a distância efetiva de detecção.

Conexão elétrica e cabeamento
Tipo de conexão	Cabo de silicone de 5 m	Cabo integrado especificado para o produto.
Construção do cabo	3 x 0,22 mm²; diâmetro de 5 mm	Dados de construção informados na ficha.
Característica do cabo	Altamente flexível	Descrição fornecida para o cabo; não implica raio mínimo de curvatura especificado.
Identificação dos fios	BK = preto; BN = marrom; BU = azul	Códigos de cores de fios informados na ficha.

Condições ambientais e proteção
Grau de proteção	IP 65	Classificação de proteção declarada; observar as condições de instalação e conexão do fabricante.
Compatibilidade eletromagnética	EN 61000-4-2 ESD: 2 kV CD / 4 kV AD; EN 61000-4-3 HF irradiado: 3 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-6 AF com fio: 3 V	Níveis e normas informados nos dados do produto.

Dados mecânicos
Formato	Invólucro com forma construtiva de roscas	Tipo de construção informado.
Rosca	M18 x 1	Dimensão de conexão mecânica.
Comprimento	70 mm	Comprimento informado para o sensor.
Material da bucha rosqueada	Aço inoxidável	Material indicado para a bucha.
Material da face ativa	LCP	Material indicado para a face ativa.
Peso	263 g	Massa informada no conjunto de atributos do produto.
Porcas de fixação	2	A ficha de atributos informa duas porcas de fixação.

Dados de confiabilidade
MTTF	682 anos	Valor de MTTF informado nos atributos do produto; não representa garantia de vida útil em uma aplicação específica.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Conexão por cabo de silicone de 5 m, 3 x 0,22 mm², com fios BN (marrom), BK (preto) e BU (azul). Alimentação de 10...35 V DC; saída PNP normalmente aberta, corrente máxima contínua de saída de 150 mA. A compatibilidade depende da entrada do controlador e dos limites elétricos do circuito. Não há protocolo de comunicação especificado.

Processo Sensor com rosca M18 x 1 e montagem embutida. A ficha não informa uma conexão de processo dedicada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com sensor PNP normalmente aberto e alimentação de 10...35 V DC	✓	A saída é PNP normalmente aberta e a faixa de alimentação especificada é 10...35 V DC; confirme os limites da entrada e da carga conectada.
Sistema que exige saída NPN ou normalmente fechada	✗	A ficha identifica saída PNP normalmente aberta.
Aplicação com temperatura entre 0 e 180 °C	✓	Essa é a faixa de temperatura informada para o produto.
Aplicação com temperatura abaixo de 0 °C ou acima de 180 °C	✗	A condição excede a faixa de temperatura especificada.
Instalação que aceita rosca M18 x 1, montagem embutida e distância nominal de detecção de 5 mm	✓	Esses dados mecânicos e de detecção correspondem às especificações do IG6614.
Controlador que exija protocolo de comunicação digital	✗	A ficha fornecida não especifica protocolo de comunicação; o produto é descrito com saída de comutação PNP.

INSTALAÇÃO

Como instalar o Sensor indutivo de alta temperatura IFM IG6614, M18 x 1, alcance de 5 mm, PNP normalmente aberto, cabo de silicone de 5 m

Confirme que as condições de temperatura da instalação estão dentro de 0...180 °C e que a aplicação requer detecção indutiva.
Verifique no equipamento a rosca M18 x 1, o espaço disponível para o comprimento de 70 mm e a montagem embutida.
Fixe o sensor com as porcas indicadas na ficha, sem aplicar torque não especificado; consulte o datasheet para instruções de montagem.
Desenergize o circuito antes da ligação e confirme que a alimentação está entre 10 e 35 V DC.
Identifique os condutores pela ficha: BN marrom, BK preto e BU azul; conecte conforme o diagrama oficial e a entrada PNP do controlador.
Após a instalação, energize o circuito e verifique a comutação com um alvo apropriado, respeitando os limites da saída e a distância de trabalho especificada.

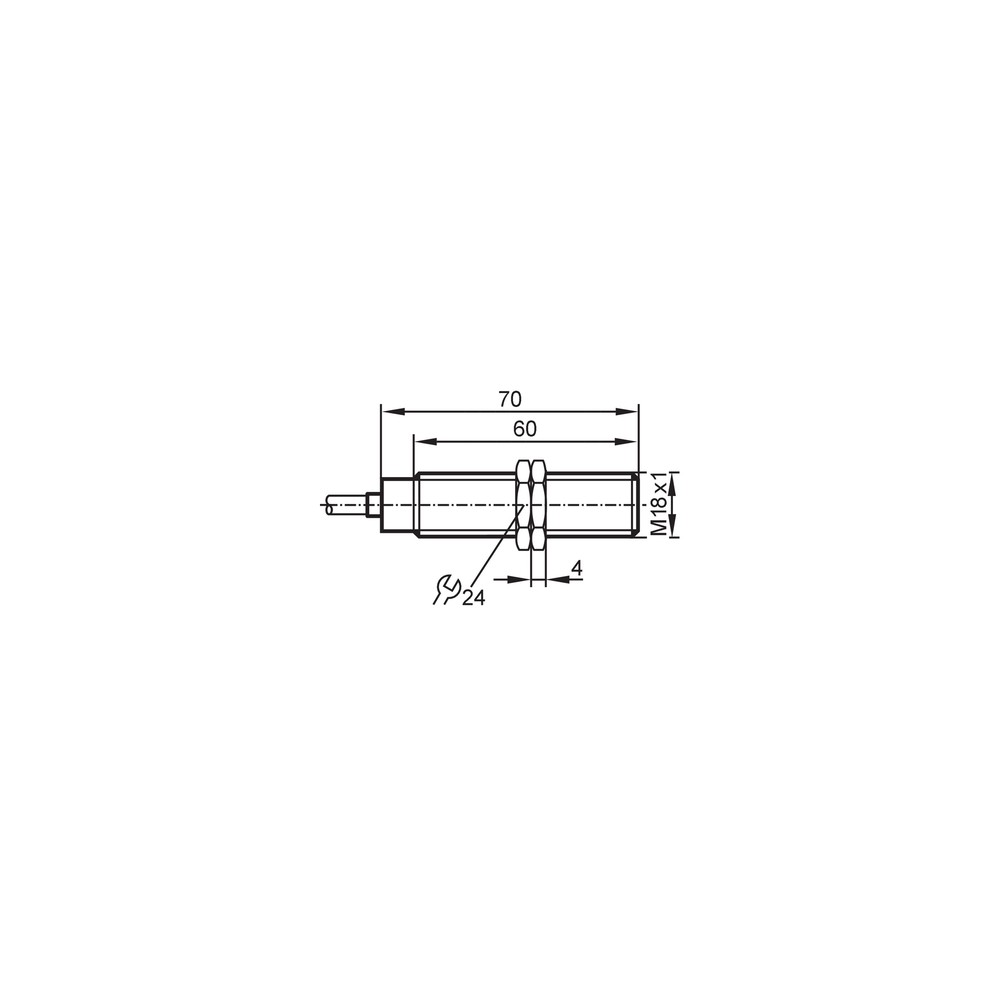

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação, conforme dados de atributos do produto.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a detecção.	Alimentação fora da faixa especificada, ligação incorreta dos condutores ou entrada do controlador não compatível com saída PNP normalmente aberta.	Meça a alimentação no sensor, confira BN, BK e BU no diagrama oficial e valide o tipo e os limites da entrada do controlador.
A comutação ocorre somente quando o alvo está muito próximo ou não ocorre na distância esperada.	Distância de trabalho, montagem ou material do alvo diferentes das condições consideradas; a ficha apresenta fatores de correção por material.	Confira a montagem embutida e a distância de trabalho de 0...4,1 mm; verifique o material do alvo e consulte os fatores de correção do datasheet.
A saída permanece ativa ou inativa sem corresponder ao estado esperado do processo.	Interpretação incorreta da função normalmente aberta ou incompatibilidade entre a saída PNP e o circuito de entrada.	Compare a lógica esperada com a saída PNP normalmente aberta e verifique o sinal na entrada do controlador durante aproximação e afastamento do alvo.
O sensor deixa de operar após aquecimento do conjunto.	Temperatura no sensor fora da faixa de 0...180 °C ou problema na alimentação ou no cabeamento.	Meça a temperatura junto ao sensor e confirme a tensão de alimentação e a integridade do cabo de silicone antes de substituir o componente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IG6614 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG6614 e para quem ele serve?

É um sensor indutivo de alta temperatura destinado à detecção de objetos metálicos em aplicações industriais. É indicado para sistemas que aceitem montagem embutida M18 x 1 e saída PNP normalmente aberta.

O sensor pode ser ligado a qualquer entrada de CLP?

Não necessariamente: a entrada precisa ser compatível com saída PNP normalmente aberta e com os limites elétricos do circuito. A alimentação especificada para o sensor é de 10 a 35 V DC.

O que acompanha o produto?

A ficha de atributos informa duas porcas de fixação. O sensor possui cabo de silicone integrado de 5 m; outros itens não estão especificados.

Este modelo serve para detectar objetos não metálicos?

A ficha identifica o produto como sensor indutivo, mas não especifica detecção de objetos não metálicos. Verifique o princípio de detecção exigido pela aplicação no datasheet do fabricante.

Posso usar o IG6614 em temperatura acima de 180 °C?

Não; a faixa de temperatura especificada termina em 180 °C. Para temperaturas superiores, selecione uma solução cuja faixa operacional cubra a condição real.

O sensor não comuta: o que devo verificar antes de trocá-lo?

Verifique primeiro a tensão de alimentação, a identificação dos fios e a compatibilidade PNP da entrada do controlador. Confira também se o alvo está dentro da distância de trabalho e se o material afeta a detecção.

A distância de detecção ficou menor do que o esperado; qual pode ser a causa?

A distância de trabalho informada é de 0 a 4,1 mm, e a ficha apresenta fatores de correção conforme o material. Confira a montagem embutida, a posição do alvo e o material antes de concluir que o sensor está defeituoso.

Devo comprar este modelo ou um sensor NPN?

Escolha o IG6614 se o circuito exigir saída PNP normalmente aberta e atender à faixa de alimentação de 10 a 35 V DC. Se a entrada exigir NPN, procure uma versão com essa saída e confirme os demais requisitos no respectivo datasheet.

Quais cuidados devo ter na instalação do cabo e do sensor?

Desenergize o circuito antes de ligar os condutores, confirme a alimentação e siga o diagrama oficial para as cores BN, BK e BU. Não force a rosca e consulte o datasheet para detalhes de instalação não especificados na ficha.

Como confirmar a origem e a documentação técnica do IG6614?

A ficha identifica a IFM como fabricante e disponibiliza a folha de dados oficial do IG6614 em PDF. Consulte esse documento para validar ligações e condições de montagem antes da instalação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza o princípio indutivo para detectar objetos; o IG6614 é especificado como sensor indutivo.

PNP

Tipo de saída de comutação indicado para o sensor; a compatibilidade depende da entrada do circuito de controle.

Normalmente aberto (NA)

Função de saída identificada como normalmente aberta na ficha do produto.

Alcance nominal Sr

Referência de alcance usada nos dados de detecção e nos desvios expressos como porcentagem de Sr.

Montagem embutida

Método de instalação especificado para o sensor, relevante para sua integração mecânica e detecção.
