Sensor Indutivo IFM IG6119 - Alta Temperatura M18

Pré-visualizar: IG6119 IFM - Sensor Indutivo Alta Temperatura Detecção em Ambientes Quentes M18 8mm PNP NA 180°C

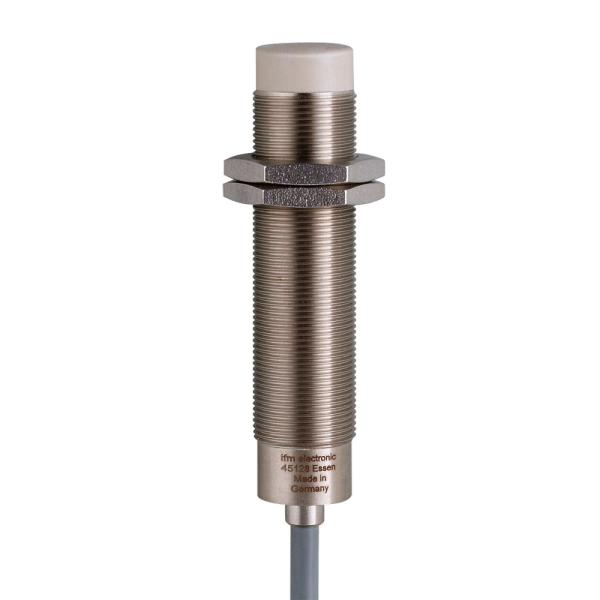

IG6119 IFM - Sensor Indutivo Alta Temperatura Detecção em Ambientes Quentes M18 8mm PNP NA 180°C

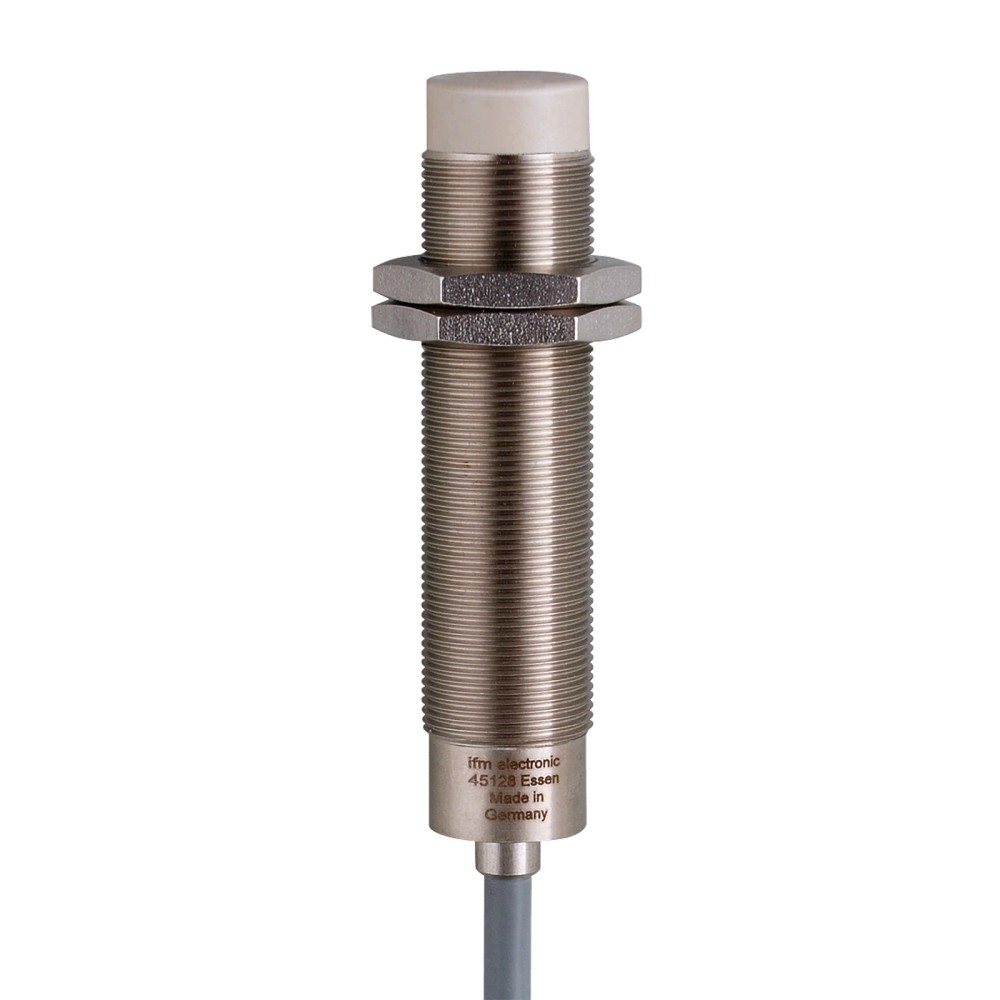

Imagem meramente ilustrativa

R$ 2.860,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG6119
EAN: 4021179253949
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm...mais

Fechar menu

Saiba mais sobre: "IG6119 IFM - Sensor Indutivo Alta Temperatura Detecção em Ambientes Quentes M18 8mm PNP NA 180°C"

Destaques do Produto

Alcance nominal

8 mm

Saída

PNP normalmente aberta

Temperatura ambiente

0 a 180 °C

Montagem

Não embutida; rosca M18 x 1

Ligação

Cabo de silicone de 5 m, 3 fios

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo de alta temperatura IFM IG6119, M18 x 1, 8 mm, PNP normalmente aberto, 0 a 180 °C

O IFM IG6119 é um sensor indutivo para detectar objetos metálicos em aplicações que operam em ambientes quentes. Tem alcance nominal de detecção de 8 mm, saída PNP normalmente aberta e temperatura ambiente de operação de 0 a 180 °C. Possui montagem não embutida e cabo de silicone de 5 m com três fios.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo, para alta temperatura
Alcance de detecção	8 mm; montagem não embutida
Saída	PNP, normalmente aberta
Temperatura ambiente	0 a 180 °C
Conexão elétrica	Cabo de silicone de 5 m; 3 fios
Rosca e comprimento	M18 x 1; comprimento de 77 mm
Alimentação	10 a 35 V DC
Frequência de comutação	400 Hz
Grau de proteção	IP 65

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações com temperatura ambiente entre 0 e 180 °C.
Instalações que atendam à montagem não embutida e à distância de detecção nominal de 8 mm.
Circuitos de comando compatíveis com saída PNP normalmente aberta, alimentação de 10 a 35 V DC e conexão por cabo de três fios.

⚠ Considere outro se precisa de:

Aplicações cuja temperatura ambiente fique fora da faixa especificada de 0 a 180 °C.
Instalações que exijam montagem embutida: este modelo é especificado para montagem não embutida.
Circuitos que não sejam compatíveis com a saída PNP normalmente aberta ou com a alimentação de 10 a 35 V DC.

APLICAÇÕES E USO

Aplicação explicitamente indicada: detecção indutiva em áreas de alta temperatura, respeitando a faixa ambiente de 0 a 180 °C.
Possibilidade de aplicação: monitoramento de presença ou posição de objetos metálicos em máquinas ou processos quentes, desde que o alvo, a distância de trabalho, a montagem e a interface elétrica sejam compatíveis. A ficha não especifica um setor ou equipamento particular.
A ficha informa grau de proteção IP 65; verifique se as condições reais de exposição e instalação atendem aos requisitos da aplicação.

COMO ESCOLHER

Antes de comprar o Sensor indutivo de alta temperatura IFM IG6119, M18 x 1, 8 mm, PNP normalmente aberto, 0 a 180 °C, verifique estes pontos:

Escolha o IG6119 quando

A aplicação exigir detecção indutiva em ambiente de 0 a 180 °C, montagem não embutida, saída PNP normalmente aberta e alcance nominal de 8 mm.

Procure outra configuração quando

O circuito exigir saída diferente de PNP normalmente aberta, montagem embutida ou temperatura fora da faixa de 0 a 180 °C. Confirme no datasheet do sensor alternativo a compatibilidade elétrica, mecânica e ambiental.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo de alta temperatura	Destinado, conforme a ficha, a aplicações em áreas de alta temperatura.
Código do fabricante / SKU / part number	IG6119	Identificação do modelo.
Marca	IFM	Fabricante indicado no anúncio.
GTIN	4021179253949	Identificador comercial do produto.
Categoria	Sensor indutivo	Classificação do produto.

Dados elétricos
Tensão de operação	10 a 35 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 15 mA	Valor informado na ficha técnica.
Classe de proteção elétrica	III	Classificação indicada pelo fabricante.
Proteção contra curto-circuito	Sim	Proteção declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 2 kV CD / 4 kV AD; EN 61000-4-3: HF irradiado 3 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 3 V	Níveis e referências EMC informados na ficha.

Saída e comutação
Configuração de saída	PNP, normalmente aberta	Função elétrica e estado de saída especificados.
Corrente máxima constante de saída DC	150 mA	Limite máximo informado para a saída.
Queda de tensão máxima na saída DC	2 V	Valor máximo informado na ficha.
Frequência de comutação DC	400 Hz	Frequência de comutação especificada.
Variação do ponto de comutação	-15 a 15 % de Sr	Variação indicada em relação à distância nominal.

Detecção e desvios
Alcance de detecção	8 mm	Alcance nominal especificado.
Distância de trabalho	0 a 6,5 mm	Faixa de trabalho indicada na ficha.
Histerese	3 a 15 % de Sr	Valor especificado em relação à distância nominal Sr.
Fator de correção	Aço inoxidável: 0,6; latão: 0,3; alumínio: 0,2; cobre: 0,1	Fatores de correção por material indicados na ficha; considere-os ao avaliar o alcance efetivo.

Condições ambientais
Temperatura ambiente de operação	0 a 180 °C	Faixa declarada para operação.
Grau de proteção	IP 65	Grau de proteção indicado pelo fabricante; não implica adequação a condições além das cobertas pela classificação.

Dados mecânicos
Designação da rosca	M18 x 1	Dimensão da rosca de montagem.
Comprimento	77 mm	Comprimento informado para o sensor.
Tipo de montagem	Não embutido	Condição de instalação especificada.
Material da bucha rosqueada	Aço inoxidável	Material indicado na ficha.
Material da face ativa	LCP	Material indicado na ficha.
Invólucro	Forma construtiva de rosca	Descrição construtiva do sensor.
Peso	262,5 g	Valor informado no dataset do produto.

Conexão elétrica
Tipo de conexão	Cabo de silicone, altamente flexível	Tipo de conexão informado na ficha.
Comprimento do cabo	5 m	Comprimento especificado.
Número de fios e seção	3 x 0,22 mm²	Configuração do cabo indicada na ficha.

Dados de confiabilidade e fornecimento
MTTF	683 anos	Valor de MTTF informado no dataset; não representa garantia de vida útil individual.
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.50.90	Classificação fiscal apresentada no dataset.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha técnica; o produto fornece saída de comutação PNP normalmente aberta.

Conexões

Elétrica Cabo de silicone de 5 m, 3 x 0,22 mm², três fios. Alimentação de 10 a 35 V DC; saída PNP normalmente aberta. Corrente máxima constante de saída: 150 mA. Verifique a compatibilidade do circuito de entrada com PNP e com os limites elétricos do sensor.

Processo Conexão mecânica por rosca M18 x 1; montagem não embutida. Não há conexão de processo para fluido indicada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou circuito de comando compatível com sensor PNP normalmente aberto e alimentação de 10 a 35 V DC	✓	A saída PNP normalmente aberta e a faixa de alimentação estão especificadas; confirme também os limites de corrente da entrada.
Instalação que requer montagem não embutida e rosca M18 x 1	✓	A ficha especifica montagem não embutida e rosca M18 x 1.
Circuito que exige saída NPN ou normalmente fechada	✗	A saída deste modelo é PNP normalmente aberta.
Instalação cuja temperatura ambiente esteja fora de 0 a 180 °C	✗	A faixa de temperatura ambiente especificada é de 0 a 180 °C.
Aplicação que exige alcance nominal superior a 8 mm	✗	O alcance de detecção especificado é 8 mm; a distância de trabalho indicada é de 0 a 6,5 mm.

INSTALAÇÃO

Como instalar o Sensor indutivo de alta temperatura IFM IG6119, M18 x 1, 8 mm, PNP normalmente aberto, 0 a 180 °C

Confirme que a temperatura ambiente prevista está entre 0 e 180 °C e que o circuito aceita saída PNP normalmente aberta.
Verifique no desenho dimensional o espaço de instalação e a compatibilidade da rosca M18 x 1.
Instale como sensor não embutido, respeitando as condições de montagem do fabricante.
Posicione o alvo dentro da distância de trabalho indicada e considere o fator de correção correspondente ao material do alvo.
Conecte os três fios do cabo de acordo com o esquema de ligação do datasheet; não deduza a pinagem por cores sem consultar o documento.
Após energizar dentro da faixa de 10 a 35 V DC, valide a comutação e confirme que a corrente da carga não excede o limite de saída especificado.

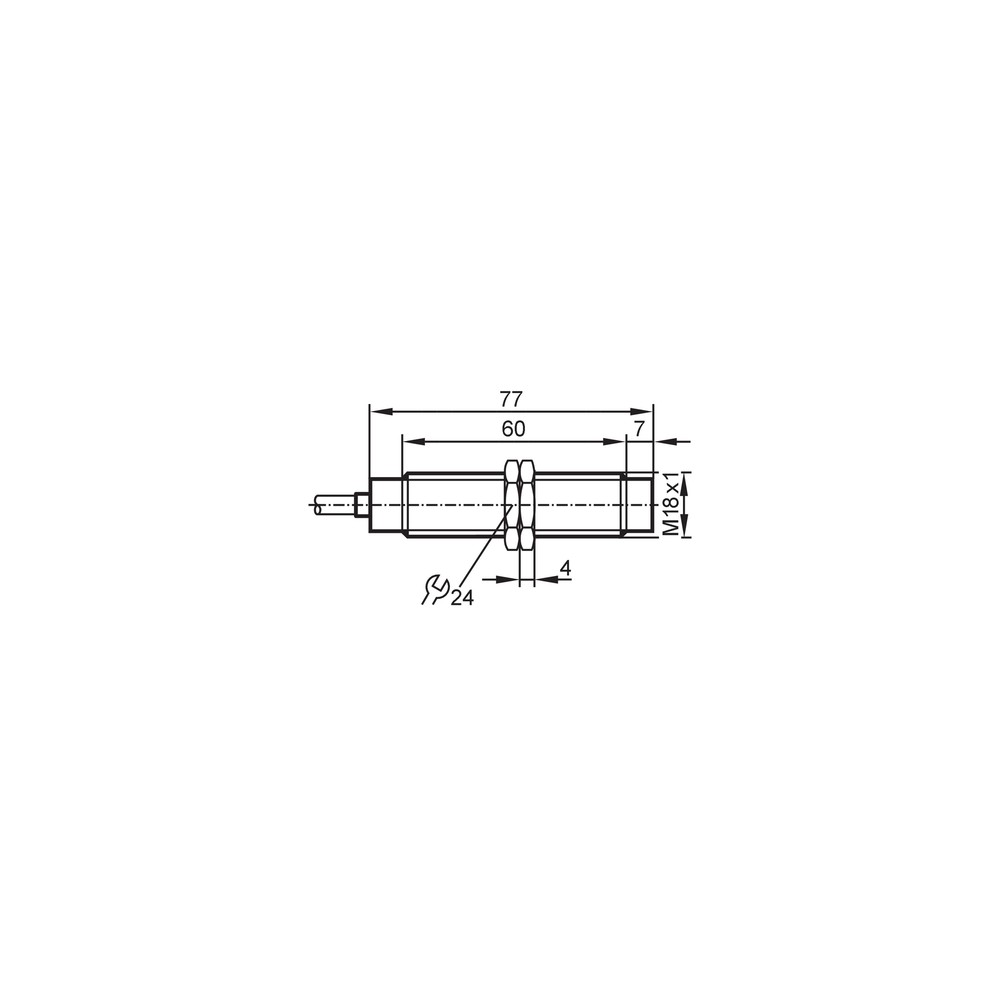

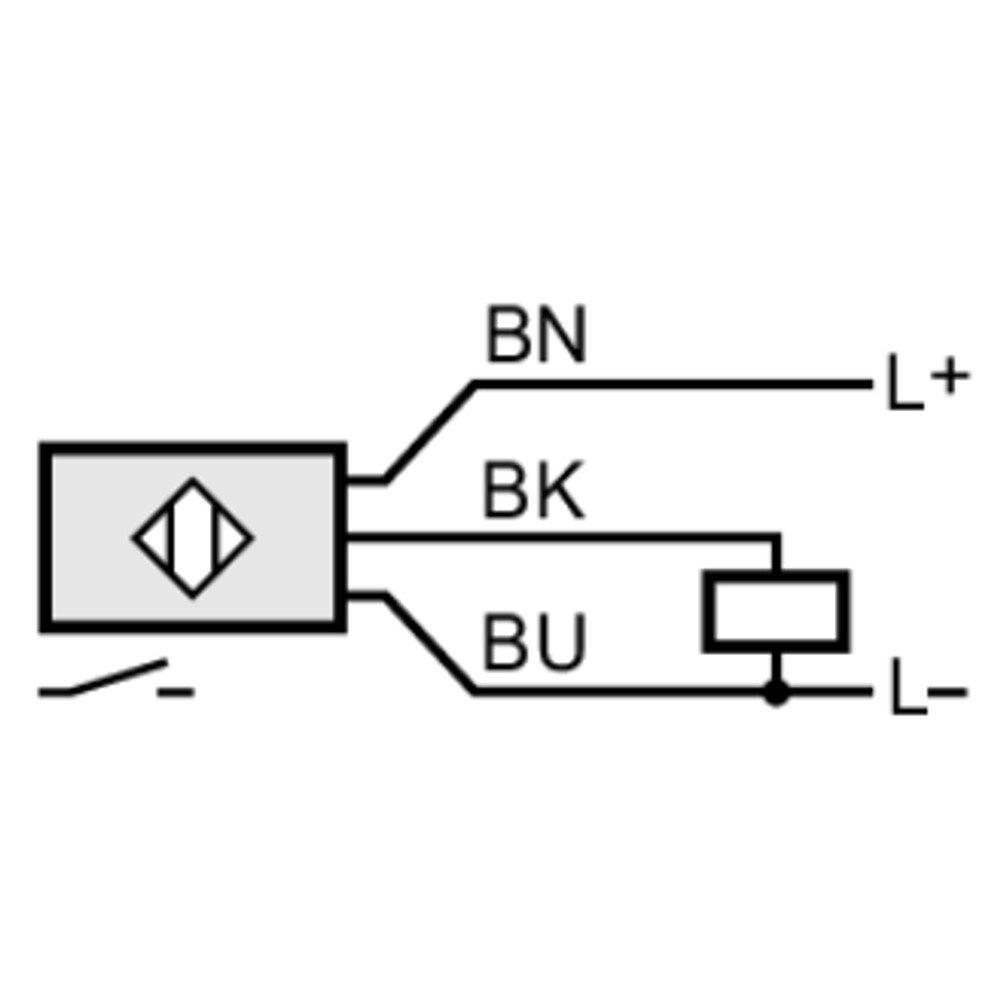

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incompatível com entrada PNP ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais e confira o esquema de ligação no datasheet; depois teste a detecção dentro da distância de trabalho especificada.
A entrada do controlador permanece ativa quando se esperava que estivesse desligada.	A saída é normalmente aberta e pode não corresponder à lógica esperada pelo circuito.	Confirme a lógica requerida pela entrada e compare-a com a especificação PNP normalmente aberta do IG6119.
A distância de detecção observada é menor que a esperada.	Distância de trabalho, material do alvo ou fator de correção podem afetar a detecção.	Confira a distância entre sensor e alvo, a faixa de trabalho de 0 a 6,5 mm e o fator de correção aplicável ao material.
O sensor apresenta funcionamento intermitente em operação.	Conexão elétrica, alimentação ou carga fora dos limites especificados.	Inspecione o cabo e as conexões, meça a alimentação e verifique se a corrente da carga está dentro do limite máximo de saída.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IG6119 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG6119 e para que serve?

É um sensor indutivo de alta temperatura para detectar objetos metálicos. A ficha indica saída PNP normalmente aberta e alcance nominal de 8 mm.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação e uma unidade por embalagem. O sensor possui cabo de silicone de 5 m.

Ele funciona com entrada NPN ou normalmente fechada?

Não conforme a configuração especificada: o IG6119 tem saída PNP normalmente aberta. Confirme que a entrada do controlador aceita esse tipo de sinal.

Posso instalar este modelo embutido?

A ficha especifica montagem não embutida. Para instalação embutida, selecione um modelo cuja ficha declare esse tipo de montagem.

O sensor não detecta o alvo; o que devo conferir antes de substituí-lo?

Verifique a alimentação de 10 a 35 V DC, a ligação da saída PNP e a posição do alvo. Confira também a distância de trabalho e o fator de correção do material.

A detecção fica instável quando a máquina está quente; qual é a verificação inicial?

Confirme se a temperatura ambiente está dentro da faixa de 0 a 180 °C. Inspecione também o cabo e as conexões e valide a alimentação e a carga do circuito.

Devo escolher o IG6119 ou um sensor indutivo de temperatura padrão?

Escolha o IG6119 se a aplicação exigir operação ambiente até 180 °C e suas condições elétricas e mecânicas forem compatíveis. Compare a faixa de temperatura especificada pelo fabricante antes de selecionar outra versão.

Este produto é vendido como kit com vários sensores?

A ficha indica 1 peça por embalagem, além de 2 porcas de fixação incluídas. Não há indicação de um kit com múltiplos sensores.

Que cuidados devo ter ao instalar o sensor?

Respeite a montagem não embutida, confirme a rosca M18 x 1 e consulte o datasheet para a ligação dos três fios. Verifique a distância de trabalho e os limites elétricos antes de energizar.

Qual é a procedência ou a garantia deste produto?

A ficha identifica a IFM como fabricante e informa que a venda e a entrega são realizadas pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria. Não há informação de garantia na ficha técnica fornecida.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; o IG6119 é especificado para detecção de objetos metálicos.

PNP

Tipo de saída de comutação indicado para o IG6119; a compatibilidade depende da entrada do circuito de comando. (Ref.: saída PNP)

Normalmente aberto (NA)

Configuração de saída indicada na ficha como normalmente aberta. (Ref.: configuração de saída)

Montagem não embutida

Instalação em que o sensor não é especificado para ficar embutido na superfície de montagem. (Ref.: tipo de montagem)

Símbolo usado na ficha para a distância nominal de detecção, em relação à qual são expressos parâmetros como histerese e variação do ponto de comutação. (Ref.: histerese 3 a 15 % de Sr; variação -15 a 15 % de Sr)
