Sensor Indutivo IFM IG6118 M18 PNP 8mm

Pré-visualizar: IG6118 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm IP69K

IG6118 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm IP69K

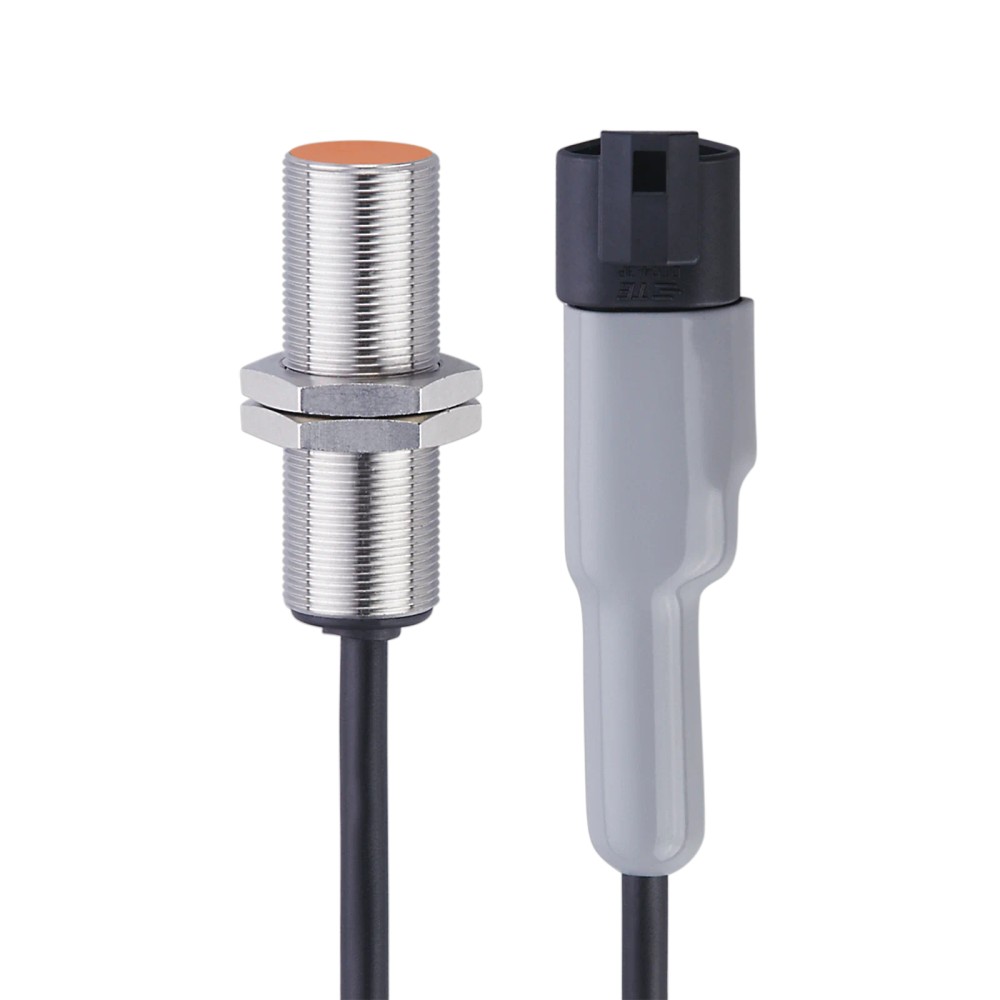

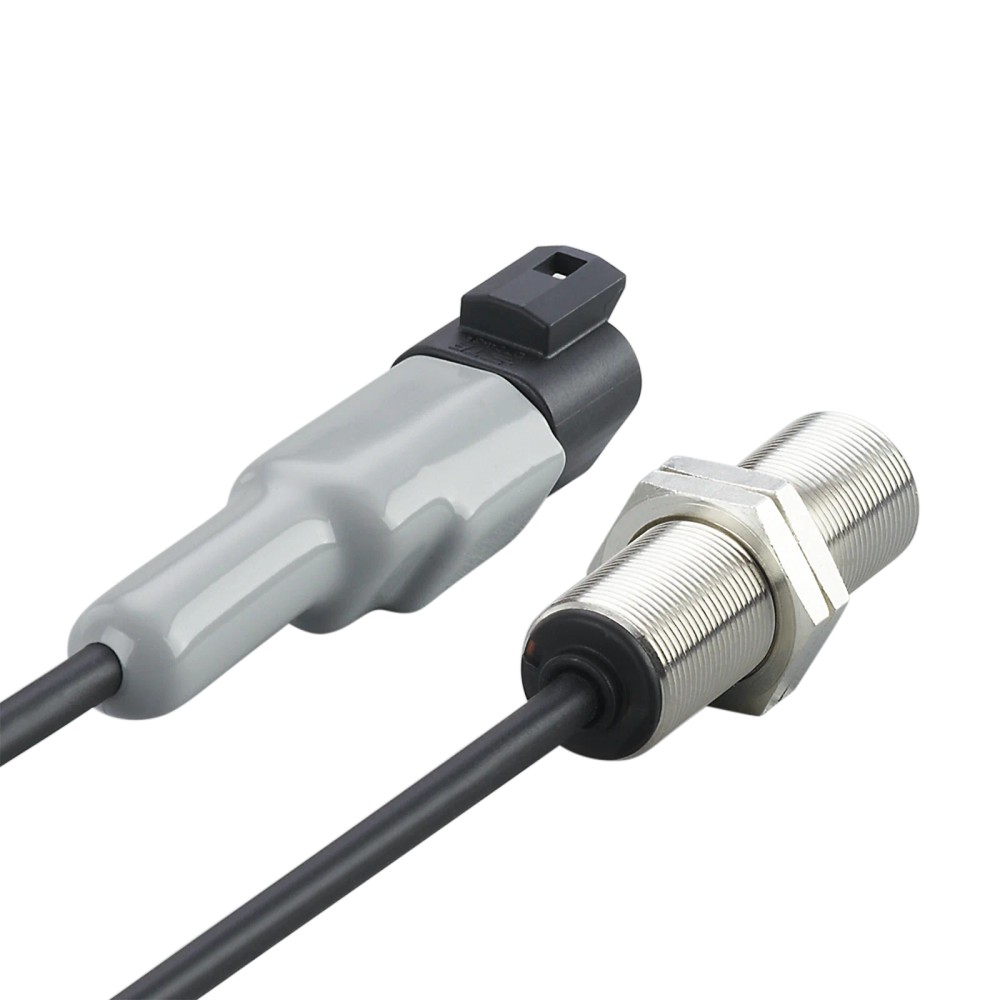

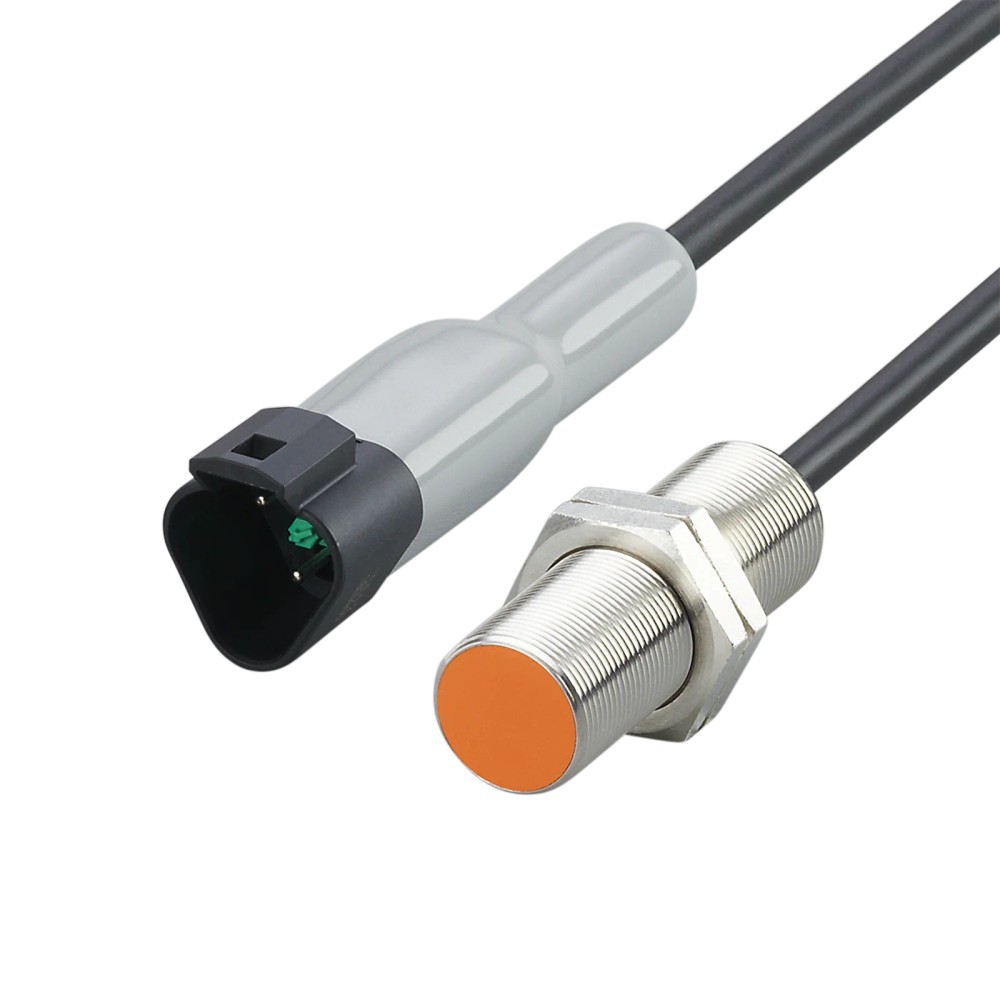

Imagem meramente ilustrativa

R$ 866,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG6118
EAN: 4021179253932
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IG6118 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 8mm IP69K"

Destaques do Produto

Tecnologia

Indutiva

Saída elétrica

PNP normalmente aberta

Alcance nominal

8 mm, montagem embutida

Alimentação

10...36 V DC

Conexão

Cabo PUR de 0,47 m com conector DEUTSCH DT04-3P

Proteção e ambiente

IP 69K; -40...70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG6118, M18 x 1, PNP normalmente aberto, alcance de detecção de 8 mm, IP 69K

O IFM IG6118 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação. Possui saída PNP normalmente aberta, alcance de detecção de 8 mm e montagem embutida. A conexão combina cabo PUR de 0,47 m e conector DEUTSCH DT04-3P; o grau de proteção informado é IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Saída	PNP, normalmente aberta
Alcance de detecção	8 mm; montagem embutida
Tensão de operação	10...36 V DC
Conexão elétrica	Cabo PUR de 0,47 m e conector DEUTSCH DT04-3P
Grau de proteção	IP 69K
Frequência de comutação	500 Hz
Temperatura ambiente	-40...70 °C
Dimensões	M18 x 1 / L = 54 mm
Corrente máxima constante da saída	250 mA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em sistemas de automação que aceitem saída PNP normalmente aberta e alimentação de 10...36 V DC.
Instalações que exijam montagem embutida em alojamento roscado M18 x 1 e distância nominal de detecção de 8 mm.
Aplicações em que a conexão DEUTSCH DT04-3P e o cabo PUR de 0,47 m correspondam à interface elétrica instalada.
Ambientes cuja temperatura ambiente esteja dentro de -40...70 °C e que requeiram o grau de proteção IP 69K indicado na ficha.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do controlador exigir saída NPN ou normalmente fechada: a ficha especifica saída PNP normalmente aberta.
Não selecionar quando a tensão disponível estiver fora da faixa de 10...36 V DC.
Não selecionar quando a distância de detecção necessária exceder o alcance nominal de 8 mm; a distância de trabalho informada é 0...6,48 mm.
Não selecionar sem validar a compatibilidade do conector DEUTSCH DT04-3P com o chicote ou equipamento existente.

APLICAÇÕES E USO

Uso especificado de forma geral para detecção indutiva de objetos; a ficha não lista uma aplicação ou setor específico.
Possibilidade de uso em automação com entrada PNP normalmente aberta e alimentação de 10...36 V DC, desde que a distância, o material-alvo, a montagem e a conexão atendam aos dados do sensor. Essa aplicação é inferida a partir das características elétricas e mecânicas, não apresentada como aplicação de referência pelo fabricante.
Para objetos de aço inoxidável, latão, alumínio ou cobre, considere os fatores de correção informados (0,7; 0,5; 0,4; 0,3, respectivamente) ao avaliar a distância de detecção. A ficha não identifica a liga específica nem fornece uma distância garantida para cada peça.
A operação deve respeitar a temperatura ambiente de -40...70 °C e as condições de instalação correspondentes ao grau IP 69K; a ficha não especifica outras condições de processo.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG6118, M18 x 1, PNP normalmente aberto, alcance de detecção de 8 mm, IP 69K, verifique estes pontos:

Escolha o IG6118 quando

A aplicação requer detecção indutiva, saída PNP normalmente aberta, alimentação DC entre 10 e 36 V, alcance nominal de 8 mm e montagem embutida M18 x 1.

Considere outra configuração quando

A entrada de controle exigir NPN ou saída normalmente fechada, a alimentação estiver fora da faixa especificada ou a distância de trabalho necessária ultrapassar 6,48 mm. Compare também a conexão elétrica e o espaço de montagem com os requisitos da instalação.

Valide antes da substituição

Confirme a lógica da entrada, a tensão, a rosca, a distância de detecção e o encaixe do conector DEUTSCH DT04-3P. A compatibilidade mecânica M18 x 1 não garante compatibilidade elétrica.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Tecnologia de detecção indicada pelo fabricante.
Característica especial	Alcance aumentado	Característica declarada na ficha do produto.
SKU / Part Number	IG6118	Código de identificação do produto.
GTIN	4021179253932	Identificador comercial informado para o produto.
Marca	IFM / ifm electronic	Marca indicada nas fontes do anúncio e do catálogo.
Categoria	Sensor indutivo	Classificação do produto.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...36 V DC	Faixa de operação informada pelo fabricante.
Consumo de corrente	< 15 mA	Valor informado na ficha.
Classe de proteção	II	Classe declarada na ficha do produto.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso de proteção informado pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção contra curto-circuito indicada na ficha.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV linha a linha; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e normas de compatibilidade eletromagnética listados na ficha.

Saídas e comutação
Função de saída	Normalmente aberto	Estado funcional de saída especificado.
Saída de comutação	PNP	Tipo de saída elétrica.
Frequência de comutação DC	500 Hz	Frequência máxima de comutação informada.
Corrente máxima constante da saída DC	250 mA	Limite de corrente constante especificado.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação.
Display de estado	1 LED amarelo de status de chaveamento	Indicador visual de estado informado na ficha.

Detecção e desvios
Alcance de detecção	8 mm	Alcance nominal informado para a montagem especificada.
Distância de trabalho	0...6,48 mm	Faixa de trabalho declarada na ficha.
Montagem	Embutido	Tipo de montagem especificado.
Histerese	1...20 % de Sr	Faixa de histerese informada; Sr é a referência indicada pelo fabricante.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção de alcance por material listados na ficha.

Conexões e cabeamento
Conexão elétrica	Cabo PUR de 0,47 m, Ø 5,4 mm, 3 x 0,5 mm²; conector DEUTSCH DT04-3P, 3 contatos	Configuração de cabo, seção e conector indicada pelo fabricante.
Número de fios	3	Quantidade de fios informada nos dados do produto.

Condições ambientais
Temperatura ambiente	-40...70 °C	Limites de temperatura ambiente especificados.
Grau de proteção	IP 69K	Grau de proteção declarado na ficha.

Dados mecânicos
Dimensões	M18 x 1 / L = 54 mm	Dimensão e rosca informadas para o corpo do sensor.
Invólucro	Forma construtiva de roscas	Construção mecânica indicada na descrição do produto.
Material do invólucro	Latão revestido com bronze branco	Material declarado para o invólucro.
Material da face ativa	PBT	Material declarado para a face ativa.
Material das tampas	TPU	Material declarado para as tampas.
Peso	123 g	Peso informado no catálogo.
Porcas de fixação	2 unidades	Acessórios de fixação listados como material incluído.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Confiabilidade e classificação
MTTF	1610 anos	Valor de MTTF informado na ficha; não representa uma garantia de vida útil.
NCM	8536.50.90	Código de classificação fiscal listado no catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; a saída informada é discreta PNP normalmente aberta.

Conexões

Elétrica Alimentação de 10...36 V DC; conexão por cabo PUR de 0,47 m, 3 x 0,5 mm², com conector DEUTSCH DT04-3P de 3 contatos. Validar pinagem e ligação com o diagrama oficial antes da energização.

Processo Não há conexão de processo informada. A fixação mecânica é por corpo roscado M18 x 1, com montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou controlador compatível com sensor PNP normalmente aberto e alimentação de 10...36 V DC	✓	A ficha especifica saída PNP normalmente aberta e faixa de tensão de operação de 10...36 V DC; confirmar a pinagem no documento do fabricante.
Entrada que exige sensor NPN ou saída normalmente fechada	✗	A saída especificada para este modelo é PNP normalmente aberta.
Instalação com alojamento roscado M18 x 1 e montagem embutida	✓	A ficha informa designação M18 x 1 e tipo de montagem embutido; dimensões e folgas da instalação devem ser verificadas no desenho.
Sistema que exige conexão elétrica diferente de DEUTSCH DT04-3P	✗	O sensor possui cabo PUR de 0,47 m terminado em conector DEUTSCH DT04-3P; a ficha não informa outro conector.
Detecção requerida além de 6,48 mm de distância de trabalho	✗	A distância de trabalho especificada é 0...6,48 mm, embora o alcance nominal seja 8 mm.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG6118, M18 x 1, PNP normalmente aberto, alcance de detecção de 8 mm, IP 69K

Confirme que a alimentação disponível está entre 10 e 36 V DC e que a entrada de controle aceita saída PNP normalmente aberta.
Verifique se a rosca M18 x 1 e o espaço disponível correspondem ao desenho dimensional do sensor.
Instale o sensor na configuração embutida especificada e confirme que o alvo metálico e a distância atendem ao alcance e aos fatores de correção aplicáveis.
Conecte o cabo e o conector DEUTSCH DT04-3P conforme a pinagem do datasheet oficial; não presuma a identificação dos condutores sem consultar o diagrama.
Aperte e fixe o conjunto conforme os requisitos mecânicos da instalação, sem aplicar torque não especificado pelo fabricante.
Energize o circuito e verifique a comutação na entrada de controle e o indicador LED amarelo; valide a detecção na condição real de operação.

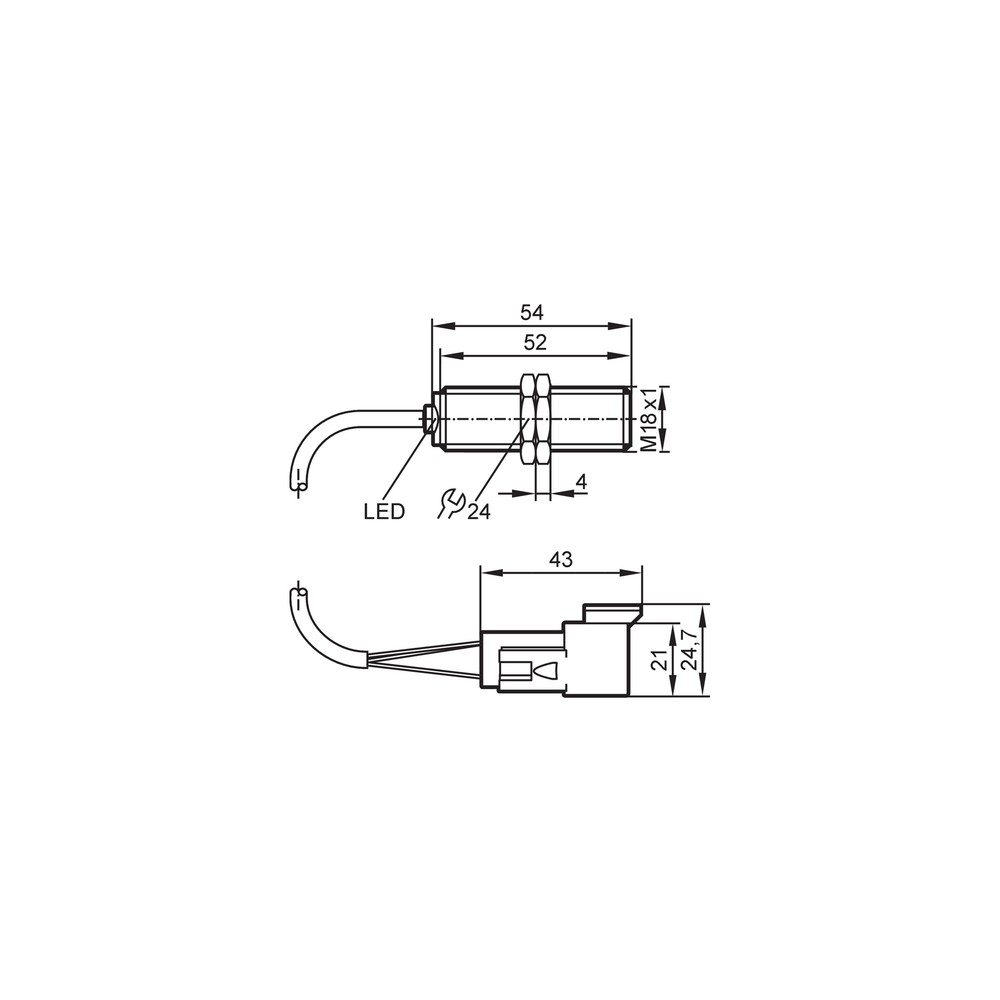

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta durante a aproximação do alvo.	Alimentação fora da faixa, ligação incorreta, incompatibilidade entre saída PNP e entrada de controle ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais, confira a pinagem no datasheet, confirme o tipo de entrada e teste a detecção dentro de 0...6,48 mm.
A entrada do controlador permanece inativa apesar de o sensor indicar comutação.	A entrada pode exigir lógica diferente, como NPN ou normalmente fechada, ou a ligação pode não corresponder à saída PNP normalmente aberta.	Compare a configuração da entrada com a saída PNP normalmente aberta e verifique o estado do LED e do sinal na entrada do controlador.
A distância de detecção observada é menor do que a esperada.	Material do alvo com fator de correção inferior ao aço, montagem ou distância diferentes das condições de referência, ou alvo além da distância de trabalho.	Identifique o material do alvo, aplique o fator de correção informado na ficha e confira a posição do sensor e a distância de trabalho.
O sinal apresenta interrupções ou não chega ao equipamento de controle.	Conector DEUTSCH DT04-3P mal encaixado, cabeamento interrompido ou conexão incompatível com o chicote instalado.	Inspecione o encaixe e a continuidade do cabo; compare conector e pinagem com o datasheet antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IG6118 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG6118 e como ele detecta objetos?

É um sensor indutivo que detecta objetos metálicos sem contato. Sua saída é PNP normalmente aberta.

O IG6118 funciona com qual tensão e qual conexão elétrica ele usa?

Opera com 10...36 V DC e utiliza cabo PUR de 0,47 m com conector DEUTSCH DT04-3P de 3 contatos. Confira a pinagem no datasheet antes da ligação.

O que acompanha o sensor?

A ficha lista 2 porcas de fixação como material incluído. A embalagem está indicada como 1 peça.

Posso usar este modelo em uma entrada NPN ou normalmente fechada?

A ficha especifica saída PNP normalmente aberta, portanto essa configuração não corresponde ao tipo de saída do IG6118. Verifique os requisitos da entrada antes da compra.

Ele serve para detectar objetos de alumínio ou cobre na mesma distância do aço?

Não se deve assumir a mesma distância: a ficha informa fatores de correção de 0,4 para alumínio e 0,3 para cobre, contra 1 para aço. Considere esses fatores na validação da aplicação.

O sensor não aciona a entrada do CLP; o que devo verificar antes de trocar?

Confirme primeiro a tensão de alimentação, a pinagem do conector e se a entrada aceita PNP normalmente aberto. Verifique também se o alvo está dentro da distância de trabalho.

O alcance real ficou abaixo do esperado; isso significa que o sensor está com defeito?

Não necessariamente: material do alvo, fator de correção, posição de montagem e distância podem alterar a detecção. Compare a condição instalada com os fatores e limites especificados antes de substituir o sensor.

Para escolher entre este sensor e outro modelo, o que devo comparar?

Compare a lógica de saída, a tensão, o alcance e a distância de trabalho, o tipo de montagem e a conexão elétrica. O IG6118 é especificado como PNP normalmente aberto, 8 mm, embutido, 10...36 V DC e conector DEUTSCH DT04-3P.

Como devo instalar e testar o IG6118?

Confira a rosca M18 x 1, instale na configuração embutida e ligue conforme o diagrama oficial. Depois, valide a comutação e o LED amarelo na condição real de operação.

É possível ligar o IG6118 diretamente a qualquer motor?

A ficha não especifica compatibilidade direta com motores; informa uma saída PNP com corrente máxima constante de 250 mA. Verifique os requisitos do circuito de entrada e não conecte uma carga sem validar sua compatibilidade elétrica.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; neste modelo, destinado à detecção de objetos metálicos. (Ref.: Tipo de sensor: indutivo.)

PNP

Tipo de saída de comutação especificado para o sensor. (Ref.: Saída de comutação: PNP.)

Normalmente aberto

Função de saída indicada na ficha para o estado de comutação do sensor. (Ref.: Função de saída: normalmente aberto.)

Distância de trabalho

Faixa de distância de operação declarada para a detecção. (Ref.: Distância de trabalho: 0...6,48 mm.)

Fator de correção

Fator listado para considerar materiais diferentes do aço na avaliação do alcance. (Ref.: aço 1; aço inoxidável 0,7; latão 0,5; alumínio 0,4; cobre 0,3.)
