Sensor Analógico Indutivo IFM IG6087

Pré-visualizar: IG6087 IFM - Sensor Analógico Indutivo Detecção e Medição IO-Link M18 0.5-5mm

IG6087 IFM - Sensor Analógico Indutivo Detecção e Medição IO-Link M18 0.5-5mm

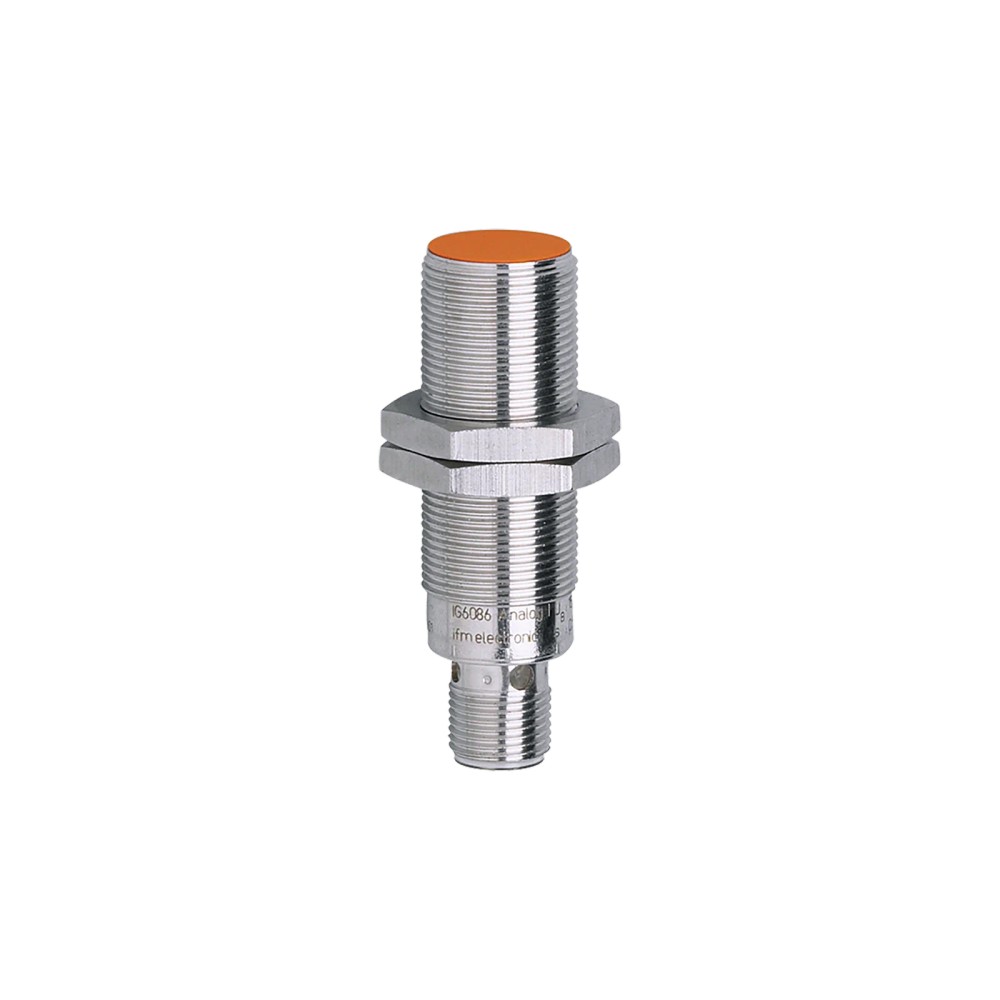

Imagem meramente ilustrativa

R$ 1.310,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG6087
EAN: 4021179116978
NCM do produto: 85365090

Destaques do Produto Alcance de medição...mais

Fechar menu

Saiba mais sobre: "IG6087 IFM - Sensor Analógico Indutivo Detecção e Medição IO-Link M18 0.5-5mm"

Destaques do Produto

Alcance de medição

0,5 a 5 mm

Sinal analógico

0 a 10 V

Interface

IO-Link; modo SIO disponível

Saída de comutação

PNP/NPN parametrizável

Montagem

Embutida, formato M18 x 1

Alimentação

15 a 30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Analógico Indutivo IFM IG6087 com IO-Link, M18 x 1, alcance de medição de 0,5 a 5 mm

O IFM IG6087 é um sensor indutivo analógico para detectar e medir a distância de alvos metálicos dentro de sua faixa de medição. Fornece saída analógica de 0 a 10 V e comunicação IO-Link, além de saída PNP/NPN parametrizável. Tem formato roscado M18 x 1, montagem embutida e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo analógico
Faixa de medição	0,5 a 5 mm
Saída analógica	0 a 10 V, linear
Comunicação	IO-Link, revisão 1.1
Saída de comutação	PNP/NPN parametrizável
Formato e montagem	M18 x 1; montagem embutida
Conexão elétrica	1 x M12, codificação A, 4 contatos
Tensão de operação	15 a 30 V DC
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição analógica de distância de alvos metálicos em aplicações que aceitem saída de 0 a 10 V e faixa de 0,5 a 5 mm.
Instalações que requeiram comunicação IO-Link ou operação no modo SIO, conforme configuração do sistema.
Montagem embutida em alojamento compatível com sensor roscado M18 x 1.

⚠ Considere outro se precisa de:

Aplicações que exijam medir fora da faixa de 0,5 a 5 mm ou uma saída analógica diferente de 0 a 10 V.
Instalações sem alimentação DC entre 15 e 30 V ou sem conexão elétrica compatível com M12 codificação A de 4 contatos.
Aplicações que precisem detectar alvos não metálicos: o princípio de detecção informado é indutivo; confirme a adequação do alvo e o fator de correção do material no datasheet.

APLICAÇÕES E USO

Aplicação comprovada pela função declarada: detecção e medição indutiva de alvos dentro da faixa de 0,5 a 5 mm; a condição de saída analógica de referência especifica aproximação frontal e alvo de aço St37 de 18 x 18 x 1 mm.
Possibilidade de integração inferida: realimentação de distância para controlador com entrada de 0 a 10 V, desde que a entrada, a carga mínima de 2000 Ω e a alimentação do sensor atendam às especificações.
Possibilidade de integração inferida: leitura de dados cíclicos e acíclicos via IO-Link em master compatível com classe A e revisão 1.1; confirmar suporte ao perfil e parametrização no sistema.
Pode ser considerado em ambientes dentro de -25 a 80 °C e nas condições de proteção declaradas. Para uso UL, a temperatura ambiente indicada é -25 a 60 °C.
O fator de correção varia conforme o material do alvo. A ficha informa valores diferentes para aço, aço inoxidável, latão, alumínio e cobre; considere-os ao avaliar a distância de detecção.

COMO ESCOLHER

Antes de comprar o Sensor Analógico Indutivo IFM IG6087 com IO-Link, M18 x 1, alcance de medição de 0,5 a 5 mm, verifique estes pontos:

Escolha o IG6087 quando

A aplicação exigir detecção e medição indutiva entre 0,5 e 5 mm, saída analógica linear de 0 a 10 V e/ou dados por IO-Link, com montagem embutida M18 x 1 e alimentação de 15 a 30 V DC.

Avalie outra especificação quando

O sistema não aceitar sinal de 0 a 10 V, precisar de faixa de medição diferente ou não atender às condições de alimentação e conexão M12. Compare a ficha do sensor alternativo com os requisitos do sistema; não há dados suficientes para indicar um modelo substituto específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor analógico indutivo com IO-Link	Identificação do princípio e da função do produto.
Marca	IFM / ifm electronic	Fabricante informado na ficha.
Modelo, SKU e part number	IG6087	Código de identificação do produto.
GTIN	4021179116978	Identificador comercial informado.
Categoria	Sensores indutivos	Classificação do produto.

Faixa de medição
Alcance de medição	0,5 a 5 mm	Faixa nominal informada pelo fabricante.
Ponto de comutação IO-Link	0,94 a 4,68 mm	Faixa do ponto de comutação informada na ficha.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,5; cobre: 0,4	Valores de correção por material; considerar ao avaliar o alvo.
Condição declarada para saída analógica	Inclinação de 2,222 V/mm na aproximação frontal, com alvo de aço (St37) de 18 x 18 x 1 mm	Condição de referência informada para a saída de 0 a 10 V.

Dados elétricos
Tensão de operação	15 a 30 V DC	Faixa de alimentação especificada.
Tipo de corrente	DC	Alimentação em corrente contínua.
Consumo de corrente	Menor que 30 mA	Consumo informado na ficha.
Classe de proteção	II	Classificação elétrica indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Fontes de alimentação	Limited Voltage/Current	Tipo de fonte indicado na ficha.
Certificações UL informadas	Número de arquivo UL E174191; número de aprovação A024; temperatura ambiente UL Ta: -25 a 60 °C	Dados de aprovação e condição térmica específica UL informados.

Entradas e saídas
Saída analógica	0 a 10 V, linear	Tipo e faixa da saída de medição.
Saída de comutação	PNP/NPN, parametrizável; abertura/fechamento parametrizável	Configuração da saída de comutação indicada na ficha.
Corrente máxima constante da saída DC	100 mA	Limite de corrente constante informado para a saída de comutação DC.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação DC.
Resistência mínima de carga	2000 Ω	Requisito informado para a saída analógica.
Número de fios	3 fios	Característica informada nos dados básicos do anúncio.
Histerese	3 a 15 % de Sr	Histerese parametrizável; Sr conforme nomenclatura da ficha.

Precisão e desvios
Erro de linearidade da saída analógica	±1 % do valor da faixa de medição final	Desvio especificado para a saída analógica.
Repetibilidade da saída analógica	±1 % do valor da faixa de medição final	Precisão de repetibilidade informada.
Coeficiente de temperatura	±0,15 %/K do MEW	Coeficiente informado pelo fabricante; MEW conforme nomenclatura da ficha.
Derivação de temperatura	±5 % do valor da faixa de medição final	Desvio térmico informado na ficha.

Tempos e frequência
Frequência de comutação DC	300 Hz	Frequência máxima especificada para comutação DC.
Tempo de resposta	Menor que 10 ms	Tempo de resposta informado.
Tempo mínimo do ciclo do processo IO-Link	3,2 ms	Ciclo mínimo informado para o processo IO-Link.

Interfaces
Interface de comunicação	IO-Link	Interface digital do sensor.
Revisão IO-Link	1.1	Revisão informada.
Padrão SDCI	IEC 61131-9	Norma indicada para SDCI.
Transferência IO-Link	COM2, 38,4 kBaud	Taxa de transferência informada.
Classe de master port exigida	A	Requisito de compatibilidade com o master.
Modo SIO	Sim	Operação SIO disponível.
DeviceID	1206 no modo de operação default	Identificador informado para o modo default.
Dados cíclicos IO-Link	Valor do processo: 16 bit; estado do dispositivo: 4 bit; informação de comutação binária: 2 bit	Estrutura de dados de processo informada.
Funções acíclicas IO-Link	Contador de ciclos de comutação; ativador de contador de ciclos; contador de horas de operação; temperatura interna; indicação específica da aplicação	Dados e funções acíclicas indicados na ficha.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor; Common - I&D Identification and Diagnosis; Multiple switching signal; Teach channel	Perfis e funções declarados pelo fabricante.

Condições ambientais e proteção
Temperatura ambiente	-25 a 80 °C	Faixa de operação especificada.
Temperatura ambiente UL Ta	-25 a 60 °C	Limite térmico específico informado para certificação UL.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Classes declaradas pelo fabricante; respeitar as condições de instalação e uso do datasheet.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Ensaios e classificação EMC informados.
Resistência a choques	EN 60068-2-27 Ea, 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio declarada.
Resistência duradoura ao choque	EN 60068-2-27, 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condição de ensaio declarada.
Estabilidade de vibração	EN 60068-2-6 Fc, 20 g (10 a 3000 Hz), 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio declarada.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -25 °C, TB = 80 °C, t1 = 30 min, t2 < 10 s, 50 ciclos	Condição de ensaio declarada.

Dados mecânicos
Dimensões	M18 x 1 / comprimento 60 mm	Dimensões construtivas informadas.
Designação da rosca	M18 x 1	Rosca de montagem.
Montagem	Embutida	Tipo de instalação especificado.
Torque máximo de aperto	25 Nm	Limite de aperto informado.
Invólucro	Forma construtiva de roscas	Descrição construtiva do sensor.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela de LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais indicados na ficha.
Peso	54 g	Peso informado no conjunto de dados do produto.

Conexão elétrica
Conector	1 x M12, codificação A, 4 contatos	Conexão elétrica especificada; conferir o esquema de ligação do fabricante.

Displays e elementos de operação
Indicação por LEDs	Alvo na área de medição: 4 LEDs amarelos acesos; alvo fora da área de medição: 4 LEDs amarelos piscando	Comportamento de indicação informado.
Teach channel	Disponível como função do perfil IO-Link	Função informada na descrição do perfil; verificar parametrização no datasheet.

Dados de fornecimento
Material incluído	2 porcas de fixação	Acessórios inclusos conforme ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
MTTF	220 anos	Valor informado no dataset; não representa vida útil garantida.

COMPATIBILIDADE

Comunicação

• IO-Link revisão 1.1, transferência COM2 a 38,4 kBaud; padrão SDCI IEC 61131-9.

• Modo SIO disponível.

• Perfil informado: Smart Sensor - SSP 0 Generic Profiled Sensor; Common - I&D Identification and Diagnosis; funções Multiple switching signal e Teach channel.

• A classe A de master port é exigida. DeviceID informado para o modo de operação default: 1206.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 15 a 30 V DC; corrente consumida menor que 30 mA. Saída analógica de 0 a 10 V e saída de comutação PNP/NPN parametrizável. Verifique o pinout e a configuração no datasheet antes da ligação; o cabo ou conector não está indicado como incluído.

Processo Não há conexão de processo fluida especificada. Conexão mecânica: rosca M18 x 1, montagem embutida; dimensões M18 x 1 / comprimento 60 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador que aceite o sinal analógico de 0 a 10 V	✓	O sensor fornece saída analógica linear de 0 a 10 V; confirmar a compatibilidade elétrica da entrada e da alimentação do sistema.
Master IO-Link com porta classe A e suporte a IO-Link 1.1	✓	A ficha exige classe A e informa IO-Link revisão 1.1 e COM2 a 38,4 kBaud.
Uso convencional da saída de comutação em modo SIO	✓	O modo SIO é informado como disponível; saída PNP/NPN parametrizável. Ajuste a configuração conforme a entrada do controlador.
Instalação com alimentação fora de 15 a 30 V DC	✗	A tensão de operação especificada é 15 a 30 V DC.
Medição exigida abaixo de 0,5 mm ou acima de 5 mm	✗	A faixa de medição especificada é 0,5 a 5 mm.
Alojamento que não aceite rosca M18 x 1 ou montagem embutida	✗	A forma construtiva é roscada M18 x 1 e a montagem especificada é embutida.

INSTALAÇÃO

Como instalar o Sensor Analógico Indutivo IFM IG6087 com IO-Link, M18 x 1, alcance de medição de 0,5 a 5 mm

Confirme que o ponto de instalação aceita rosca M18 x 1 e montagem embutida, com espaço para o comprimento de 60 mm.
Verifique que o alvo e a aplicação estão dentro da faixa de medição de 0,5 a 5 mm; considere o fator de correção do material indicado no datasheet.
Monte o sensor sem exceder o torque máximo de aperto de 25 Nm.
Conecte usando o conector M12 codificação A de 4 contatos e consulte o esquema elétrico do fabricante antes de energizar.
Alimente com tensão DC entre 15 e 30 V; confirme a configuração PNP/NPN e a compatibilidade da entrada do controlador.
Para IO-Link, use master com porta classe A e compatível com revisão 1.1; valide comunicação e indicação dos LEDs após a instalação.

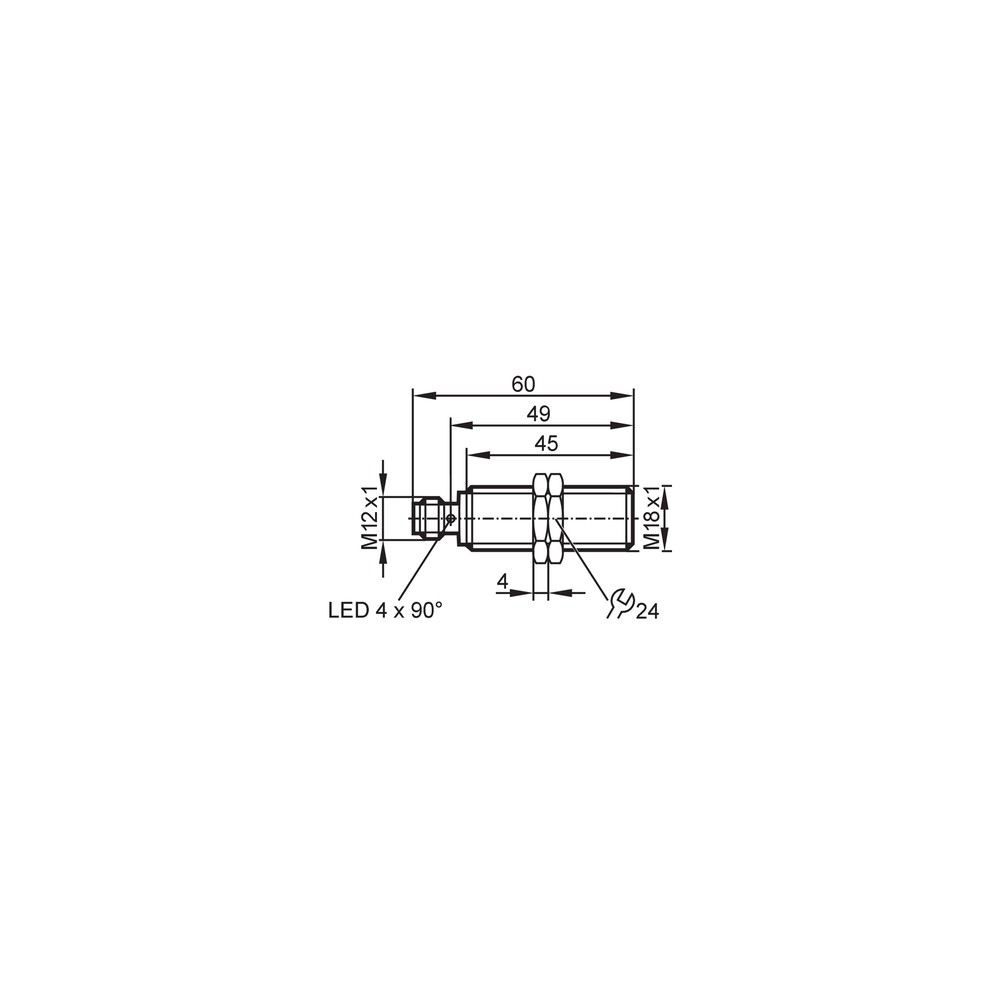

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída analógica não corresponde à leitura esperada.	Alvo fora da faixa de medição, material com fator de correção diferente do aço de referência ou ligação/configuração incompatível com a entrada analógica.	Meça a distância e confirme o material do alvo; compare com a faixa de 0,5 a 5 mm e verifique no datasheet a ligação e as condições da saída de 0 a 10 V.
O controlador não detecta a saída de comutação.	Configuração PNP/NPN ou abertura/fechamento não corresponde à entrada do controlador, ou o alvo está fora do ponto de comutação configurado.	Confira a parametrização da saída, a ligação elétrica e o ponto de comutação IO-Link informado; observe a indicação dos LEDs com o alvo na área de medição.
O master não estabelece comunicação IO-Link.	Porta master incompatível com a classe exigida, configuração de protocolo/porta incorreta ou ligação M12 inadequada.	Confirme porta classe A, suporte a IO-Link 1.1 e COM2 a 38,4 kBaud; confira a ligação conforme o datasheet e valide o DeviceID default 1206.
O sensor não responde ou apresenta comportamento intermitente após a energização.	Alimentação fora da faixa especificada, conexão incorreta, curto-circuito ou condição de carga incompatível.	Meça a alimentação nos terminais e confirme 15 a 30 V DC; inspecione conexão e carga, observando o limite de corrente da saída e os requisitos indicados na ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IG6087 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional) Página oficial do produto IFM IG6087 (Manual)

PERGUNTAS FREQUENTES

O que é o IFM IG6087 e para que serve?

É um sensor indutivo analógico com IO-Link destinado à detecção e medição de alvos dentro de sua faixa especificada. Oferece saída analógica de tensão e saída de comutação parametrizável.

O que preciso para usar o IG6087 com IO-Link?

É necessário um master IO-Link compatível com revisão 1.1 e porta classe A. A ficha informa transferência COM2 a 38,4 kBaud.

O sensor acompanha cabo M12 ou master IO-Link?

A ficha informa como incluídas duas porcas de fixação. Cabo, master IO-Link e outros acessórios não estão listados como inclusos.

Ele mede alvos de alumínio ou cobre da mesma forma que aço?

A ficha informa fatores de correção distintos por material: aço 1, alumínio 0,5 e cobre 0,4, entre outros. Considere esses valores ao avaliar a distância de detecção.

Posso usar o IG6087 para medir fora de 0,5 a 5 mm?

A faixa especificada é de 0,5 a 5 mm. Para uma distância fora desse intervalo, selecione um sensor cuja faixa declarada cubra a aplicação.

Posso ligar o sensor em uma alimentação AC ou acima de 30 V?

A tensão de operação especificada é de 15 a 30 V DC. Não use alimentação AC nem tensão fora dessa faixa.

A saída analógica oscila ou não acompanha o deslocamento do alvo; o que verifico antes de trocar o sensor?

Confira se o alvo está dentro da faixa e se o material corresponde ao fator de correção considerado. Verifique também a alimentação, a conexão e a compatibilidade da entrada com o sinal de 0 a 10 V.

O IO-Link não comunica; o que devo conferir primeiro?

Confirme que a porta do master é classe A e está configurada para IO-Link 1.1, COM2 a 38,4 kBaud. Verifique a ligação M12 e o DeviceID default 1206.

É melhor comprar este sensor ou apenas as porcas de fixação?

O produto é fornecido com duas porcas de fixação, conforme a ficha. Se a necessidade for apenas reposição de porcas, confirme a disponibilidade e a compatibilidade da peça avulsa com o fornecedor; a ficha não informa código de acessório separado.

Que cuidados devo tomar ao instalar o sensor?

Use alojamento M18 x 1 para montagem embutida, não exceda 25 Nm e confira o esquema elétrico do datasheet antes de ligar. Para IO-Link, utilize porta master classe A compatível.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital entre sensor e master, com dados cíclicos e acíclicos informados para este produto. (Ref.: IO-Link revisão 1.1; IEC 61131-9)

Modo SIO

Modo de operação de entrada/saída convencional indicado como disponível no sensor. (Ref.: Modo SIO: sim)

PNP/NPN

Configurações possíveis da saída de comutação, parametrizáveis conforme a ficha. (Ref.: Função elétrica PNP/NPN parametrizável)

Montagem embutida

Forma de instalação especificada para o sensor roscado, a ser aplicada em alojamento compatível com M18 x 1. (Ref.: Montagem: embutido)

Fator de correção

Valor relacionado ao material do alvo que deve ser considerado na avaliação da distância de detecção. (Ref.: aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,5; cobre: 0,4)
