Sensor Indutivo Analógico IFM IG6086 com IO-Link

Pré-visualizar: IG6086 IFM - Sensor Analógico Indutivo ifm Detecção e Medição de Posição IO-Link 0,5-5mm 4-20mA M18

IG6086 IFM - Sensor Analógico Indutivo ifm Detecção e Medição de Posição IO-Link 0,5-5mm 4-20mA M18

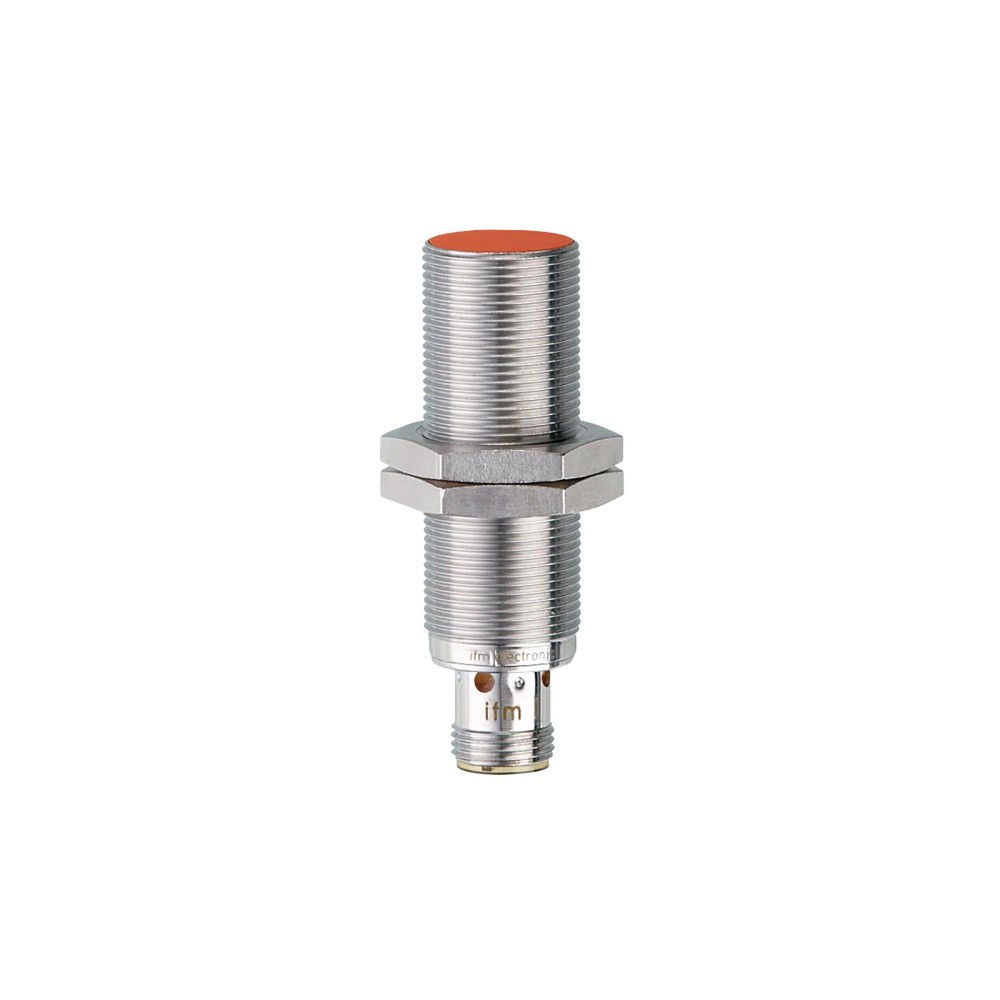

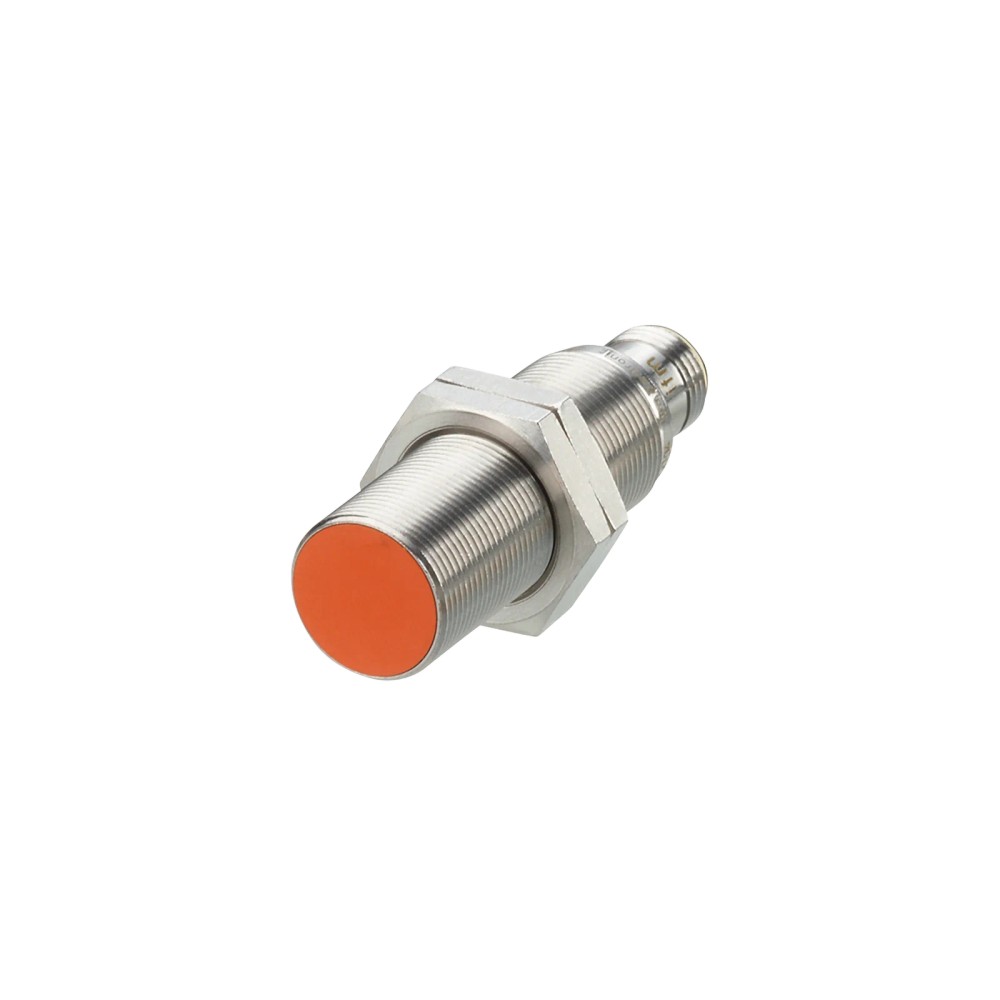

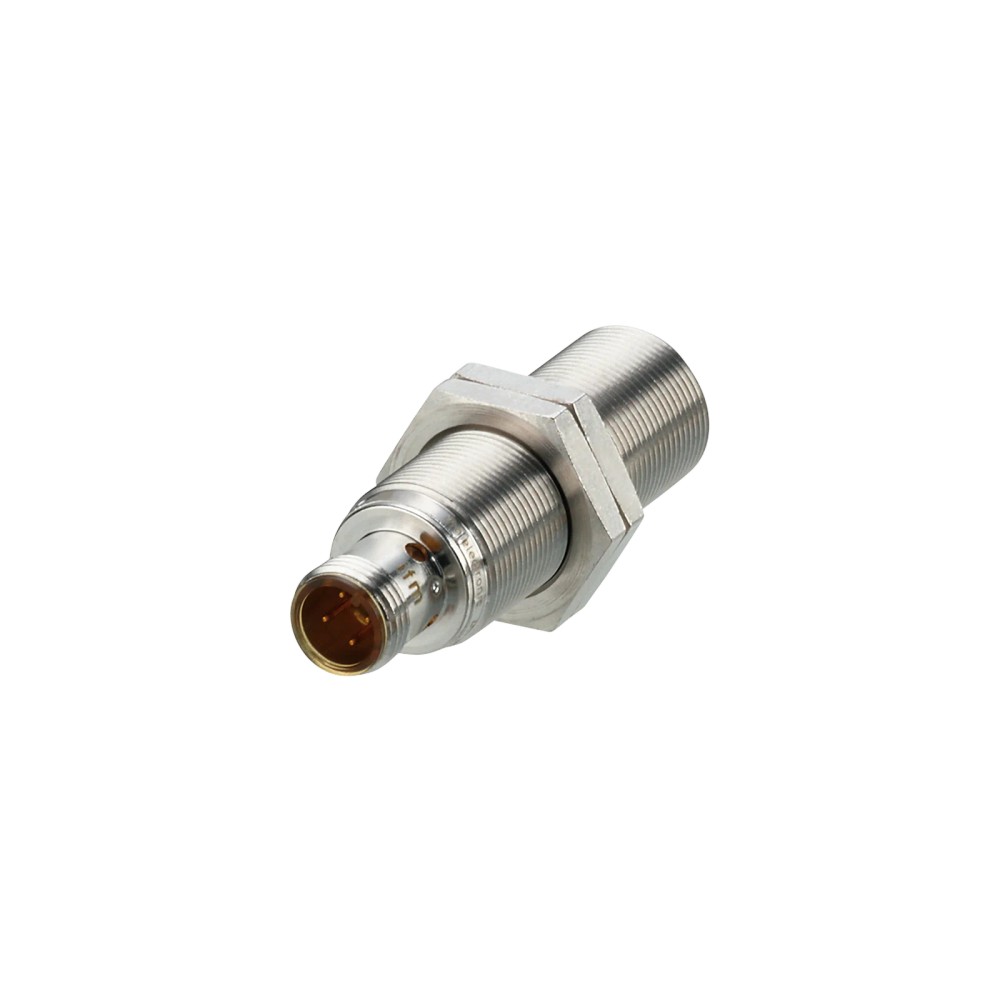

Imagem meramente ilustrativa

R$ 1.310,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG6086
EAN: 4021179116961
NCM do produto: 85365090

Destaques do Produto Faixa de medição 0,5...mais

Fechar menu

Saiba mais sobre: "IG6086 IFM - Sensor Analógico Indutivo ifm Detecção e Medição de Posição IO-Link 0,5-5mm 4-20mA M18"

Destaques do Produto

Faixa de medição

0,5 a 5 mm

Saída analógica

4 a 20 mA

Comunicação

IO-Link 1.1; modo SIO

Montagem

Embutida; corpo roscado M18 x 1

Conexão elétrica

M12, codificação A, 4 contatos

Alimentação

15 a 30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor analógico indutivo ifm IG6086 com IO-Link, M18 x 1, alcance de medição de 0,5 a 5 mm e saída de 4 a 20 mA

O ifm IG6086 é um sensor indutivo analógico para detecção e medição de posição de alvos metálicos. Mede de 0,5 a 5 mm e fornece saída analógica de 4 a 20 mA, além de comunicação IO-Link. Tem corpo M18 x 1, conexão elétrica M12 e função PNP/NPN parametrizável.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IG6086
Tipo	Sensor analógico indutivo com IO-Link
Alcance de medição	0,5 a 5 mm
Saída analógica	4 a 20 mA, linear
Interface	IO-Link 1.1; modo SIO disponível
Corpo e montagem	M18 x 1, montagem embutida
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alimentação	15 a 30 V DC
Temperatura ambiente	-25 a 80 °C
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de posição de alvos metálicos dentro do alcance de 0,5 a 5 mm, com saída analógica de 4 a 20 mA.
Aplicações que utilizem comunicação IO-Link 1.1 ou operação no modo SIO, respeitando a alimentação de 15 a 30 V DC.
Instalações com montagem embutida para corpo roscado M18 x 1 e conexão elétrica M12 compatível.

⚠ Considere outro se precisa de:

Aplicações que exijam medição fora do intervalo especificado de 0,5 a 5 mm.
Instalações que precisem de saída analógica diferente de 4 a 20 mA ou alimentação fora de 15 a 30 V DC.
Alvos não metálicos: a ficha identifica o princípio indutivo, mas não especifica desempenho para esses alvos.

APLICAÇÕES E USO

Aplicação especificada: detecção e medição indutiva de posição com saída analógica de 4 a 20 mA dentro da faixa de 0,5 a 5 mm; a referência de saída informada usa aproximação frontal e alvo de aço St37 de 18 x 18 x 1 mm.
Possibilidade de aplicação: integração a sistema com master IO-Link compatível com versão 1.1 e porta classe A, para leitura de dados de processo e funções acíclicas indicadas na ficha.
Possibilidade de aplicação: uso em ambiente entre -25 e 80 °C, desde que a instalação respeite as condições aplicáveis aos graus IP declarados e à conexão utilizada.
Limitação: os fatores de correção variam conforme o material do alvo; considerar os valores declarados para aço, aço inoxidável, latão, alumínio e cobre ao dimensionar a aplicação.

COMO ESCOLHER

Antes de comprar o Sensor analógico indutivo ifm IG6086 com IO-Link, M18 x 1, alcance de medição de 0,5 a 5 mm e saída de 4 a 20 mA, verifique estes pontos:

Escolha o IG6086 quando

A aplicação exigir detecção indutiva com medição analógica de 0,5 a 5 mm, saída de 4 a 20 mA, comunicação IO-Link e montagem embutida em corpo M18 x 1.

Avalie outra especificação quando

O processo exigir faixa de medição diferente, outra saída analógica, alimentação fora de 15 a 30 V DC ou montagem que não aceite corpo M18 x 1. Confirme os requisitos do sistema com a ficha técnica do sensor alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor analógico indutivo com IO-Link	Identificação do princípio de detecção e da interface do produto.
Marca	ifm	Fabricante informado no anúncio.
Modelo e SKU	IG6086	Código de identificação do produto.
GTIN	4021179116961	Identificador comercial informado na ficha.
Categoria	Sensores indutivos analógicos	Classificação do produto.

Alimentação e dados elétricos
Tensão de operação	15 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 30 mA	Limite informado na ficha.
Classe de proteção	II	Classificação elétrica declarada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim	Recurso de proteção declarado.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.

Saídas e comutação
Saída analógica	4 a 20 mA, linear	Inclinação declarada de 3,556 mA/mm; condição de referência: aproximação frontal e alvo de aço St37 de 18 x 18 x 1 mm.
Carga máxima da saída analógica	500 Ω; com Ub ≤ 18 V, carga máxima ≤ 400 Ω	Limite de carga informado pelo fabricante.
Erro de linearidade	±1% do valor da faixa de medição final	Desvio especificado para a saída analógica.
Precisão de repetibilidade	±1% do valor da faixa de medição final	Valor declarado para a saída analógica.
Derivação de temperatura	±5% do valor da faixa de medição final	Desvio especificado em função da temperatura.
Coeficiente de temperatura	±0,15%/K do MEW	Coeficiente declarado; MEW conforme nomenclatura da ficha do fabricante.
Saída de comutação	PNP/NPN, parametrizável	Função elétrica selecionável por parametrização.
Configuração da saída	Abertura/fechamento, parametrizável	Comportamento configurável informado na ficha.
Corrente constante máxima da saída de comutação DC	100 mA	Limite de corrente especificado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo declarado.
Frequência de comutação DC	300 Hz	Frequência especificada para comutação DC.
Histerese	3 a 15% de Sr, parametrizável	Intervalo e possibilidade de parametrização declarados.
Ponto de comutação IO-Link	0,94 a 4,68 mm	Intervalo do ponto de comutação informado para IO-Link.

Faixa de medição
Alcance de medição	0,5 a 5 mm	Faixa nominal de medição indicada pelo fabricante.
Alvo de referência da saída analógica	Aço St37, 18 x 18 x 1 mm, aproximação frontal	Condição de referência expressamente associada à especificação de saída analógica.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,5; cobre: 0,4	Fatores declarados para diferentes materiais de alvo.

Tempos e resposta
Tempo de resposta	< 10 ms	Tempo informado na ficha.
Tempo mínimo do ciclo do processo	3,2 ms	Tempo mínimo declarado para o ciclo do processo.

Interfaces e comunicação
Interface de comunicação	IO-Link 1.1	Revisão declarada do protocolo.
Padrão SDCI	IEC 61131-9	Padrão informado para a interface.
Modo SIO	Sim	Operação em modo SIO indicada na ficha.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Taxa e tipo de transferência declarados.
Classe de master port exigida	A	Requisito de porta do master.
DeviceID	Default: 1205	Identificação do dispositivo informada.
Dados de processo cíclicos	Valor do processo: 16 bit; estado do dispositivo: 4 bit; informação de comutação binária: 2 bit	Estrutura de dados cíclicos declarada.
Funções IO-Link acíclicas	Contador de ciclos de comutação; ativador de contador de ciclos; contador de horas de operação; temperatura interna; indicação específica da aplicação	Funções disponíveis conforme a ficha.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor; Common - I&D Identification and Diagnosis; Function Multiple switching signal; Function Teach channel	Perfis e funções listados pelo fabricante.

Condições ambientais e proteção
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Graus declarados pelo fabricante; observar condições de instalação e conexão.
Certificado UL	Ta: -25 a 60 °C; enclosure type: Type 1; fontes de alimentação: Limited Voltage/Current; aprovação UL A023; arquivo E174191	Dados de certificação conforme informação disponibilizada na ficha.
EMC: descarga eletrostática	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis de ensaio declarados.
EMC: campo HF irradiado	EN 61000-4-3: 10 V/m	Nível de ensaio declarado.
EMC: burst	EN 61000-4-4: 2 kV	Nível de ensaio declarado.
EMC: AF conduzida	EN 61000-4-6: 10 V	Nível de ensaio declarado.
Emissão EMC	EN 55011, classe B	Classificação declarada.
Resistência a choques	EN 60068-2-27 Ea, 100 g, 11 ms; 3 choques em cada direção dos 3 eixos	Condição de ensaio informada.
Resistência duradoura ao choque	EN 60068-2-27, 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condição de ensaio informada.
Estabilidade de vibração	EN 60068-2-6 Fc, 20 g, 10 a 3000 Hz; 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio declarada.
Alteração rápida de temperatura	EN 60068-2-14 Na; TA = -25 °C, TB = 80 °C, t1 = 30 min, t2 < 10 s, 50 ciclos	Condição de ensaio informada.

Dados mecânicos e materiais
Design e rosca	Corpo roscado M18 x 1	Dimensão mecânica principal.
Comprimento	60 mm	Comprimento informado para o invólucro.
Montagem	Embutida	Tipo de montagem declarado.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais especificados na ficha.
Torque máximo de aperto	25 Nm	Limite de aperto declarado.
Peso	49,1 g	Peso do produto informado na ficha.
Acessórios incluídos	2 porcas de fixação	Conteúdo incluído declarado.

Conexões elétricas
Conector	1 x M12, codificação A, 4 contatos	Tipo de conexão e configuração informados.
Número de fios	3 fios	Informação do anúncio; consultar o esquema oficial para ligação dos contatos.

Displays e elementos de operação
Indicação por LED	Alvo na área de medição: 4 LEDs amarelos acesos; alvo fora da área: 4 LEDs amarelos piscando	Comportamento de indicação informado na ficha.
Software embarcado	Sim	Presença declarada na ficha.

Confiabilidade e identificação regulatória
MTTF	216 anos	Valor de MTTF declarado na ficha; não representa vida útil garantida.
NCM	8536.50.90	Código informado para classificação fiscal.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, padrão SDCI IEC 61131-9, transferência COM2 a 38,4 kBaud; classe de master port A exigida.

• Modo SIO disponível.

• Dados cíclicos informados: valor do processo de 16 bit, estado do dispositivo de 4 bit e informação de comutação binária de 2 bit.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 4 contatos. Alimentação de 15 a 30 V DC; conexão com cabo ou dispositivo de ligação compatível não é incluída na ficha como acessório. Saídas PNP/NPN parametrizáveis; consulte o diagrama do fabricante para atribuição dos pinos.

Processo Corpo roscado M18 x 1, comprimento de 60 mm, montagem embutida. Alcance de medição de 0,5 a 5 mm; a distância depende do alvo e das condições de referência declaradas pelo fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de 4 a 20 mA com alimentação de 15 a 30 V DC	✓	A ficha especifica saída linear de 4 a 20 mA e tensão de operação de 15 a 30 V DC.
Master IO-Link com porta classe A e suporte a IO-Link 1.1	✓	A ficha declara IO-Link 1.1 e classe de master port exigida A.
Montagem embutida em alojamento compatível com rosca M18 x 1	✓	A construção é M18 x 1 e a ficha declara montagem embutida.
Medição requerida abaixo de 0,5 mm ou acima de 5 mm	✗	A faixa de medição especificada é de 0,5 a 5 mm.
Sistema que exige saída analógica diferente de 4 a 20 mA	✗	A ficha especifica saída analógica de 4 a 20 mA.
Instalação elétrica com alimentação fora de 15 a 30 V DC	✗	A tensão de operação especificada é de 15 a 30 V DC.

INSTALAÇÃO

Como instalar o Sensor analógico indutivo ifm IG6086 com IO-Link, M18 x 1, alcance de medição de 0,5 a 5 mm e saída de 4 a 20 mA

Confirme que a aplicação requer medição entre 0,5 e 5 mm e que o alvo e a geometria correspondem às condições de referência pertinentes.
Prepare um alojamento compatível com corpo roscado M18 x 1 e montagem embutida, seguindo o desenho dimensional do fabricante.
Instale o sensor sem exceder o torque máximo de aperto de 25 Nm.
Conecte o sensor por M12 codificação A, 4 contatos, usando a atribuição de pinos indicada no datasheet.
Alimente com tensão DC entre 15 e 30 V e confira a compatibilidade da entrada com a saída selecionada e com a carga especificada.
Configure a saída PNP/NPN e a função de abertura/fechamento quando necessário; para IO-Link, use master com porta classe A e confirme a comunicação antes de colocar o processo em operação.

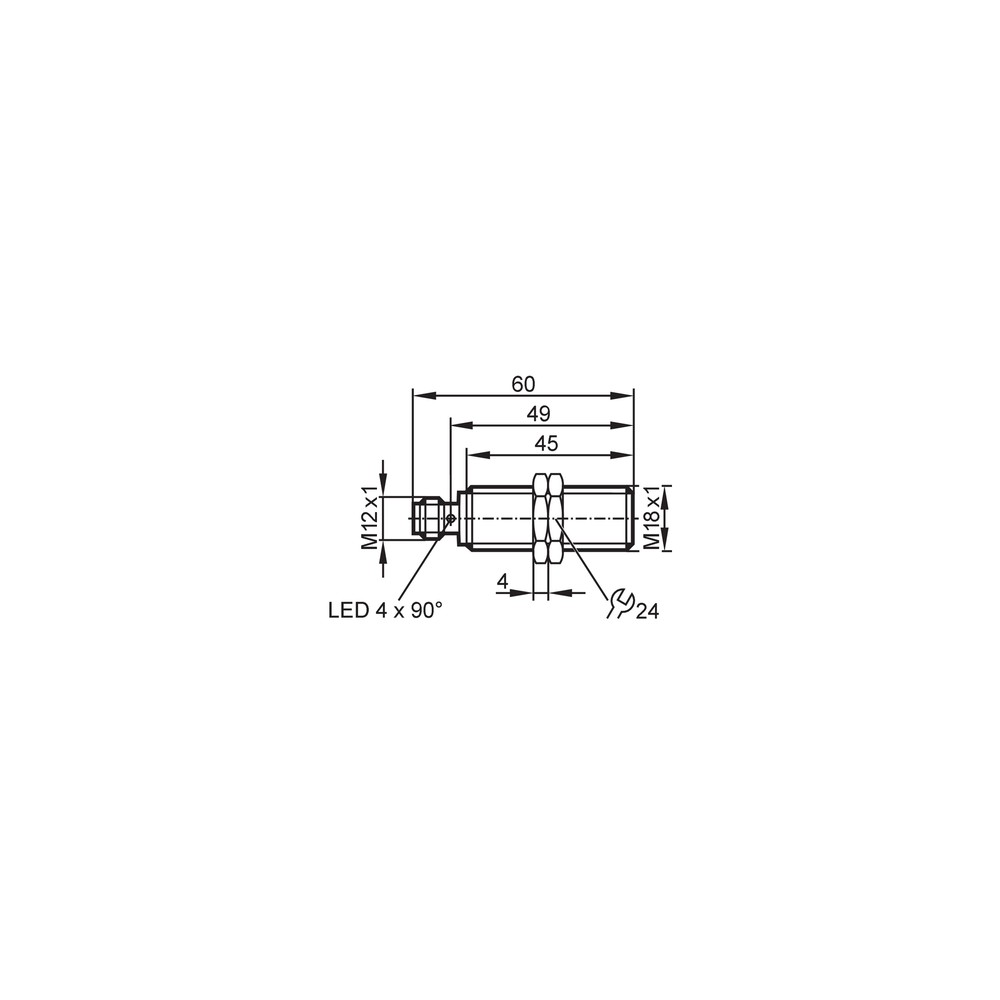

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura de corrente não acompanha a posição do alvo.	Alvo fora da faixa de 0,5 a 5 mm, alvo/material diferente da referência ou entrada analógica incompatível com 4 a 20 mA.	Verifique a distância, o material do alvo e a configuração da entrada; compare a medição com as condições de referência do datasheet.
O sensor não comunica com o master IO-Link.	Porta do master incompatível com classe A, configuração de comunicação incorreta ou ligação M12 inadequada.	Confirme porta classe A, IO-Link 1.1 e COM2 a 38,4 kBaud; confira a atribuição dos contatos no datasheet.
A saída de comutação não opera como esperado.	Configuração PNP/NPN ou abertura/fechamento diferente da requerida pela entrada conectada.	Verifique a parametrização da saída e a compatibilidade elétrica da entrada; valide a alimentação dentro da faixa especificada.
A saída analógica apresenta valor incorreto ou instável.	Carga acima do limite permitido, alimentação inadequada ou condições de alvo diferentes das condições de referência.	Meça a alimentação, confira a carga máxima aplicável à tensão de operação e compare o alvo e a distância com os dados do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IG6086, português (Datasheet) Desenho dimensional IG6086 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ifm IG6086 e para que serve?

É um sensor indutivo analógico com IO-Link, destinado à detecção e medição de posição de alvos metálicos. Sua faixa de medição é de 0,5 a 5 mm.

O que vem junto com o IG6086?

A ficha informa que o produto inclui 2 porcas de fixação. Não relaciona cabo ou master IO-Link como itens incluídos.

O IG6086 funciona com qualquer master IO-Link?

A ficha exige master com porta classe A e declara IO-Link 1.1, COM2 a 38,4 kBaud. Confirme também o suporte do master às funções e aos dados de processo necessários.

Posso usar o IG6086 com alvos de aço inoxidável ou alumínio?

A ficha informa fatores de correção de 0,7 para aço inoxidável e 0,5 para alumínio, em relação ao aço. Considere esses fatores ao avaliar a medição.

Este sensor serve para medir distâncias maiores que 5 mm?

Não, a faixa especificada é de 0,5 a 5 mm. Para outra faixa, selecione um sensor cuja ficha técnica cubra a distância exigida.

O IG6086 é adequado para uma alimentação de 12 V DC?

A ficha especifica tensão de operação de 15 a 30 V DC. Uma alimentação de 12 V DC fica fora da faixa informada.

A corrente analógica fica fixa em 4 mA ou 20 mA?

A saída é linear de 4 a 20 mA, portanto o valor varia conforme a medição dentro da faixa especificada. Verifique a carga conectada e as condições de referência do fabricante.

O sensor não aparece no master IO-Link; o que devo conferir antes de trocar?

Confira a porta classe A, a configuração IO-Link 1.1/COM2 e a ligação dos contatos M12 conforme o datasheet. Verifique também se há alimentação entre 15 e 30 V DC.

A saída de comutação está invertida; preciso substituir o sensor?

Não necessariamente: a função PNP/NPN e a configuração abertura/fechamento são parametrizáveis. Confira a parametrização e a configuração da entrada conectada antes de substituir o produto.

Como instalo o sensor no alojamento M18?

Use montagem embutida compatível com rosca M18 x 1 e não exceda o torque máximo especificado de 25 Nm. Consulte o desenho dimensional e o datasheet para montagem e ligação elétrica.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação para troca de dados entre o sensor e um master compatível. (Ref.: IO-Link 1.1; IEC 61131-9)

Saída analógica 4 a 20 mA

Sinal de corrente linear associado ao valor medido. (Ref.: saída 4 a 20 mA)

Montagem embutida

Forma de instalação declarada para o sensor com corpo roscado. (Ref.: M18 x 1; montagem embutida)

Histerese

Diferença entre os pontos de comutação na atuação e na liberação do sensor. (Ref.: 3 a 15% de Sr; parametrizável)

Grau de proteção IP

Classificação declarada de proteção do invólucro contra ingresso de agentes externos, conforme condições de ensaio aplicáveis. (Ref.: IP65, IP66, IP67, IP68 e IP69K)
