Sensor Indutivo Analógico IFM IG6083 IO-Link M18

Pré-visualizar: IG6083 IFM - Sensor Indutivo Analógico Detecção e Medição M18 IO-Link 0,8-8mm

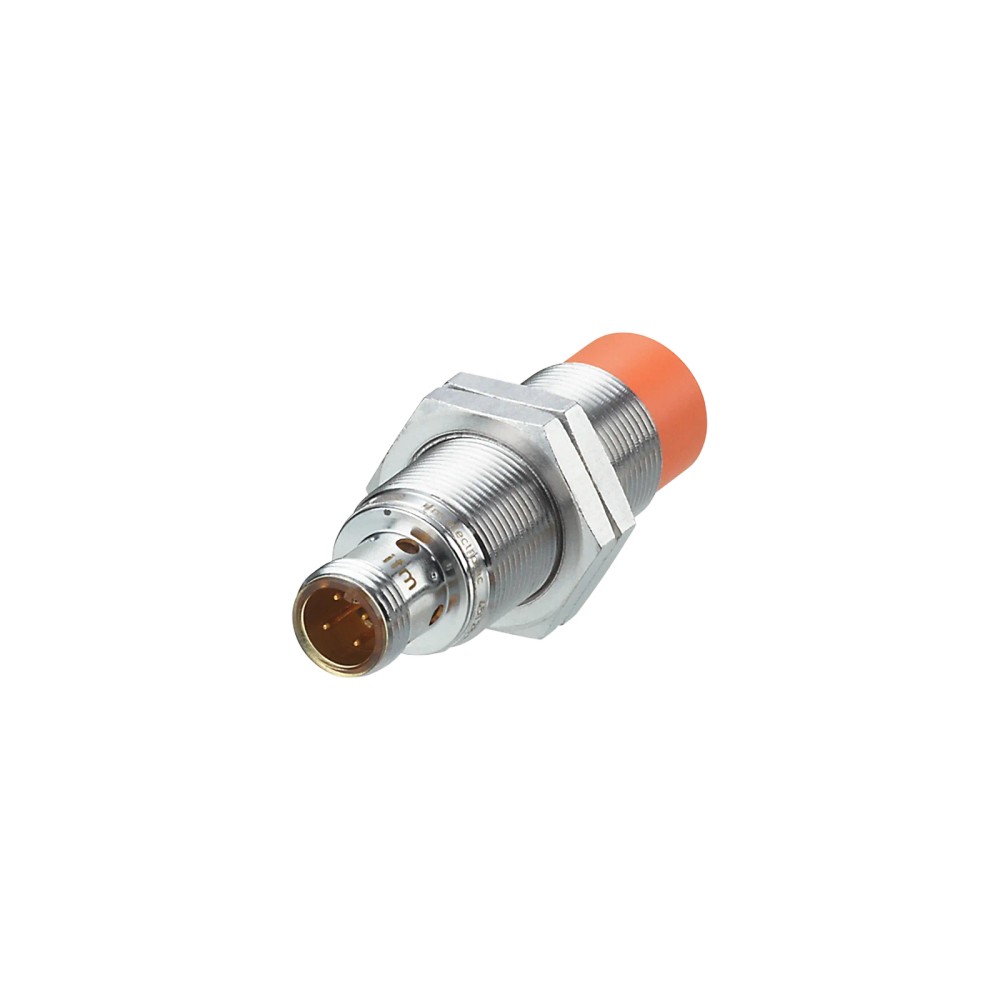

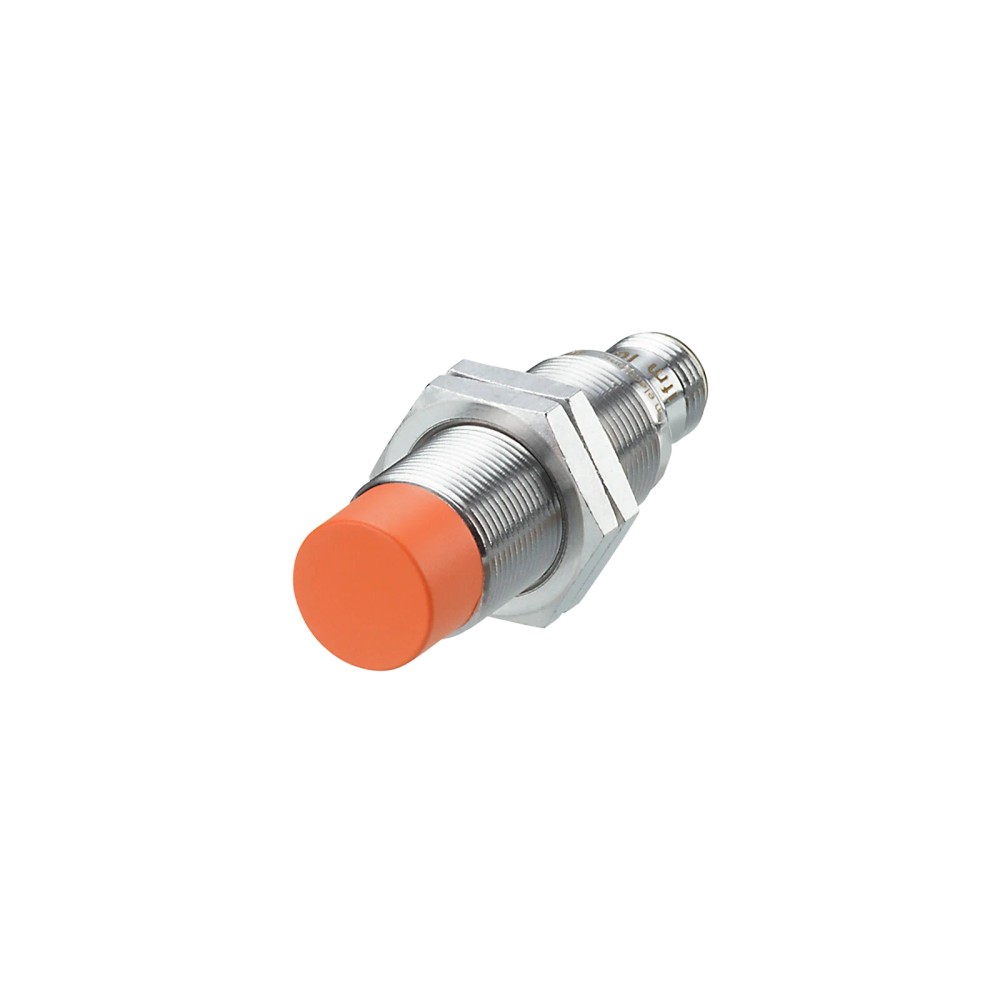

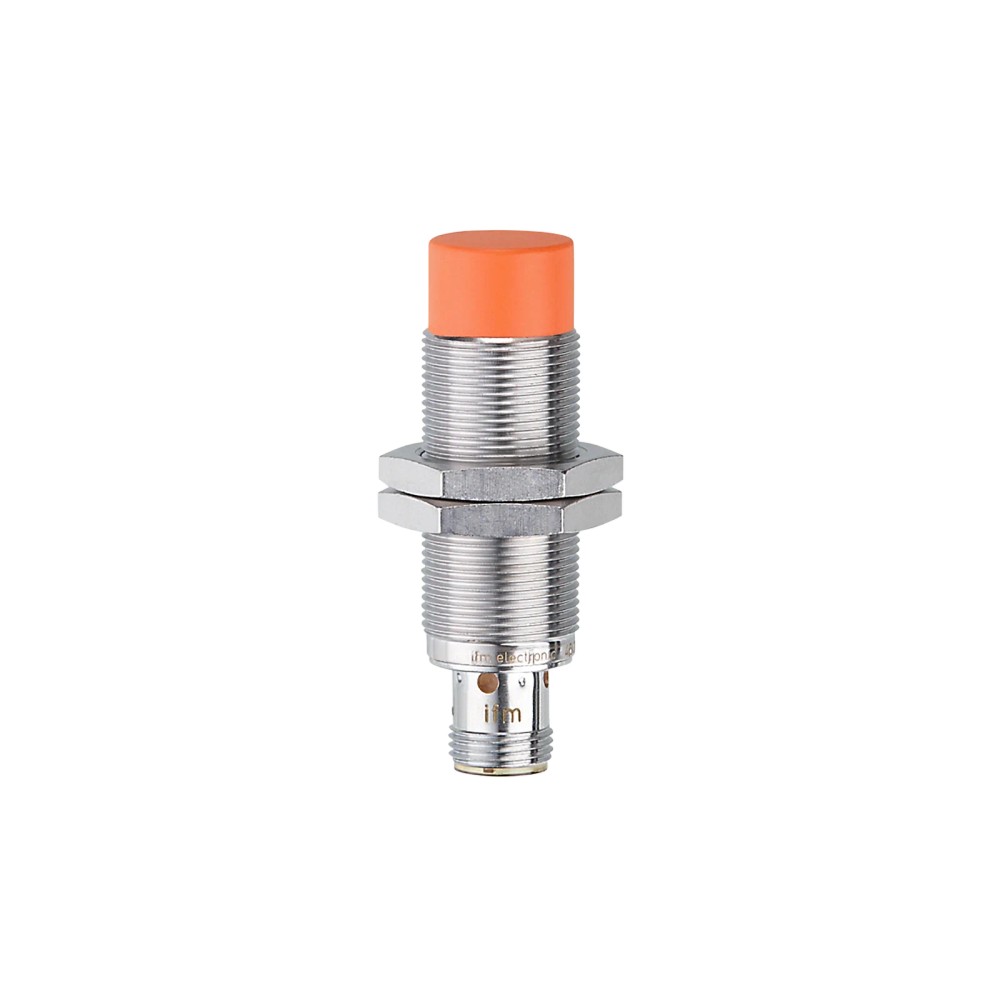

IG6083 IFM - Sensor Indutivo Analógico Detecção e Medição M18 IO-Link 0,8-8mm

Imagem meramente ilustrativa

R$ 1.322,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG6083
EAN: 4021179116930
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva,...mais

Fechar menu

Saiba mais sobre: "IG6083 IFM - Sensor Indutivo Analógico Detecção e Medição M18 IO-Link 0,8-8mm"

Destaques do Produto

Tecnologia

Indutiva, analógica

Faixa de medição

0,8 a 8 mm

Sinal analógico

4 a 20 mA

Protocolo

IO-Link, com modo SIO

Montagem mecânica

Rosca M18 x 1; não embutido

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IG6083 IFM – Sensor Indutivo Analógico de Detecção e Medição M18 IO-Link, 0,8 a 8 mm

O IFM IG6083 é um sensor indutivo analógico para detectar e medir a posição de alvos metálicos na faixa de 0,8 a 8 mm. Fornece saída analógica de 4 a 20 mA e comunicação IO-Link, com função de comutação parametrizável PNP/NPN. Tem rosca M18 x 1, conexão elétrica M12 e grau de proteção IP65, IP66, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo analógico
Alcance de medição	0,8 a 8 mm
Saída analógica	4 a 20 mA, linear
Comunicação	IO-Link, revisão 1.1; modo SIO disponível
Rosca e comprimento	M18 x 1; 60 mm
Conexão elétrica	Conector M12, codificação A, 4 contatos
Alimentação	15 a 30 V DC
Saída de comutação	PNP/NPN parametrizável; abertura/fechamento parametrizável
Proteção do invólucro	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que precisem de medição indutiva analógica de 0,8 a 8 mm e aceitem sinal de 4 a 20 mA.
Sistemas que utilizem IO-Link compatível com revisão 1.1, SDCI conforme IEC 61131-9 e master com porta classe A.
Instalações com alimentação DC de 15 a 30 V e conexão por conector M12 A-coded de 4 contatos.
Montagem roscada M18 x 1 não embutida, respeitando as condições de montagem e os limites do fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a medição necessária estiver fora da faixa de 0,8 a 8 mm.
Não selecionar para uma interface analógica diferente de 4 a 20 mA sem conversão ou compatibilidade confirmada pelo sistema receptor.
Não conectar a uma alimentação fora de 15 a 30 V DC.
Não presumir que a face ativa possa ser instalada embutida; a ficha informa montagem não embutida.

APLICAÇÕES E USO

Uso em automação industrial para medir a posição ou proximidade de alvos metálicos dentro da faixa especificada; possibilidade inferida a partir da tecnologia indutiva e da saída analógica, devendo ser validada para o processo.
Integração em sistemas que recebam sinal de 4 a 20 mA ou dados IO-Link, desde que alimentação, carga e master atendam aos requisitos da ficha.
Aplicações com montagem roscada M18 x 1 não embutida e temperatura ambiente entre -25 e 80 °C, respeitando as condições de instalação do fabricante.
A ficha informa fatores de correção distintos para aço, aço inoxidável, latão, alumínio e cobre; considere esses valores ao validar a distância de detecção para o material do alvo.
A faixa de medição é de 0,8 a 8 mm; não assumir desempenho fora dessa faixa nem para materiais não relacionados na tabela de fatores de correção.

COMO ESCOLHER

Antes de comprar o IG6083 IFM – Sensor Indutivo Analógico de Detecção e Medição M18 IO-Link, 0,8 a 8 mm, verifique estes pontos:

Escolha o IG6083 quando

O processo exigir detecção indutiva com medida analógica de 0,8 a 8 mm, saída de 4 a 20 mA e/ou comunicação IO-Link. Confirme alimentação de 15 a 30 V DC, montagem M18 x 1 não embutida e conexão M12 compatível.

Avalie outra configuração quando

A faixa, o tipo de saída ou as condições de montagem requeridas diferirem das especificações acima. A ficha não identifica um modelo alternativo; compare os requisitos do sistema com o datasheet oficial antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca declarada para o produto.
Modelo / SKU / artigo	IG6083	Identificação do sensor.
GTIN	4021179116930	Código global informado na ficha.
Tipo de produto	Sensor analógico indutivo com IO-Link	Categoria funcional declarada.
Tecnologia	Indutiva, analógica	Detecta alvos por princípio indutivo e fornece medida analógica.

Alimentação e consumo
Tensão de operação	15 a 30 V DC	Faixa de alimentação especificada.
Tipo de corrente	DC	Alimentação em corrente contínua.
Consumo de corrente	< 30 mA	Limite de consumo informado.
Classe de proteção elétrica	II	Classe declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção integrada declarada.
Proteção contra sobrecarga	Sim	Proteção integrada declarada.
Proteção contra curto-circuitos	Sim	Proteção integrada declarada.

Saída analógica
Corrente de saída	4 a 20 mA, linear	Inclinação de 2,222 mA/mm, na aproximação frontal com alvo de aço St37 de 24 x 24 x 1 mm.
Carga máxima	500 Ω; máximo de 400 Ω para Ub ≤ 18 V	Limites de carga indicados pelo fabricante.
Erro de linearidade	±1% do valor da faixa de medição final	Desvio especificado para a saída analógica.
Precisão de repetibilidade	±1% do valor da faixa de medição final	Repetibilidade especificada para a saída analógica.
Derivação de temperatura	±5% do valor da faixa de medição final	Desvio informado em função da temperatura.
Coeficiente de temperatura	±0,15%/K do MEW	Coeficiente conforme notação da ficha.

Saídas de comutação
Função elétrica	PNP/NPN, parametrizável	Configuração de saída declarada.
Configuração	Abertura/fechamento, parametrizável	Função de comutação selecionável.
Frequência de comutação DC	300 Hz	Frequência máxima informada para comutação DC.
Queda de tensão máxima	2,5 V	Queda máxima da saída de comutação DC.
Corrente constante máxima	100 mA	Limite da saída de comutação DC.
Histerese	3 a 15% de Sr, parametrizável	Faixa e possibilidade de parametrização declaradas.
Ponto de comutação IO-Link	1,5 a 7,48 mm	Faixa informada para o ponto de comutação IO-Link.

Faixa de medição e resposta
Alcance de medição	0,8 a 8 mm	Faixa de detecção declarada.
Tempo de resposta	< 10 ms	Tempo de resposta informado.
Tempo mínimo do ciclo do processo	3,2 ms	Ciclo mínimo indicado para o processo.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,5; cobre: 0,4	Fatores declarados para os materiais indicados; considerar na aplicação.

Interfaces e dados IO-Link
Interface de comunicação	IO-Link	Interface declarada pelo fabricante.
Revisão IO-Link	1.1	Revisão informada.
Modo SIO	Sim	Operação em modo SIO disponível.
Padrão SDCI	IEC 61131-9	Padrão declarado para a comunicação.
Tipo de transferência	COM2, 38,4 kBaud	Taxa de transferência informada.
Classe de porta de master exigida	A	Requisito para a porta do master IO-Link.
DeviceID suportado	Default 1205	Identificador informado na ficha.
Dados cíclicos	Valor do processo: 16 bits; estado do dispositivo: 4 bits; informação de comutação binária: 2 bits	Estrutura dos dados de processo cíclicos.
Funções acíclicas	Contador de ciclos de comutação; ativador do contador; contador de horas de operação; temperatura interna; indicação específica da aplicação	Funções declaradas para acesso acíclico.
Perfil IO-Link	Smart Sensor – SSP 0 Generic Profiled Sensor; Common – Identification and Diagnosis; Multiple switching signal; Teach channel	Perfis e funções listados na ficha.
Software embarcado	Incluído	Indicação declarada na ficha.

Conexões elétricas
Tipo de conexão	Conector M12	Conexão elétrica do sensor.
Codificação e contatos	A-coded; 4 contatos	Características do conector informadas.
Número de fios	3 fios	Número declarado na ficha; consultar diagrama do fabricante para ligação.

Condições ambientais e proteção
Temperatura ambiente	-25 a 80 °C	Faixa de operação informada.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Graus declarados; condições de ensaio e instalação devem ser verificadas no datasheet.
Certificação UL – temperatura	Ta -25 a 60 °C	Faixa indicada para a certificação UL.
Tipo de invólucro UL	Type 1	Classificação informada para UL.
Alimentação UL	Limited Voltage/Current	Descrição declarada na ficha.
Aprovação UL	A023; arquivo E174191	Identificadores de aprovação informados.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e normas de compatibilidade eletromagnética declarados.
Resistência a choque	EN 60068-2-27 Ea, 100 g, 11 ms; 3 choques em cada direção dos 3 eixos	Condição de ensaio informada.
Resistência duradoura ao choque	EN 60068-2-27, 40 g, 6 ms; 4.000 choques em cada direção dos 3 eixos	Condição de ensaio informada.
Estabilidade de vibração	EN 60068-2-6 Fc, 20 g (10 a 3.000 Hz); 50 ciclos, 1 oitava/minuto, em 3 eixos	Condição de ensaio informada.
Alteração rápida de temperatura	EN 60068-2-14 Na; TA = -25 °C; TB = 80 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condição de ensaio declarada.

Dados mecânicos e materiais
Formato	Cilíndrico, roscado	Construção do invólucro.
Rosca	M18 x 1	Dimensão de montagem mecânica.
Comprimento	60 mm	Dimensão declarada.
Montagem	Não embutido	Condição de instalação especificada.
Material do invólucro	Latão revestido com bronze branco	Material informado.
Material da face ativa	PBT laranja	Material informado.
Material da janela de LEDs	PEI	Material informado.
Material das porcas de fixação	Latão revestido com bronze branco	Material informado.
Torque máximo de aperto	25 Nm	Limite declarado para aperto.
Peso	46,75 g	Massa informada na ficha.

Displays e elementos de operação
Indicação de alvo na área de medição	4 LEDs amarelos acesos	Comportamento visual declarado.
Indicação de alvo fora da área de medição	4 LEDs amarelos piscando	Comportamento visual declarado.
Teach channel	Disponível no perfil IO-Link	Função listada para comunicação.

Vida útil e embalagem
MTTF	218 anos	Valor informado pelo fabricante; não equivale a prazo de garantia.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Acessórios incluídos	2 porcas de fixação	Material incluído informado na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link revisão 1.1; padrão SDCI IEC 61131-9; transferência COM2 a 38,4 kBaud; requer porta de master classe A.

• Modo SIO disponível.

• Dados cíclicos IO-Link: valor de processo de 16 bits, estado do dispositivo de 4 bits e informação binária de comutação de 2 bits.

• Perfil informado: Smart Sensor – SSP 0 Generic Profiled Sensor; Common – Identification and Diagnosis; funções Multiple switching signal e Teach channel.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 15 a 30 V DC. Saída analógica de 4 a 20 mA. Saída de comutação PNP/NPN parametrizável; queda de tensão máxima informada de 2,5 V e corrente constante máxima de 100 mA. A carga máxima da saída analógica é 500 Ω, reduzida a no máximo 400 Ω quando Ub ≤ 18 V. Consultar o datasheet para atribuição dos pinos e esquema de ligação.

Processo Conexão de processo mecânica por rosca M18 x 1, corpo de 60 mm. Montagem não embutida. Não há conexão hidráulica ou pneumática indicada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Master IO-Link com revisão 1.1, porta classe A e comunicação SDCI	✓	A ficha declara IO-Link revisão 1.1, padrão IEC 61131-9 e classe de porta de master A.
Sistema que aceite sinal analógico de 4 a 20 mA e respeite a carga máxima	✓	A saída é linear de 4 a 20 mA; a carga máxima informada é 500 Ω, ou até 400 Ω para Ub ≤ 18 V.
Instalação com alimentação DC entre 15 e 30 V	✓	Essa é a faixa de tensão de operação especificada.
Montagem embutida da face sensora	✗	A ficha especifica montagem não embutida.
Aplicação que exija alcance fora de 0,8 a 8 mm	✗	A faixa de medição declarada é de 0,8 a 8 mm.
Conexão elétrica por M12 A-coded de 4 contatos	✓	A conexão elétrica informada é conector M12, codificação A, com 4 contatos.

INSTALAÇÃO

Como instalar o IG6083 IFM – Sensor Indutivo Analógico de Detecção e Medição M18 IO-Link, 0,8 a 8 mm

Confirme que a faixa de medição requerida está entre 0,8 e 8 mm e que a aplicação prevê montagem não embutida.
Verifique se o suporte aceita rosca M18 x 1 e consulte o desenho dimensional para conferir espaço e posicionamento.
Instale o sensor sem exceder o torque máximo informado de 25 Nm.
Confirme alimentação DC entre 15 e 30 V e se a entrada do controlador aceita o sinal de 4 a 20 mA ou a comunicação IO-Link.
Conecte o M12 A-coded de 4 contatos conforme a atribuição de pinos do datasheet; não deduza a pinagem apenas pela quantidade de contatos ou fios.
Após energizar, valide a medição e a comutação no sistema e confira a indicação dos LEDs conforme o estado do alvo.

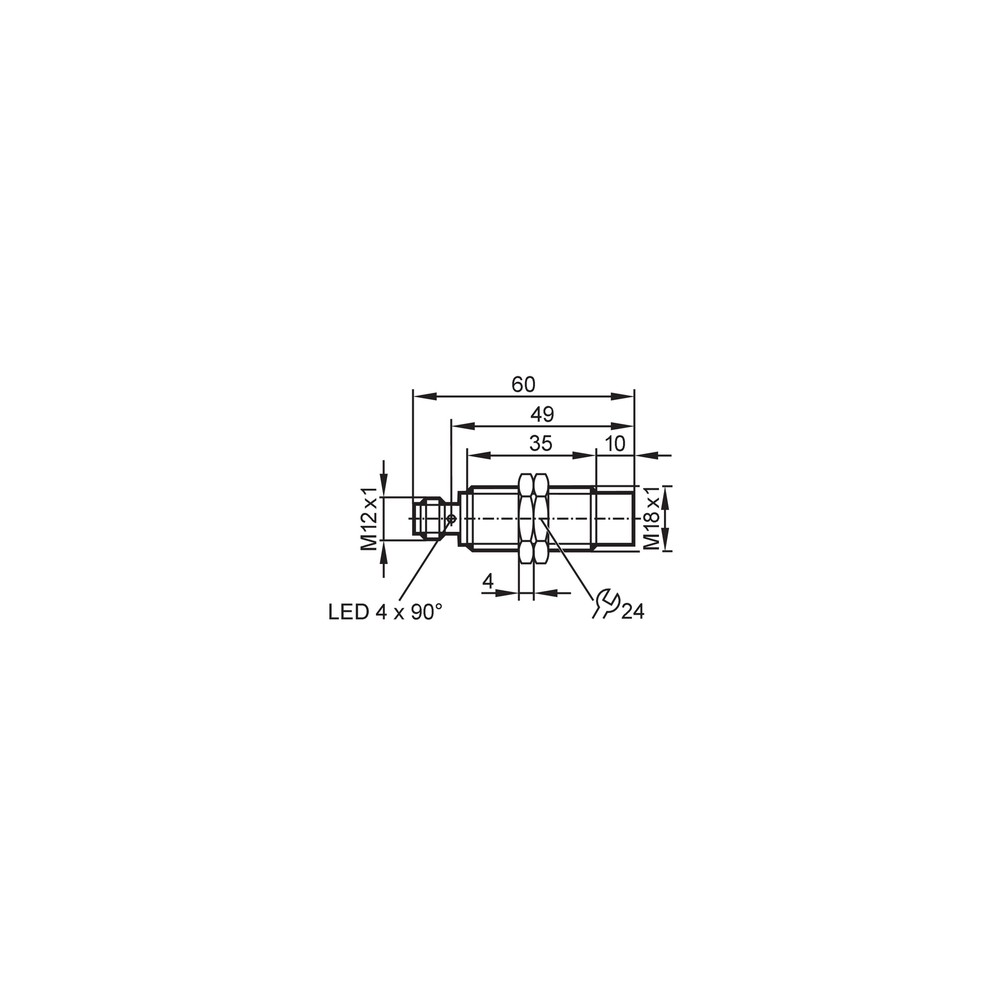

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura analógica permanece fora da faixa esperada.	Alvo fora da faixa de 0,8 a 8 mm, material com fator de correção diferente ou carga acima do limite da saída.	Confira distância e material do alvo; compare o fator de correção aplicável e meça a carga conectada, observando o limite de 500 Ω ou 400 Ω para Ub ≤ 18 V.
Não há comunicação IO-Link com o controlador.	Porta do master incompatível com o requisito de classe A, configuração de comunicação incorreta ou ligação elétrica inadequada.	Confirme porta classe A, revisão IO-Link 1.1 e configuração COM2 a 38,4 kBaud; valide a ligação pelo esquema oficial.
A saída de comutação não atua como esperado.	Configuração parametrizada de PNP/NPN, abertura/fechamento ou ponto de comutação incompatível com o sistema.	Leia os parâmetros configurados e confira se o ponto definido está dentro da faixa IO-Link informada de 1,5 a 7,48 mm.
O sensor não liga ou apresenta comportamento intermitente.	Alimentação fora da faixa, conexão M12 incorreta ou atuação de proteção contra curto-circuito/sobrecarga.	Meça a alimentação nos terminais conforme pinagem do datasheet, verifique a conexão e procure curto ou carga acima dos limites declarados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IG6083 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IG6083 e para que serve?

É um sensor indutivo analógico com IO-Link para detecção e medição de alvos dentro da faixa especificada. A saída analógica é de 4 a 20 mA e a comutação pode ser parametrizada.

Com quais sistemas IO-Link ele funciona?

A ficha especifica IO-Link revisão 1.1, padrão IEC 61131-9 e porta de master classe A. Também informa modo SIO; confirme a configuração do master e do controlador antes da integração.

O que acompanha o sensor?

A ficha informa duas porcas de fixação e uma peça por embalagem. Não há outros acessórios listados.

Ele serve para montagem embutida?

Não. A montagem indicada na ficha é não embutida; confirme a geometria e as folgas no desenho dimensional antes de instalar.

Posso usar o IG6083 se preciso medir além de 8 mm?

Não para uma medição que exija distância superior à faixa declarada de 0,8 a 8 mm. Se o requisito estiver fora desse intervalo, compare com outro sensor cuja faixa atenda à aplicação.

O sensor é compatível com alimentação de 24 V DC?

Sim, desde que a alimentação permaneça na faixa especificada de 15 a 30 V DC. Verifique também carga, ligação e pinagem conforme o datasheet.

A leitura de 4 a 20 mA está incorreta; o que devo verificar antes de trocar o sensor?

Confira a distância e o material do alvo, a alimentação e a carga conectada. A saída admite até 500 Ω, reduzidos a 400 Ω quando a alimentação é de até 18 V.

O IO-Link não reconhece o sensor; qual é a primeira verificação?

Confira se o master usa uma porta classe A e se a configuração corresponde à revisão 1.1 e à transferência COM2 de 38,4 kBaud. Verifique também a ligação pelo esquema do fabricante.

Devo comprar o sensor avulso ou um kit?

A ficha informa uma peça por embalagem e inclui duas porcas de fixação. Não há um kit adicional especificado; confirme separadamente quaisquer cabos ou acessórios necessários à instalação.

Como devo apertar e alinhar o sensor durante a instalação?

Use a rosca M18 x 1 na configuração não embutida e não exceda 25 Nm. Para posicionamento e pinagem, consulte o desenho dimensional e o datasheet do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação ponto a ponto para troca de dados entre o sensor e um master compatível. (Ref.: revisão 1.1; IEC 61131-9)

Saída analógica 4 a 20 mA

Sinal de corrente linear usado para representar o valor medido dentro da faixa configurada. (Ref.: saída 4 a 20 mA; inclinação 2,222 mA/mm)

PNP/NPN

Tipos de saída de comutação que definem a forma de interface elétrica com a entrada do controlador. (Ref.: função elétrica parametrizável)

Montagem não embutida

Condição de instalação em que a face sensora não é especificada para ficar embutida no material de montagem. (Ref.: montagem não embutida)

Fator de correção

Coeficiente informado para relacionar o material do alvo às condições de detecção do sensor. (Ref.: aço 1; aço inoxidável 0,7; latão e alumínio 0,5; cobre 0,4)

Ligações relacionadas com "IG6083 IFM - Sensor Indutivo Analógico Detecção e Medição M18 IO-Link 0,8-8mm"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "IG6083 IFM - Sensor Indutivo Analógico Detecção e Medição M18 IO-Link 0,8-8mm"

Para avaliar, preencha:

Ligações relacionadas com
