Sensor Indutivo IFM IG5954 - M18 12mm PNP/NPN

Pré-visualizar: IG5954 IFM - Sensor Indutivo IFM Automação Industrial M18 12mm PNP/NPN IP68

IG5954 IFM - Sensor Indutivo IFM Automação Industrial M18 12mm PNP/NPN IP68

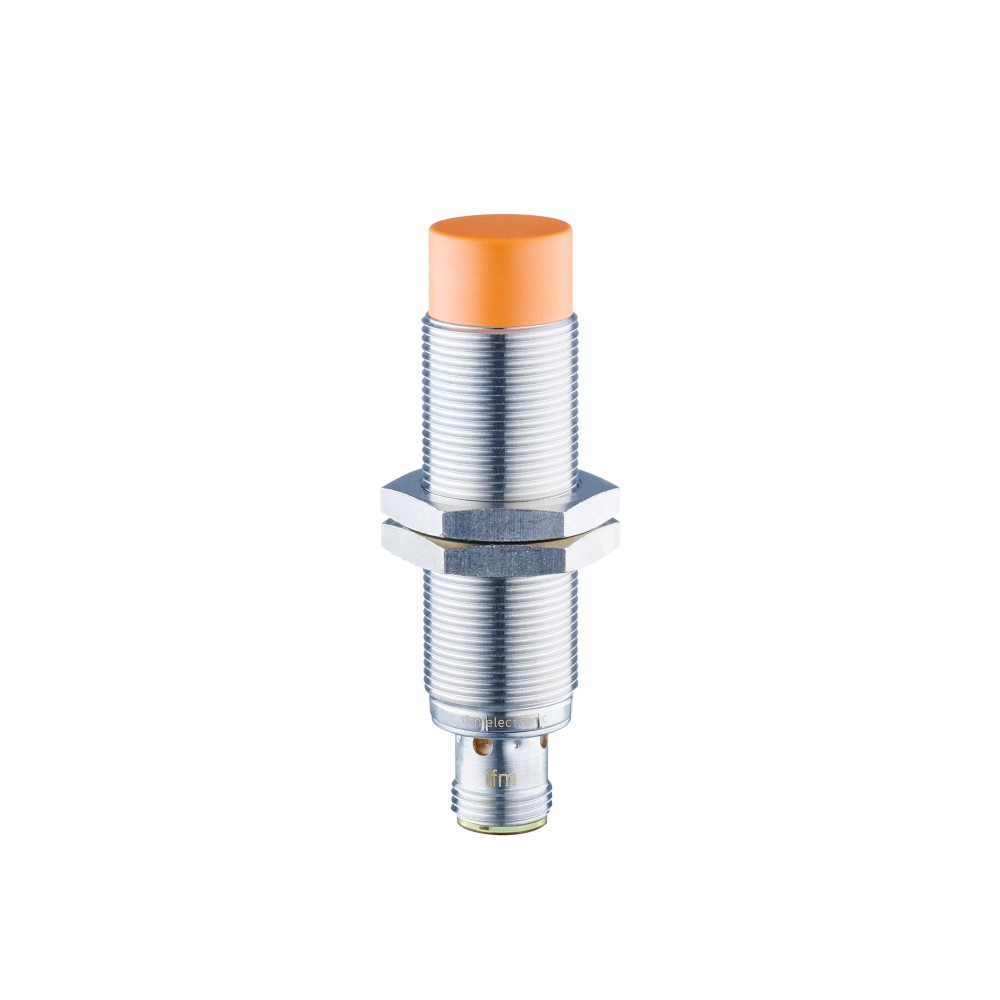

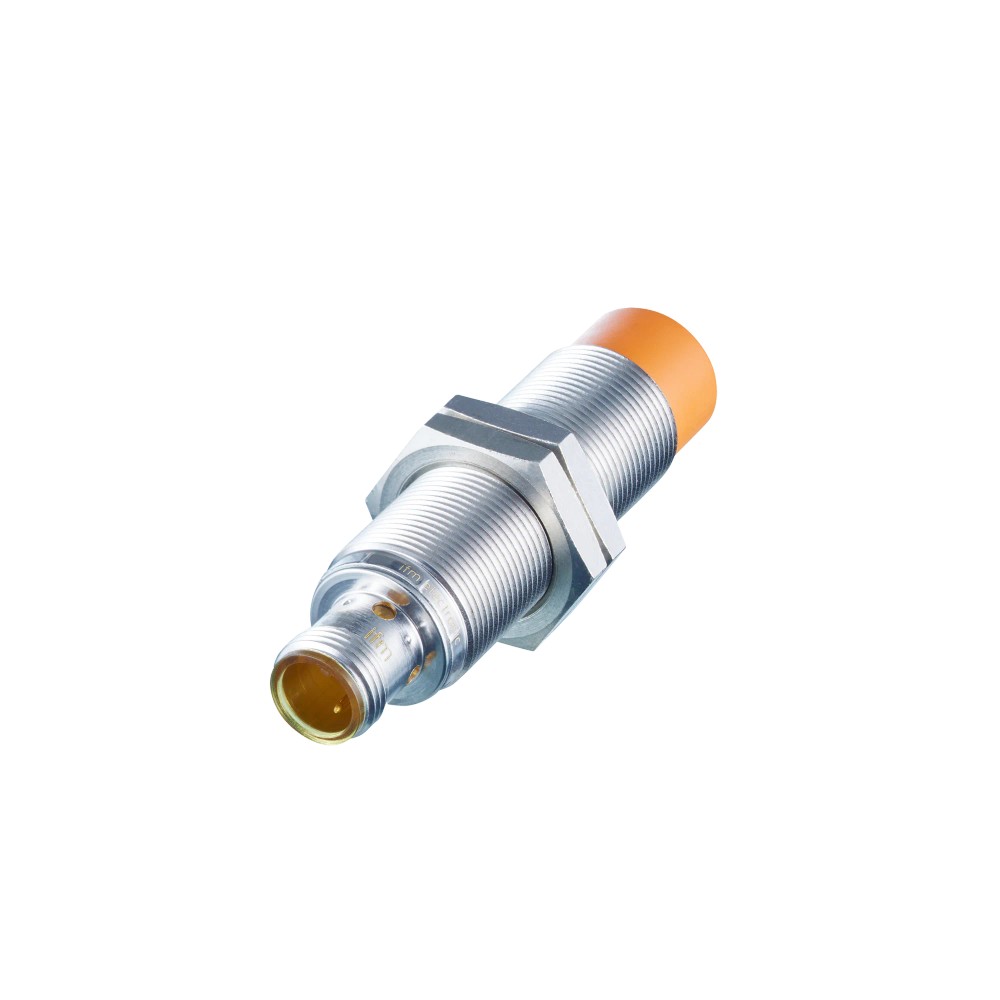

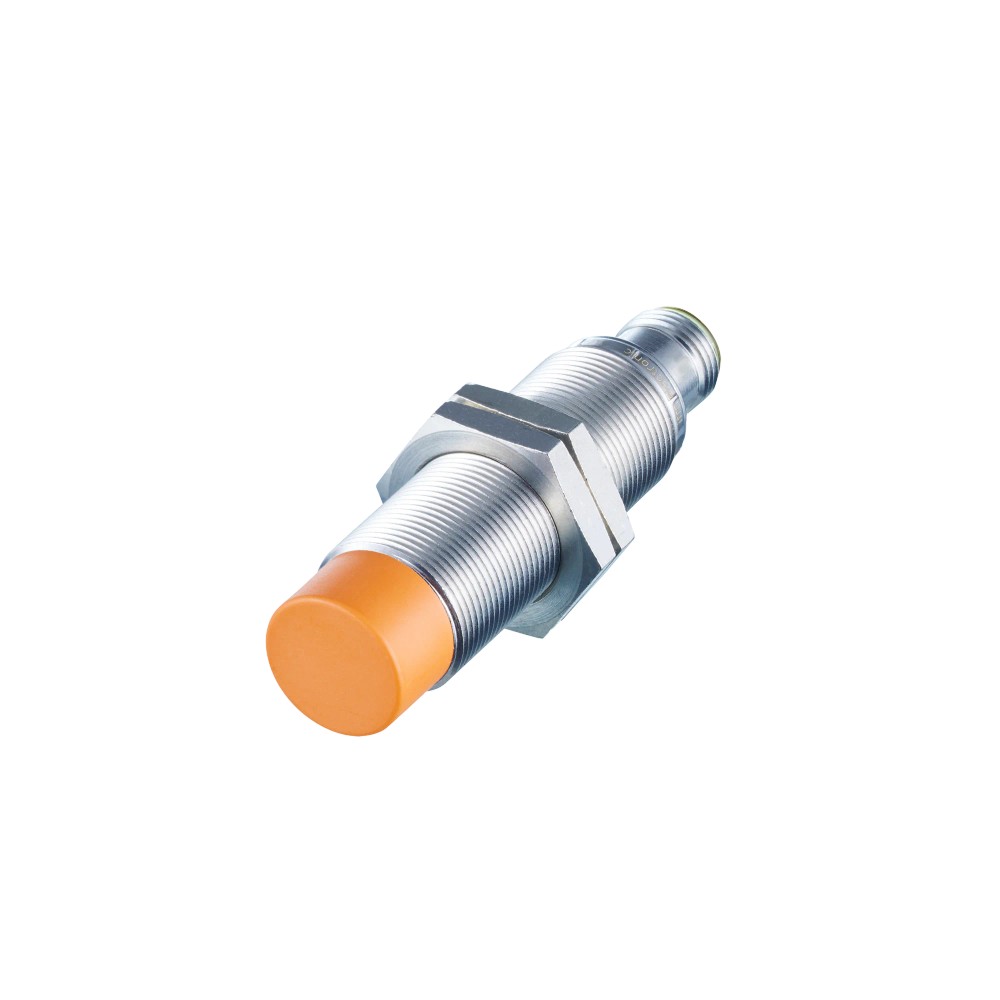

Imagem meramente ilustrativa

R$ 790,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5954
EAN: 4021179115742
NCM do produto: 85365090

Destaques do Produto Alcance nominal 12...mais

Fechar menu

Saiba mais sobre: "IG5954 IFM - Sensor Indutivo IFM Automação Industrial M18 12mm PNP/NPN IP68"

Destaques do Produto

Alcance nominal

12 mm, instalação não embutida

Tipo de saída

PNP/NPN

Tensão de operação

10...30 V DC

Conexão elétrica

M12, codificação A, 2 contatos

Proteção

IP68; indicado para aplicação Coolant

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG5954 M18 x 1, alcance de 12 mm, saída PNP/NPN, IP68

O IFM IG5954 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial, com aplicação indicada para coolant. Possui alcance nominal de 12 mm, montagem não embutida e saída PNP/NPN selecionável. Opera em 10 a 30 V DC e tem grau de proteção IP68 conforme a indicação da ficha.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IG5954
Tipo	Sensor indutivo
Rosca e comprimento	M18 x 1; 70 mm
Alcance de detecção	12 mm; não embutido
Saída	PNP/NPN; abertura/fechamento selecionável
Alimentação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 2 contatos dourados
Grau de proteção	IP68; indicação de aplicação Coolant
Temperatura ambiente	-25...70 °C
Frequência de comutação	300 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em sistemas de automação industrial, respeitando o alcance e as condições elétricas especificadas.
Aplicações identificadas na ficha como Coolant, com instalação compatível com montagem não embutida M18 x 1 e proteção IP68.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir detecção de materiais não metálicos: o produto é um sensor indutivo e a ficha não declara essa capacidade.
Não usar em alimentação diferente de 10...30 V DC ou em temperatura ambiente fora de -25...70 °C.
Não assumir alcance de trabalho constante de 12 mm em qualquer metal; a ficha informa distância de trabalho de 0...9,7 mm e fatores de correção conforme o material.

APLICAÇÕES E USO

Aplicação declarada: detecção indutiva em ambiente industrial, incluindo aplicação identificada como Coolant. Respeite a montagem não embutida, o alcance de trabalho e a faixa de temperatura ambiente informados.
Possibilidade de uso: detecção de objetos metálicos em sistemas de automação que aceitem a saída elétrica selecionada. A distância efetiva depende do material; a ficha fornece fatores de correção para aço, aço inoxidável, latão, alumínio e cobre.
Limitação: a ficha não especifica detecção de materiais não metálicos, protocolo digital ou condição de imersão além da classificação IP68; consulte o datasheet para validar requisitos particulares da aplicação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG5954 M18 x 1, alcance de 12 mm, saída PNP/NPN, IP68, verifique estes pontos:

Escolha o IG5954 quando

A aplicação exigir detecção indutiva não embutida, corpo roscado M18 x 1, alcance nominal de 12 mm, saída PNP/NPN e alimentação de 10...30 V DC. Verifique também a interface M12 e a compatibilidade do controlador com a configuração elétrica efetivamente usada.

Procure outra configuração quando

O projeto exigir alcance, montagem embutida, faixa de temperatura, alimentação, corrente de saída ou tipo de saída diferentes dos dados informados. Compare esses requisitos com o datasheet antes de especificar outro modelo; a ficha disponível não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e uso
Tipo de produto	Sensor indutivo	Classificação indicada na ficha do produto.
Modelo / part number	IG5954	Código para identificação e seleção do produto.
Marca	IFM	Fabricante indicado no anúncio.
Aplicação	Coolant; aplicações industriais / automação industrial	Aplicação declarada nos dados do produto.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação informado.
Tensão de operação	10...30 V DC	Faixa de tensão de operação indicada.
Corrente residual máxima	1 mA	Limite especificado para a corrente residual.
Corrente mínima de saída	4 mA	Valor informado na ficha; considerar junto às condições de carga especificadas pelo fabricante.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente constante indicado para a saída.
Queda de tensão máxima da saída de comutação DC	4,6 V	Valor máximo declarado para a saída de comutação DC.
Classe de proteção	II	Classificação declarada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção informado pelo fabricante.
Proteção contra curto-circuito	Sim; por impulso	Tipo de proteção contra curto-circuito declarado.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Saídas e comutação
Saída de comutação	PNP/NPN	Tipos de saída indicados na ficha; confirme o esquema e a configuração no datasheet.
Função de saída	Abertura/fechamento, selecionável	Opções de função de saída declaradas.
Frequência de comutação DC	300 Hz	Frequência de comutação máxima informada para DC.
Histerese	3...15 % de Sr	Faixa de histerese relativa à distância real de comutação Sr.
Distância real de comutação Sr	12 ± 10 % mm	Valor e tolerância indicados para a distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.

Detecção e faixa de trabalho
Alcance de detecção	12 mm	Alcance nominal informado; não confundir com distância de trabalho.
Distância de trabalho	0...9,7 mm	Faixa de trabalho informada na ficha.
Método de montagem	Não embutido	Condição de instalação declarada.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,5; cobre: 0,4	Fatores indicados para considerar a influência do material detectado.
Auxílio de ajuste ótico	Sim	Recurso de ajuste declarado na ficha.

Conexões elétricas
Conexão	1 x M12, codificação A	Conector elétrico indicado.
Contatos	2, dourados	Quantidade e acabamento dos contatos informados.
Configuração de fios	2 fios	Configuração indicada nos dados básicos; consulte o esquema oficial para a ligação.

Condições ambientais e proteção
Grau de proteção	IP68; indicação Coolant	Grau declarado na ficha para o produto; observe a aplicação e as condições especificadas pelo fabricante.
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente indicada.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 3 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 3 V; EN 55011 classe B	Níveis e norma de emissão/imunidade informados na ficha; consultar o datasheet para condições de ensaio.

Dados mecânicos e materiais
Dimensões	M18 x 1 / L = 70 mm	Rosca e comprimento informados.
Invólucro	Latão revestido com bronze branco	Material indicado para o invólucro.
Face ativa	PBT laranja	Material indicado para a face ativa.
Janela de LEDs	PEI	Material indicado para a janela dos LEDs.
Porcas de fixação	Latão revestido com bronze branco; 2 unidades incluídas	Material e quantidade indicados nos dados do produto.
Torque	25 Nm	Valor de torque informado; observe o procedimento e as condições do fabricante.
Peso	52,8 g	Peso informado no conjunto de atributos.
MTTF	1424 anos	Valor declarado na ficha; não representa período de garantia nem vida útil assegurada.

Displays e elementos de operação
Indicador de status de chaveamento	4 x 90° LED amarelo	Indicação visual de status descrita na ficha.
Indicador de ajuste adicional	1 x LED vermelho	Elemento de indicação para ajuste informado.

Características construtivas
Contatos	Banhados a ouro	Característica especial declarada para os contatos.
Alcance aumentado	Sim	Característica informada na descrição do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; trata-se de saída de comutação PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 2 contatos dourados. Alimentação DC de 10...30 V. A ficha informa saída PNP/NPN e configuração de 2 fios; confirme no datasheet o esquema de ligação e a configuração aplicável ao circuito antes de energizar.

Processo Conexão mecânica roscada M18 x 1; montagem não embutida. Não é uma conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador que aceite o tipo de saída selecionado e os limites elétricos do sensor	✓	A ficha informa saída PNP/NPN e alimentação de 10...30 V DC; confirme a configuração e a ligação no datasheet.
Montagem em suporte roscado compatível com M18 x 1, com instalação não embutida	✓	A rosca M18 x 1 e a montagem não embutida constam na ficha.
Uso em aplicação identificada como Coolant, dentro das condições ambientais especificadas	✓	A ficha associa o produto a Coolant e informa grau de proteção IP68; respeite também a faixa de temperatura.
Detecção de objeto metálico com distância superior à distância de trabalho informada	✗	A ficha informa distância de trabalho de 0...9,7 mm; o alcance nominal de 12 mm não deve ser tratado como distância de trabalho garantida.
Comunicação por protocolo digital como IO-Link	✗	A ficha fornecida não especifica IO-Link nem outro protocolo digital; não é possível validar essa compatibilidade.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG5954 M18 x 1, alcance de 12 mm, saída PNP/NPN, IP68

Confirme que a posição de montagem aceita corpo roscado M18 x 1 e instalação não embutida.
Verifique se a temperatura ambiente prevista está entre -25 e 70 °C e se as condições da aplicação correspondem às especificações do fabricante.
Considere o material do alvo e aplique os fatores de correção indicados no datasheet ao dimensionar a distância de detecção.
Instale mecanicamente conforme o desenho dimensional e respeite o torque declarado de 25 Nm, validando o procedimento no documento do fabricante.
Confira a codificação do conector M12 e o esquema elétrico oficial; não determine a ligação apenas pela cor dos condutores ou pelo tipo de saída.
Após a ligação, energize dentro da faixa de 10...30 V DC e verifique o indicador de status e a comutação na entrada do controlador.

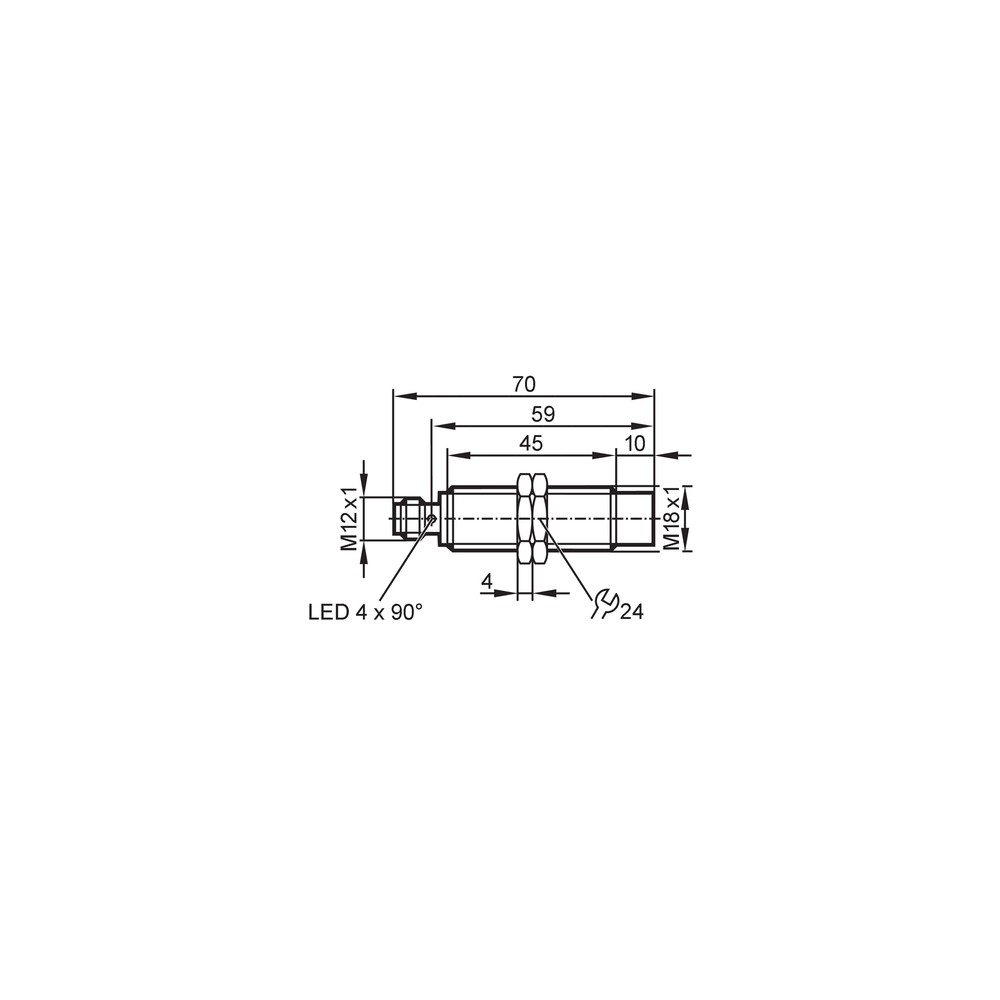

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho, material com fator de correção menor que 1 ou ligação/alimentação incompatível.	Meça a tensão de alimentação, aproxime o alvo dentro da distância de trabalho e compare o material com os fatores de correção do datasheet.
O controlador indica estado invertido em relação ao esperado.	Função de abertura/fechamento ou configuração PNP/NPN incompatível com a entrada utilizada.	Confira a configuração selecionada e compare o esquema do sensor com os requisitos da entrada do controlador.
Comutação instável ou intermitente.	Distância ou posicionamento do alvo variando, alimentação fora da faixa especificada ou ligação elétrica inadequada.	Verifique a tensão entre 10 e 30 V DC, fixe a posição do sensor e do alvo e valide as conexões no datasheet.
A indicação do LED não corresponde ao estado esperado do controlador.	Diferença entre o estado de comutação do sensor e a interpretação da entrada, ou problema na conexão M12.	Observe os LEDs de status, inspecione o conector M12 e verifique a resposta da entrada conforme o esquema elétrico oficial.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IG5954 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG5954 e para quem ele serve?

É um sensor indutivo M18 para detecção de objetos metálicos em aplicações de automação industrial. A ficha também indica aplicação Coolant e saída PNP/NPN.

Qual é a distância de trabalho e a conexão elétrica deste sensor?

A ficha informa distância de trabalho de 0...9,7 mm e conector M12 com codificação A e 2 contatos dourados. O alcance nominal de detecção informado é 12 mm.

O que acompanha o produto?

A ficha informa 2 porcas de fixação. Não há indicação de cabo ou outro acessório incluído.

Ele funciona com qualquer material como alvo?

Não há indicação de detecção de qualquer material; trata-se de um sensor indutivo para detecção metálica. A ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.

Posso usar o IG5954 em uma alimentação AC ou acima de 30 V?

A ficha especifica alimentação DC de 10...30 V. Não há suporte documentado para alimentação AC ou tensão acima desse limite.

O sensor não detecta o alvo; o que devo verificar antes de trocar?

Verifique a distância até o alvo, o material e a tensão de alimentação. Compare a distância com a faixa de trabalho e confira os fatores de correção no datasheet.

O controlador lê o sinal invertido ou não reconhece a saída: qual pode ser a causa?

A função de abertura/fechamento é selecionável e a saída é indicada como PNP/NPN. Confira a configuração aplicada, o esquema de ligação e a compatibilidade da entrada do controlador antes de substituir o sensor.

É melhor comprar o sensor com cabo ou somente o sensor?

A ficha informa conector M12 e 2 porcas de fixação, mas não declara cabo incluído. Se a instalação exigir cabo, selecione-o separadamente conforme a conexão e a ligação elétrica previstas.

Como instalar o sensor sem comprometer a detecção?

Use a montagem não embutida M18 x 1 e dimensione a posição considerando o material do alvo e a distância de trabalho. Consulte o desenho dimensional e o datasheet para os detalhes mecânicos e elétricos.

Como confirmar a ligação dos dois contatos M12?

Consulte o esquema elétrico no datasheet oficial do IG5954 antes de conectar. A ficha disponível informa M12, codificação A e 2 contatos, mas não fornece aqui a identificação completa dos pinos.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar objetos metálicos sem contato mecânico. (Ref.: tipo de produto: sensor indutivo.)

Alcance nominal

Distância de detecção indicada como referência; não deve ser confundida com a distância de trabalho. (Ref.: alcance de detecção: 12 mm.)

Montagem não embutida

Configuração de montagem declarada para o sensor; deve ser respeitada no posicionamento mecânico. (Ref.: método de montagem: não embutido.)

PNP/NPN

Tipos de saída de comutação indicados para o sensor; a ligação deve corresponder à entrada do controlador. (Ref.: saída de comutação: PNP/NPN.)

IP68

Grau de proteção declarado para o invólucro; as condições específicas de ensaio e uso devem ser verificadas no datasheet. (Ref.: grau de proteção: IP68.)
