Sensor Indutivo IFM IG5953 M18

Pré-visualizar: IG5953 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm PNP/NPN IP68

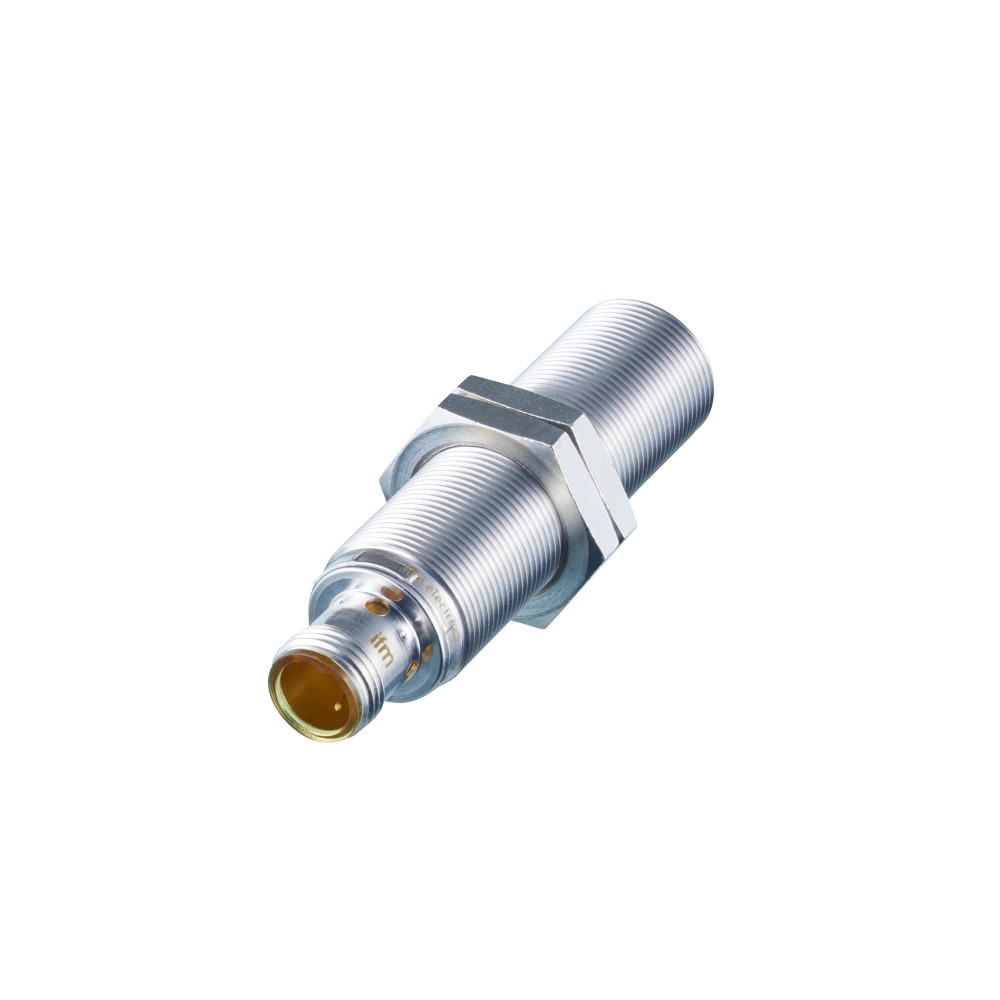

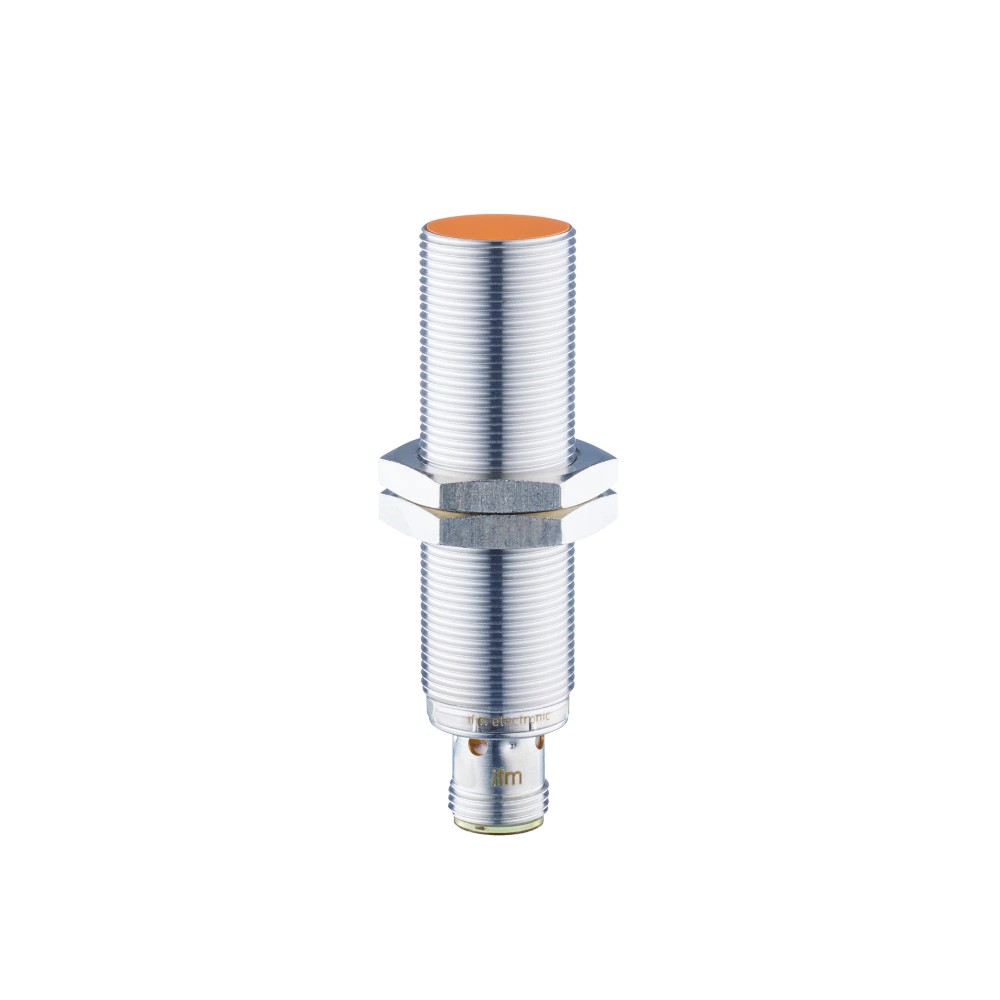

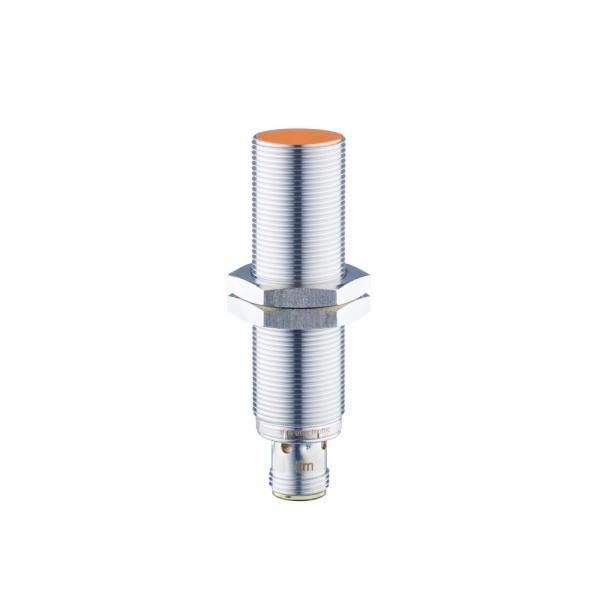

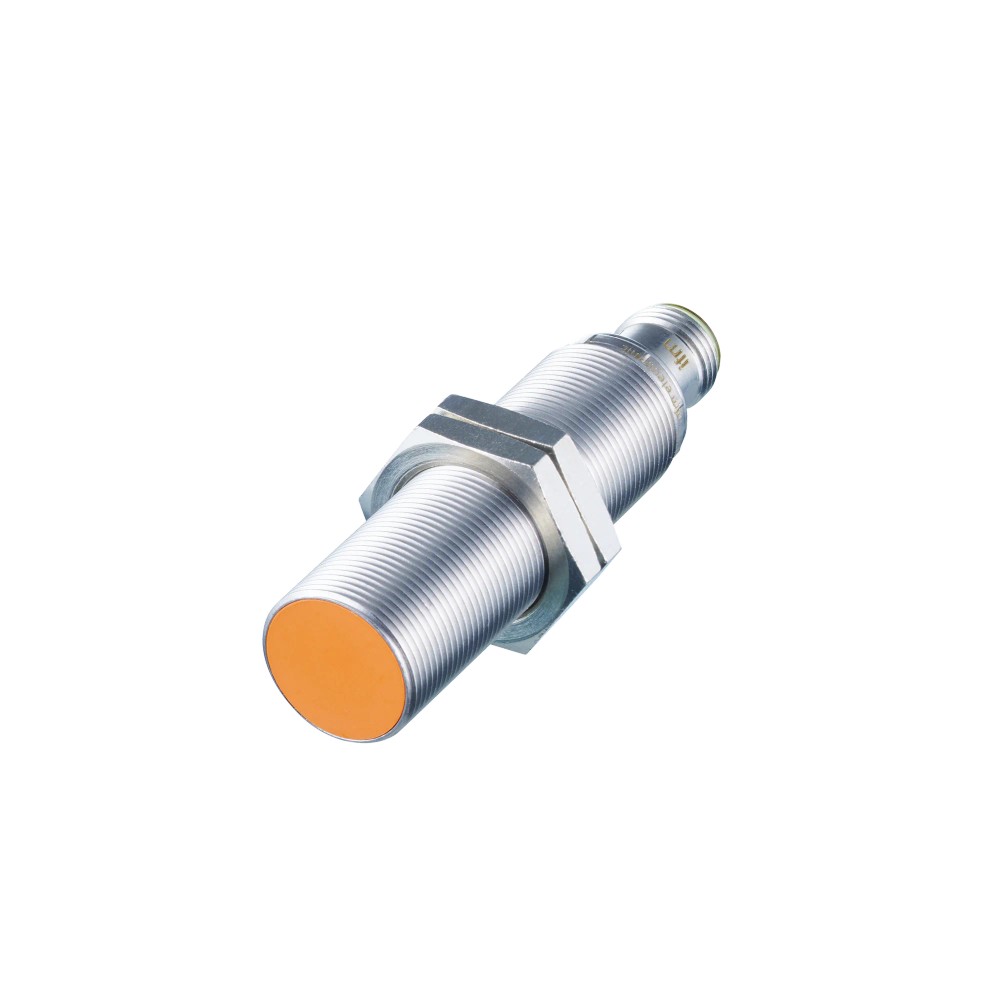

IG5953 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm PNP/NPN IP68

Imagem meramente ilustrativa

R$ 790,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5953
EAN: 4021179115735
NCM do produto: 85365090

Destaques do Produto Rosca M18 x 1...mais

Fechar menu

Saiba mais sobre: "IG5953 IFM - Sensor Indutivo IFM Automação Industrial M18 8mm PNP/NPN IP68"

Destaques do Produto

Rosca

M18 x 1

Alcance

8 mm

Conexão

M12

Proteção

IP 68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG5953 M18 8mm PNP/NPN IP68

O sensor indutivo IFM IG5953 é uma solução robusta para detecção de metais em aplicações industriais exigentes. Com rosca M18, alcance de 8 mm e configuração PNP/NPN, garante versatilidade na integração. Sua construção é protegida pelo grau IP68, sendo ideal para ambientes com presença de fluidos refrigerantes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	IG5953
Alcance	8 mm
Conexão	M12
Grau de proteção	IP 68
Tensão	10...30 V DC
Montagem	Embutida
Dimensões	M18 x 1 / 70 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com presença de fluidos de refrigeração (coolant)
Linhas de montagem metálicas
Sistemas de contagem de peças ferrosas

⚠ Considere outro se precisa de:

Detecção de objetos não metálicos
Ambientes com temperatura superior a 70 °C
Aplicações que exijam montagem não embutida onde a blindagem pode causar detecção falsa

APLICAÇÕES E USO

Detecção de posição em máquinas de usinagem.
Contagem de peças metálicas em esteiras transportadoras.
Monitoramento de fim de curso em dispositivos de automação expostos a fluidos (coolant).
Sistemas de segurança e controle em processos fabris.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG5953 M18 8mm PNP/NPN IP68, verifique estes pontos:

Escolha o IG5953 se:

Necessita de um sensor indutivo versátil, com conexão M12 padrão e alta resistência contra fluidos de corte (coolant) em rosca M18.

Busque outra opção se:

O ambiente exige distâncias de detecção superiores a 8 mm ou se a aplicação for subaquática de alta pressão (acima do padrão IP68).

ESPECIFICAÇÕES TÉCNICAS

Detecção
Tipo de sensor	Indutivo	Princípio de detecção eletromagnética para metais
Alcance de detecção	8 mm	Distância nominal de detecção (Sn)
Tipo de montagem	Embutido	Possibilidade de instalação faceada ao metal

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação permitida
Saída de comutação	PNP/NPN selecionável	Tipo de sinal de saída
Frequência de comutação	400 Hz	Velocidade máxima de operação

Condições ambientais
Grau de proteção	IP 68	Proteção contra fluidos e poeira
Temperatura ambiente	-25...70 °C	Faixa de operação térmica
Materiais	Latão revestido com bronze branco, PBT, PEI	Construção para resistência química

COMPATIBILIDADE

Comunicação

• Saída digital PNP

• Saída digital NPN

Conexões

Elétrica Conector M12 A-coded

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com óleo de corte	✓	Sensor possui proteção especial para fluidos.
Detecção de papel ou vidro	✗	Princípio indutivo só detecta metais.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG5953 M18 8mm PNP/NPN IP68

Verifique se a área de montagem está limpa.
Rosqueie o sensor no suporte M18 até a posição desejada.
Posicione as duas porcas de fixação inclusas para travar o sensor.
Aplique o torque de aperto máximo de 25 Nm.
Conecte o cabo M12 codificação A ao sensor.
Verifique o LED de status após ligar a alimentação.

ACESSÓRIOS

2x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao detectar o metal.	Objeto fora da distância de trabalho ou sensor mal alinhado.	Verifique a distância de detecção nominal (8mm) e se o LED de status acende.
O LED de status não acende em nenhuma condição.	Falha na alimentação elétrica (cabo rompido ou fonte desativada).	Use um multímetro para medir a tensão de 10-30V DC no conector M12.
Sensor comutando sem a presença da peça alvo.	Acúmulo excessivo de cavacos metálicos na face ativa.	Limpe a face do sensor e verifique se o erro persiste.
Sinal de saída intermitente ou inexistente.	Curto-circuito ou sobrecarga na saída da carga.	Verifique a carga conectada e a polaridade do cabo conforme diagrama.

DOCUMENTAÇÃO TÉCNICA

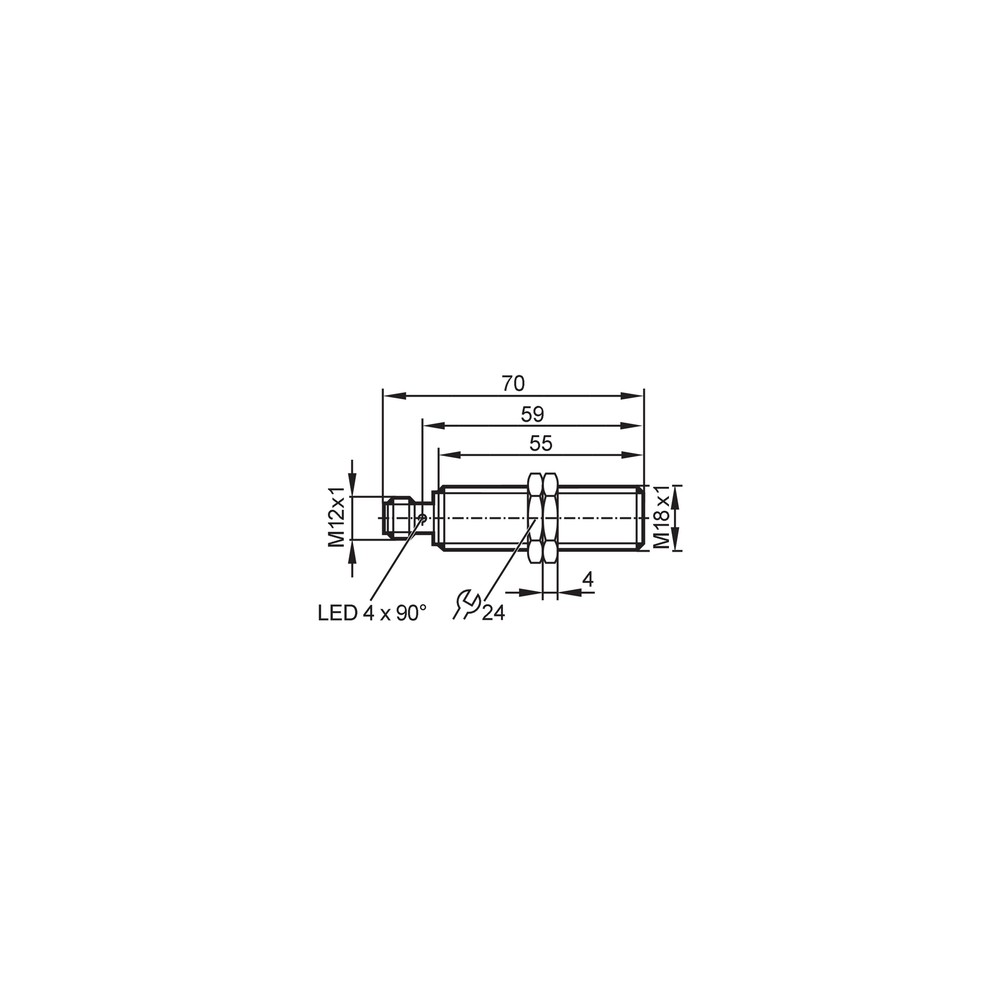

Datasheet Técnico IG5953 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor indutivo da IFM e para que ele serve?

O IG5953 é um sensor indutivo de proximidade, modelo M18, projetado para detecção sem contato de objetos metálicos em aplicações industriais.

O que vem incluído na embalagem do sensor?

Ele acompanha duas porcas de fixação para instalação direta em roscas M18.

Este sensor funciona para detectar plásticos ou outros materiais não ferrosos?

Este sensor não é indicado para detecção de materiais não metálicos como plásticos, madeira ou papel, pois seu princípio de funcionamento é baseado em campos eletromagnéticos.

Quais são as limitações de uso deste sensor?

O sensor não deve ser utilizado em ambientes com temperaturas acima de 70 °C ou submerso em pressões que excedam a proteção IP68.

Como sei se o sensor parou de funcionar corretamente?

O sintoma mais comum é a falta de sinal de comutação mesmo com presença de metal; verifique se o LED de status acende ao aproximar o objeto e se o cabeamento M12 está firme.

O que devo verificar antes de substituir o sensor por suspeita de falha?

Verifique a continuidade do cabo e se a tensão de alimentação entre 10-30V DC está presente nos pinos do conector M12.

Por que escolher este modelo em vez de um sensor indutivo comum?

Este modelo é ideal para ambientes com presença de fluidos de corte (coolant) devido à sua robustez, enquanto sensores padrão podem falhar precocemente nessas condições.

Posso substituir sensores PNP ou NPN antigos por este modelo?

Sim, ele oferece flexibilidade de configuração para PNP ou NPN, permitindo que você padronize seu estoque com um único código de peça.

Qual o cuidado principal na instalação física?

A instalação exige o aperto das porcas com torque máximo de 25 Nm para evitar danos à carcaça metálica e garantir o alinhamento frontal.

Qual a procedência deste sensor?

Este produto é fabricado pela IFM, fornecedor global de automação, e faturado diretamente pela unidade brasileira da marca.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta a aproximação de objetos metálicos sem contato físico através de campos eletromagnéticos.

Montagem Embutida

Tipo de montagem onde o sensor pode ser instalado rente ao metal circundante sem perda de alcance. (Ref.: Montagem)

IP68

Grau de proteção que garante a estanqueidade contra poeira e imersão contínua em água. (Ref.: Grau de proteção)

PNP/NPN

Configuração eletrônica da saída de comutação que define a lógica de sinal (positivo ou negativo) enviada ao controlador. (Ref.: Saída)

Histerese

Diferença entre a distância de comutação ao aproximar e ao afastar o objeto, garantindo estabilidade no sinal. (Ref.: Histerese)
