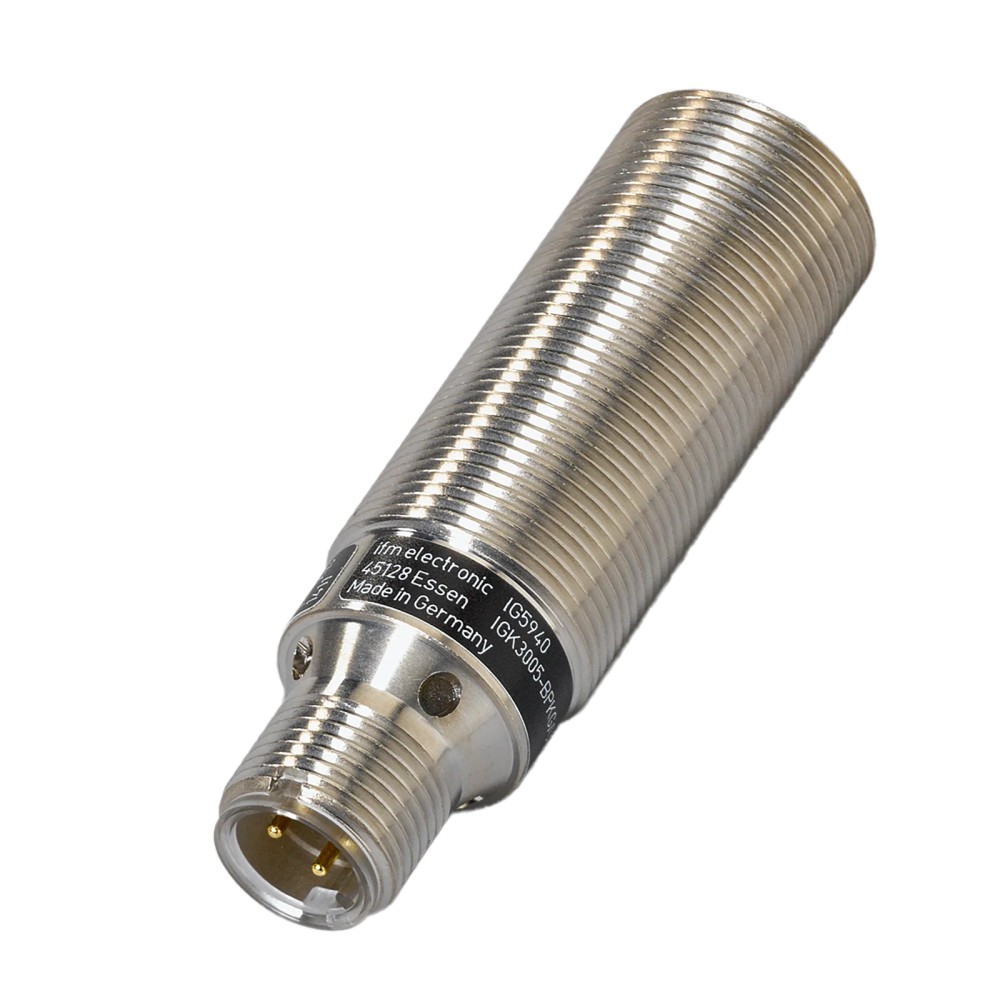

Sensor Indutivo IFM IG5940 M18 PNP 5mm

Pré-visualizar: IG5940 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 5mm

IG5940 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 5mm

Imagem meramente ilustrativa

R$ 715,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5940
EAN: 4021179115605
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M18 x 1...mais

Fechar menu

Saiba mais sobre: "IG5940 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 5mm"

Destaques do Produto

Tipo de Rosca

M18 x 1

Saída

PNP

Distância de Detecção

5 mm

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG5940 M18 PNP 5mm

O sensor indutivo IFM IG5940 é um componente M18 projetado para detecção precisa e sem contato de objetos metálicos em ambientes industriais. Com tecnologia de saída PNP, ele oferece alta frequência de comutação de 500 Hz e alcance de 5 mm. Sua construção robusta em latão revestido com bronze branco garante durabilidade e conformidade com o padrão IP67.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IG5940
Alcance	5 mm
Saída	PNP
Função	Normalmente Aberto
Conexão	M12
Material	Latão/Bronze branco
Proteção	IP 67
Temperatura	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de posição em máquinas de embalagem
Detecção de peças metálicas em linhas de montagem
Ambientes industriais com exigência de grau de proteção IP67
Aplicações que utilizam conexão padrão M12

⚠ Considere outro se precisa de:

Instalação em ambientes com campos magnéticos extremos
Detecção de materiais não metálicos
Uso em sistemas de comando que requerem sinal NPN
Aplicação onde a face ativa possa sofrer impactos mecânicos constantes

APLICAÇÕES E USO

Posicionamento de precisão em máquinas de montagem
Detecção de fim de curso em cilindros pneumáticos
Contagem de peças em esteiras metálicas
Monitoramento de presença em linhas de embalagem automatizadas

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG5940 M18 PNP 5mm, verifique estes pontos:

Escolha este modelo se

Necessita de um sensor indutivo padrão M18 com montagem embutida para detecção metálica confiável em ambientes com temperatura de até 80°C.

Busque outra opção se

Sua aplicação exige detecção a distâncias superiores a 5mm, comunicação via rede IO-Link ou se o sistema de controle opera exclusivamente com sinal NPN.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tipo de produto	Sensor indutivo	Identificação básica
Função elétrica	PNP	Saída de corrente

Desempenho de Detecção
Alcance de detecção	5 mm	Distância nominal
Método de montagem	Embutido	Instalação mecânica
Frequência de comutação	500 Hz	Capacidade operacional

Dados Mecânicos
Material do invólucro	Latão revestido com bronze branco	Resistência externa
Dimensões	M18 x 1 / L = 60 mm	Geometria
Grau de proteção	IP 67	Norma de estanqueidade

COMPATIBILIDADE

Comunicação

• Sinal Digital PNP (Standard)

Conexões

Elétrica M12, 3 pinos (dourados)

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de alvos ferrosos (aço)	✓	O fator de correção para aço é 1, garantindo o alcance nominal de 5mm.
Detecção de cobre	✓	Compatível, porém com fator de correção de 0,3, reduzindo a distância de detecção efetiva.
Ambientes com alta temperatura (> 80°C)	✗	Excede o limite da especificação técnica de operação.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG5940 M18 PNP 5mm

Rosqueie o sensor no suporte de montagem utilizando as porcas fornecidas.
Certifique-se de que a montagem embutida seja respeitada conforme desenho dimensional.
Conecte o cabo M12 de 3 fios seguindo o padrão de pinagem da IFM.
Aperte as porcas de fixação manualmente, evitando torque excessivo que possa danificar a carcaça.
Verifique o LED de status (amarelo) para confirmar a energização correta.
Realize um teste funcional posicionando um alvo metálico dentro da faixa de 5mm.

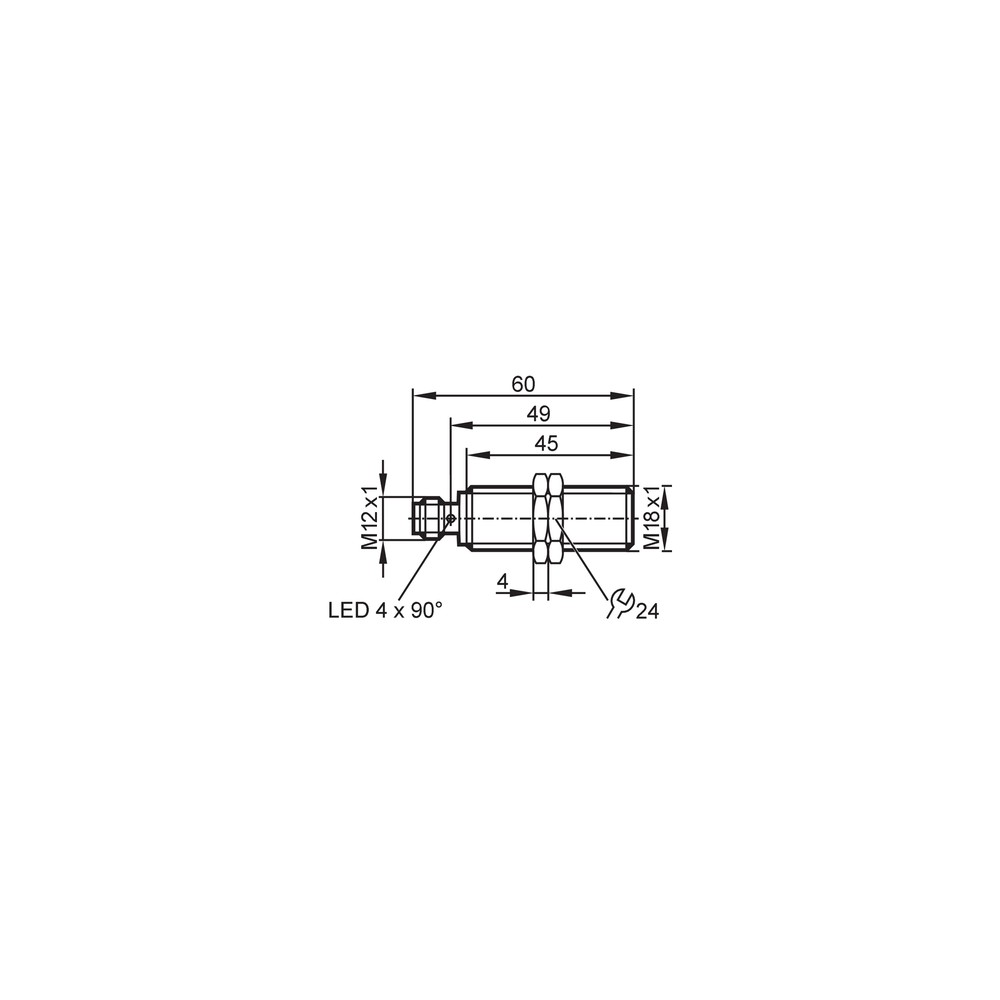

Desenho Dimensional Pinagem

ACESSÓRIOS

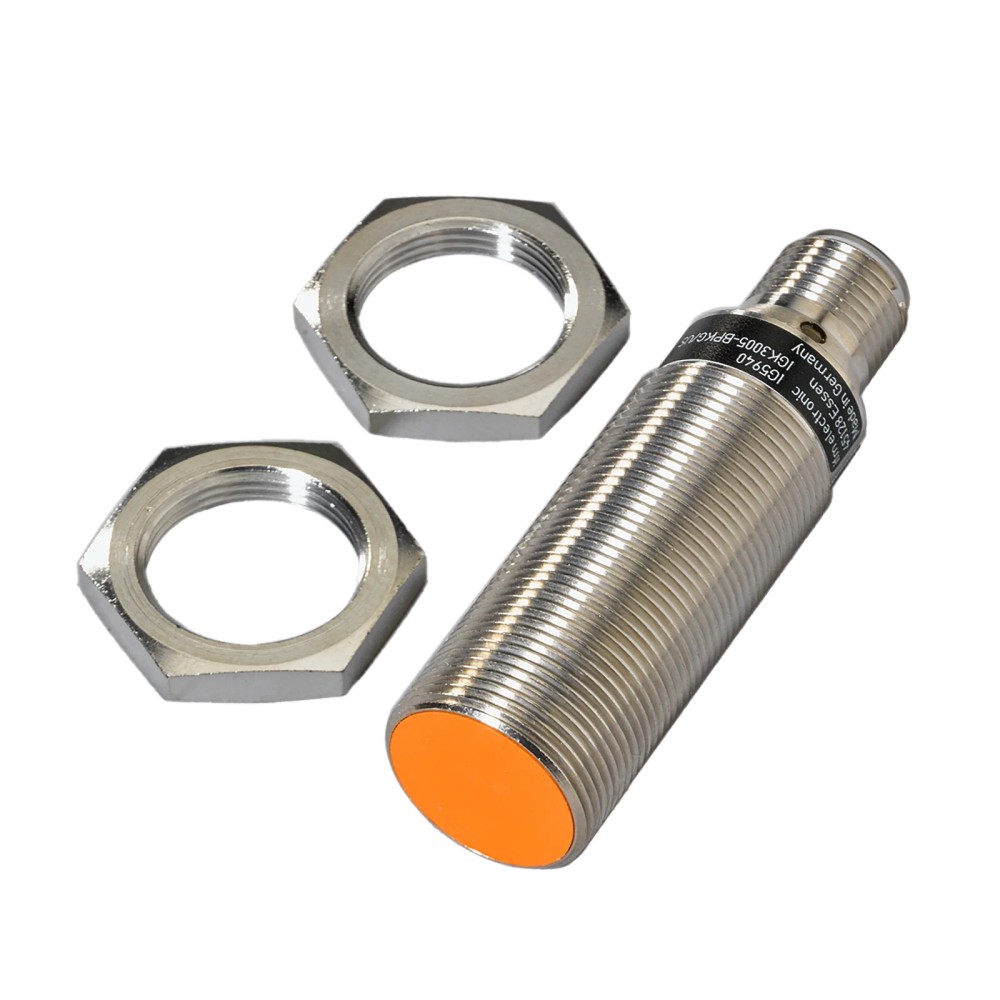

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ao detectar o objeto.	Objeto fora da zona de alcance ( > 5mm) ou alinhamento incorreto.	Verificar distância nominal e alinhamento do alvo frente à face sensível.
LED de status desligado e sem sinal de saída.	Tensão de alimentação abaixo de 10V DC ou polaridade invertida.	Medir a tensão no conector M12 e verificar a polaridade dos cabos.
LED de falha ou comportamento intermitente.	Curto-circuito na carga de saída.	Medir a corrente de carga (máx 200mA) e verificar possível curto no cabo.
Falsos acionamentos ou travamento ligado.	Acúmulo excessivo de cavacos metálicos sobre a face ativa.	Limpar a face ativa e verificar se o material metálico está devidamente removido.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos IG5940 (Datasheet) Desenho em Escala do Sensor M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IG5940 da IFM e qual sua função?

O IG5940 é um sensor indutivo de proximidade, modelo M18, com saída PNP normalmente aberto, projetado para detecção sem contato de objetos metálicos em aplicações industriais.

O que acompanha o sensor indutivo IG5940 na embalagem?

Sim, o sensor acompanha duas porcas de fixação para instalação mecânica, facilitando a montagem em suportes ou perfis estruturados.

Posso utilizar este sensor para detectar objetos não metálicos?

Este sensor não é indicado para detecção de materiais não metálicos como plásticos, madeira ou líquidos, pois seu princípio de funcionamento baseia-se em campos eletromagnéticos que interagem apenas com materiais condutores.

Este sensor é compatível com entradas de PLC NPN?

Não, este modelo possui saída PNP. A substituição por um sensor NPN exigiria uma revisão do esquema de comando do painel elétrico.

O que verificar se o sensor não está chaveando?

A ausência de sinal de saída, mesmo com o objeto posicionado à distância nominal, pode indicar falha na alimentação ou sensor travado. Verifique a tensão de 10-30V DC e se o LED de status está aceso.

Como diagnosticar falhas de detecção no campo?

Se o LED de status pisca ou não alterna, verifique primeiro a integridade do cabo M12 e se a distância de detecção de 5mm está sendo respeitada conforme a instalação embutida.

Por que escolher este modelo em vez de sensores de uso geral?

O IG5940 é uma versão padrão com contatos banhados a ouro. A escolha entre ele e outros modelos de mercado deve considerar a montagem embutida e a robustez da carcaça em latão com bronze branco.

Este sensor é adequado para sistemas de automação complexos?

Para aplicações que exigem monitoramento via rede ou protocolos complexos, este sensor (saída digital simples) pode não ser suficiente, sendo preferível um sensor com comunicação IO-Link.

Quais cuidados são necessários na instalação?

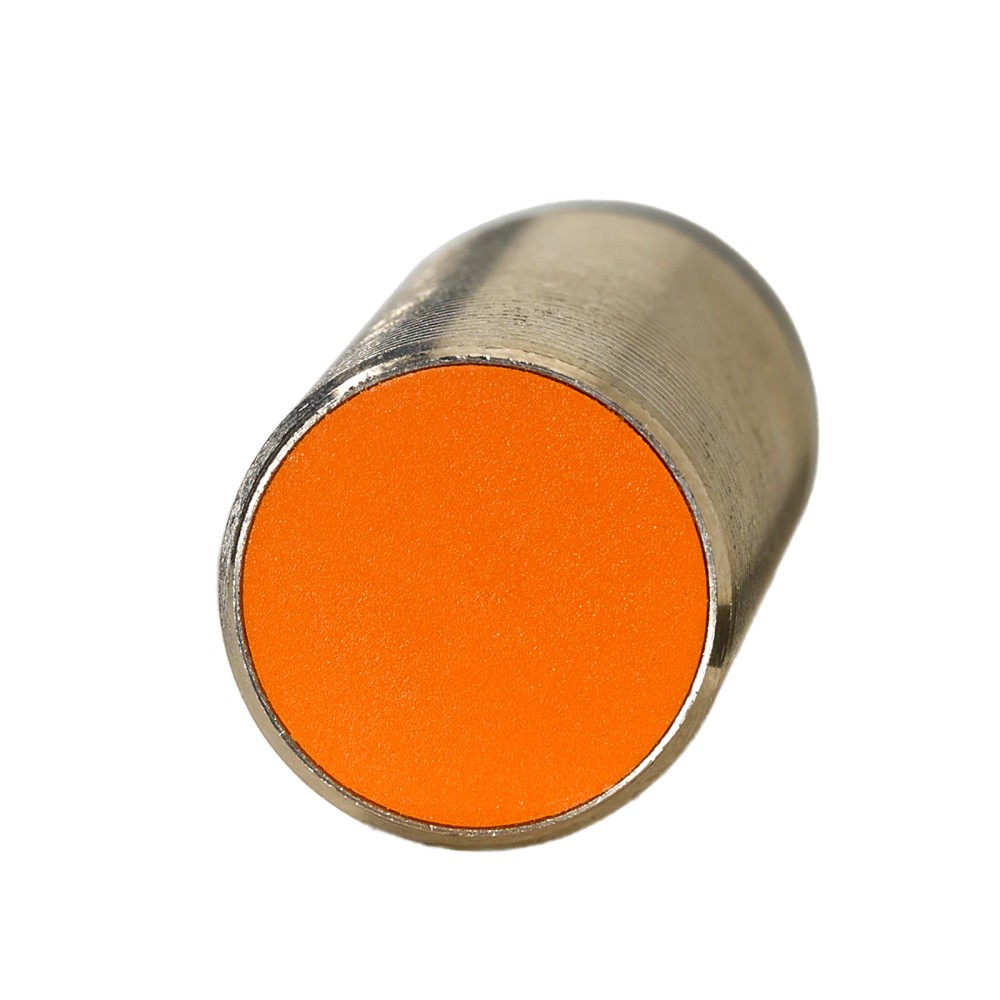

A instalação requer alinhamento mecânico evitando vibrações excessivas e a fixação firme das duas porcas fornecidas, garantindo que a face ativa (PBT laranja) não sofra impactos diretos.

Qual a garantia de conformidade técnica deste componente?

A procedência é garantida pela IFM Electronic, assegurando que o componente atenda às normas EN 60947-5-2, essencial para padronização em ambientes industriais.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída que comuta o positivo da fonte (Ref.: saída de comutação).

Montagem Embutida

O sensor pode ser montado faceado ao material metálico ao redor sem interferir na detecção (Ref.: método de montagem).

Histerese

Diferença entre o ponto de atuação e o de desatuação do sensor, garantindo estabilidade no sinal (Ref.: 3...15 % de Sr).

IP 67

Classificação de proteção contra poeira e imersão temporária em água (Ref.: grau de proteção).

Frequência de comutação

Número máximo de ciclos de comutação por segundo que o sensor suporta (Ref.: 500 Hz).
