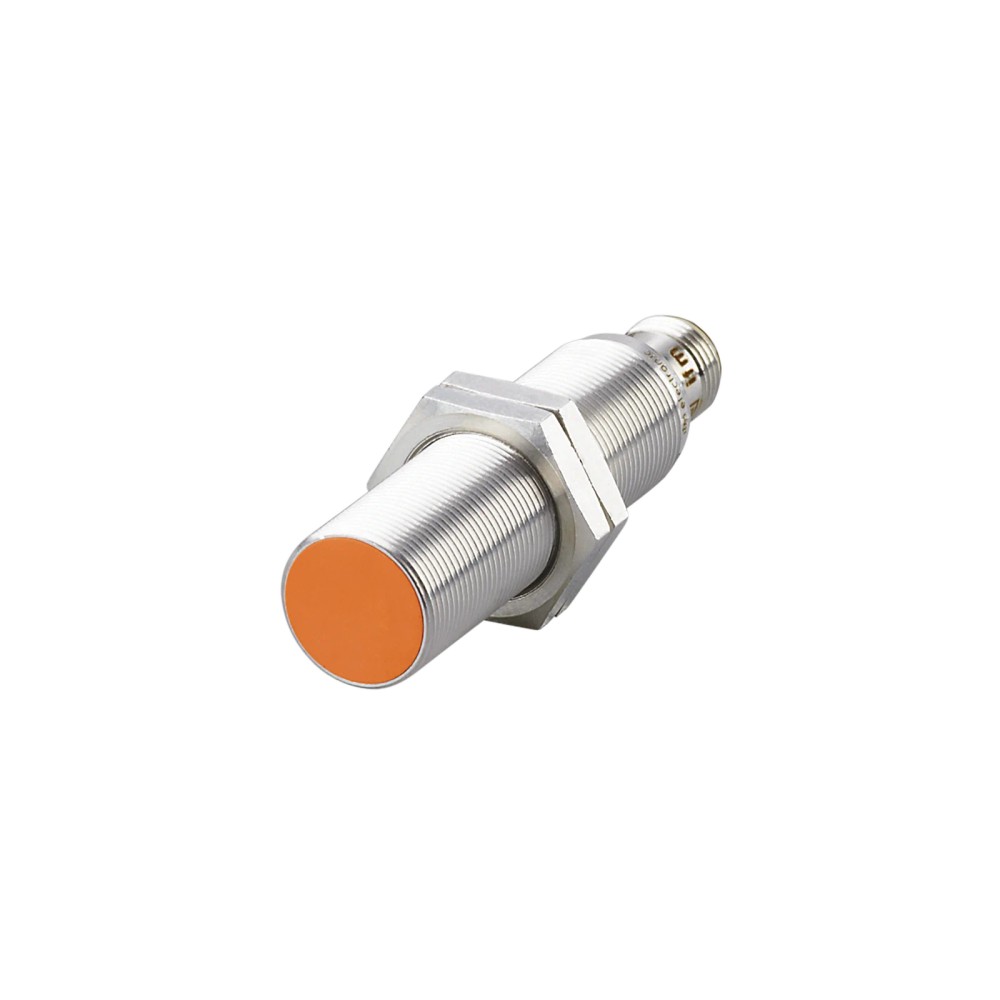

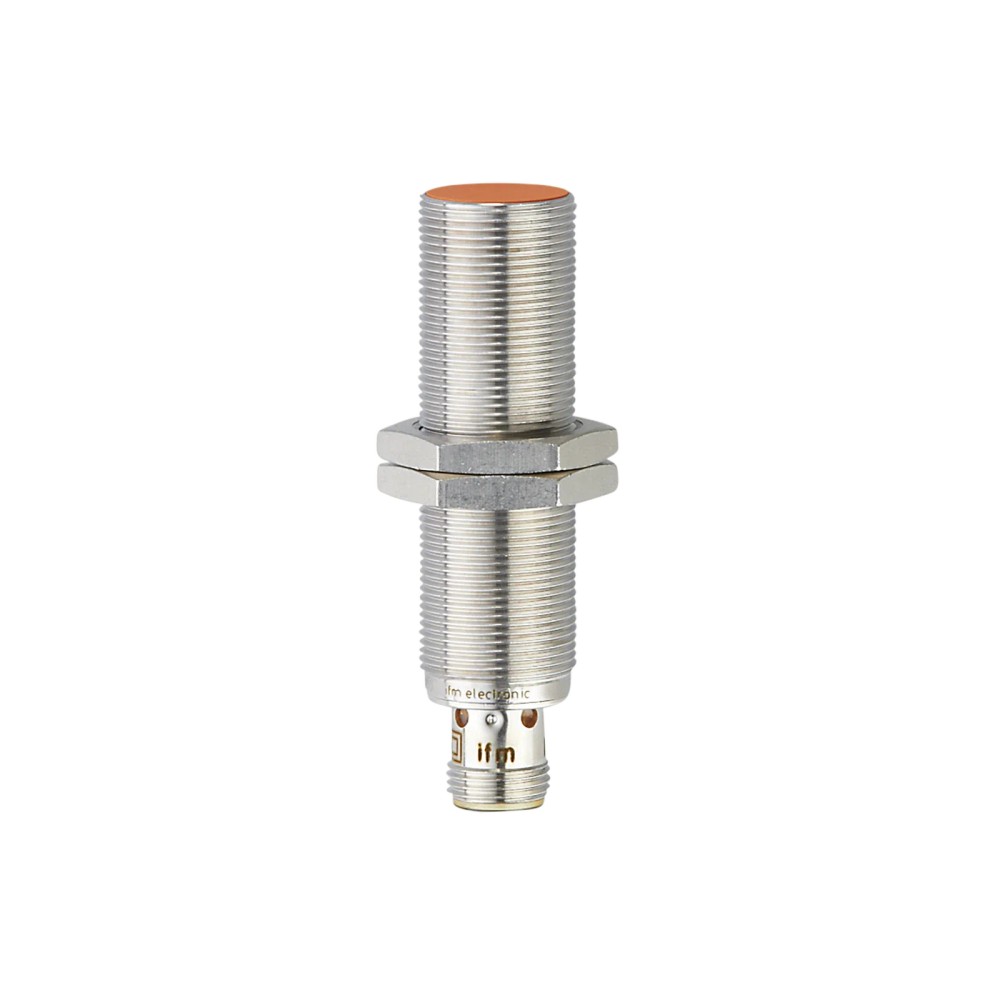

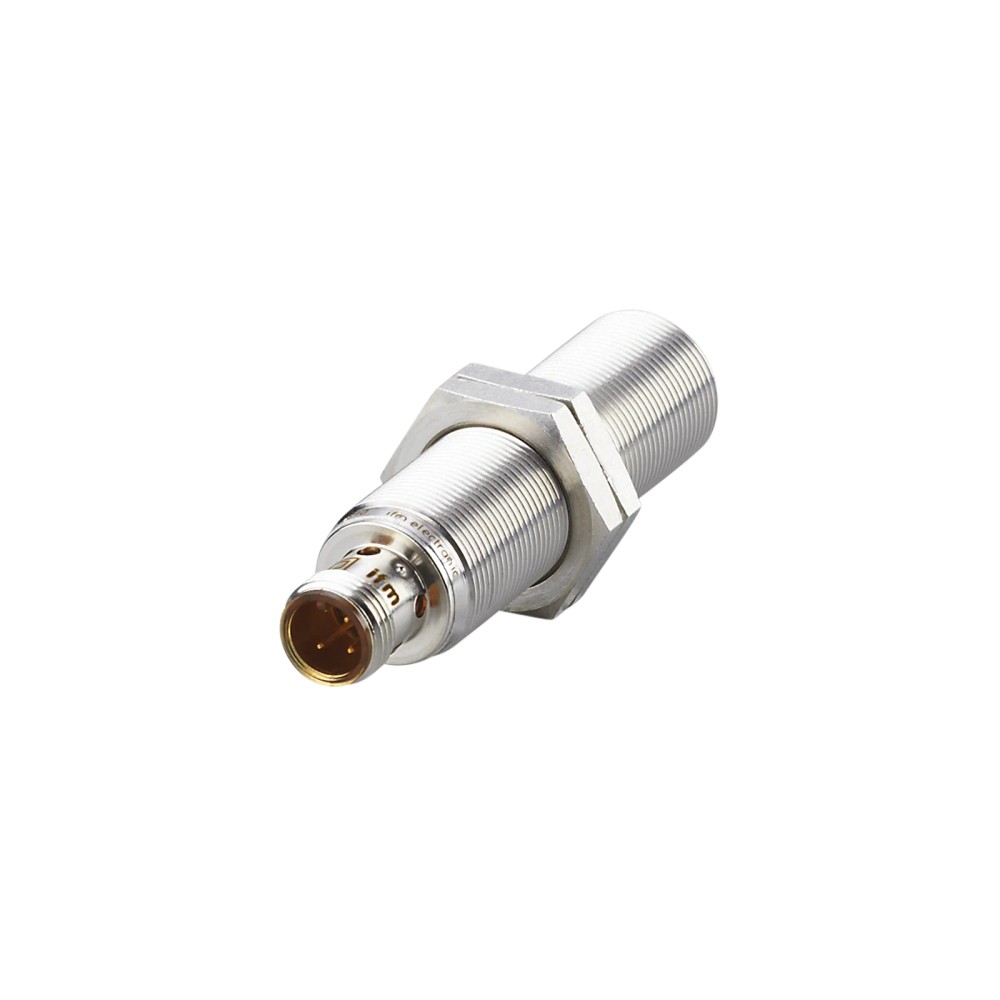

Sensor Indutivo IFM IG5937 M18 PNP 5mm

Pré-visualizar: IG5937 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 5mm 500Hz

IG5937 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 5mm 500Hz

Imagem meramente ilustrativa

R$ 715,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5937
EAN: 4021179115575
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IG5937 IFM - Sensor Indutivo IFM Detecção de objetos M18 PNP 5mm 500Hz"

Destaques do Produto

Tecnologia

Indutiva

Saída

PNP normalmente aberta

Alcance nominal

5 mm

Instalação

Montagem embutida; corpo M18 x 1

Conexão

M12, 3 contatos

Alimentação

10...30 V DC

Por que comprar IFM na Melhor Indústria?

Sobre o Sensor Indutivo IFM IG5937, M18, PNP, normalmente aberto, alcance de detecção de 5 mm, 500 Hz

O IFM IG5937 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação. Possui saída PNP normalmente aberta, alcance nominal de 5 mm e frequência de comutação de 500 Hz. Seu corpo roscado M18 x 1 é para montagem embutida, e a conexão elétrica é M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Saída	PNP, normalmente aberto
Alcance de detecção	5 mm
Montagem	Embutida
Rosca e comprimento	M18 x 1 / 70 mm
Conexão elétrica	M12, codificação A, 3 contatos dourados
Tensão de operação	10...30 V DC
Frequência de comutação	500 Hz
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em sistemas de automação, desde que a distância de detecção e o alvo sejam compatíveis com as condições especificadas pelo fabricante.
Instalações que aceitem sensor indutivo embutido M18 x 1 e entrada de controle compatível com saída PNP normalmente aberta.
Aplicações com alimentação DC dentro da faixa especificada e temperatura ambiente dentro dos limites informados.

⚠ Considere outro se precisa de:

Não selecionar se a aplicação exigir detecção de objetos não metálicos: a tecnologia indicada é indutiva, destinada à detecção de objetos metálicos.
Não selecionar quando a entrada do controlador exigir saída NPN ou contato normalmente fechado; a ficha especifica PNP normalmente aberto.
Não selecionar para operação fora da faixa de alimentação ou temperatura informada.

APLICAÇÕES E USO

Aplicação indicada pela tecnologia: detecção indutiva de objetos metálicos em automação. A ficha não identifica uma máquina ou processo final específico.
Pode ser considerado em instalações com alimentação DC dentro da faixa especificada, saída de controlador compatível com PNP normalmente aberto e montagem embutida M18 x 1. Essa adequação depende da validação do alvo, da distância de trabalho e da geometria de instalação.
Para uso em ambientes com exposição a poeira ou água, observe que a ficha declara IP 67; a proteção efetiva depende da montagem e do acoplamento correto do conector.
Respeite a faixa de temperatura ambiente informada e considere os fatores de correção por material ao avaliar a detecção. A ficha não especifica desempenho para alvos não metálicos.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG5937, M18, PNP, normalmente aberto, alcance de detecção de 5 mm, 500 Hz, verifique estes pontos:

Escolha o IG5937 quando

A aplicação exigir detecção indutiva, saída PNP normalmente aberta, montagem embutida em rosca M18 x 1 e alcance nominal de 5 mm. Confirme também a compatibilidade da entrada do controlador e da alimentação DC.

Considere outra configuração quando

A entrada do sistema exigir NPN ou normalmente fechado, quando o alvo não for metálico, ou quando a montagem, o alcance, a alimentação ou a temperatura necessária não corresponderem aos dados do IG5937. Consulte a ficha técnica para avaliar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Tecnologia de detecção indicada na ficha.
Modelo	IG5937	Código do produto.
Marca	IFM	Fabricante informado no anúncio.
Aplicação tecnológica	Detecção indutiva de objetos	A ficha identifica o produto como sensor indutivo; não especifica uma aplicação final exclusiva.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação indicado.
Tensão de operação	10...30 V DC	Faixa de operação especificada.
Consumo de corrente	< 10 mA (a 24 V)	Valor informado para alimentação de 24 V.
Classe de proteção	II	Classificação declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção indicada pelo fabricante.
EMC	EN 55011 classe B	Classificação de compatibilidade eletromagnética informada.

Saída e comutação
Função elétrica	PNP	Tipo de saída especificado.
Função de saída	Normalmente aberto	Estado funcional da saída indicado.
Frequência de comutação DC	500 Hz	Frequência máxima informada para comutação DC.
Corrente máxima constante da saída de comutação DC	200 mA	Limite de corrente indicado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.
Indicador de estado de comutação	4 x LED amarelo	Elementos de indicação declarados na ficha.

Detecção e desvios
Alcance de detecção	5 mm	Valor nominal especificado.
Distância de trabalho	0...4,05 mm	Faixa de trabalho informada pelo fabricante.
Distância real de comutação Sr	5 ± 10 % mm	Valor e tolerância especificados para a distância real de comutação.
Histerese	3...15 % de Sr	Faixa relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados por material; considerar ao avaliar a distância efetiva de detecção.

Conexões elétricas
Conexão elétrica	1 x M12, codificação A	Tipo de conexão indicado.
Contatos	3, dourados	Número e acabamento dos contatos especificados.
Número de fios	3 fios	Informação do anúncio; consultar o esquema do fabricante para a atribuição dos condutores.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 67	Grau declarado; depende da instalação e do acoplamento adequado do conector.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Dimensão mecânica especificada para o corpo roscado.
Dimensões	M18 x 1 / L = 70 mm	Dimensão informada no anúncio.
Tipo de montagem	Embutido	Configuração de montagem especificada.
Invólucro	Forma construtiva de roscas	Descrição construtiva indicada na ficha.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela de LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais declarados para os componentes indicados.
Peso	51,7 g	Valor informado no conjunto de dados do produto.
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.

Vida útil e conformidade
MTTF	1083 anos	Valor declarado na ficha; não representa período de garantia nem vida útil assegurada em qualquer condição.
Software embarcado	Não incluído	Informação indicada nos dados do produto.
NCM	8536.50.90	Código fiscal informado no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; o produto fornece saída de comutação PNP.

Conexões

Elétrica Conector M12, codificação A, com 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente aberta. Verifique a pinagem no datasheet antes de ligar.

Processo Não se aplica conexão de processo para fluido. A instalação mecânica é por corpo roscado M18 x 1, com montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP normalmente aberta e alimentação DC dentro da faixa especificada	✓	A ficha informa saída PNP normalmente aberta e operação em 10...30 V DC; confirme a pinagem e os requisitos da entrada.
Entrada que exige saída NPN ou normalmente fechada	✗	A saída informada para este modelo é PNP normalmente aberta.
Montagem mecânica roscada M18 x 1, embutida	✓	A ficha especifica corpo M18 x 1 e tipo de montagem embutido; as dimensões e condições de instalação devem ser conferidas no desenho.
Detecção de objetos não metálicos	✗	O produto é um sensor indutivo; a ficha não especifica detecção de alvos não metálicos.
Uso em temperatura ambiente de -25...80 °C	✓	Essa é a faixa de temperatura ambiente informada para o sensor.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG5937, M18, PNP, normalmente aberto, alcance de detecção de 5 mm, 500 Hz

Confirme no projeto que a entrada do controlador aceita saída PNP normalmente aberta e que a alimentação está dentro da faixa especificada.
Verifique o desenho dimensional e a condição de montagem embutida antes de preparar o alojamento roscado M18 x 1.
Instale o sensor sem danificar o corpo, a face ativa ou a rosca; utilize as duas porcas de fixação incluídas conforme a necessidade de montagem.
Conecte um conector M12 compatível e consulte o datasheet para confirmar a pinagem antes de energizar.
Após a ligação, energize dentro da faixa DC especificada e verifique o indicador de estado durante a aproximação do alvo metálico.
Valide a distância de detecção no conjunto real, considerando o material do alvo e os fatores de correção indicados pelo fabricante.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a comutação do sensor.	Alimentação ou ligação incompatível, ou entrada do controlador não compatível com saída PNP normalmente aberta.	Meça a alimentação nos terminais conforme o esquema do fabricante e confirme o tipo de entrada e a pinagem do circuito.
O sensor comuta apenas quando o alvo está muito próximo ou não detecta de forma consistente.	Distância de instalação acima da faixa de trabalho ou material do alvo com fator de correção menor que 1.	Meça a distância entre a face ativa e o alvo e compare o material com os fatores de correção da ficha.
A saída permanece acionada ou não retorna ao estado esperado.	Alvo mantido na zona de detecção, lógica da entrada interpretada incorretamente ou ligação diferente da especificada.	Afaste o alvo, observe o indicador de estado e confira o comportamento esperado para saída normalmente aberta no diagrama de ligação.
Há interrupções ou falhas de sinal após a instalação do conector.	Acoplamento ou ligação do conector M12 inadequados, ou conexão elétrica incorreta.	Com o circuito desenergizado, inspecione o acoplamento e a continuidade dos condutores e compare a pinagem com o datasheet.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica do IG5937 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG5937 e para que serve?

É um sensor indutivo para detectar objetos metálicos. A saída é PNP normalmente aberta.

Que conexão elétrica e saída esse sensor usa?

Ele usa conexão M12, codificação A, com 3 contatos dourados. A saída é PNP normalmente aberta; confirme a pinagem no datasheet.

O que acompanha o produto?

A ficha informa 2 porcas de fixação como material incluído. Não há outro acessório indicado nos dados fornecidos.

Ele detecta plástico ou outros objetos não metálicos?

A ficha identifica o IG5937 como sensor indutivo e não especifica detecção de alvos não metálicos. Para esse requisito, avalie uma tecnologia de detecção apropriada ao material.

Posso usar o IG5937 em uma entrada NPN ou normalmente fechada?

A ficha especifica saída PNP normalmente aberta, portanto não corresponde diretamente a uma entrada que exija NPN ou normalmente fechada. Confira os requisitos do controlador antes da compra.

O sensor acende, mas o controlador não recebe sinal. O que verifico?

Verifique se a entrada do controlador aceita PNP normalmente aberta e confira a pinagem e a alimentação com o esquema do fabricante. O indicador não confirma, por si só, a compatibilidade da entrada.

A distância de detecção ficou menor do que eu esperava; o sensor está com defeito?

Não necessariamente: o material do alvo influencia a detecção, conforme os fatores de correção da ficha. Confira o material e a distância de instalação antes de substituir o sensor.

É melhor comprar este sensor ou escolher outra versão?

Escolha o IG5937 se a instalação exigir saída PNP normalmente aberta, montagem embutida M18 x 1 e os limites especificados. Se o circuito exigir NPN ou normalmente fechado, procure uma versão com a saída correspondente.

Como instalar e validar a ligação do sensor?

Confira a montagem e a pinagem no datasheet, conecte o M12 com o circuito desenergizado e valide a comutação com o alvo real após energizar dentro da faixa especificada.

Qual cuidado ajuda a manter a proteção IP 67 na instalação?

A ficha declara grau de proteção IP 67; a vedação depende de uma instalação e de um acoplamento correto do conector. Consulte as instruções do fabricante para os detalhes de montagem.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que utiliza tecnologia indutiva para detectar objetos; a ficha do IG5937 informa detecção de objetos e fatores de correção por material.

PNP

Tipo de saída de comutação especificado para o sensor; deve corresponder ao tipo de entrada do circuito de controle.

Normalmente aberto

Função de saída indicada na ficha para o estado de comutação do sensor.

Distância real de comutação, indicada pelo fabricante com valor e tolerância próprios.

IP 67

Grau de proteção declarado para o produto; a ficha não dispensa a instalação correta do conector.
