Sensor Indutivo IFM IG5929 M18 PNP 8mm

Pré-visualizar: IG5929 IFM - Sensor Indutivo IFM Detecção de objetos metálicos M18 PNP 8mm NA M12

IG5929 IFM - Sensor Indutivo IFM Detecção de objetos metálicos M18 PNP 8mm NA M12

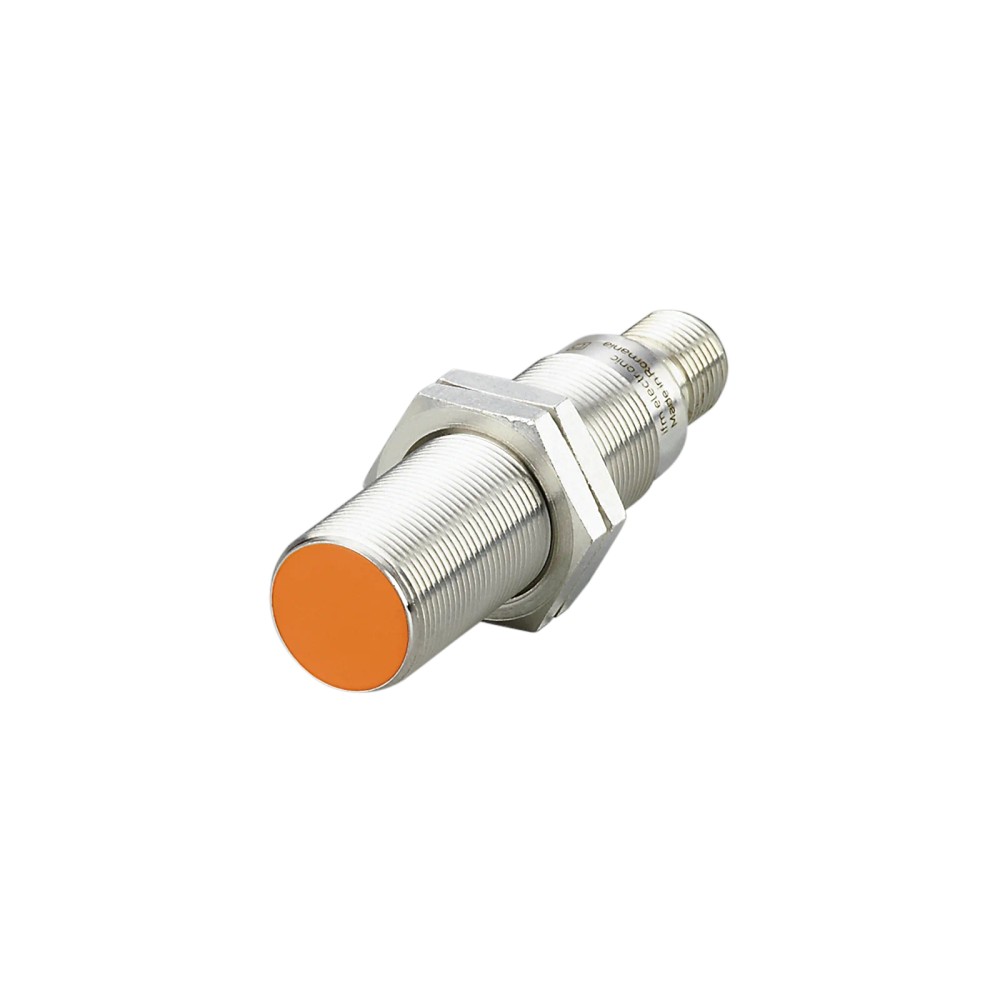

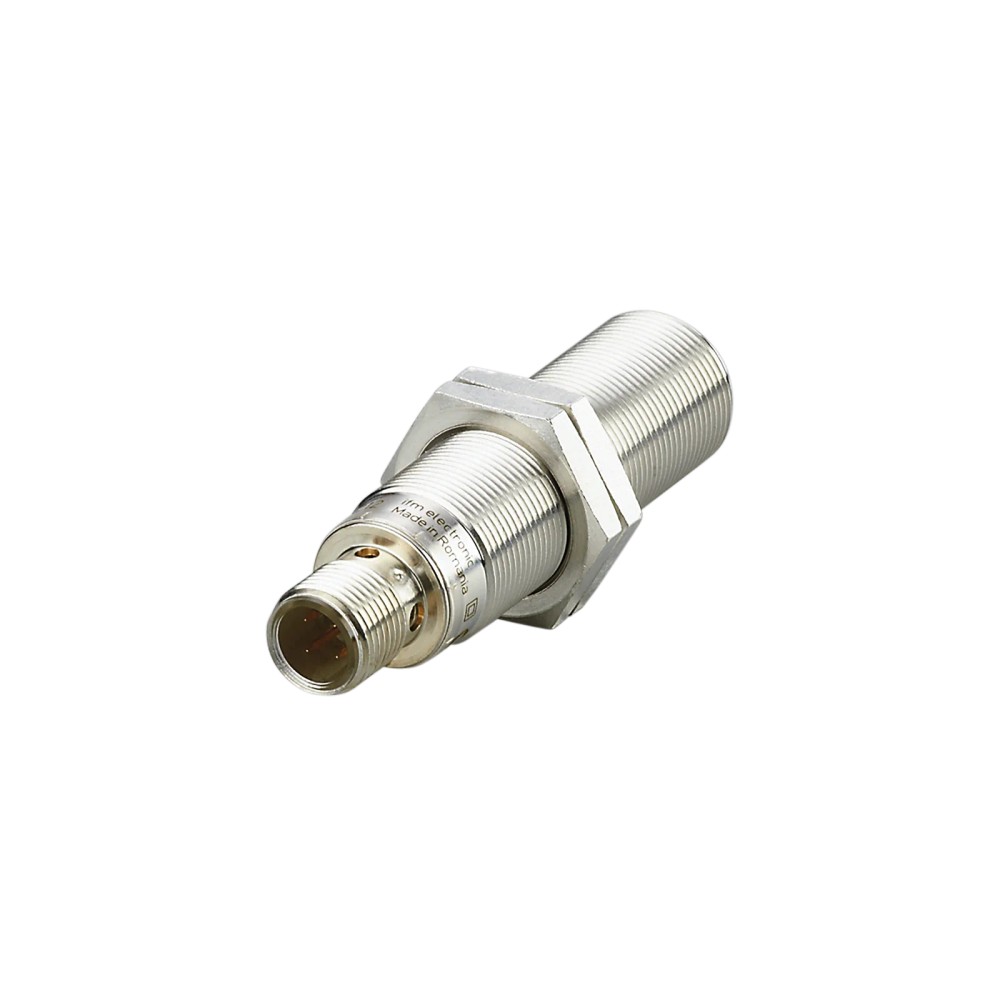

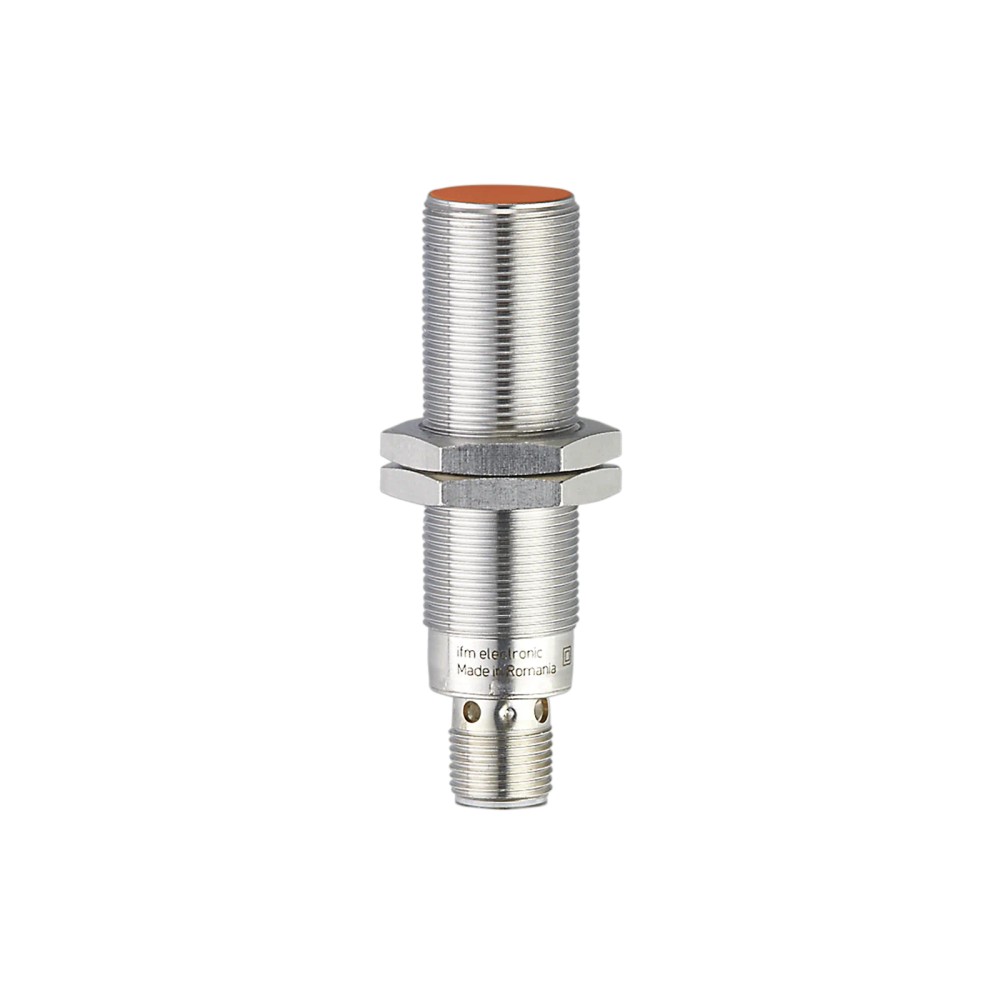

Imagem meramente ilustrativa

R$ 943,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5929
EAN: 4021179115490
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IG5929 IFM - Sensor Indutivo IFM Detecção de objetos metálicos M18 PNP 8mm NA M12"

Destaques do Produto

Tecnologia

Indutiva

Saída elétrica

PNP normalmente aberta

Distância nominal de detecção

8 mm

Montagem

Embutida, rosca M18 x 1

Conexão

M12, 3 contatos

Alimentação

10...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG5929 M18 x 1, PNP, normalmente aberto, alcance de detecção de 8 mm, conexão M12

O IFM IG5929 é um sensor indutivo para detectar objetos metálicos sem contato. Possui saída PNP normalmente aberta, distância nominal de detecção de 8 mm e montagem embutida. A conexão elétrica é M12, e o invólucro tem grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Rosca de montagem	M18 x 1
Comprimento	70 mm
Alcance de detecção	8 mm; montagem embutida
Saída	PNP, normalmente aberta
Conexão elétrica	M12, codificação A, 3 contatos
Tensão de operação	10...30 V DC
Grau de proteção	IP 67
Temperatura ambiente	-25...70 °C
Frequência de comutação	250 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em sistemas de automação que aceitem uma saída PNP normalmente aberta.
Instalações com montagem embutida em alojamento roscado M18 x 1, alimentação DC entre 10 e 30 V e conector M12 compatível.
Aplicações cujo ponto de detecção possa ser estabelecido dentro da distância de trabalho especificada pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar para uma entrada de controle que exija saída NPN ou normalmente fechada; a ficha identifica saída PNP normalmente aberta.
Não especificar para detecção de materiais não metálicos como alvo direto: o princípio indicado é indutivo e a ficha informa detecção de objetos metálicos.
Não usar fora da faixa de alimentação de 10...30 V DC ou da temperatura ambiente de -25...70 °C.

APLICAÇÕES E USO

Uso comprovado pela ficha: detecção indutiva de objetos metálicos, com montagem embutida e alcance nominal especificado de 8 mm. A distância de trabalho indicada é 0...6,48 mm; considerar o material do alvo e os fatores de correção declarados.
Possibilidade de aplicação inferida: detecção de presença ou posição de peças metálicas em máquinas e linhas automatizadas, desde que a entrada de controle aceite PNP normalmente aberto, a alimentação esteja entre 10 e 30 V DC e as condições ambientais permaneçam dentro dos limites especificados.
A ficha não estabelece aplicação para detecção direta de objetos não metálicos nem fornece dados de desempenho para materiais de alvo diferentes dos fatores listados.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG5929 M18 x 1, PNP, normalmente aberto, alcance de detecção de 8 mm, conexão M12, verifique estes pontos:

Escolha o IG5929 quando

A aplicação requer detecção indutiva de metal, montagem embutida em rosca M18 x 1, saída PNP normalmente aberta, conexão M12 e alcance nominal de 8 mm.

Verifique outra configuração quando

O circuito exigir NPN, saída normalmente fechada, alimentação fora de 10...30 V DC ou instalação que não aceite conexão M12 e montagem M18 x 1. Compare também a distância necessária com a distância de trabalho de 0...6,48 mm indicada na ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Tecnologia de detecção indicada na ficha.
Marca	IFM	Fabricante informado no anúncio.
Modelo	IG5929	Código do produto.
SKU	IG5929	Identificação do anúncio.
GTIN	4021179115490	Identificador comercial informado.
Part number	IG5929	Referência do fabricante informada.
Alcance de detecção	8 mm	Valor nominal informado para detecção.
Distância de trabalho	0...6,48 mm	Faixa de trabalho declarada na ficha.
Distância real de comutação Sr	8 ± 10 % mm	Valor de comutação real e tolerância informados.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para os materiais de alvo listados.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação indicado.
Tensão de operação	10...30 V DC	Limites de alimentação declarados.
Consumo de corrente	< 10 mA	Consumo indicado na ficha.
Queda de tensão máxima na saída DC	2,5 V	Valor máximo especificado para a saída de comutação.
Corrente máxima constante da saída	200 mA	Limite máximo constante declarado para a saída de comutação.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Categoria de isolamento	Classe de proteção II	Classificação declarada pelo fabricante.
Compatibilidade eletromagnética	EMC EN 55011 classe B	Padrão declarado na ficha.

Saída e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado funcional da saída indicado.
Número de fios	3	Quantidade de fios indicada na ficha.
Frequência de comutação DC	250 Hz	Frequência máxima de comutação declarada.
Histerese	3...15 % de Sr	Faixa percentual referenciada à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.

Conexões e instalação elétrica
Conexão elétrica	1 x M12; codificação A; 3 contatos	Tipo, codificação e número de contatos informados.
Material dos contatos	Dourado	Contatos banhados a ouro, conforme ficha.

Condições ambientais e proteção
Temperatura ambiente de operação	-25...70 °C	Faixa de temperatura declarada para operação.
Grau de proteção	IP 67	Grau de proteção indicado pelo fabricante.

Dados mecânicos e materiais
Formato construtivo	Rosqueado	Forma construtiva informada.
Dimensões	M18 x 1; comprimento 70 mm	Dimensão e rosca especificadas.
Método de montagem	Embutido	Tipo de montagem indicado.
Material do invólucro	Latão revestido com bronze branco	Material informado para o invólucro.
Material da face ativa	PBT laranja	Material informado para a face ativa.
Material da janela dos LEDs	PEI	Material identificado na ficha.
Material das porcas de fixação	Latão revestido com bronze branco	Material informado para as porcas.
Peso	56,2 g	Massa informada no conjunto de atributos do produto.
Acessório de fixação	2 porcas de fixação	Quantidade indicada no campo mounting_kit.

Indicação e vida útil
LED de diagnóstico	Status de chaveamento; 4 x LED amarelo	Indicação visual declarada para o estado de chaveamento.
MTTF	1083 anos	Valor MTTF informado na ficha; não representa garantia de vida útil.

COMPATIBILIDADE

Comunicação

• Sensor de comutação discreto; a ficha não informa protocolo de comunicação digital.

Conexões

Elétrica Conector M12, codificação A, 3 contatos, com contatos banhados a ouro. Saída PNP normalmente aberta; alimentação de 10...30 V DC. Confirmar no datasheet a atribuição dos pinos e o cabo/conector correspondente antes da ligação.

Processo Não possui conexão de processo de fluido especificada. Fixação mecânica por rosca M18 x 1, comprimento de 70 mm, instalação embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital de controlador compatível com sinal PNP e saída normalmente aberta	✓	A ficha especifica saída PNP normalmente aberta; validar tensão e corrente admitidas pela entrada.
Circuito de entrada que exige saída NPN ou normalmente fechada	✗	A configuração informada é PNP normalmente aberta.
Alojamento roscado M18 x 1 com montagem embutida	✓	A ficha indica rosca M18 x 1 e montagem embutida.
Alojamento com rosca diferente ou instalação não embutida	✗	A compatibilidade mecânica informada é M18 x 1 e montagem embutida; a ficha não valida outras roscas ou modos de montagem.
Sistema com alimentação DC de 10...30 V	✓	Essa é a faixa de tensão de operação indicada.
Detecção de alvo não metálico como objeto detectado diretamente	✗	O produto é um sensor indutivo para detecção de objetos metálicos.
Aplicação com alvo metálico e ponto de operação dentro da distância de trabalho informada	✓	A distância de trabalho indicada é 0...6,48 mm; o alcance nominal informado é 8 mm.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG5929 M18 x 1, PNP, normalmente aberto, alcance de detecção de 8 mm, conexão M12

Confirme que o ponto de instalação aceita corpo roscado M18 x 1 e montagem embutida.
Verifique a posição do alvo e mantenha a distância de operação dentro da faixa de trabalho indicada pelo fabricante.
Confirme que a alimentação disponível é DC entre 10 e 30 V.
Confira a compatibilidade da entrada de controle com saída PNP normalmente aberta e os limites elétricos da saída.
Conecte usando conector M12 codificação A, verificando a atribuição dos contatos no datasheet antes de energizar.
Após a montagem, energize e verifique o estado de comutação pelo LED amarelo; valide a detecção com o alvo real da aplicação.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação, conforme ficha do produto.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada de controle não muda de estado quando o alvo se aproxima.	Alimentação ausente ou fora da faixa, incompatibilidade entre entrada e saída PNP, ou alvo além da distância de trabalho.	Meça a alimentação nos terminais, confirme que a entrada aceita PNP e teste a posição do alvo dentro da faixa de trabalho indicada.
O sensor comuta, mas o controlador interpreta o sinal incorretamente.	Tipo de entrada incompatível com PNP normalmente aberto ou ligação dos contatos incorreta.	Confira a configuração da entrada do controlador e valide a atribuição dos contatos M12 no datasheet antes de alterar a ligação.
Detecção instável conforme o alvo ou a posição varia.	Distância ou material do alvo altera a resposta; a ficha informa fatores de correção distintos por material.	Meça a distância real de trabalho e compare o material do alvo com os fatores de correção especificados.
O sensor deixa de operar após uma condição elétrica anormal.	Possível problema de alimentação, curto-circuito ou sobrecarga no circuito, apesar das proteções declaradas.	Desenergize o circuito, inspecione a ligação e a carga, verifique tensão e corrente da saída dentro dos limites da ficha e só então teste novamente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IG5929 (PT-BR) (Datasheet) Desenho em escala IFM IG5929 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG5929 e para quem ele serve?

É um sensor indutivo para detectar objetos metálicos sem contato. Serve a sistemas com entrada compatível com saída PNP normalmente aberta.

O que acompanha o sensor?

A ficha informa duas porcas de fixação. Não há indicação de cabo ou conector de ligação incluído.

Esse sensor funciona com uma entrada NPN?

Não é a configuração indicada: o IG5929 tem saída PNP normalmente aberta. Confirme o tipo da entrada antes de selecionar.

Ele detecta plástico ou outros materiais não metálicos diretamente?

A ficha especifica detecção indutiva de objetos metálicos, portanto não permite afirmar detecção direta de plástico ou outros alvos não metálicos.

O sensor está alimentado, mas não detecta; o que devo verificar antes de trocar?

Verifique se a tensão está entre 10 e 30 V DC e se o alvo está dentro da distância de trabalho. Confira também se a entrada aceita PNP normalmente aberto.

O sinal aparece invertido ou não é reconhecido pelo controlador; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a entrada e a saída PNP normalmente aberta, ou ligação incorreta dos contatos. Consulte o esquema no datasheet e confirme a configuração da entrada.

Devo escolher este modelo ou um sensor com outra saída?

Escolha o IG5929 quando a aplicação exigir PNP normalmente aberto e montagem embutida M18 x 1. Se o circuito exigir NPN ou normalmente fechado, selecione uma versão cuja ficha declare essa configuração.

Preciso comprar cabo junto com o sensor?

A ficha especifica conexão M12, mas não confirma fornecimento de cabo. Verifique separadamente a necessidade de um cabo ou conector M12 compatível.

Como instalar e conferir a detecção?

Instale no alojamento M18 x 1 previsto para montagem embutida, conecte conforme o datasheet e valide o estado pelo LED amarelo de chaveamento. Mantenha alimentação e posição do alvo dentro dos limites especificados.

O sensor pode operar fora de -25...70 °C?

A faixa de temperatura ambiente declarada é de -25...70 °C. A ficha não valida operação fora desses limites.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos metálicos por princípio indutivo. (Ref.: tipo de sensor: indutivo.)

PNP

Tipo de saída de comutação indicado para a interface elétrica do sensor. (Ref.: função elétrica: PNP.)

Normalmente aberto

Configuração de saída identificada como normalmente aberta na ficha. (Ref.: função de saída.)

Montagem embutida

Modo de instalação especificado para o sensor em seu alojamento. (Ref.: montagem: embutido.)

Símbolo usado na ficha para a distância real de comutação, com tolerância especificada. (Ref.: distância real de comutação: 8 ± 10 % mm.)
