Sensor Indutivo IFM IG5846 M18 PNP 10mm

Pré-visualizar: IG5846 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 10mm IP67

IG5846 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 10mm IP67

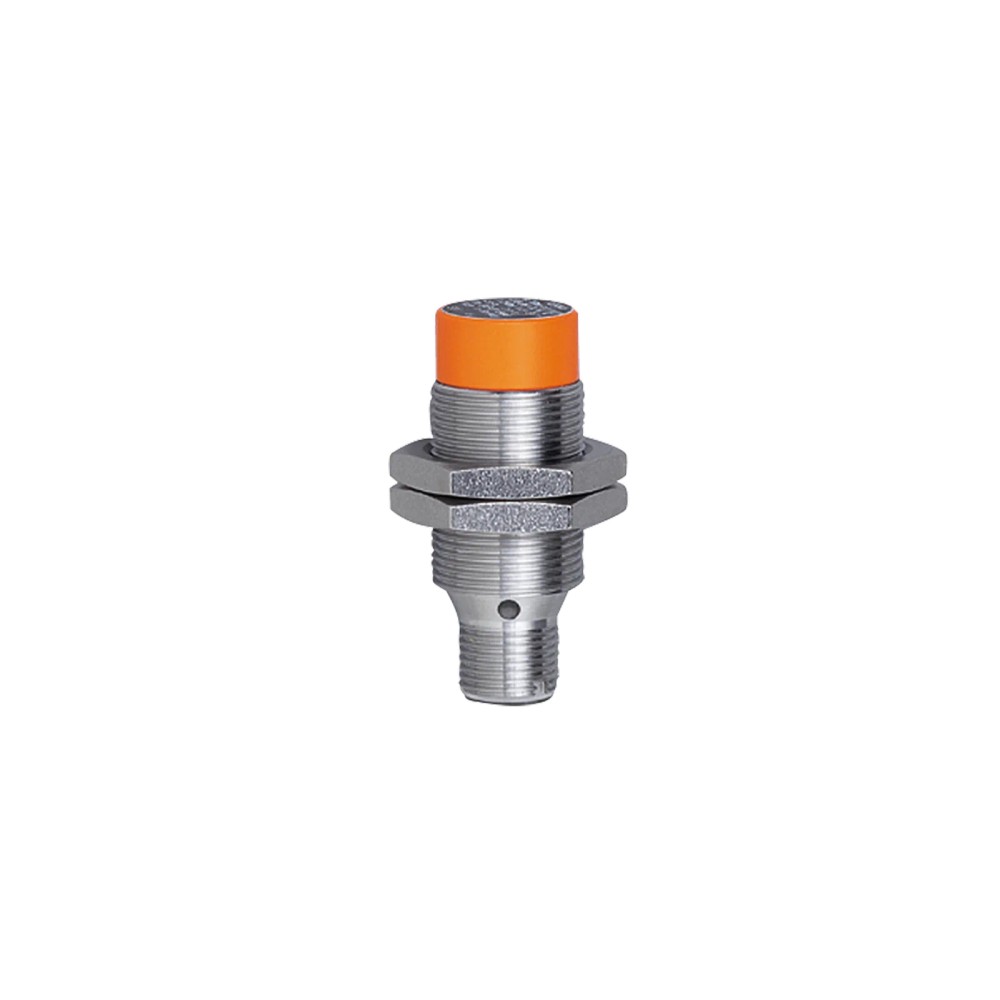

Imagem meramente ilustrativa

R$ 857,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5846
EAN: 4021179114660
NCM do produto: 85365090

Destaques do Produto Distância nominal de comutação...mais

Fechar menu

Saiba mais sobre: "IG5846 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 10mm IP67"

Destaques do Produto

Distância nominal de comutação

10 mm

Montagem

Não embutido

Tipo de saída

PNP antivalente

Alimentação

10...36 V DC

Conexão

M12, codificação A

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG5846 M18 PNP, alcance de 10 mm, não embutido, IP67

O IFM IG5846 é um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação. Possui saída PNP antivalente, distância nominal de comutação de 10 mm e montagem não embutida. Sua conexão elétrica é M12 e o grau de proteção informado é IP67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IG5846
Tipo	Sensor indutivo
Rosca e comprimento	M18 x 1; 45 mm
Instalação	Não embutido
Alcance de detecção	10 mm
Saída	PNP antivalente
Conexão elétrica	M12, codificação A, 4 contatos dourados
Tensão de operação	10...36 V DC
Grau de proteção	IP67
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais e de automação, respeitando a distância de comutação nominal de 10 mm e as condições de instalação não embutida.
Sistemas com entrada compatível com saída PNP antivalente, alimentação DC entre 10 e 36 V e conexão M12 adequada.

⚠ Considere outro se precisa de:

Não especificar para instalação embutida: o modelo é informado como não embutido.
Não selecionar quando a instalação exigir distância nominal de comutação diferente de 10 mm, alimentação fora de 10...36 V DC ou saída que não aceite PNP antivalente.

APLICAÇÕES E USO

Uso declarado: detecção indutiva em aplicações industriais e de automação industrial.
Possibilidade de aplicação: detecção de alvos metálicos em máquinas ou sistemas automatizados, desde que a distância, o material do alvo, a montagem não embutida e a interface elétrica atendam aos dados do sensor.
A operação deve permanecer dentro da faixa de temperatura ambiente de -25...80 °C e da alimentação de 10...36 V DC.
O alcance depende do material do alvo; a ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Consulte esses fatores e o datasheet ao dimensionar a distância.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG5846 M18 PNP, alcance de 10 mm, não embutido, IP67, verifique estes pontos:

Escolha o IG5846 quando

A aplicação exigir sensor indutivo M18 x 1 não embutido, alcance nominal de 10 mm, saída PNP antivalente, alimentação de 10...36 V DC e conexão M12.

Avalie outro modelo quando

O projeto exigir montagem embutida, outra distância nominal de comutação, saída elétrica diferente ou alimentação fora da faixa especificada. Confirme também a distância de trabalho e as condições de instalação no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante indicada no anúncio.
Modelo	IG5846	Código do produto.
Tipo de produto	Sensor indutivo	Categoria funcional informada.
Aplicação	Aplicações industriais / automação industrial	Campo de aplicação declarado no cadastro técnico.
GTIN	4021179114660	Código de identificação comercial.

Dados elétricos e alimentação
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	15 mA a 24 V	Valor informado para condição de alimentação de 24 V.
Corrente residual máxima	0,5 mA	Limite informado para a saída.
Classe de proteção	II	Classe de proteção especificada.
Proteção contra curto-circuitos	Sim; por impulso	Proteção informada para a saída.
Proteção contra sobrecarga	Sim	Proteção declarada no cadastro técnico.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a alimentação.

Saída de comutação
Tipo de saída	PNP	Tecnologia da saída de comutação.
Função elétrica	PNP antivalente	Função indicada na ficha do produto.
Frequência de comutação DC	300 Hz	Frequência máxima informada para comutação em DC.
Corrente máxima constante da saída DC	250 mA	Limite de corrente constante indicado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação.

Detecção e desvios
Alcance de detecção	10 mm	Alcance nominal especificado.
Distância real de comutação Sr	10 ± 10 % mm	Valor real de comutação e tolerância informados.
Distância de trabalho	0...8,1 mm	Faixa de trabalho declarada no cadastro técnico.
Histerese	3...15 % de Sr	Faixa percentual relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores de correção por material indicados na ficha; afetam a distância de detecção em relação à referência.

Conexões e interface
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Interface elétrica indicada para conexão do sensor.
Conexão	M12	Tipo de conexão informado no anúncio.
Protocolo de comunicação	Não informado	A ficha apresenta saída de comutação, sem protocolo de comunicação especificado.

Condições ambientais e compatibilidade eletromagnética
Temperatura ambiente	-25...80 °C	Limites de temperatura ambiente informados.
Grau de proteção	IP67	Grau de proteção declarado; a ficha não detalha condições de ensaio ou aplicação.
EMC — ESD	EN 61000-4-2; 4 kV CD / 8 kV AD	Níveis informados para descarga eletrostática.
EMC — HF irradiado	EN 61000-4-3; 3 V/m	Nível informado para imunidade a alta frequência irradiada.
EMC — Burst	EN 61000-4-4; 2 kV	Nível informado para imunidade a transientes rápidos.
EMC — Surge	EN 61000-4-5; 0,5 kV linha a linha; Ri: 2 Ohm	Parâmetros informados para imunidade a surtos.
EMC — AF com fio	EN 61000-4-6; 3 V	Nível informado para imunidade a perturbações conduzidas.
Emissão	EN 55011, classe B	Classe de emissão indicada na ficha.

Dados mecânicos e materiais
Designação da rosca	M18 x 1	Rosca de montagem especificada.
Dimensões	M18 x 1 / L = 45 mm	Dimensão do corpo indicada no cadastro técnico.
Tipo de montagem	Não embutido	Condição de montagem declarada.
Invólucro	Forma construtiva de rosca	Construção mecânica indicada.
Material do invólucro	1.4571, aço inoxidável 316Ti	Material informado para o invólucro.
Material da face ativa	PBT	Material informado para a face ativa.
Peso	41,6 g	Peso indicado no cadastro técnico.
Contatos	Banhados a ouro	Característica indicada para os contatos da conexão.

Display e indicadores
Indicador de status	LED vermelho; 4 x 90°	Indicação de status de chaveamento visível em quatro orientações de 90°.

Dados de confiabilidade e fornecimento
MTTF	1447 anos	Valor MTTF declarado no cadastro; não representa vida útil garantida.
Material incluído	2 porcas de fixação	Acessórios declarados como incluídos.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; trata-se de um sensor com saída de comutação PNP antivalente.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos dourados. Saída PNP antivalente; alimentação de 10...36 V DC. A compatibilidade elétrica depende de a entrada do dispositivo conectado aceitar esse tipo de saída e essa faixa de tensão.

Processo Rosca M18 x 1. Conexão mecânica roscada; instalação não embutida. Não é uma conexão de processo para fluidos informada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle alimentada em DC que aceite saída PNP antivalente e tensão de 10...36 V DC	✓	Essas características elétricas correspondem aos dados informados para o sensor; confirme a atribuição dos contatos no datasheet antes da ligação.
Instalação mecânica M18 x 1 com sensor não embutido e espaço compatível com o corpo de 45 mm	✓	A rosca, o comprimento e o tipo de montagem correspondem às características informadas.
Entrada que exija saída NPN ou outro tipo de saída	✗	O IG5846 tem saída PNP antivalente; não há evidência de compatibilidade com entradas que exijam outra tecnologia de saída.
Aplicação que exija montagem embutida	✗	A ficha especifica instalação não embutida.
Aplicação com alimentação fora de 10...36 V DC	✗	A faixa de tensão especificada não cobre tensões fora desses limites.
Conexão de cabo ou pinagem sem confirmação da interface M12	✗	O produto informa conexão M12, codificação A, com 4 contatos; a compatibilidade física e a pinagem do cabo precisam ser confirmadas.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG5846 M18 PNP, alcance de 10 mm, não embutido, IP67

Confirme que o modelo IG5846, a saída PNP antivalente e a alimentação de 10...36 V DC atendem ao circuito de controle.
Verifique a rosca M18 x 1, o espaço para o corpo de 45 mm e a exigência de montagem não embutida.
Considere o material do alvo e os fatores de correção indicados para estabelecer a distância de detecção adequada.
Fixe o sensor usando as duas porcas fornecidas, sem aplicar torque não especificado; consulte a documentação do fabricante para valores de montagem, se necessários.
Conecte a interface M12 codificação A e confirme a pinagem no datasheet antes de energizar; não deduza a atribuição dos contatos apenas pelo número de pinos.
Após a instalação, verifique a indicação do LED de status e teste a comutação no circuito conectado, respeitando os limites elétricos especificados.

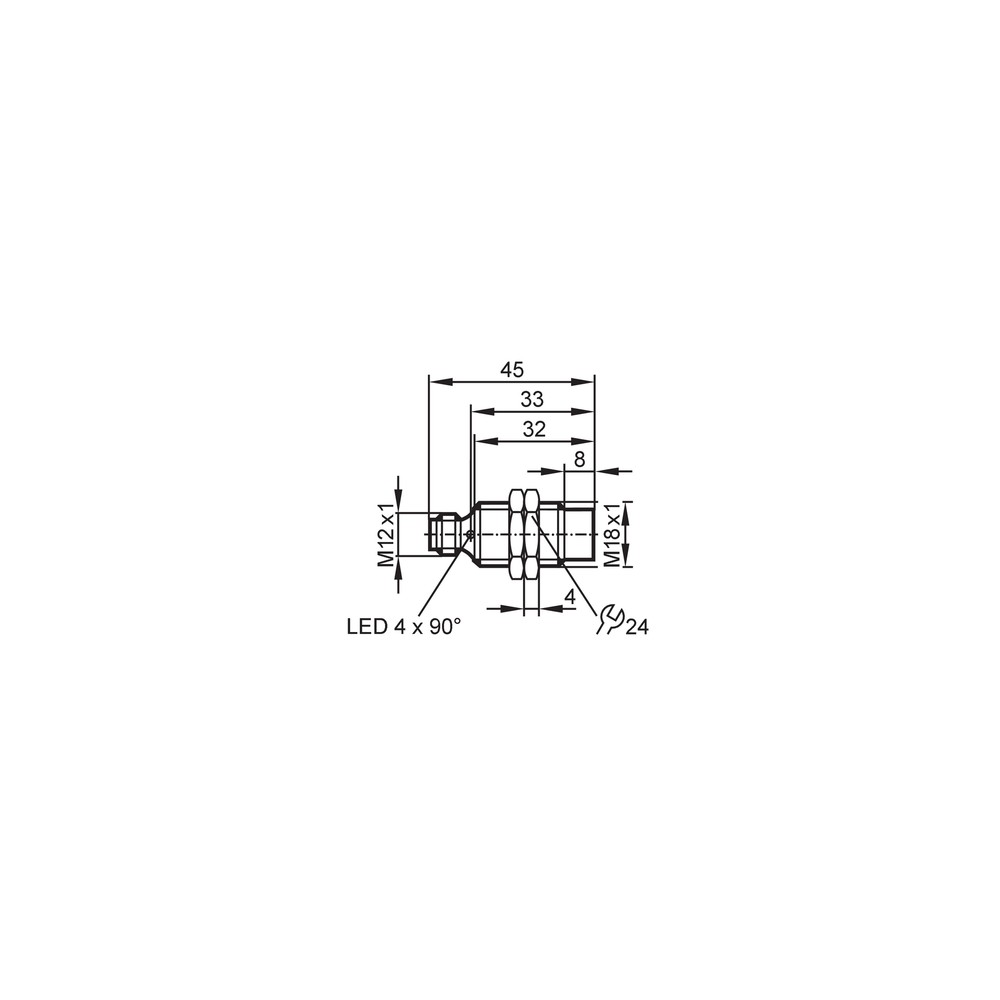

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alimentação fora de 10...36 V DC, distância além da faixa de trabalho, ligação incompatível ou material do alvo reduzindo o alcance efetivo.	Meça a alimentação, confira a ligação e a entrada conectada, aproxime o alvo e considere os fatores de correção do material.
A entrada do controlador não reconhece o estado da saída.	A entrada pode não aceitar PNP antivalente ou a conexão M12 pode estar ligada com atribuição de contatos incorreta.	Confirme o tipo de entrada do controlador e consulte o datasheet para verificar a pinagem antes de alterar a ligação.
O sinal apresenta comutação instável ou ocorre em posição diferente da esperada.	Distância de instalação inadequada, variação de posição do alvo ou fator de correção do material não considerado.	Meça a distância entre a face ativa e o alvo, confira o alinhamento e compare o material com os fatores de correção especificados.
O sensor não opera após conexão ao circuito.	Tensão fora da faixa, polaridade invertida, curto-circuito ou sobrecarga na saída.	Verifique a tensão e a polaridade, inspecione a conexão M12 e confira se a carga respeita o limite constante de 250 mA.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IG5846 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG5846 e para quem ele serve?

É um sensor indutivo para aplicações industriais e de automação. É indicado para sistemas que aceitem saída PNP antivalente e alimentação DC de 10...36 V.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como material incluído. Não há cabo listado como acessório incluído.

Posso instalar o IG5846 embutido na superfície metálica?

Não; a ficha especifica montagem não embutida. Planeje a instalação conforme essa condição e consulte o desenho e o datasheet do fabricante.

Ele funciona com uma entrada NPN ou com alimentação AC?

A ficha informa saída PNP antivalente e alimentação DC de 10...36 V. Não há suporte declarado para entrada NPN ou alimentação AC.

O sensor acende, mas o controlador não recebe o sinal; o que verifico?

Confirme se a entrada aceita PNP antivalente e se a conexão M12 está ligada conforme a pinagem do datasheet. Verifique também alimentação e configuração do circuito.

O ponto de detecção mudou em relação ao esperado; o sensor pode estar com defeito?

Nem sempre; a ficha especifica distância de trabalho de 0...8,1 mm e fatores de correção por material. Confira distância, alinhamento e material do alvo antes de substituir o sensor.

É melhor comprar o IG5846 ou um modelo embutido?

Escolha o IG5846 quando a montagem não embutida e a distância nominal de 10 mm atenderem ao projeto. Se a instalação exigir montagem embutida, selecione um modelo cuja ficha declare essa característica.

Posso substituir por qualquer sensor M18 com alcance de 10 mm?

Não necessariamente; também é preciso conferir saída PNP antivalente, alimentação de 10...36 V DC, conexão M12 e condição não embutida. Compare todos esses requisitos com a ficha do modelo alternativo.

Como devo conferir a pinagem antes de ligar o sensor?

Consulte o datasheet do IG5846 para identificar os contatos da conexão M12 codificação A. Não atribua funções aos pinos sem confirmar o esquema do fabricante.

O produto tem garantia ou procedência informada na ficha técnica?

A ficha técnica fornecida não especifica condições de garantia. Para informações comerciais de procedência e faturamento, confirme os dados apresentados pelo fornecedor no anúncio.

GLOSSÁRIO TÉCNICO

PNP antivalente

Tipo e função de saída de comutação especificados para o sensor; a entrada conectada deve ser compatível. (Ref.: saída PNP antivalente)

Sr — distância real de comutação

Parâmetro de distância real de comutação indicado pelo fabricante, com valor de 10 ± 10 %. (Ref.: distância real de comutação Sr)

Montagem não embutida

Condição de instalação declarada para o sensor; não equivale a uma montagem embutida. (Ref.: tipo de montagem)

IP67

Grau de proteção declarado para o produto. (Ref.: grau de proteção IP67)

Histerese

Faixa percentual de diferença associada aos pontos de comutação, expressa em relação a Sr. (Ref.: histerese de 3...15 % de Sr)
