Sensor Indutivo IFM IG5846 M18 PNP 10mm

Pré-visualizar: IG5846 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 10mm

IG5846 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 10mm

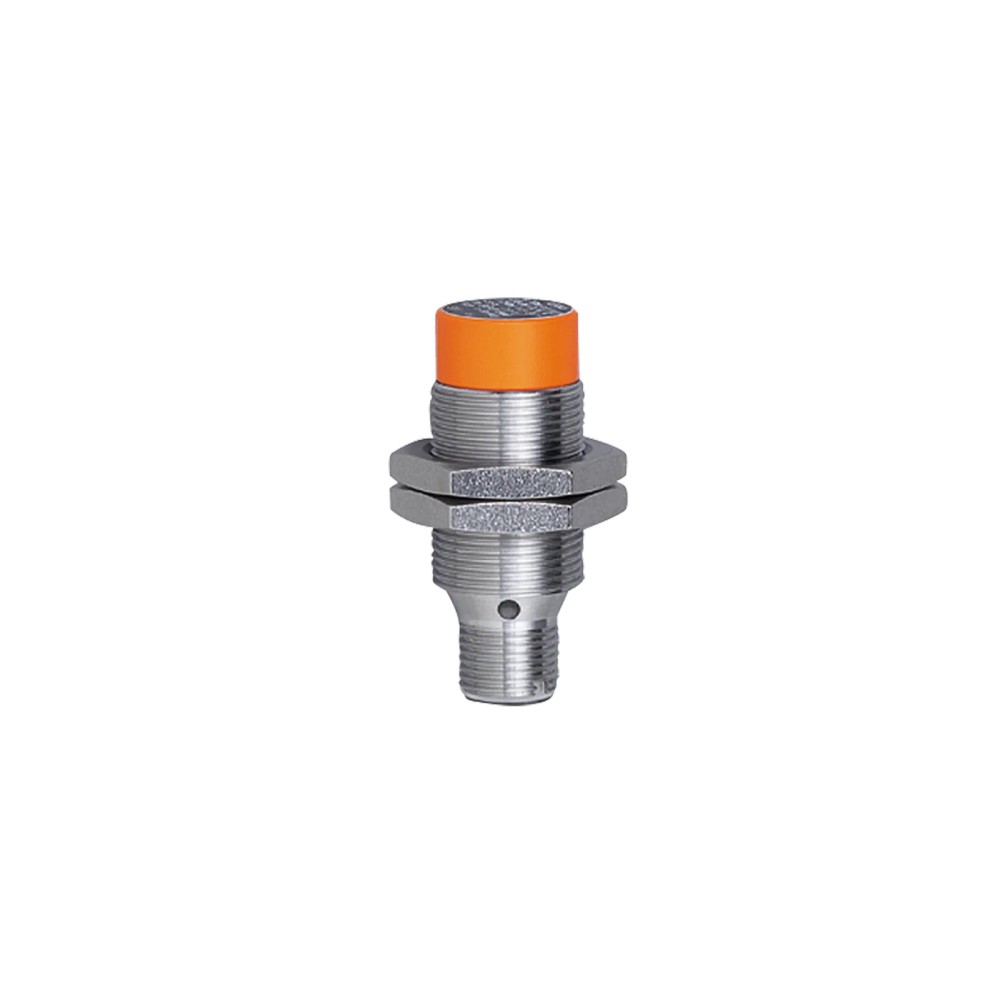

Imagem meramente ilustrativa

R$ 857,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5846
EAN: 4021179114660
NCM do produto: 85365090

Destaques do Produto Alcance nominal 10 mm...mais

Fechar menu

Saiba mais sobre: "IG5846 IFM - Sensor Indutivo IFM Automação Industrial M18 PNP 10mm"

Destaques do Produto

Alcance nominal

10 mm

Tipo de montagem

Não embutido

Tipo de saída

PNP antivalente

Alimentação

10...36 V DC

Conexão

M12, 4 contatos

Invólucro

M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG5846, M18 PNP antivalente, alcance de detecção de 10 mm, não embutido, conexão M12

O IFM IG5846 é um sensor indutivo para detectar objetos metálicos em aplicações industriais e de automação. Possui saída PNP antivalente, alcance nominal de 10 mm e montagem não embutida. Seu invólucro roscado M18 x 1 tem conexão elétrica M12 e grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance de detecção	10 mm
Montagem	Não embutido
Saída	PNP antivalente
Alimentação	10...36 V DC
Conexão elétrica	M12, 4 contatos dourados
Invólucro	M18 x 1; comprimento de 45 mm
Proteção	IP 67
Frequência de comutação	300 Hz
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em aplicações industriais e de automação, desde que a instalação respeite a montagem não embutida e o alcance nominal de 10 mm.
Sistemas de controle com entrada compatível com saída PNP antivalente e alimentação em corrente contínua de 10...36 V.
Instalações que requeiram conexão M12 e proteção IP 67, dentro da faixa de temperatura ambiente especificada.

⚠ Considere outro se precisa de:

Não selecionar para uma entrada que exija saída NPN ou uma função de saída diferente de PNP antivalente.
Não especificar para alimentação fora de 10...36 V DC.
Não tratar o alcance nominal de 10 mm como distância garantida para qualquer metal: a ficha informa fator de correção dependente do material do alvo.
Não instalar como modelo embutido; a ficha identifica montagem não embutida.

APLICAÇÕES E USO

Uso indicado: detecção indutiva em aplicações industriais e de automação, conforme a aplicação descrita para o produto. Verifique a distância necessária e aplique o fator de correção correspondente ao material do alvo.
Possibilidade de uso: detecção de alvos metálicos em máquinas ou sistemas de controle com entrada elétrica compatível com PNP antivalente; valide geometria, distância e interface no projeto, pois esses detalhes não são especificados para uma aplicação particular.
Limites a considerar: montagem não embutida, alimentação de 10...36 V DC e temperatura ambiente de -25...80 °C. O grau IP 67 não substitui a verificação das condições de instalação e conexão.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG5846, M18 PNP antivalente, alcance de detecção de 10 mm, não embutido, conexão M12, verifique estes pontos:

Escolha o IG5846 quando

A aplicação requer detecção indutiva não embutida, alcance nominal de 10 mm, saída PNP antivalente, alimentação de 10...36 V DC e conexão elétrica M12.

Avalie outra configuração quando

A entrada de controle exigir NPN, a alimentação disponível não estiver entre 10 e 36 V DC, ou o espaço de instalação exigir montagem embutida. Compare também o material do alvo com os fatores de correção informados pelo fabricante antes de dimensionar a distância.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto.
Modelo	IG5846	Código do modelo IFM.
Aplicação	Aplicações industriais e automação industrial	Aplicação indicada nos dados do produto.
Marca	IFM	Fabricante informado.
SKU / Part number	IG5846	Identificação comercial e técnica.
GTIN	4021179114660	Identificador global do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Detecção e comutação
Alcance de detecção nominal	10 mm	Valor nominal informado; a distância real de comutação é 10 ± 10% de Sr.
Montagem	Não embutido	Condição de montagem indicada para o sensor.
Distância de trabalho	0...8,1 mm	Faixa de trabalho indicada na ficha.
Distância real de comutação Sr	10 ± 10% mm	Tolerância informada em relação ao valor Sr.
Histerese	3...15% de Sr	Faixa relativa ao valor Sr.
Variação no ponto de comutação	-10...10% de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores por material do alvo; considerar ao determinar a distância de detecção.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	15 mA (a 24 V)	Consumo informado na condição de 24 V.
Corrente residual máxima	0,5 mA	Limite informado para a saída.
Classe de proteção	II	Classe indicada nos dados do produto.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção declarada; versão por impulso.

Saídas
Função elétrica	PNP	Tipo de saída indicado para o modelo.
Função de saída	Antivalente	Característica de comutação indicada na ficha.
Frequência de comutação DC	300 Hz	Frequência de comutação máxima informada para DC.
Corrente máxima constante da saída DC	250 mA	Limite de corrente contínua especificado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação DC.

Conexão elétrica
Conexão	1 x M12, codificação A	Tipo de conexão elétrica especificado.
Contatos	4, dourados	Quantidade e acabamento informados para os contatos.
Característica especial	Contatos banhados a ouro	Característica indicada na ficha.

Compatibilidade eletromagnética
ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis informados para descarga eletrostática.
HF irradiado	EN 61000-4-3: 3 V/m	Nível informado para campo de alta frequência irradiado.
Burst	EN 61000-4-4: 2 kV	Nível informado para transientes rápidos.
Surge	EN 61000-4-5: 0,5 kV linha a linha; Ri: 2 Ohm	Condição informada para surtos.
AF com fio	EN 61000-4-6: 3 V	Nível informado para perturbações conduzidas.
Emissão	EN 55011, classe B	Classificação de emissão indicada na ficha.

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 67	Grau declarado; a instalação e a conexão devem preservar as condições de proteção.

Dados mecânicos e materiais
Dimensões	M18 x 1; comprimento de 45 mm	Dimensões externas informadas.
Invólucro	Forma construtiva de roscas	Construção indicada para o corpo do sensor.
Material do invólucro	1.4571, aço inoxidável 316Ti	Material informado para o invólucro.
Material da face ativa	PBT	Material informado para a face ativa.
Peso	41,6 g	Valor informado no dataset do produto.
Material incluído	2 porcas de fixação	Acessórios identificados como incluídos.

Displays e indicadores
Indicador de estado	LED vermelho, status de chaveamento, 4 x 90°	Indicação visual de comutação com posições descritas na ficha.

Confiabilidade e classificação
MTTF	1447 anos	Valor declarado no dataset; não deve ser interpretado como garantia de vida útil.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação industrial; o produto é descrito como sensor com saída de comutação PNP antivalente.

• Compatibilidade de sinal depende de a entrada do dispositivo receptor aceitar saída PNP antivalente e dos limites elétricos indicados na ficha.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos dourados. Alimentação de 10...36 V DC; saída PNP antivalente. A ficha não detalha neste contexto a atribuição dos pinos, portanto consulte o datasheet antes da ligação.

Processo Não há conexão de processo informada. O corpo tem rosca M18 x 1; isso descreve a montagem mecânica, não uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP antivalente e alimentação DC entre 10 e 36 V	✓	Esses requisitos correspondem à função elétrica e à faixa de tensão informadas para o sensor; confirme também os limites da entrada receptora.
Entrada que exige sinal NPN	✗	A saída especificada para este modelo é PNP antivalente.
Montagem com sensor embutido	✗	A ficha especifica montagem não embutida.
Aplicação com conexão elétrica M12	✓	O sensor possui conexão elétrica M12, codificação A, com 4 contatos.
Aplicação sujeita a temperatura ambiente fora de -25...80 °C	✗	A condição excede a faixa de temperatura ambiente informada.
Detecção de alvo metálico usando distância nominal sem considerar o material	✗	A ficha apresenta fatores de correção por material; a distância efetiva depende do alvo e das condições de instalação.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG5846, M18 PNP antivalente, alcance de detecção de 10 mm, não embutido, conexão M12

Confirme no projeto que a entrada receptora aceita saída PNP antivalente e que a alimentação está dentro de 10...36 V DC.
Verifique o espaço e a montagem: o sensor é não embutido e possui rosca M18 x 1.
Determine a distância de detecção considerando o fator de correção do material do alvo e as informações de distância do datasheet.
Instale mecanicamente o sensor sem danificar a rosca, o corpo ou a face ativa; consulte o datasheet para os detalhes de montagem aplicáveis.
Conecte o M12 conforme a identificação de pinos do datasheet; não deduza a pinagem apenas pelo número de contatos.
Após energizar, confira o indicador de status de chaveamento e valide a resposta do sinal na entrada do sistema.

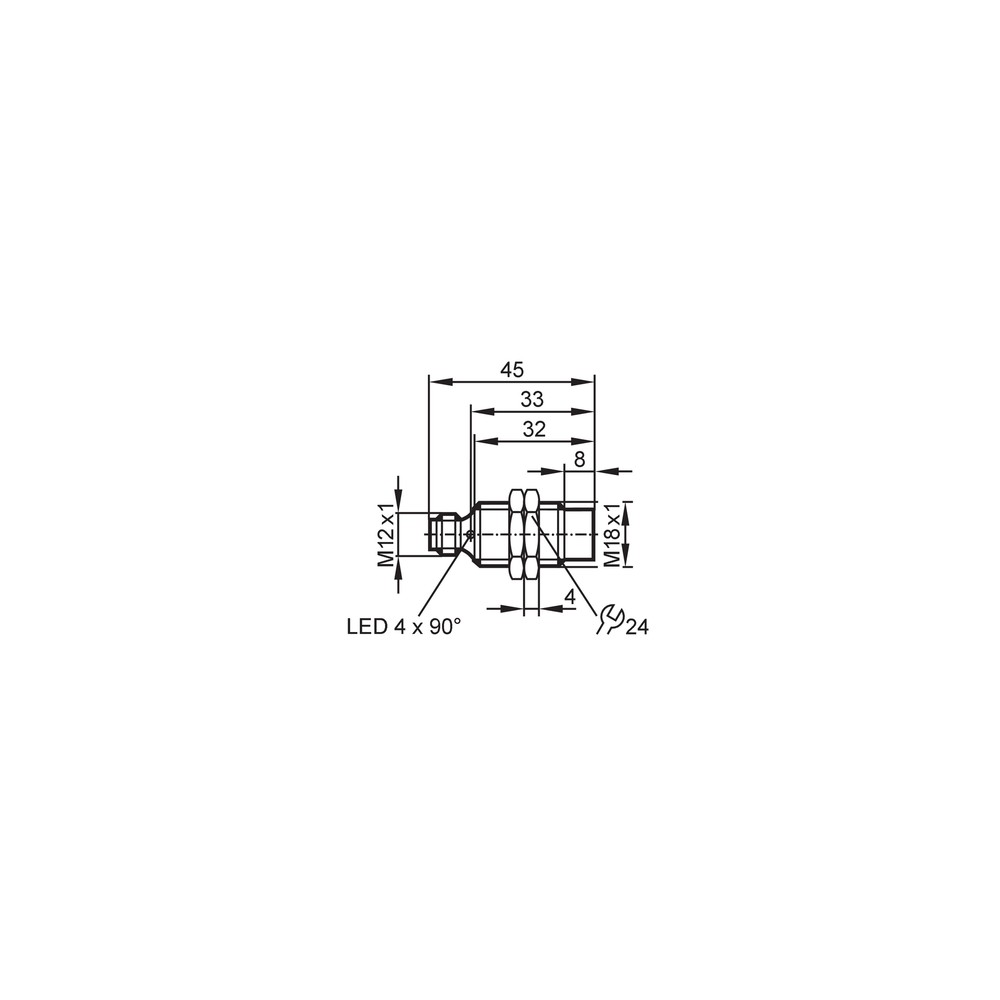

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alimentação fora da faixa especificada, ligação incorreta ou distância efetiva afetada pelo material do alvo.	Meça a alimentação nos terminais, confira a ligação pelo datasheet e compare a distância com os fatores de correção do material.
A entrada do controlador não reconhece a saída.	A entrada pode não ser compatível com sinal PNP antivalente ou a conexão pode estar incorreta.	Confirme o tipo elétrico aceito pela entrada e verifique a pinagem M12 no datasheet antes de substituir o sensor.
Comutação instável ou ponto de atuação diferente do esperado.	Distância de instalação, material do alvo ou condição de montagem não considerados no dimensionamento.	Confira a distância de trabalho, o fator de correção do material e se a montagem corresponde à especificação não embutida.
O indicador de status não acende ou não acompanha a detecção.	Ausência de alimentação, ligação inadequada ou falta de detecção nas condições instaladas.	Verifique a tensão DC, a conexão M12 e a presença do alvo dentro das condições de detecção antes de concluir que o sensor está defeituoso.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IG5846 em português (Datasheet) Desenho em escala do IG5846 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG5846 e para que serve?

É um sensor indutivo para detecção em aplicações industriais e de automação. O modelo tem saída PNP antivalente, montagem não embutida e alcance nominal de 10 mm.

Ele funciona com qualquer entrada de CLP?

Não necessariamente: a entrada precisa ser compatível com sinal PNP antivalente. Verifique também a faixa de alimentação e a ligação indicada no datasheet.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação como material incluído. Não há outros acessórios listados nos dados disponíveis.

Posso instalar este sensor embutido?

Não; a ficha especifica montagem não embutida. Se a instalação exigir montagem embutida, procure uma versão cuja ficha declare essa condição.

Ele é adequado para alimentação de 24 V DC?

Sim, 24 V DC está dentro da faixa de operação especificada de 10...36 V DC. Confirme a polaridade e a pinagem no datasheet antes de ligar.

O que verificar se o sensor não detectar o alvo?

Confira a alimentação, a conexão e a distância de instalação. Considere o fator de correção do material do alvo, pois a distância efetiva pode variar conforme o material.

Por que a distância de detecção muda conforme o metal?

A ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Use o fator correspondente ao alvo no dimensionamento, em vez de assumir o alcance nominal para todos os materiais.

Como decidir entre este sensor e uma versão NPN?

Escolha o IG5846 quando a entrada do sistema aceitar PNP antivalente. Se a entrada exigir NPN, selecione uma versão com saída compatível; a ficha deste modelo não especifica saída NPN.

Como faço a ligação do conector M12?

Use a pinagem do datasheet do fabricante, pois a ficha disponível identifica o conector como M12 de 4 contatos, mas não relaciona aqui a atribuição de cada pino. Antes de energizar, confirme a compatibilidade elétrica da entrada.

O que verificar se o LED não indicar a comutação esperada?

Verifique primeiro a alimentação, a conexão e a presença do alvo dentro das condições de detecção. O LED vermelho é indicado como status de chaveamento; consulte o datasheet para detalhes de ligação e diagnóstico.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; neste produto, aplicado à detecção sem contato em automação industrial. (Ref.: Tipo de produto: sensor indutivo)

PNP antivalente

Configuração de saída elétrica informada para o sensor; deve corresponder à interface de entrada do equipamento receptor. (Ref.: Função elétrica e função de saída)

Montagem não embutida

Condição de instalação especificada para o sensor; deve ser considerada no espaço e na geometria de montagem. (Ref.: Montagem: não embutido)

Alcance de detecção

Distância nominal de detecção indicada pelo fabricante, sujeita às condições e fatores de correção descritos na ficha. (Ref.: Alcance de detecção: 10 mm)

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante para as condições definidas pela classificação. (Ref.: Proteção IP: IP 67)
