Sensor Indutivo IFM IG5842 PNP M18 8mm

Pré-visualizar: IG5842 IFM - Sensor Indutivo IFM Detecção Industrial PNP M18 8mm M12

IG5842 IFM - Sensor Indutivo IFM Detecção Industrial PNP M18 8mm M12

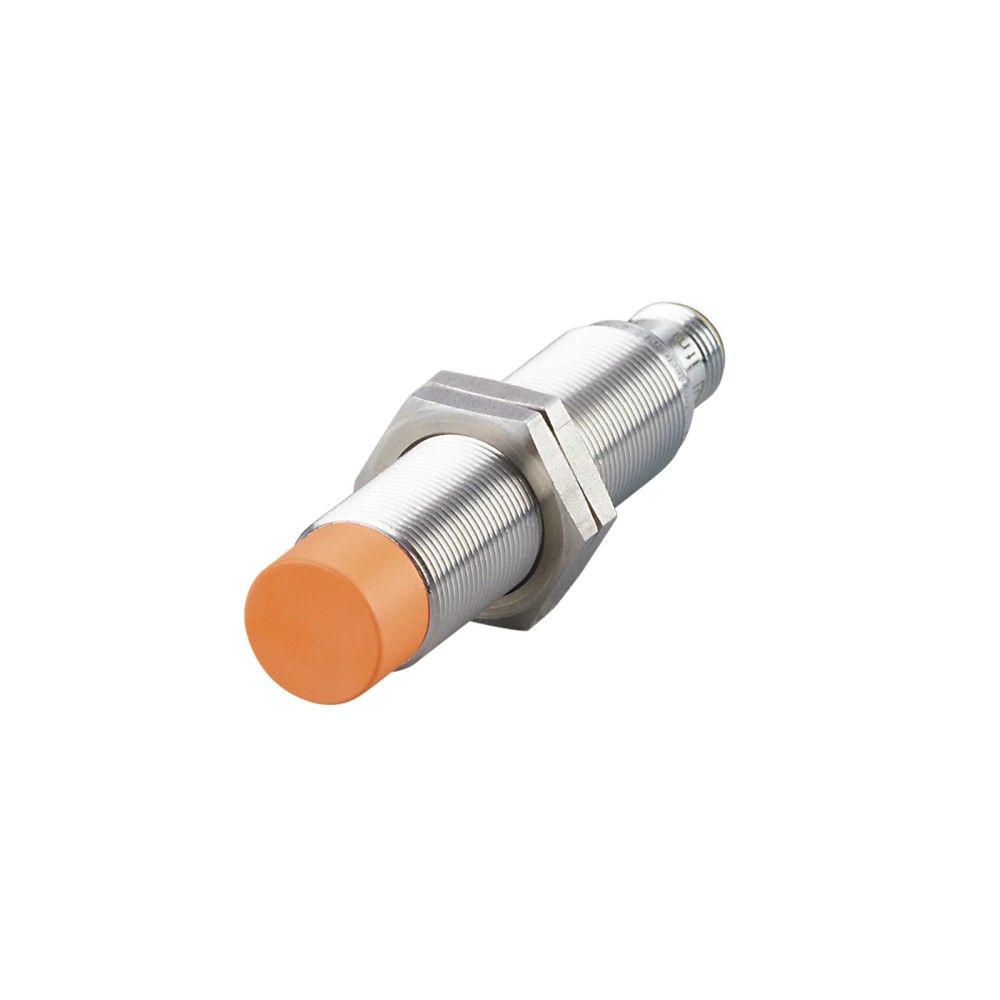

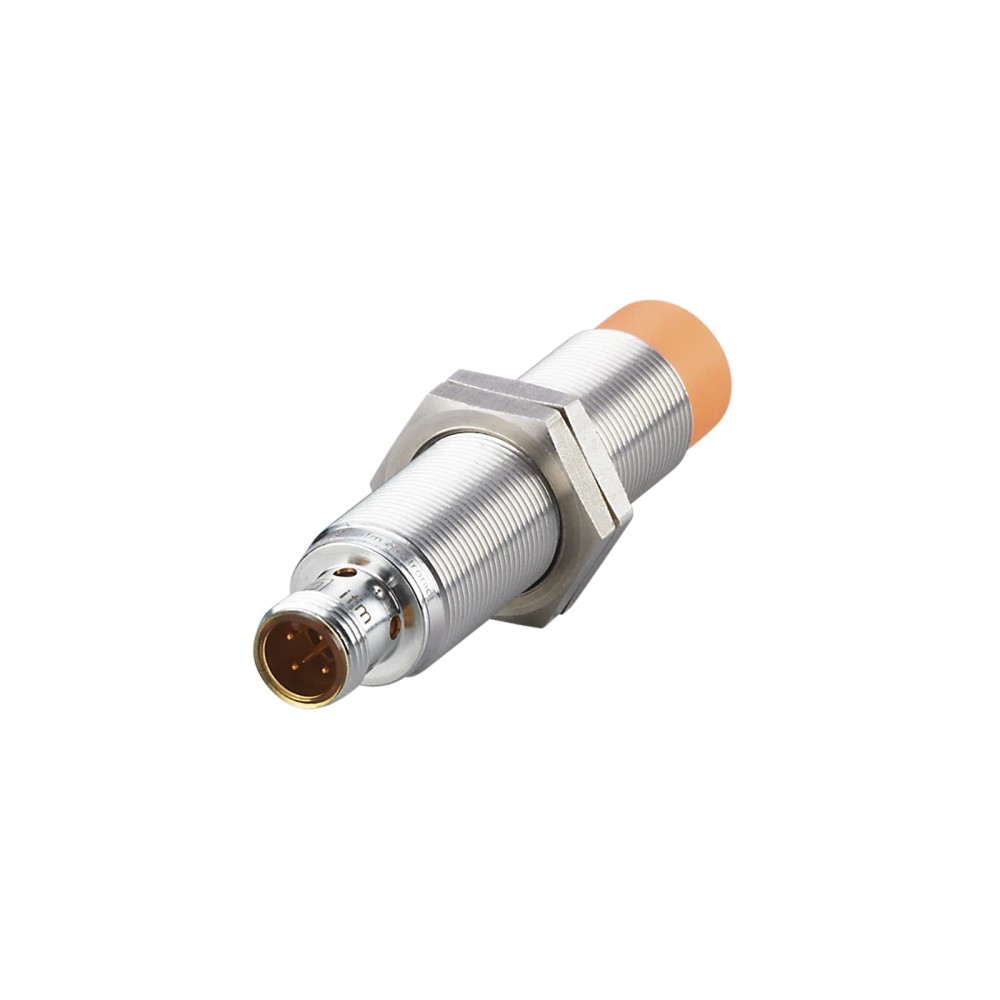

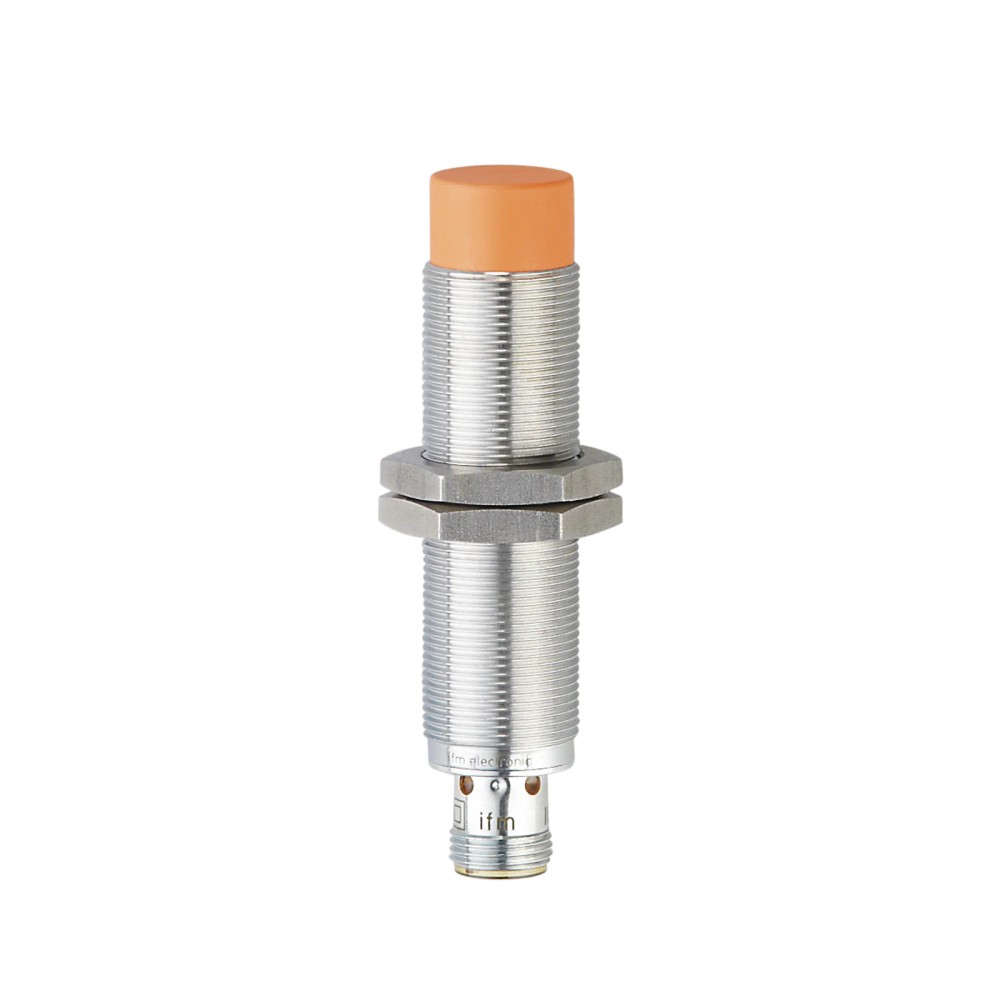

Imagem meramente ilustrativa

R$ 746,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5842
EAN: 4021179114622
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm...mais

Fechar menu

Saiba mais sobre: "IG5842 IFM - Sensor Indutivo IFM Detecção Industrial PNP M18 8mm M12"

Destaques do Produto

Alcance nominal

8 mm

Tipo de saída

PNP antivalente

Alimentação

10...30 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Montagem

Não embutido; rosca M18 x 1

Grau de proteção

IP 65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG5842, PNP antivalente, M18 x 1, alcance de detecção de 8 mm, conexão M12

O IFM IG5842 é um sensor indutivo para detectar objetos metálicos sem contato, com saída PNP antivalente. Possui alcance nominal de 8 mm, construção M18 x 1 não embutida e conexão elétrica M12 de 4 contatos. Opera com alimentação de 10 a 30 V DC e frequência de comutação de 300 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Código do fabricante	IG5842
Saída	PNP antivalente
Alcance nominal de detecção	8 mm
Montagem	Não embutido
Rosca e comprimento	M18 x 1; 80 mm
Conexão elétrica	M12, codificação A, 4 contatos
Tensão de operação	10...30 V DC
Grau de proteção	IP 65
Frequência de comutação DC	300 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em instalações que aceitem sensor indutivo não embutido M18 x 1 e saída PNP antivalente.
Circuitos de controle alimentados entre 10 e 30 V DC, respeitando o limite de corrente da saída de 200 mA.
Aplicações cuja frequência de comutação requerida não exceda 300 Hz e cuja distância de detecção esteja dentro das condições especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Aplicações que exijam saída NPN, pois a ficha especifica saída PNP antivalente.
Aplicações que exijam montagem embutida, pois este modelo é especificado como não embutido.
Aplicações que exijam alcance nominal superior a 8 mm ou frequência de comutação superior a 300 Hz.

APLICAÇÕES E USO

Uso comprovado pela ficha: detecção indutiva de objetos metálicos, com alcance nominal declarado de 8 mm; a ficha não especifica uma máquina ou processo de aplicação particular.
Possibilidade de aplicação: monitoramento de presença ou posição de alvos metálicos em automação industrial, desde que o material do alvo, a distância, a montagem não embutida e a frequência requerida sejam compatíveis com os dados do fabricante.
A operação deve permanecer entre -25 e 80 °C, com alimentação de 10...30 V DC e corrente de saída dentro do limite de 200 mA.
A distância efetiva pode variar conforme o material do alvo; a ficha fornece fatores de correção para aço, aço inoxidável, latão, alumínio e cobre.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG5842, PNP antivalente, M18 x 1, alcance de detecção de 8 mm, conexão M12, verifique estes pontos:

Escolha o IG5842 quando

A aplicação requer detecção indutiva sem contato, saída PNP antivalente, montagem não embutida M18 x 1, alcance nominal de 8 mm e alimentação de 10 a 30 V DC.

Considere outra versão quando

O circuito de entrada requer saída NPN ou outra configuração elétrica, a instalação exige montagem embutida, ou os requisitos excedem o alcance nominal de 8 mm, a frequência de 300 Hz ou os limites elétricos informados. Confirme a variante necessária na documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Tecnologia de detecção indicada na ficha.
Fabricante	IFM	Marca informada para o produto.
Código do fabricante / SKU / Part Number	IG5842	Identificação do modelo.
GTIN	4021179114622	Identificador comercial informado na ficha.

Dados elétricos e proteção do circuito
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Consumo informado pelo fabricante.
Classe de proteção	II	Classificação declarada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado para a saída.
Proteção contra curto-circuitos	Sim	Recurso de proteção indicado na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a ligação elétrica.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado para a saída de comutação DC.
EMC	EN 60947-5-2 / EN 55011 classe B	Normas e classe declaradas na ficha.

Saída e comutação
Função elétrica	PNP	Tipo de saída especificado.
Função da saída	Antivalente	Configuração funcional da saída informada pelo fabricante.
Corrente máxima constante da saída de comutação DC	200 mA	Limite máximo constante especificado.
Frequência de comutação DC	300 Hz	Frequência de comutação declarada para operação DC.

Detecção e características de comutação
Alcance de detecção	8 mm	Alcance nominal informado pelo fabricante.
Distância real de comutação Sr	8 ± 10 % mm	Valor real de comutação e tolerância especificados.
Distância de trabalho	0...6,48 mm	Faixa de trabalho declarada na ficha.
Histerese	3...15 % de Sr	Histerese referenciada à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores relativos aos materiais indicados na ficha; considerar na avaliação da distância de detecção.

Conexão elétrica
Conexão	M12	Tipo de conector indicado nos dados básicos.
Conexão elétrica detalhada	1 x M12; codificação A; 4 contatos	Configuração declarada na ficha técnica.
Configuração de fios	3 fios	Dado informado nos atributos do anúncio; confirmar pinagem no datasheet antes da ligação.

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa de temperatura de operação especificada.
Grau de proteção	IP 65	Grau de proteção informado para o produto; observar condições de montagem e conexão.

Dados mecânicos
Construção	Forma construtiva de roscas	Tipo de corpo descrito na ficha.
Dimensões	M18 x 1 / L = 80 mm	Diâmetro/rosca e comprimento total informados.
Tipo de montagem	Não embutido	Condição de montagem declarada pelo fabricante.
Materiais	Invólucro: latão revestido com bronze branco; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco; face ativa: PBT laranja	Materiais listados para os componentes do sensor.
Material incluído	2 porcas de fixação	Acessórios incluídos conforme a ficha.
Peso	70,5 g	Peso informado no conjunto de dados do produto.

Displays e elementos de operação
Indicador	1 LED amarelo	Indicação visual do status de chaveamento.

Dados de confiabilidade
MTTF	1349 anos	Valor declarado na ficha; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; a saída informada é de chaveamento PNP antivalente.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 10...30 V DC; saída PNP antivalente, corrente máxima constante de 200 mA. A pinagem deve ser confirmada no datasheet antes da ligação.

Processo Não se aplica conexão de processo para fluido. A instalação mecânica é por corpo roscado M18 x 1, comprimento de 80 mm; o sensor é não embutido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP e alimentação DC dentro de 10...30 V	✓	A ficha informa saída PNP antivalente e tensão de operação de 10...30 V DC; verificar também os limites da entrada e da corrente.
Entrada de controle que exige sinal NPN	✗	A saída especificada para este modelo é PNP antivalente.
Instalação que requer corpo M18 x 1 não embutido e espaço para o comprimento de 80 mm	✓	Essas são as características mecânicas declaradas para o sensor; a geometria do suporte e o espaço livre devem ser conferidos na máquina.
Instalação que exige sensor embutido	✗	O tipo de montagem declarado é não embutido.
Aplicação com alvo metálico e distância compatível com as condições de detecção do fabricante	✓	Trata-se de sensor indutivo com alcance nominal de 8 mm; distância de trabalho informada: 0...6,48 mm.
Aplicação com frequência de comutação requerida acima de 300 Hz	✗	A frequência de comutação DC especificada é 300 Hz.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG5842, PNP antivalente, M18 x 1, alcance de detecção de 8 mm, conexão M12

Confirme que o sensor e o circuito de entrada requerem saída PNP antivalente e que a alimentação está entre 10 e 30 V DC.
Verifique a posição de montagem: o IG5842 é não embutido; consulte o desenho dimensional para garantir espaço e posicionamento adequados.
Instale o corpo na fixação M18 x 1 e utilize as duas porcas de fixação incluídas, sem exceder especificações de aperto que não estejam informadas na ficha.
Posicione o alvo dentro da distância de trabalho declarada e considere o fator de correção correspondente ao material detectado.
Conecte o conector M12, codificação A, de 4 contatos; confirme a pinagem no datasheet antes de energizar, pois a ficha resumida não apresenta a atribuição dos pinos.
Após a ligação, verifique o chaveamento e o LED amarelo de status; valide a operação no circuito e dentro dos limites elétricos e ambientais especificados.

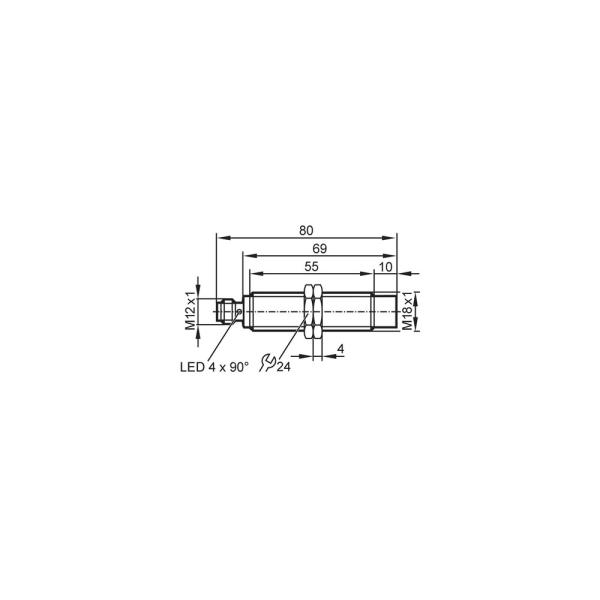

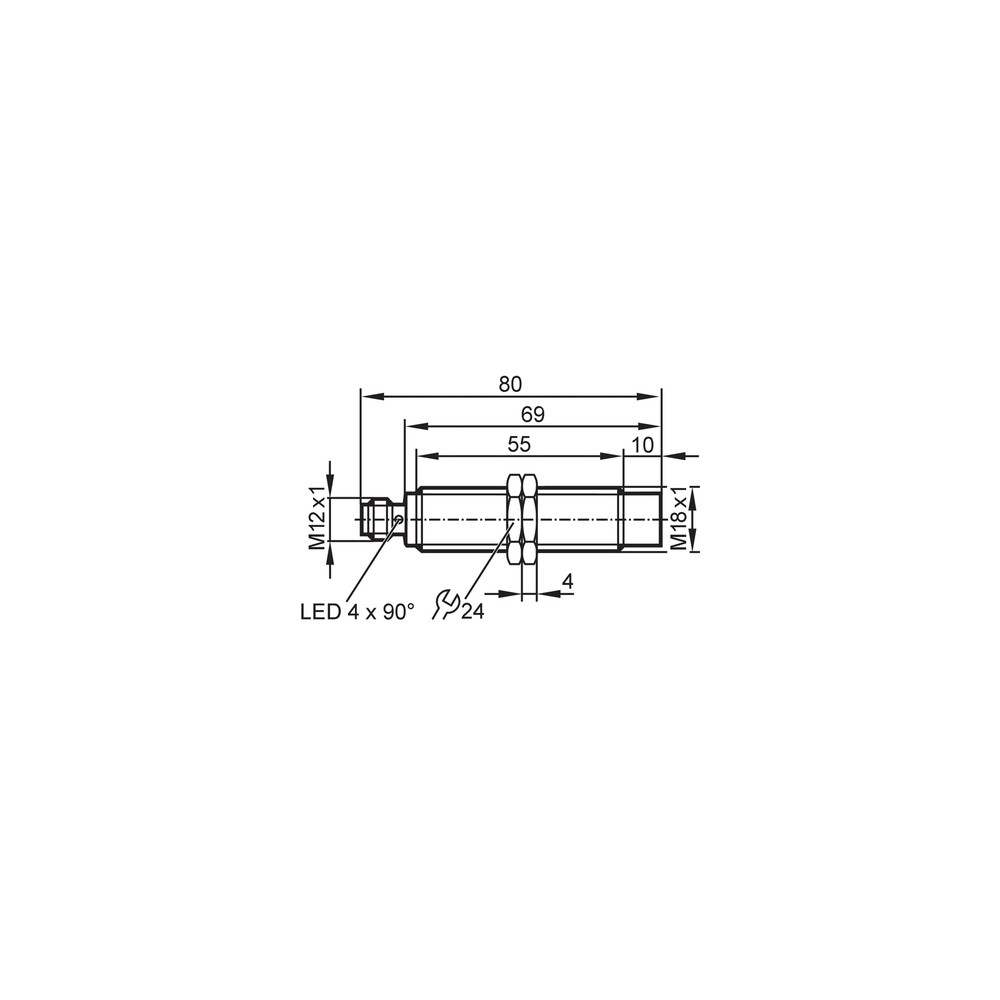

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alimentação fora da faixa especificada, ligação incorreta, entrada incompatível com PNP ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais, confira a ligação conforme o datasheet e verifique distância, material do alvo e compatibilidade da entrada.
A entrada do controlador permanece inativa apesar de haver indicação de detecção.	A entrada pode exigir outra lógica elétrica, como NPN, ou a corrente requerida pode exceder a capacidade declarada da saída.	Confirme que a entrada aceita PNP antivalente, verifique a corrente da carga e compare com o limite máximo constante de 200 mA.
Detecção instável ou distância menor do que a esperada.	Material do alvo, posicionamento ou distância de trabalho podem afetar a detecção; a ficha informa fatores de correção por material.	Meça a distância e identifique o material do alvo; compare o fator de correção aplicável e as condições de montagem com o datasheet.
O sensor não responde após curto-circuito ou erro de ligação.	Pode ter ocorrido atuação da proteção contra curto-circuito ou sobrecarga, ou persistir uma condição de falha na alimentação e na carga.	Desenergize o circuito, inspecione cabos e carga, elimine curto ou sobrecarga e religue dentro dos limites especificados; consulte o datasheet se a falha persistir.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IG5842 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG5842 e para quem ele serve?

É um sensor indutivo com saída PNP antivalente para detecção sem contato. Serve a aplicações que aceitem montagem não embutida M18 x 1 e os limites elétricos e de detecção informados.

Qual é o tipo de conector e o que acompanha o sensor?

A conexão elétrica é M12, codificação A, com 4 contatos. A ficha informa que acompanham o produto duas porcas de fixação.

Este sensor funciona em uma entrada que exige saída NPN?

Não: o IG5842 é especificado com saída PNP antivalente. Para uma entrada NPN, selecione uma versão cuja ficha indique essa saída.

Posso instalar o IG5842 embutido em uma superfície metálica?

A ficha especifica montagem não embutida, portanto não é a versão indicada quando a instalação exige montagem embutida. Consulte o datasheet para as condições de montagem.

O sensor acende, mas o controlador não reconhece o sinal; o que verifico?

Verifique se a entrada aceita PNP antivalente e se a ligação M12 está de acordo com a pinagem do datasheet. Confira também a carga e o limite de corrente de saída.

O ponto de detecção mudou ou ficou instável; devo trocar o sensor?

Antes de trocar, confira a distância, o material do alvo e a posição de montagem. A ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.

Quando escolher o IG5842 em vez de outro sensor indutivo?

Escolha-o quando forem requeridos saída PNP antivalente, montagem não embutida M18 x 1 e alcance nominal de 8 mm. Se o circuito exigir NPN, montagem embutida ou outra faixa de detecção, procure uma variante com esses requisitos explícitos.

O produto é vendido como kit com cabo e acessórios de montagem?

A ficha informa duas porcas de fixação incluídas e conexão M12 no sensor, mas não lista cabo como item incluído. Verifique separadamente se a instalação requer um cabo compatível.

Que cuidados devo ter ao instalar e testar o sensor?

Confirme a faixa de alimentação, a compatibilidade da entrada PNP e a pinagem no datasheet antes de energizar. Posicione o alvo dentro da distância de trabalho e respeite a condição de montagem não embutida.

Como verificar se a detecção atende à aplicação com diferentes metais?

Considere os fatores de correção declarados na ficha para o material do alvo e valide a distância efetiva na instalação. O alcance nominal informado não deve ser tratado como distância garantida para todos os materiais.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de chaveamento que fornece sinal positivo à entrada compatível.

Saída antivalente

Configuração de saída identificada como antivalente pelo fabricante; consulte o datasheet para a lógica e a pinagem detalhadas.

Alcance de detecção

Distância nominal declarada para a detecção do alvo, sujeita às condições técnicas especificadas pelo fabricante.

Montagem não embutida

Condição de instalação indicada para o sensor; exige respeitar a geometria de montagem especificada pelo fabricante.

Grau de proteção IP

Classificação de proteção do invólucro declarada pelo fabricante, que deve ser considerada nas condições de instalação.
