Sensor Indutivo IFM IG5841 M18 12mm PNP NA

Pré-visualizar: IG5841 IFM - Sensor Indutivo IFM Detecção de objetos M18 12mm PNP NA IP67

IG5841 IFM - Sensor Indutivo IFM Detecção de objetos M18 12mm PNP NA IP67

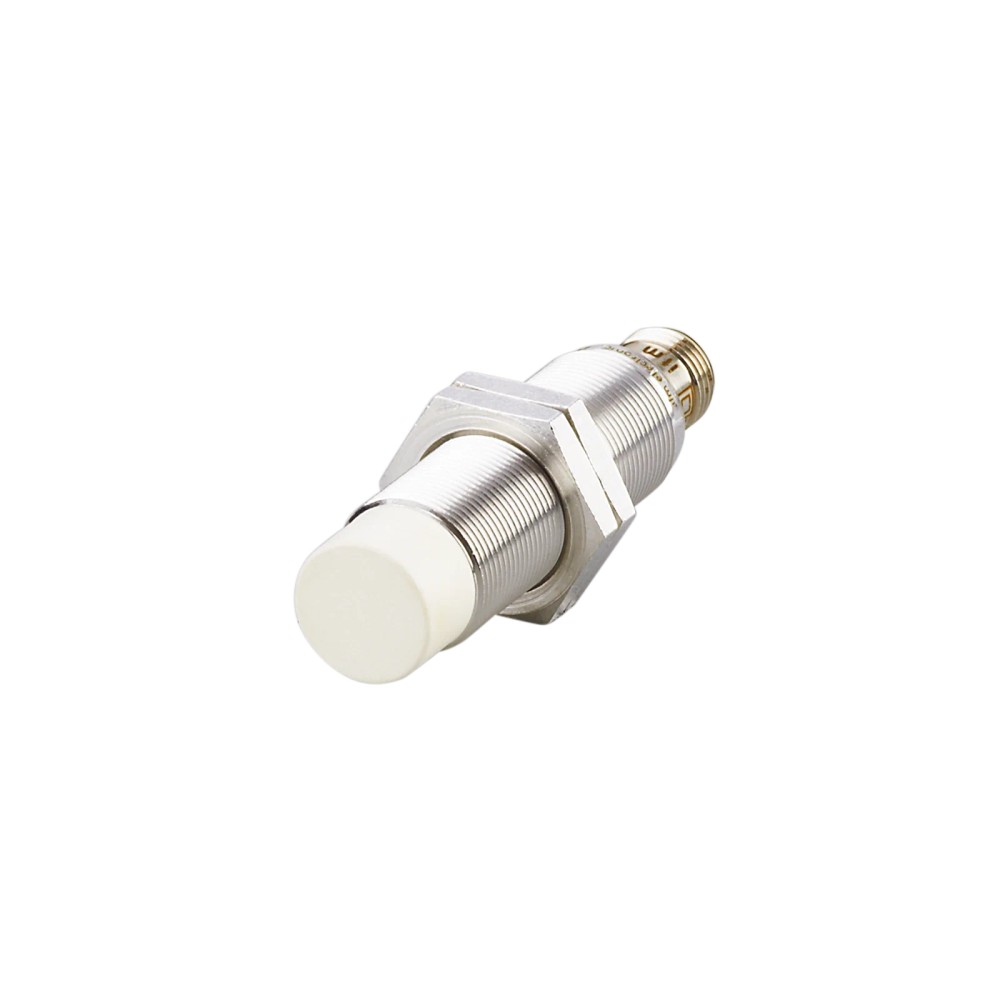

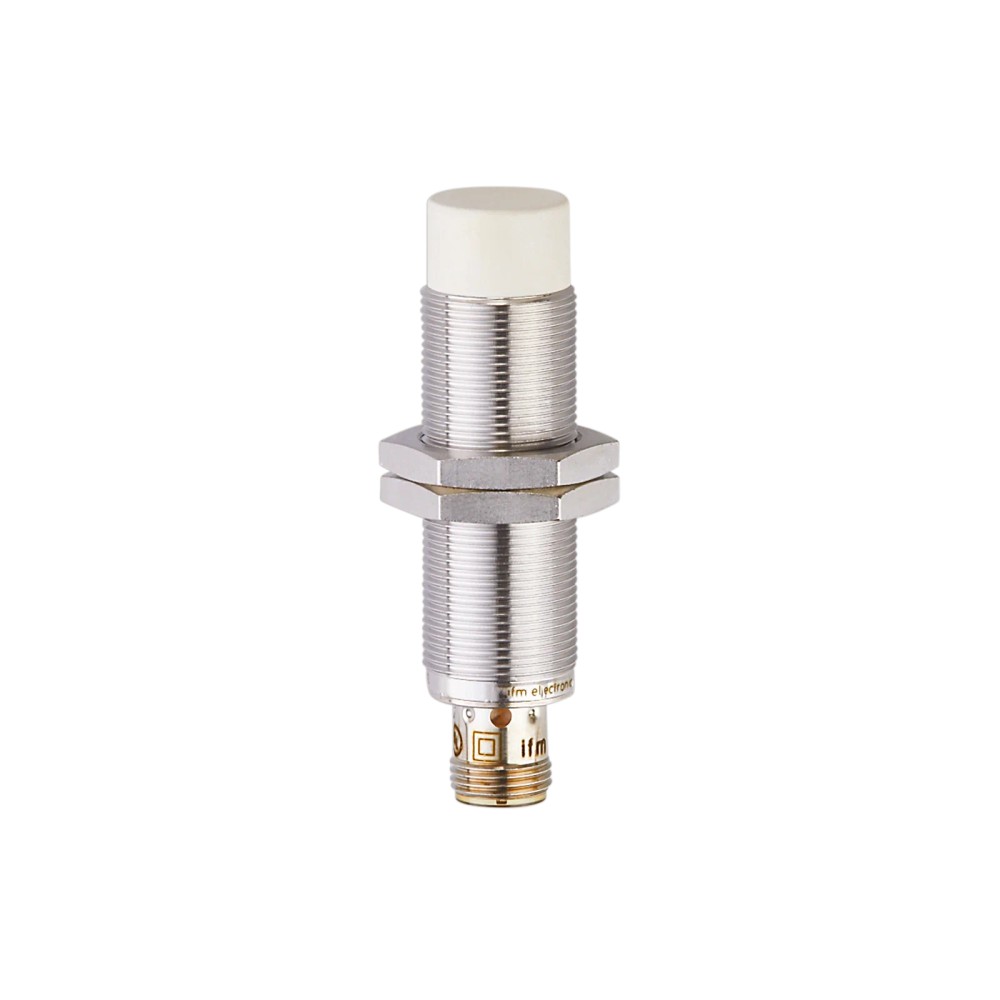

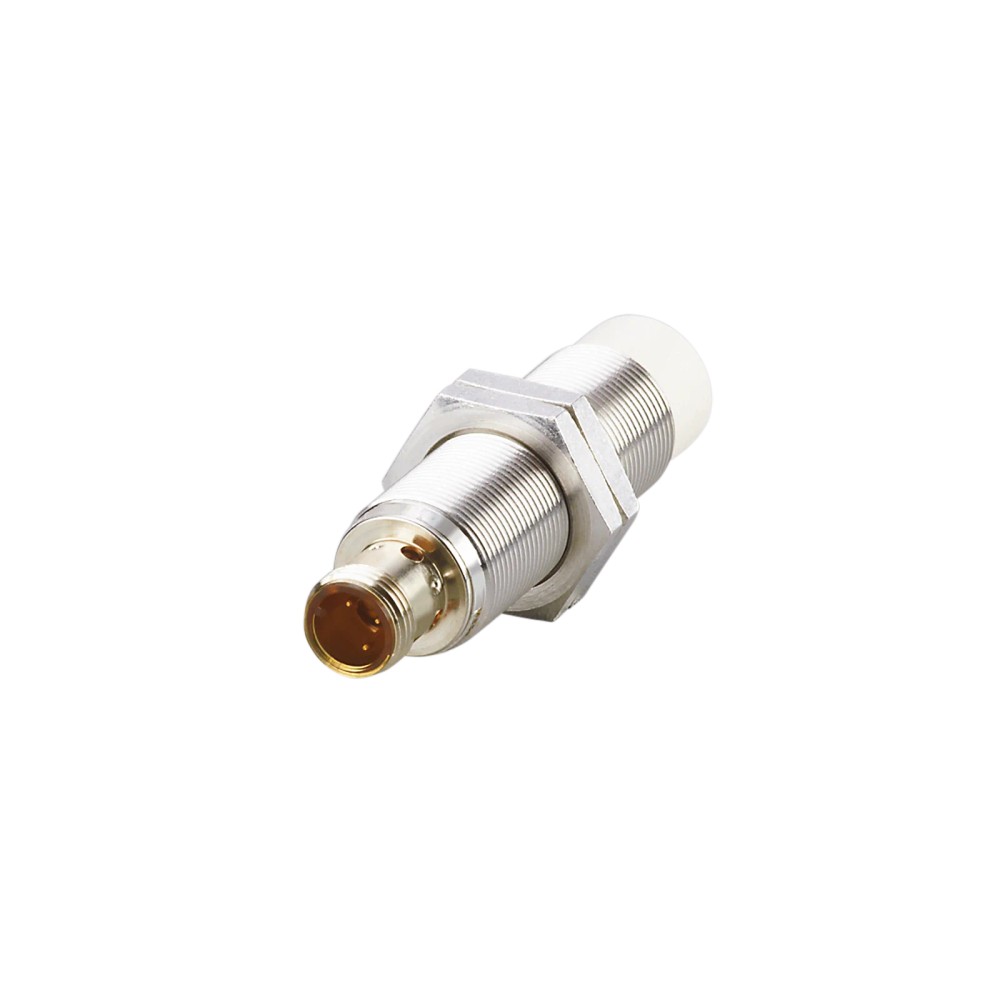

Imagem meramente ilustrativa

R$ 943,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5841
EAN: 4021179114615
NCM do produto: 85365090

Destaques do Produto Tipo Indutivo...mais

Fechar menu

Saiba mais sobre: "IG5841 IFM - Sensor Indutivo IFM Detecção de objetos M18 12mm PNP NA IP67"

Destaques do Produto

Tipo

Indutivo

Rosca

M18

Alcance

12 mm

Saída

PNP

Conexão

M12

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG5841 - M18, 12mm, PNP, NA, IP67

O sensor indutivo IFM IG5841 é um componente robusto projetado para a detecção de objetos metálicos sem contato em ambientes industriais. Com corpo M18 e alcance de 12 mm, este modelo não embutido utiliza tecnologia PNP e saída normalmente aberta (NA). É a solução ideal para automação onde se exige alta frequência de comutação de 300 Hz e proteção IP67 contra umidade e poeira.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IG5841
Alcance	12 mm
Tipo de Montagem	Não embutido
Saída	PNP
Função	Normalmente aberto
Grau de Proteção	IP67
Conexão	M12
Frequência	300 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de presença de peças metálicas
Aplicações em linhas de montagem automatizadas
Monitoramento de posição de atuadores metálicos em máquinas industriais

⚠ Considere outro se precisa de:

Instalação embutida (flush) em superfícies metálicas (requer zona livre ao redor da face)
Detecção de materiais não metálicos
Ambientes com temperaturas abaixo de -25 °C ou acima de 80 °C

APLICAÇÕES E USO

Detecção de presença de peças em esteiras transportadoras
Monitoramento de fim de curso em máquinas operatrizes
Contagem de peças metálicas em linhas de produção automatizadas
Posicionamento de componentes em sistemas de montagem robótica

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG5841 - M18, 12mm, PNP, NA, IP67, verifique estes pontos:

Quando escolher o IG5841

Utilize este sensor para detecção de metais em aplicações que exigem montagem M18 e um alcance de 12 mm. É ideal para ambientes que necessitam de proteção IP67 e lógica de saída PNP.

Quando buscar outra alternativa

Evite este modelo se a sua aplicação exigir instalação embutida (flush) em metal ou se o sistema de controle for baseado em lógica NPN. Para detecção de materiais não metálicos, procure sensores capacitivos.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tipo de produto	Sensor indutivo	Identificação da categoria do sensor
Tipo de corrente	DC	Tipo de alimentação compatível

Entradas/saídas
Saída de comutação	PNP	Tipo de sinal de saída
Configuração de saída	Normalmente aberto	Estado lógico de repouso
Frequência de comutação	300 Hz	Capacidade máxima de alternância

Faixa de medição
Alcance de detecção	12 mm	Distância nominal de detecção
Montagem	Não embutido	Requisito de instalação física

Condições ambientais
Grau de proteção	IP 67	Proteção contra poeira e água
Temperatura ambiente	-25...80 °C	Faixa de operação térmica

Dados mecânicos
Dimensões	M18 x 1 / L = 70 mm	Dimensões físicas do invólucro
Conexão	M12	Interface elétrica de conexão

COMPATIBILIDADE

Comunicação

• Sinal de comutação digital (On/Off)

Conexões

Elétrica Conector M12

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças ferrosas	✓	Princípio indutivo ideal para metais.
Instalação embutida (flush) em metal	✗	Modelo não embutido necessita de área livre.
CLP com entrada NPN	✗	Sensor possui saída tipo PNP.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG5841 - M18, 12mm, PNP, NA, IP67

Prepare o local de fixação garantindo espaço livre conforme exigência para montagem não embutida.
Insira o corpo do sensor no suporte ou furo rosqueado M18.
Fixe o sensor utilizando as porcas de travamento, garantindo firmeza mecânica.
Conecte o cabo padrão M12 no sensor, garantindo o aperto da rosca do conector.
Verifique a fiação (3 fios) conforme o diagrama elétrico do manual.
Alimente o sensor e verifique o acendimento do LED de estado ao passar um objeto metálico.

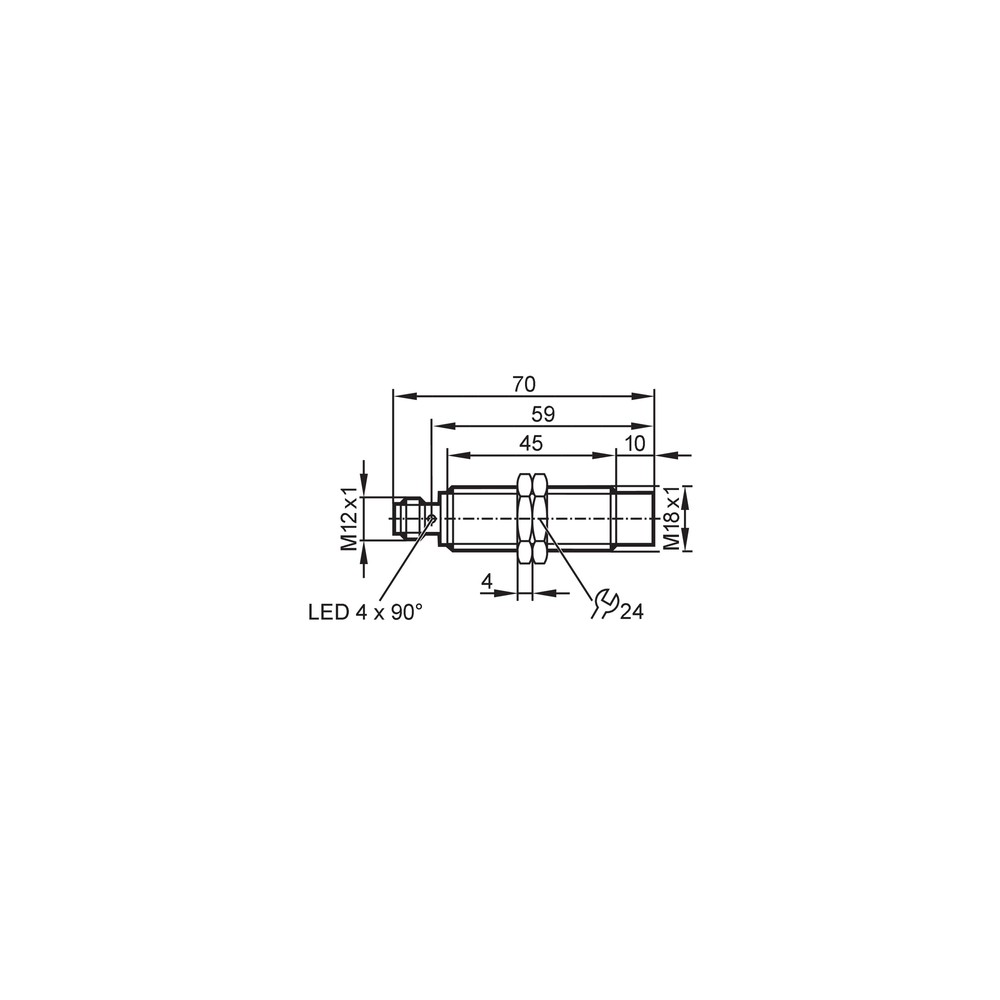

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ao aproximar o metal.	Falha na fiação ou falta de alimentação 24V DC.	Utilize um multímetro para verificar a tensão nos pinos do conector M12 conforme datasheet.
Sensor permanece com sinal ativo (ligado) constantemente.	Acúmulo de partículas metálicas na face do sensor.	Limpe a face sensora e verifique se o sinal de saída desativa ao remover objetos.
Detecção intermitente ou inexistente.	Distância entre o sensor e o objeto maior que 12 mm.	Verifique a distância física e o alinhamento do objeto em relação ao sensor.
Falhas aleatórias de comunicação/sinal.	Conector M12 mal encaixado ou oxidação nos pinos.	Desconecte, inspecione os pinos quanto à oxidação e reconecte firmemente o cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Qual é a distância de detecção deste sensor?

O sensor IG5841 possui um alcance de detecção nominal de 12 mm.

Este sensor permite instalação embutida (flush) em chapas metálicas?

Este modelo é do tipo não embutido (non-flush), exigindo uma área livre ao redor da face ativa para operação correta.

Posso utilizar este sensor para detectar objetos plásticos ou madeira?

Não, este sensor é indutivo e detecta apenas objetos metálicos. Para plásticos, madeira ou líquidos, utilize sensores capacitivos ou ópticos.

Este sensor possui saída NPN ou PNP?

Não, a saída deste modelo é PNP. Caso seu CLP ou controlador necessite de lógica NPN, este sensor não é compatível.

O sensor não apresenta sinal de saída, o que pode ser?

Geralmente indica falta de tensão de alimentação ou falha na conexão do cabo M12. Verifique se o LED de estado acende ao aproximar um objeto metálico.

O sensor está disparando sinais falsos sem objetos, qual o diagnóstico?

Pode indicar interferência eletromagnética ou acúmulo de cavacos metálicos na face sensora. Verifique a limpeza da face e a blindagem do cabo.

O produto acompanha cabo ou suporte de fixação?

Este produto é vendido como unidade única. Acessórios como conectores M12 ou suportes de fixação devem ser adquiridos separadamente conforme sua necessidade de instalação.

Este sensor é melhor que um modelo embutido para espaços confinados?

Para aplicações que necessitam de instalação embutida (flush) em metal, o IG5841 não é recomendado devido ao seu design não embutido; procure a série de sensores embutidos IFM equivalente.

Como devo realizar a instalação elétrica deste componente?

A conexão é realizada através de um conector padrão M12. Certifique-se de que o cabo utilizado seja compatível com o conector e o ambiente de operação.

Qual a procedência deste sensor?

O sensor IG5841 é fabricado pela IFM. A procedência e detalhes técnicos seguem as normas de qualidade do fabricante, assegurando a compatibilidade conforme datasheet.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta a aproximação de objetos metálicos sem contato físico através de um campo magnético oscilante (Ref.: Princípio de indução).

PNP

Tipo de saída de comutação que fornece tensão positiva (V+) quando o sensor é ativado (Ref.: Lógica de saída).

Não Embutido (Non-flush)

Configuração onde a face sensora deve ficar livre de metal ao redor para evitar detecções falsas (Ref.: Montagem mecânica).

IP67

Grau de proteção contra entrada de poeira e imersão temporária em água (Ref.: IEC 60529).

Normalmente Aberto (NA)

Estado da saída onde o contato permanece aberto na ausência de alvo e fecha ao detectar o objeto (Ref.: Função de saída).
