Sensor Indutivo IFM IG5806 M18 5mm PNP/NPN

Pré-visualizar: IG5806 IFM - Sensor Indutivo IFM Automação Industrial M18 5mm PNP/NPN M12

IG5806 IFM - Sensor Indutivo IFM Automação Industrial M18 5mm PNP/NPN M12

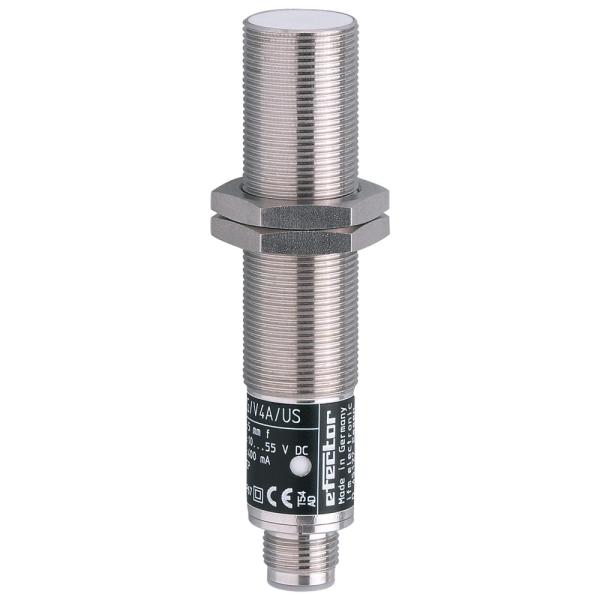

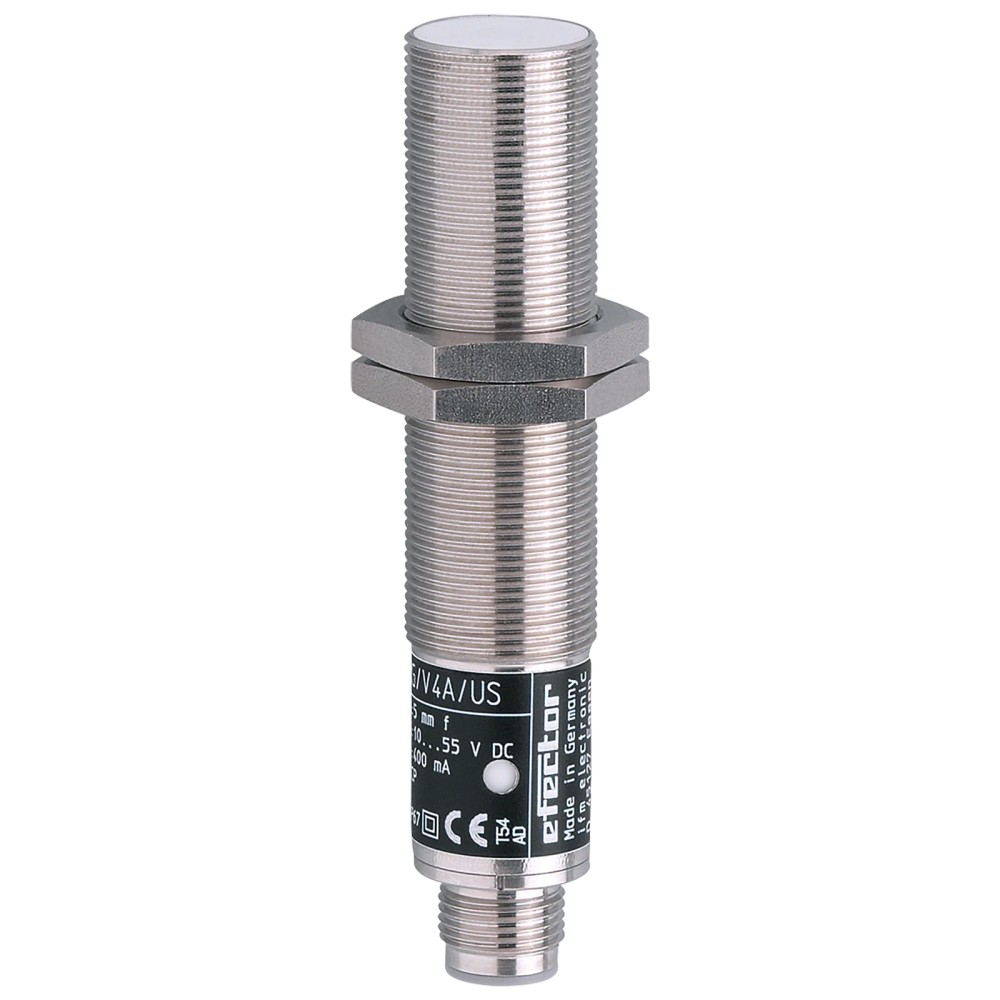

Imagem meramente ilustrativa

R$ 748,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5806
EAN: 4021179114271
NCM do produto: 85365090

Destaques do Produto Alcance nominal 5 mm...mais

Fechar menu

Saiba mais sobre: "IG5806 IFM - Sensor Indutivo IFM Automação Industrial M18 5mm PNP/NPN M12"

Destaques do Produto

Alcance nominal

5 mm

Montagem

Embutida

Tipo de saída

PNP/NPN selecionável

Alimentação

10...55 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Proteção do invólucro

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG5806 M18 x 1, alcance de 5 mm, saída PNP/NPN selecionável, conexão M12

O IFM IG5806 é um sensor indutivo para detectar objetos metálicos em aplicações industriais e de automação. Possui alcance nominal de 5 mm, montagem embutida e função de saída PNP/NPN selecionável. Opera em 10...55 V DC e tem conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Designação da rosca	M18 x 1
Comprimento	90 mm
Alcance de detecção	5 mm; montagem embutida
Função elétrica	PNP/NPN selecionável; abertura/fechamento selecionável
Tensão de operação	10...55 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C
Frequência de comutação	700 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em sistemas de automação industrial, dentro do alcance nominal especificado e das condições ambientais do sensor.
Instalações que requeiram corpo roscado M18 x 1, montagem embutida, alimentação DC de 10...55 V e conexão M12 compatível.

⚠ Considere outro se precisa de:

Aplicações que exijam alcance nominal superior a 5 mm ou detecção de materiais não metálicos; esses requisitos não são atendidos/confirmados pela ficha deste sensor.
Circuitos que não aceitem alimentação DC de 10...55 V ou que não sejam compatíveis com a saída PNP/NPN selecionada e com a configuração de abertura/fechamento.

APLICAÇÕES E USO

Uso documentado no cadastro: aplicações industriais e automação industrial. A instalação deve respeitar a montagem embutida e os limites ambientais e elétricos especificados.
Possibilidade de uso: detecção de presença ou posição de peças metálicas em máquinas, desde que o material, a distância e a geometria da instalação sejam validados conforme o datasheet. Essa aplicação é uma inferência a partir do princípio indutivo, não uma aplicação específica confirmada na ficha.
A ficha fornece fatores de correção para aço, aço inoxidável, latão, alumínio e cobre; considere esses valores ao avaliar a distância de detecção para cada material. Não extrapole o alcance nominal sem validação.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG5806 M18 x 1, alcance de 5 mm, saída PNP/NPN selecionável, conexão M12, verifique estes pontos:

Escolha o IG5806 quando

A aplicação exigir sensor indutivo embutido, rosca M18 x 1, alcance nominal de 5 mm, alimentação de 10...55 V DC e saída PNP ou NPN selecionável.

Avalie outra especificação quando

O requisito exceder o alcance de 5 mm, a frequência de comutação de 700 Hz ou a faixa ambiente de -25...80 °C. Confirme no datasheet do modelo alternativo o alcance, montagem, saída e condições de instalação requeridos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada na ficha.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada no cadastro do produto.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / part number	IG5806	Identificação do produto.
SKU	IG5806	Código do anúncio.
GTIN	4021179114271	Identificador comercial informado.

Detecção
Alcance de detecção	5 mm	Valor nominal informado para a montagem embutida.
Distância de trabalho	0...4,05 mm	Faixa de trabalho informada na ficha.
Distância real de comutação Sr	5 ± 10 % mm	Valor real de comutação e tolerância declarados.
Histerese	3...15 % de Sr	Faixa relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação expressa em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Valores de correção por material indicados na ficha.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação informado.
Tensão de operação	10...55 V DC	Faixa de operação declarada.
Corrente de saída mínima	4 mA	Valor mínimo especificado para a saída.
Corrente residual máxima	0,8 mA	Limite informado para a corrente residual.
Queda de tensão máxima da saída de comutação DC	4,6 V	Valor máximo declarado para a saída.
Intensidade de corrente máxima constante da saída de comutação DC	400 mA	Limite de corrente contínua especificado.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção declarada; versão por impulso.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Classe de proteção	II	Classificação indicada pelo fabricante.

Saídas
Função elétrica	PNP/NPN selecionável	Selecionar a função adequada ao circuito conectado.
Função de saída	Abertura/fechamento selecionável	Configuração de saída indicada no anúncio e na ficha.
Frequência de comutação DC	700 Hz	Frequência de comutação especificada para DC.

Conexões elétricas
Conexão	1 x M12; codificação A; 4 contatos dourados	Configuração elétrica da conexão informada na ficha.
Número de fios	2 fios	Dado informado nos atributos do anúncio; validar a ligação no datasheet para a versão/conexão M12.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa ambiente de operação especificada.
Grau de proteção	IP 67	Grau declarado na ficha; observar as condições de instalação e conexão do fabricante.
EMC	EN 60947-5-2; EN 55011 classe B	Normas declaradas para compatibilidade eletromagnética/emissões.
MTTF	1835 anos	Valor de MTTF informado no cadastro técnico; não representa vida útil garantida.

Dados mecânicos e materiais
Dimensões	M18 x 1 / L = 90 mm	Dimensão de rosca e comprimento informados.
Tipo de montagem	Embutido	Condição construtiva de instalação indicada.
Materiais	1.4571 (aço inoxidável / 316Ti); face ativa: PBT	Materiais do corpo e da face ativa informados.
Contatos	Banhados a ouro	Característica especial indicada para os contatos.
Peso	68 g	Massa informada no cadastro técnico.
Invólucro forma construtiva	Roscas	Forma construtiva indicada na ficha.
Material incluído	2 porcas de fixação	Acessório informado como incluído.

Displays e elementos de operação
Display de status de chaveamento	1 x LED amarelo	Indicador de estado de chaveamento informado.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; o produto fornece saída de comutação PNP/NPN.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 4 contatos dourados. Alimentação de 10...55 V DC. A compatibilidade elétrica depende da configuração PNP/NPN e abertura/fechamento selecionada e da entrada do dispositivo conectado.

Processo Corpo roscado M18 x 1; montagem embutida. Não há conexão de processo adicional especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada DC de controlador ou sistema de automação compatível com saída PNP selecionada	✓	A ficha especifica função de saída PNP/NPN selecionável; confirmar a configuração e a ligação conforme o datasheet.
Entrada DC compatível com saída NPN selecionada	✓	A ficha especifica função de saída PNP/NPN selecionável; confirmar a configuração e a ligação conforme o datasheet.
Instalação com alimentação fora de 10...55 V DC	✗	A faixa de tensão de operação indicada é 10...55 V DC.
Aplicação que requer comunicação por protocolo digital	✗	A ficha informa saída de comutação PNP/NPN e não especifica protocolo digital.
Montagem que requer corpo roscado M18 x 1 e instalação embutida	✓	A designação da rosca é M18 x 1 e o tipo de montagem informado é embutido.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG5806 M18 x 1, alcance de 5 mm, saída PNP/NPN selecionável, conexão M12

Confirme no datasheet a configuração elétrica requerida pelo controlador: PNP ou NPN e abertura ou fechamento.
Verifique se a alimentação disponível está dentro da faixa especificada de 10...55 V DC.
Confira se a montagem é compatível com rosca M18 x 1 e instalação embutida; utilize o desenho dimensional para planejar o espaço.
Instale o sensor com as porcas de fixação incluídas e posicione a face ativa de acordo com as instruções do fabricante.
Conecte o M12 conforme o esquema elétrico do datasheet; não deduza a pinagem apenas pelo formato do conector.
Após energizar, verifique o LED amarelo de status e confirme a comutação com o controlador na distância de trabalho prevista.

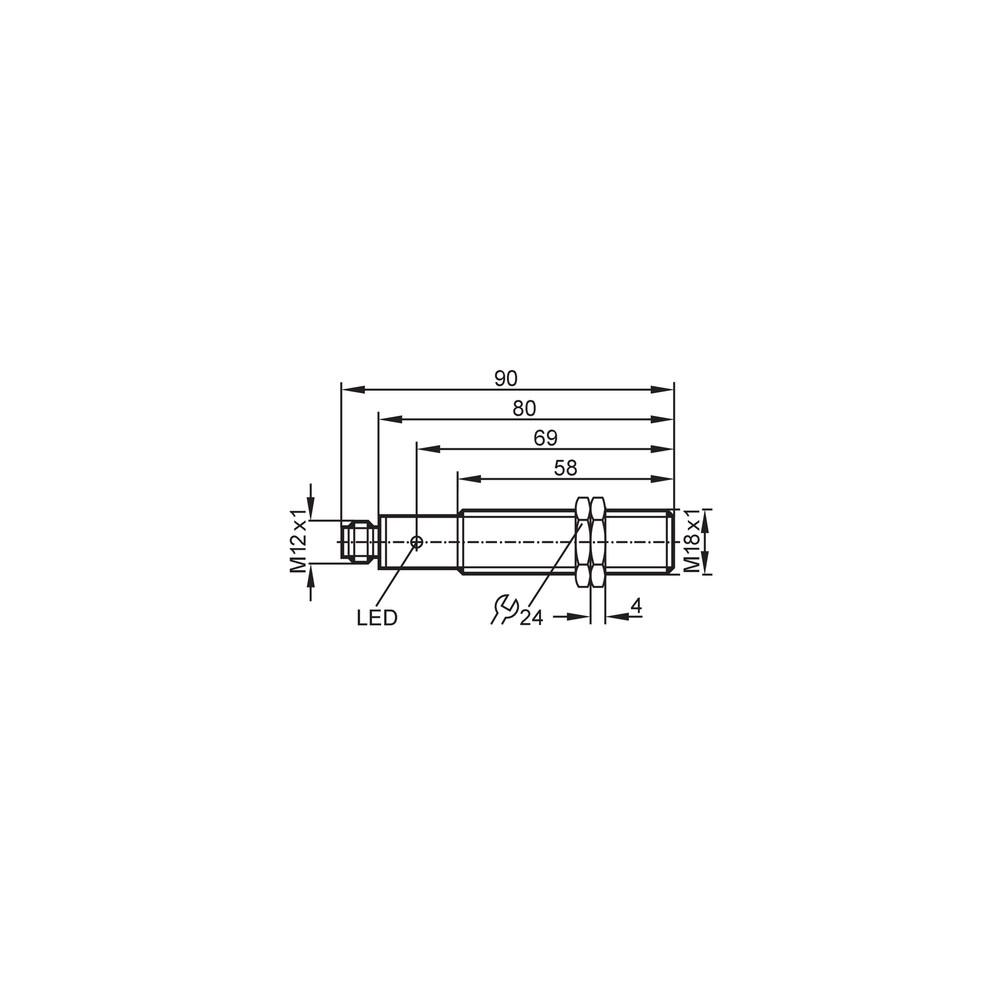

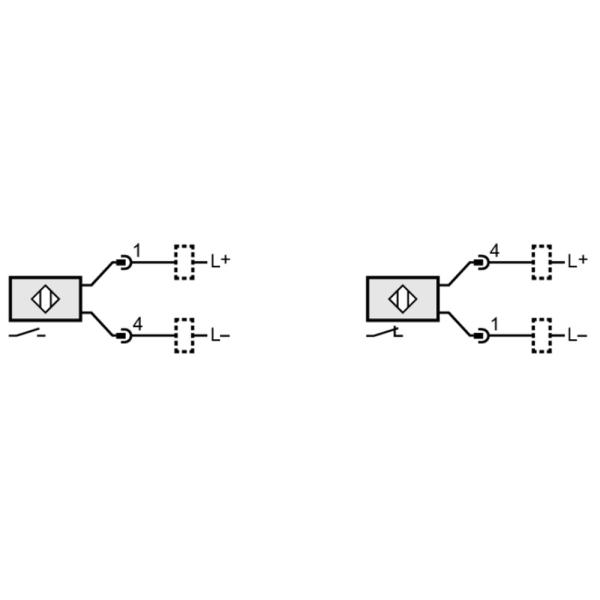

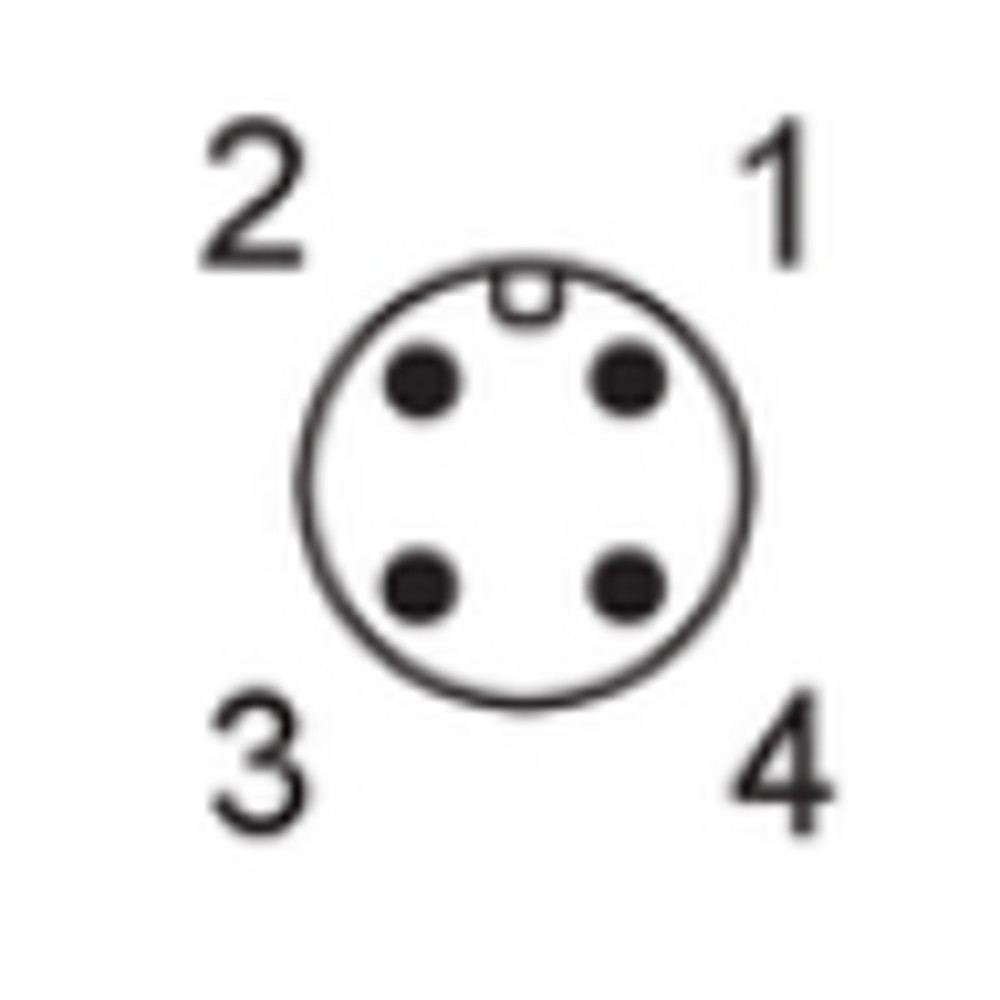

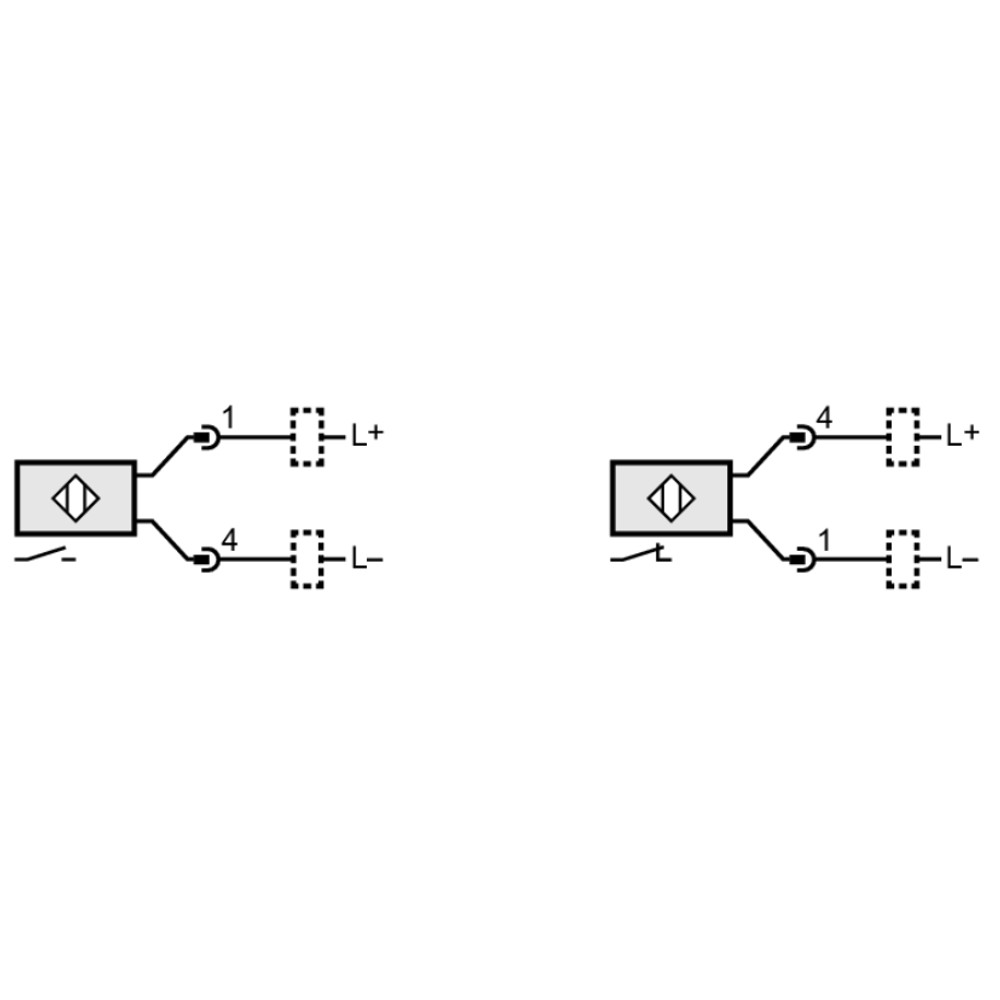

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa, configuração PNP/NPN incompatível com a entrada ou alvo além da distância de trabalho.	Meça a alimentação nos terminais e confira a configuração da saída, a ligação no datasheet e a distância entre alvo e face ativa.
A entrada do controlador permanece ativa ou inativa de forma inesperada.	Configuração de abertura/fechamento ou PNP/NPN diferente da esperada pelo circuito.	Confirme a função selecionada no sensor e compare com o tipo de entrada e o diagrama elétrico do controlador.
Comutação instável conforme o material ou a posição do alvo.	Distância de instalação próxima do limite e fator de correção do material do alvo.	Meça a distância e consulte os fatores de correção informados para o material; teste dentro da faixa de trabalho indicada.
Não há indicação visual de chaveamento.	Ausência de alimentação, conexão M12 incorreta ou ausência de condição de comutação.	Verifique a alimentação DC, a conexão conforme o datasheet e a resposta do LED amarelo durante a aproximação do alvo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IG5806 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG5806 e para que serve?

É um sensor indutivo para aplicações industriais e de automação, usado para detectar objetos por proximidade. A ficha especifica alcance nominal de 5 mm e montagem embutida.

Que tipo de saída e conexão elétrica ele oferece?

A saída PNP/NPN e a função abertura/fechamento são selecionáveis. A conexão elétrica é M12, codificação A, com 4 contatos dourados; consulte o datasheet para a pinagem.

O que acompanha o produto?

A ficha informa 2 porcas de fixação incluídas. Não há outros acessórios listados.

Este sensor serve para detectar plástico ou madeira?

A ficha o identifica como sensor indutivo e não especifica detecção de plástico ou madeira. Para esses materiais, confirme a tecnologia de detecção requerida antes da compra.

Posso usar o IG5806 com alimentação AC ou acima de 55 V?

A ficha especifica alimentação DC de 10...55 V. Não indica compatibilidade com alimentação AC nem com tensão acima desse limite.

O sensor acende, mas o controlador não reconhece a detecção: o que verificar?

Confira se a saída selecionada é compatível com a entrada do controlador e se a ligação M12 segue o esquema do datasheet. Verifique também se a entrada espera PNP ou NPN.

A detecção fica intermitente; preciso trocar o sensor?

Não necessariamente. Antes de substituir, verifique a distância do alvo, o material e seu fator de correção, a alimentação e a estabilidade da conexão elétrica.

Quando escolher este modelo em vez de outro sensor indutivo?

Escolha o IG5806 quando os requisitos forem montagem embutida, rosca M18 x 1, alcance nominal de 5 mm e saída PNP/NPN selecionável. Se a aplicação exigir alcance, frequência ou faixa ambiental diferentes, compare esses limites no datasheet do outro modelo.

Como faço a ligação do conector M12?

Use o diagrama elétrico do datasheet do IG5806 para identificar os contatos e ligar a saída selecionada. Desenergize o circuito durante a instalação e confirme a compatibilidade da entrada do controlador.

Como confirmar se a montagem mecânica é compatível?

Verifique a rosca M18 x 1, o comprimento de 90 mm e a condição de montagem embutida no desenho dimensional. A ficha também informa duas porcas de fixação incluídas.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade empregado para detecção indutiva; neste produto, a ficha especifica alcance nominal de 5 mm (Ref.: Alcance de detecção).

PNP/NPN

Tipos de saída de comutação que devem corresponder à entrada do dispositivo conectado (Ref.: Função elétrica).

Montagem embutida

Condição de instalação indicada para o sensor; deve ser observada no arranjo mecânico (Ref.: Tipo de montagem).

Distância real de comutação usada como referência para tolerâncias e histerese (Ref.: Distância real de comutação Sr: 5 ± 10 % mm).

IP 67

Grau de proteção declarado para o produto; a ficha não detalha condições de montagem específicas adicionais (Ref.: Grau de proteção).
