Sensor Indutivo IFM IG5798 M18 8mm PNP NA

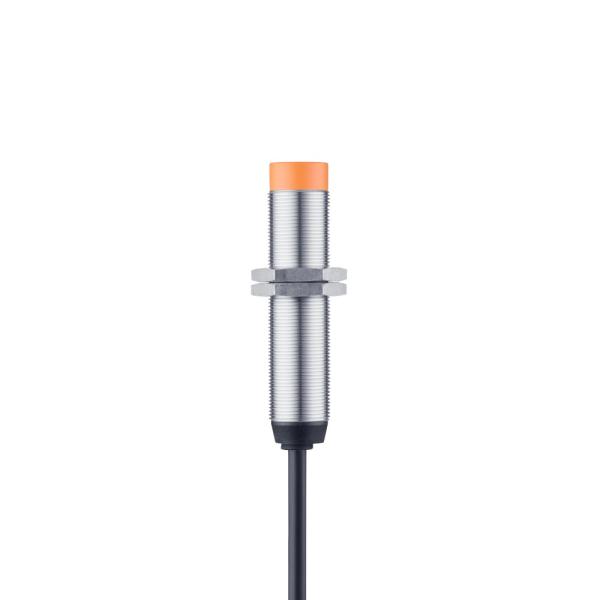

Pré-visualizar: IG5798 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm PNP NA 300Hz

IG5798 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm PNP NA 300Hz

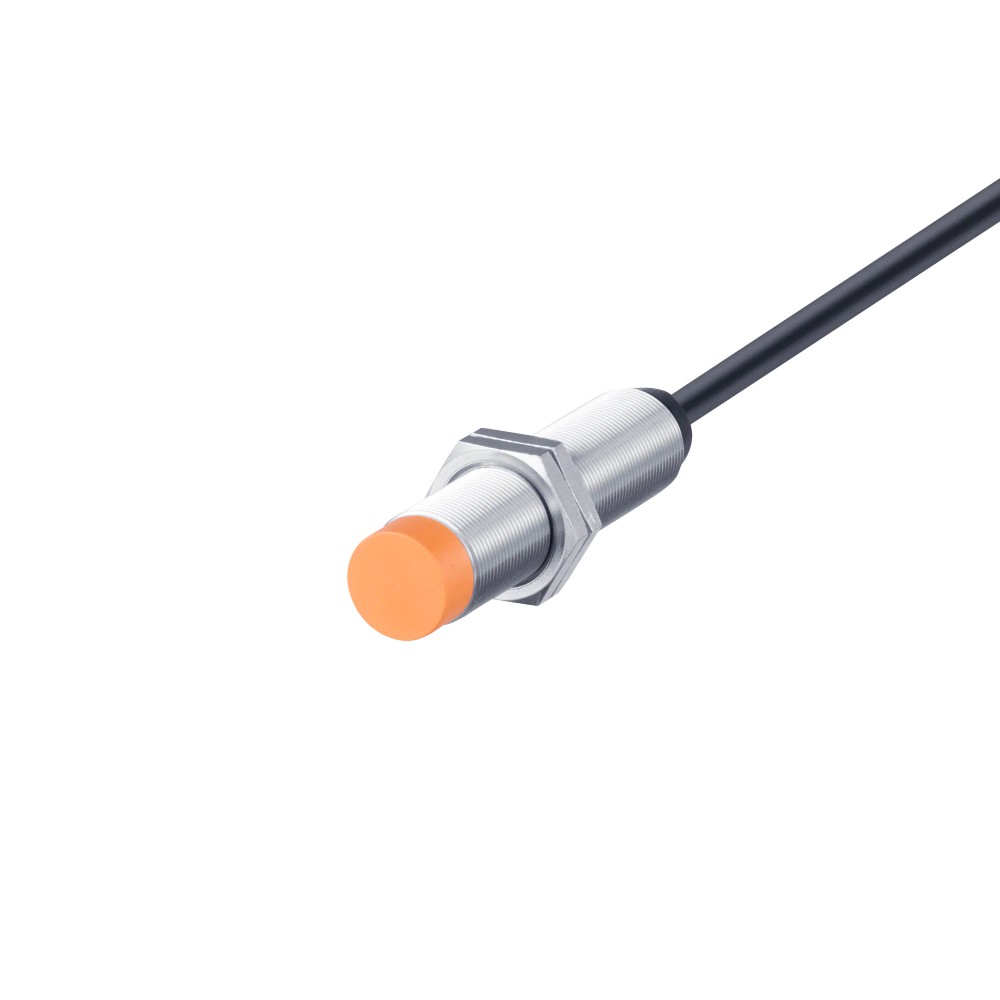

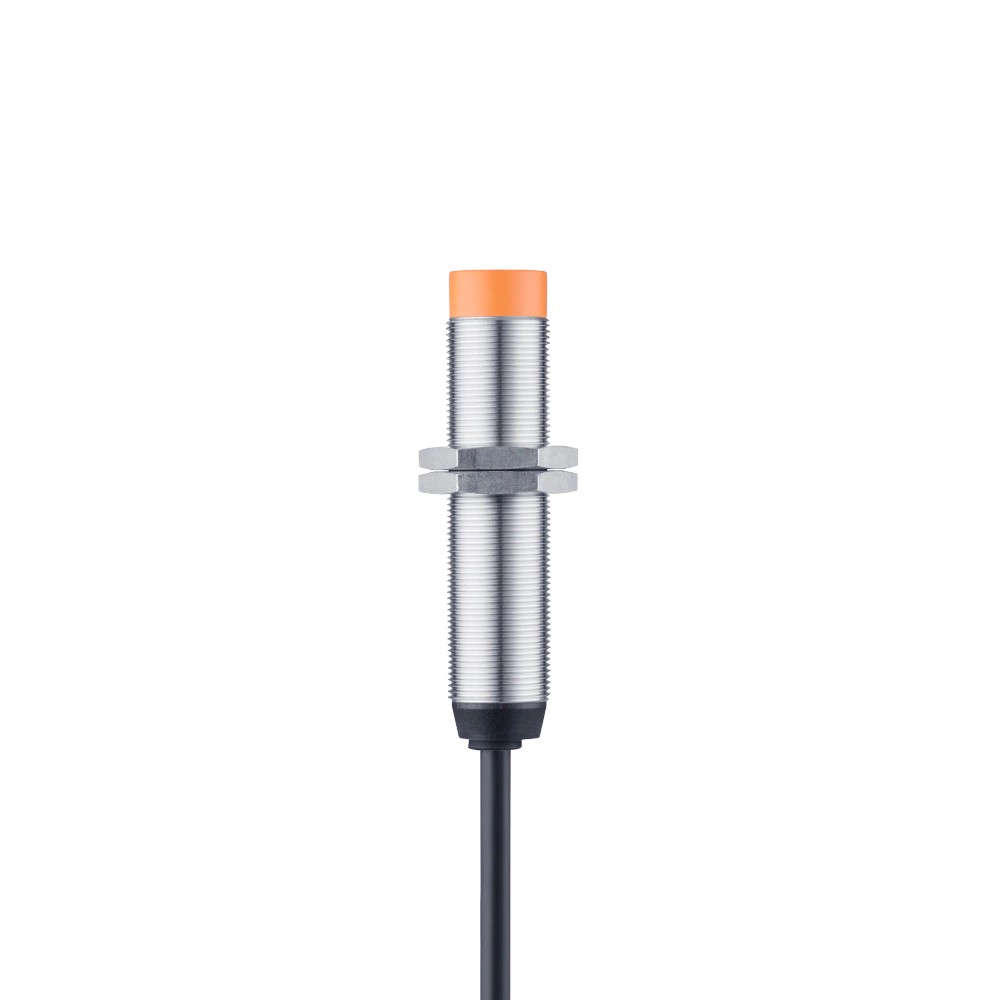

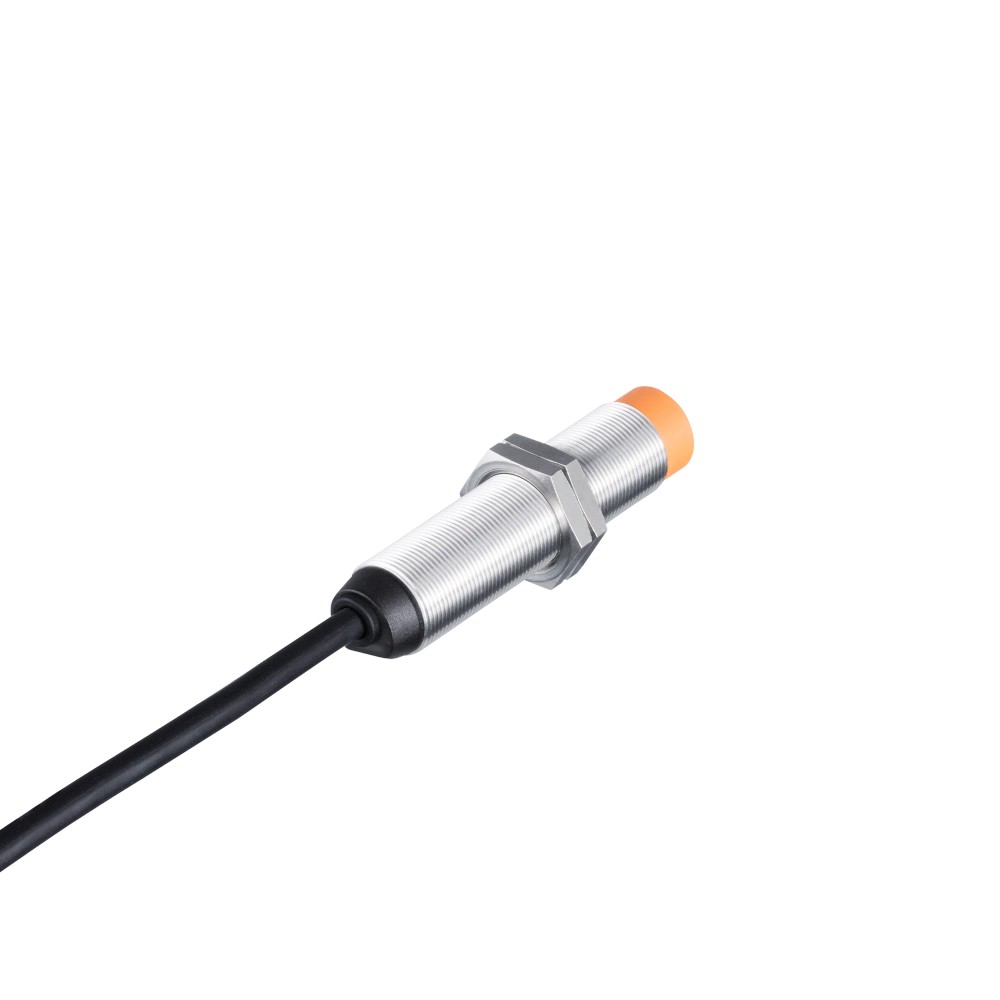

Imagem meramente ilustrativa

R$ 718,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IG5798
EAN: 4021179114196
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm;...mais

Fechar menu

Saiba mais sobre: "IG5798 IFM - Sensor Indutivo IFM Detecção de objetos M18 8mm PNP NA 300Hz"

Destaques do Produto

Alcance nominal

8 mm; não embutido

Tipo de saída

PNP, normalmente aberta

Alimentação

10...55 V DC

Conexão

Cabo de 2 m, 3 fios

Frequência de comutação

300 Hz

Proteção do invólucro

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IG5798, M18 x 1, alcance de 8 mm, PNP normalmente aberto, 300 Hz

O IFM IG5798 é um sensor indutivo para detectar objetos metálicos sem contato e fornecer um sinal de comutação. Possui saída PNP normalmente aberta, alcance nominal de 8 mm e frequência de comutação de 300 Hz. Seu corpo roscado M18 x 1 tem montagem não embutida e conexão por cabo de 2 m.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Designação da rosca	M18 x 1
Comprimento	80 mm
Alcance de detecção	8 mm; montagem não embutida
Saída	PNP, normalmente aberta
Frequência de comutação DC	300 Hz
Tensão de operação	10...55 V DC
Conexão elétrica	Cabo PVC de 2 m; 3 x 0,5 mm²
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em sistemas de automação com entrada compatível com sinal PNP normalmente aberto.
Instalações que aceitem sensor roscado M18 x 1, montagem não embutida e distância de detecção nominal de 8 mm.
Ambientes cuja temperatura ambiente permaneça entre -25 e 80 °C e que requeiram grau de proteção IP 67.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do controlador exigir saída NPN ou contato normalmente fechado; a ficha especifica PNP normalmente aberto.
Não selecionar se a alimentação disponível estiver fora de 10...55 V DC.
Não presumir montagem embutida: o modelo é especificado como não embutido.

APLICAÇÕES E USO

Detecção de presença ou passagem de alvos metálicos em máquinas e sistemas de automação; possibilidade de uso inferida a partir do princípio indutivo, devendo ser validada conforme material, geometria e distância de trabalho da aplicação.
Monitoramento discreto por entrada PNP normalmente aberta em controlador compatível; confirmar a lógica da entrada e a alimentação DC antes da instalação.
Uso em ambiente cuja temperatura ambiente esteja entre -25 e 80 °C e cuja instalação respeite o grau de proteção IP 67. A ficha não identifica uma aplicação setorial específica.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IG5798, M18 x 1, alcance de 8 mm, PNP normalmente aberto, 300 Hz, verifique estes pontos:

Escolha o IG5798 quando

A aplicação exigir detecção indutiva, saída PNP normalmente aberta, alimentação DC de 10...55 V, montagem não embutida e conexão por cabo de 2 m.

Verifique outra configuração quando

O circuito exigir saída NPN ou normalmente fechada, alimentação fora da faixa especificada, montagem embutida ou conexão diferente do cabo integrado. Confirme os requisitos elétricos e mecânicos do sistema antes de selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e princípio de funcionamento
Tipo de produto	Sensor indutivo	Princípio de detecção informado na ficha.
Marca	IFM	Fabricante informado no anúncio.
Modelo	IG5798	Código do produto no anúncio.
Part number	IG5798	Identificação comercial informada.
SKU	IG5798	Código de estoque informado.
GTIN	4021179114196	Identificador comercial informado.

Detecção e montagem
Alcance de detecção	8 mm, não embutido	Valor nominal e condição de montagem indicados na ficha.
Distância real de comutação Sr	8 ± 10 % mm	Valor declarado para a distância real de comutação.
Distância de trabalho	0...6,5 mm	Faixa de trabalho especificada.
Montagem	Não embutido	Requisito de instalação indicado pelo fabricante.
Histerese	1...15 % de Sr	Faixa declarada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada como percentual de Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores de correção por material indicados na ficha; afetam a distância de detecção em relação à referência.

Dados elétricos
Tipo de tensão	DC	Tipo de alimentação especificado.
Tensão de operação	10...55 V DC	Faixa operacional indicada.
Consumo de corrente	15 mA	Valor informado na ficha.
Classe de proteção	II	Classificação declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada para a saída.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção especificado.

Saídas
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberto	Estado de saída especificado.
Corrente máxima constante da saída de comutação DC	250 mA	Limite máximo informado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado.
Frequência de comutação DC	300 Hz	Frequência máxima de comutação indicada.
Display de status de chaveamento	1 x LED amarelo	Indicador de estado informado na ficha.

Conexão elétrica
Tipo de conexão	Cabo PVC de 2 m	Conexão elétrica integrada.
Configuração do cabo	3 x 0,5 mm²	Número de condutores e seção informados.

Condições ambientais e conformidade
Grau de proteção	IP 67	Grau declarado para o invólucro; observar condições de instalação e conexão.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e normas EMC declarados na ficha.

Dados mecânicos e materiais
Dimensões	M18 x 1 / L = 80 mm	Designação da rosca e comprimento total informados.
Invólucro	Forma construtiva de roscas	Descrição construtiva indicada na ficha.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; tampas: PC; porcas de fixação: latão revestido com bronze branco	Materiais declarados para as partes do sensor.
Peso	155,9 g	Valor informado no dataset do produto.
Material incluído	2 porcas de fixação	Acessório listado como incluído.

Dados de confiabilidade e fornecimento
MTTF	1719 anos	Valor de MTTF declarado no dataset; não representa vida útil garantida.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Saída de comutação discreta PNP, normalmente aberta; não há protocolo de comunicação informado na ficha.

Conexões

Elétrica Cabo PVC de 2 m, 3 x 0,5 mm², com saída PNP normalmente aberta. Tensão de operação: 10...55 V DC. Verifique a atribuição dos condutores no datasheet antes de energizar; o contexto fornecido não especifica cores ou pinagem.

Processo Invólucro roscado M18 x 1, montagem não embutida. O sensor detecta objetos por princípio indutivo; não há conexão de processo fluida especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal PNP normalmente aberto e alimentação DC entre 10 e 55 V	✓	A ficha especifica saída PNP normalmente aberta e tensão de operação de 10...55 V DC.
Entrada que requer sinal NPN ou normalmente fechado	✗	A saída deste modelo é PNP normalmente aberta.
Instalação que exige montagem embutida	✗	A ficha identifica a montagem como não embutida.
Fixação em rosca M18 x 1, com detecção nominal de 8 mm	✓	A rosca M18 x 1 e o alcance de detecção de 8 mm estão especificados.
Aplicação com temperatura ambiente fora de -25...80 °C	✗	A condição estaria fora da faixa de temperatura ambiente informada.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IG5798, M18 x 1, alcance de 8 mm, PNP normalmente aberto, 300 Hz

Confirme que a rosca de montagem é M18 x 1 e que a instalação permite montagem não embutida.
Verifique no datasheet a distância de trabalho e os requisitos de afastamento para a montagem; não use o alcance nominal como garantia de detecção para qualquer material.
Fixe o sensor com as duas porcas incluídas, sem aplicar torque não especificado na ficha disponível.
Conecte o cabo de 3 condutores a uma alimentação DC entre 10 e 55 V e a uma entrada compatível com saída PNP normalmente aberta.
Consulte o diagrama de ligação do fabricante para identificar os condutores antes de energizar; não deduza a pinagem apenas pelo número de fios.
Após energizar, observe o LED amarelo de status e valide a comutação com o alvo e a distância reais da aplicação.

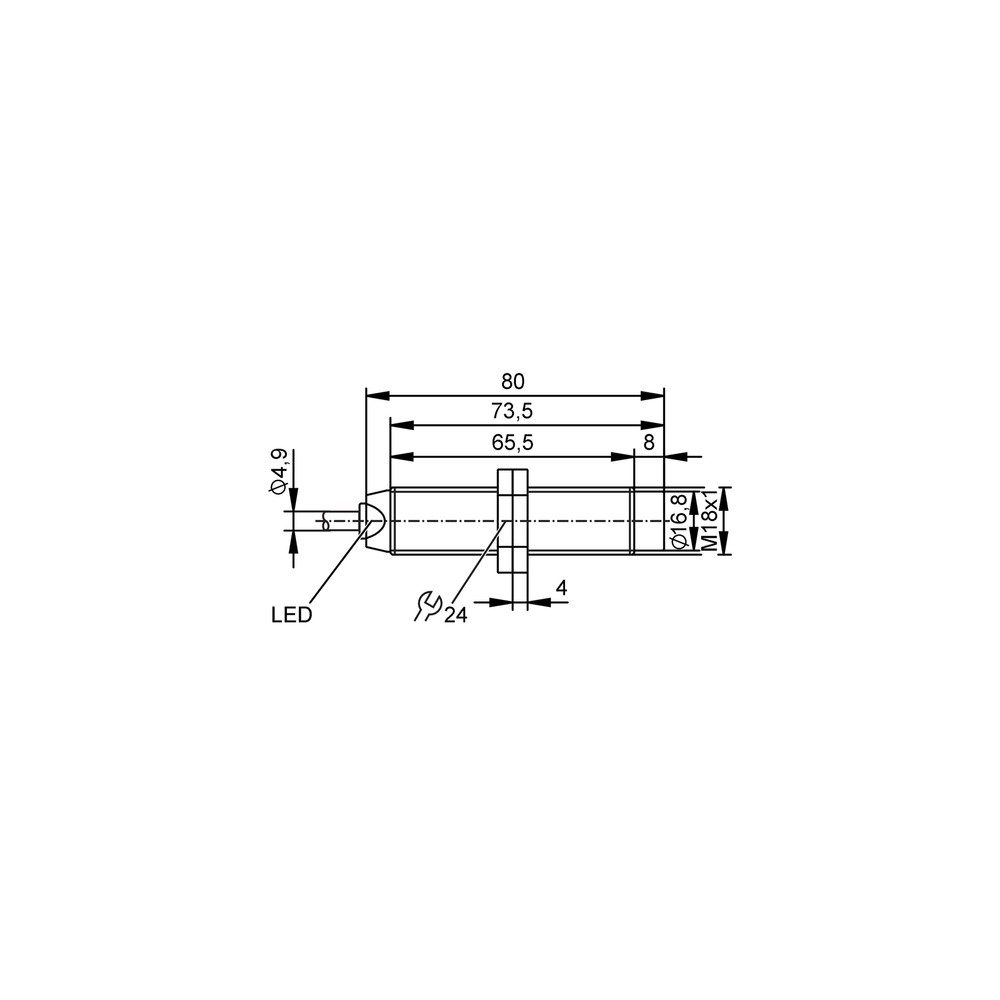

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incompatível com PNP normalmente aberto ou alvo além da distância de trabalho.	Meça a alimentação nos terminais, confira a lógica da entrada e compare a posição do alvo com a faixa de trabalho indicada no datasheet.
A entrada do controlador permanece acionada ou apresenta lógica oposta à esperada.	A aplicação pode exigir saída NPN ou normalmente fechada, enquanto o IG5798 é PNP normalmente aberto.	Confira o tipo de entrada do controlador e valide a função de saída configurada no circuito.
A detecção varia conforme o material do alvo.	O fator de correção depende do material; a ficha informa fatores distintos para aço, aço inoxidável, latão, alumínio e cobre.	Identifique o material do alvo e consulte o fator de correção no datasheet; verifique a distância efetiva de comutação na montagem real.
O LED indica comutação, mas o controlador não registra o sinal.	Possível incompatibilidade de ligação, entrada ou conexão elétrica entre a saída PNP e o controlador.	Com o circuito desenergizado, confira a ligação conforme o datasheet; depois valide alimentação, referência comum e compatibilidade da entrada com PNP.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IG5798 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IG5798 e para que serve?

É um sensor indutivo que detecta objetos sem contato e entrega um sinal de comutação PNP normalmente aberto. É indicado para circuitos de automação cuja entrada seja compatível com esse tipo de saída.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como material incluído. O sensor possui cabo PVC integrado de 2 m.

Posso ligar este sensor em uma entrada NPN ou normalmente fechada?

Não, a saída especificada é PNP normalmente aberta. Para uma entrada NPN ou normalmente fechada, selecione uma configuração elétrica compatível.

Ele pode ser instalado embutido em uma superfície metálica?

A ficha especifica montagem não embutida. Não trate o IG5798 como uma versão embutida; consulte o datasheet para os requisitos de instalação.

O sensor não detecta o alvo; o que devo conferir antes de substituí-lo?

Confira a alimentação de 10...55 V DC, a ligação PNP, a distância entre sensor e alvo e o material do alvo. Os fatores de correção variam conforme o material.

O controlador não recebe o sinal, embora o LED acenda; qual é a causa provável?

Pode haver incompatibilidade entre a saída PNP normalmente aberta e a entrada do controlador ou erro de ligação. Verifique a configuração elétrica e a ligação usando o datasheet antes de substituir o sensor.

É melhor comprar este sensor ou escolher uma versão com outra saída?

Escolha o IG5798 se o circuito aceitar PNP normalmente aberto e alimentação de 10...55 V DC. Se a entrada exigir NPN ou normalmente fechado, procure uma versão com a saída correspondente.

Este sensor serve para qualquer tipo de metal a 8 mm?

Não se deve assumir a mesma distância efetiva para todos os metais: a ficha informa fatores de correção diferentes por material. Valide o alvo real e a distância de trabalho no datasheet.

Como devo conectar o cabo de três fios?

Conecte-o somente após confirmar a identificação dos condutores no datasheet do fabricante. A ficha disponível informa cabo de 3 x 0,5 mm², mas não apresenta as cores ou a pinagem neste resumo.

Posso usar o IG5798 em um ambiente acima de 80 °C?

A faixa de temperatura ambiente especificada termina em 80 °C. Uma condição acima desse limite não está coberta pela ficha fornecida.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo, sem contato mecânico direto com o alvo.

PNP

Tipo de saída de comutação especificado para o sensor; deve ser compatível com a entrada do circuito de controle.

Normalmente aberto

Função de saída indicada para o estado de comutação do sensor.

Montagem não embutida

Configuração de instalação especificada para o sensor; requer validação dos requisitos de montagem no datasheet.

Distância real de comutação usada como referência para os parâmetros percentuais de histerese e variação do ponto de comutação.
